Upptäck liknande produkter: Cojali, Fordon OBD-förlängningskablar och adaptrar
43% rabatt
Cojali  |  SKU: 2260110

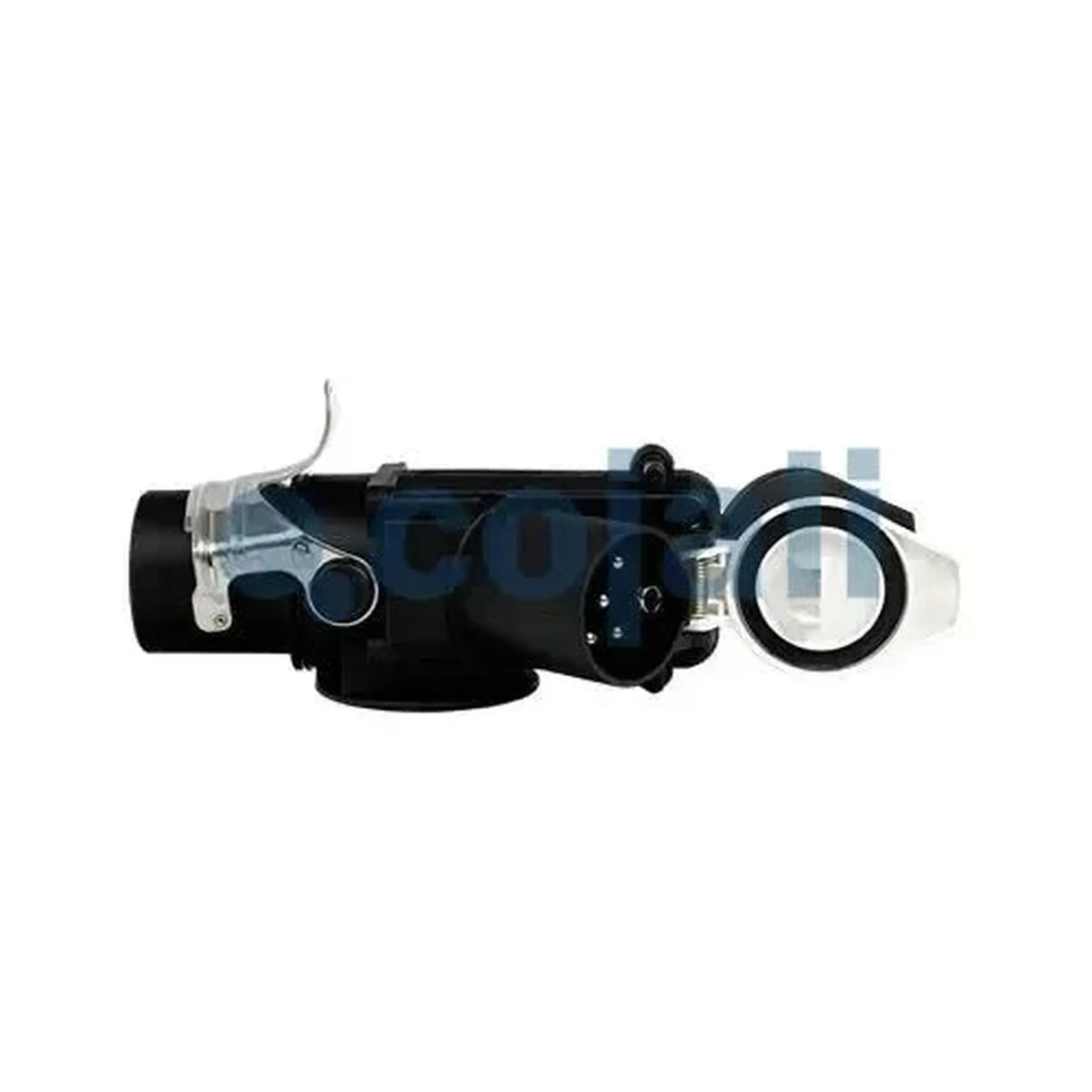

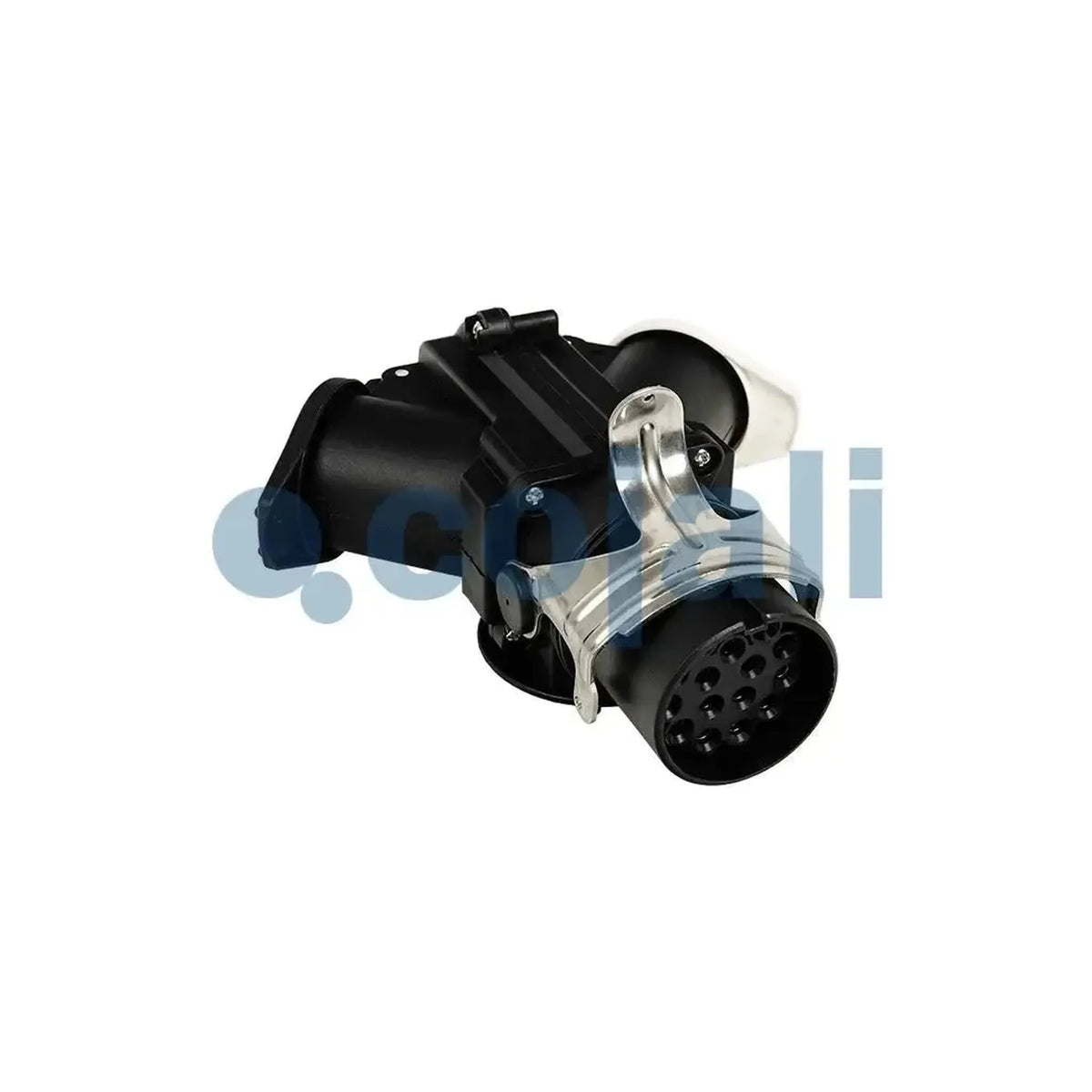

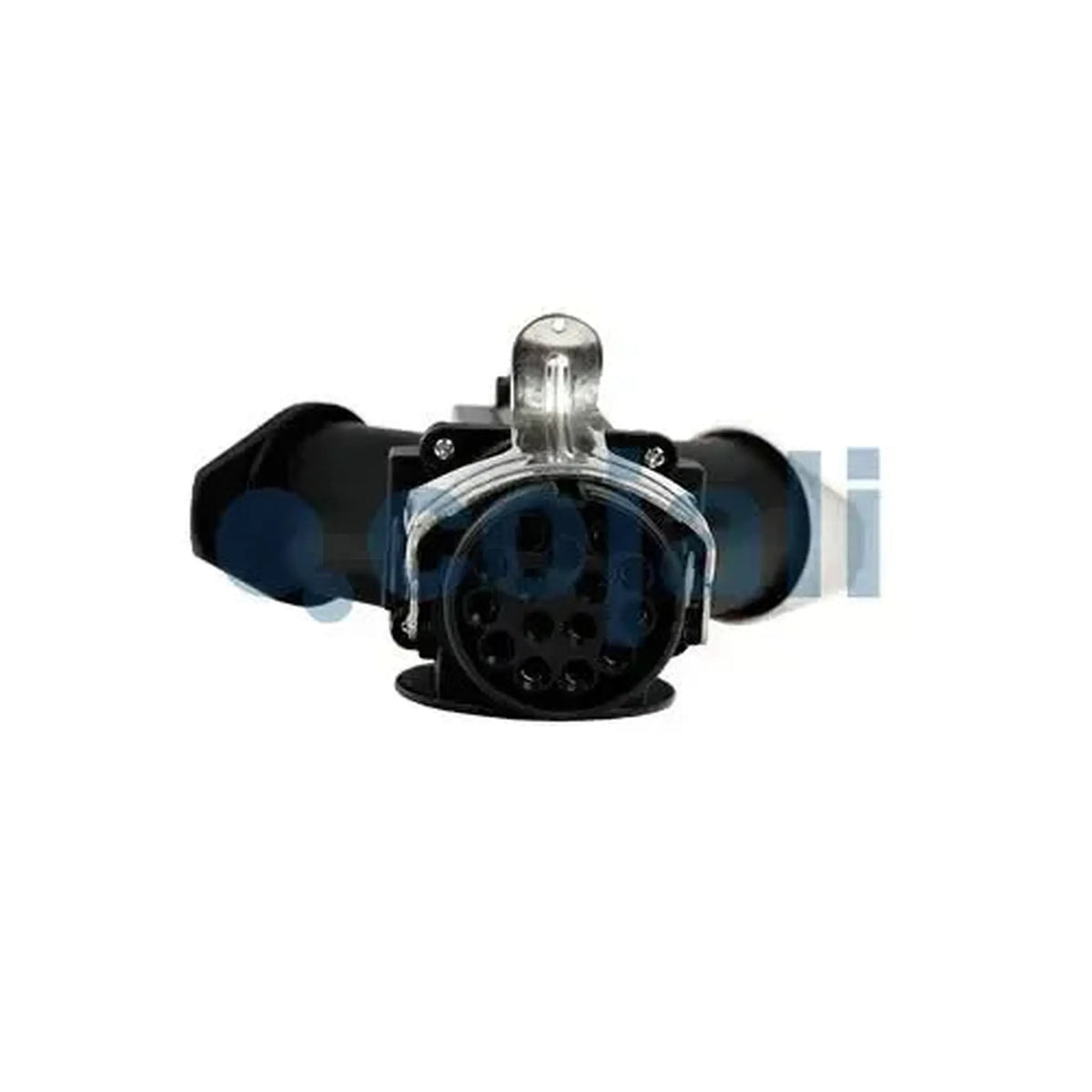

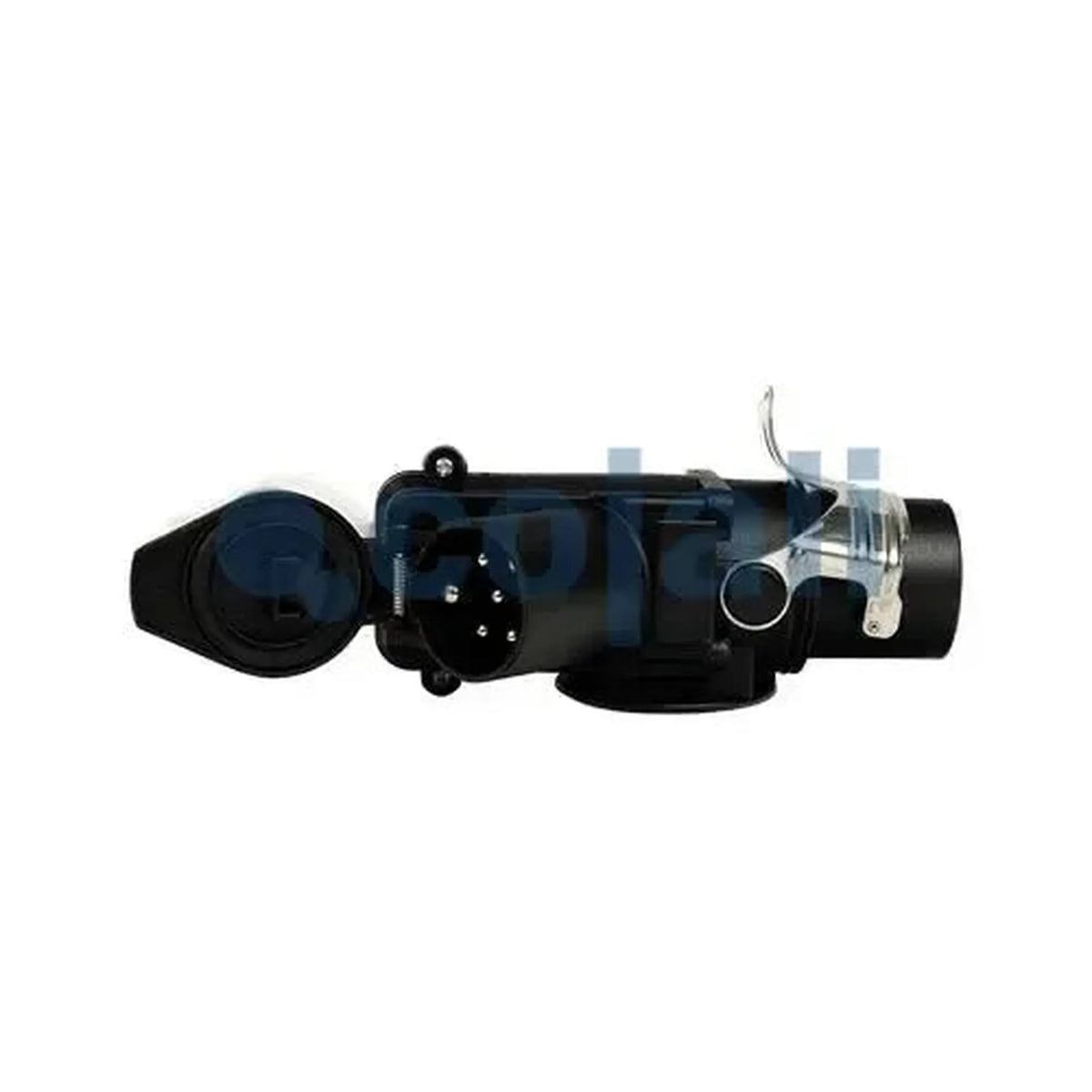

Cojali (2260110) | 15-polig – 7-polig Type-S spiraladapter | Släpvagn

€34,95 inkl.
€19,95 inkl.
€16,49 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

De Cojali 2260110 is een spiraaladapter met aan de ene kant een 15-pins aansluiting (ISO 12098) en aan de andere kant twee 7-pins stekkers (male): Een Type S (ISO 3731, wit) en een Type N (ISO 1185, zwart). Cojali bestemt hem voor de trekkerzijde met 7S/7N-aansluitingen.

In de Cojali-catalogus staat de adapter als optionele kabel voor de Jaltest PTE, het testapparaat voor voeding en signalen tussen trekker en trailer. Voor de Britse markt is hij volgens die catalogus verplicht.

PLUSPUNTEN

✔Maakt een trekker met 7-pins Type N en Type S aansluitbaar op een 15-pins verbinding, zoals die van de Jaltest PTE.
✔De zwarte 24N en de witte 24S stekker zijn op kleur te onderscheiden, zodat u ze in één handeling goed aansluit.
✔Naast verlichting en voeding verbindt de adapter ook pin 10, 11 en 12 van de 15-pins stekker.
✔De werktemperatuur van -40 tot 80 °C maakt de adapter geschikt voor gebruik buiten.

AANDACHTSPUNTEN

✕De adapter heeft geen ISO 7638; voor de EBS/ABS-verbinding is de 2260113 de juiste kabel.
✕Pin 13, 14 en 15 van de 15-pins stekker zijn niet doorverbonden.
✕Cojali geeft geen lengte op; het is een adapter, geen volledige spiraalkabel tussen trekker en trailer.
✕Alleen voor 24V-installaties; voor 12V-aanhangers is de adapter niet bedoeld.

Toepassingen en functionaliteiten

De adapter verbindt de 7-pins aansluitingen 24N en 24S van een trekker met een 15-pins verbinding, bijvoorbeeld bij testen met de Jaltest PTE.

Wat de kabel verbindt

  • 15-pins naar 24N: Pin 1, 2, 4, 5, 6, 7 en 10.
  • 15-pins naar 24S: Pin 3, 4, 8, 9, 11 en 12.
  • Pin 9 naar 24S: Op pin 2 en pin 4.
  • Massa: Pin 4 naar pin 1 van beide stekkers.
  • Niet verbonden: Pin 13, 14 en 15.

Wat u kunt doen

  • Trekker testen: Met Jaltest PTE de 24N en 24S nalopen.
  • Omzetten: 7S/7N van de trekker naar 15-pins.
  • Aflezen: Per functie op de leds van de PTE.

Zo gebruikt u hem

  1. Stekkers controleren: Kijk of de pennen schoon en recht zijn.
  2. Type N aansluiten: Steek de zwarte stekker in de 24N van de trekker.
  3. Type S aansluiten: Steek de witte stekker in de 24S van de trekker.
  4. 15-pins verbinden: Verbind de 15-pins kant met de PTE-kabel.
  5. Functies nalopen: Schakel de functies in en lees de leds af.

Compatibele voertuigen en toepassingen

Bepalend is de trekker met 7-pins Type N en Type S. De adapter zet die aansluitingen om naar ISO 12098.

ISO 1185 en ISO 3731 naar ISO 12098:

  • Trekkers met 24N- en 24S-aansluiting: Volgens ISO 1185 en ISO 3731.
💡
Goed om te weten: De Type N-stekker is zwart, de Type S-stekker wit. Zit op de trekker alleen een 15-pins contactdoos, dan heeft u deze adapter niet nodig.

Verpakkingsinhoud

  • 1x Cojali (2260110) | 15-pins - 7-pins Type-S Spiraaladapter | Trailer

Tekniska specifikationer

Allmänt

Kabelns eller adapterns märke. Det måste ofta matcha märket på er diagnosenhet.Märke
Cojali
Vilken typ av produkt det rör sig om: en separat adapterkabel, en adapter utan kabel eller en komplett sats.Produkttyp
Adapter

Lämplig för

Med vilket märke av diagnosenhet kabeln fungerar. En kabel för ett märke passar oftast inte på en testare från ett annat märke.Kompatibel diagnosenhet
  • Jaltest
Vilken Jaltest-modul som krävs för att använda kabeln. Utan rätt licens fungerar inte kabeln.Jaltest-programvarumodul
  • PTE släpvagnar

Anslutningar

Mellan vilka temperaturer kabeln kan användas på ett säkert sätt.Arbetstemperatur
-40 till 80 °C

Mått och vikt

Referensnummer
2 260 110

Övriga specifikationer

Type
Spiraaladapter
Toepassing
Trekker met 7S/7N naar 15-pins, onder meer voor Jaltest PTE
Aansluiting trekkerzijde
7-pins Type S (ISO 3731, wit) en 7-pins Type N (ISO 1185, zwart), male
Aansluiting trailerzijde
15-pins ISO 12098
Norm
ISO 12098, ISO 1185, ISO 3731
Segment
Trailer
