Den universella transformatoradaptern OBD2 (24V/12V) är en inline spänningsomvandlare som är särskilt utformad för fordongsdiagnostik på tunga lastbilar. Denna komponent fungerar som en säker maskinvarubro mellan ett 24V-fordonsnät (såsom lastbilar, bussar och byggmaskiner) och standard 12V-diagnostikapparatur. Adaptern reducerar matningsspänningen på OBD2-porten (Pin 16) från 24 volt till en stabil 12 volt utan att påverka datasignalerna från kommunikationsprotokoll som CAN eller K-line. Detta förhindrar strukturellt att känsliga 12V-scanners och gränssnitt skadas av överspänning vid anslutning till tunga fordonsnät.

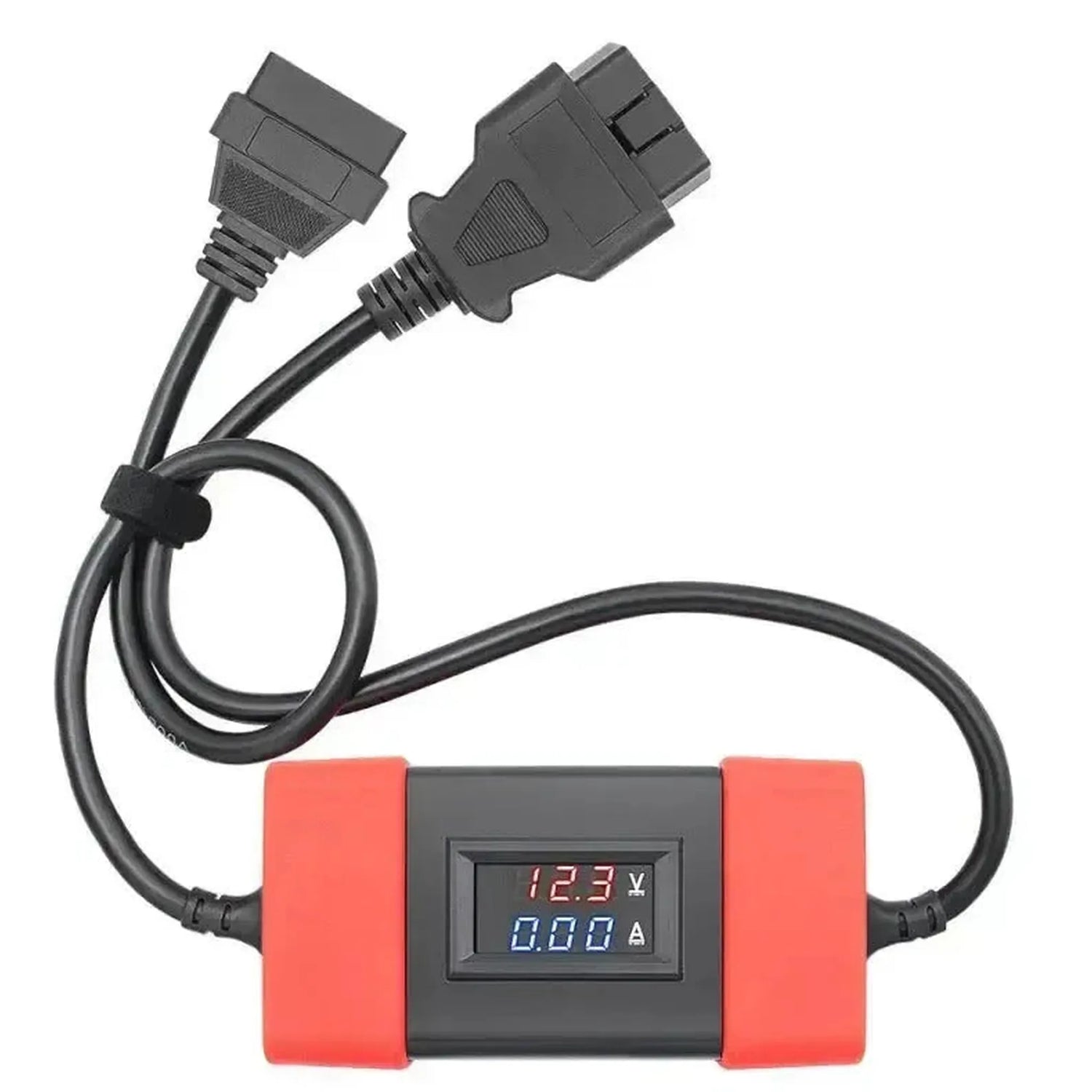

När adapterkabeln pluggas in i J1962-diagnosporten aktiveras den integrerade step-down-kretsen för att reglera spänningen. Enheten ger omedelbar visuell återkoppling via de inbyggda digitala LED-displayerna, som kontinuerligt och realtidsvisar både den aktuella utgångsspänningen (i rött) och strömförbrukningen (i blått). Detta gör det möjligt för diagnosteknikern att övervakadet aktuella strömförbrukningen för den anslutna diagnostikenheten och verifiera att den levererade matningsspänningen ligger inom enhetens säkra toleranser. Den externa modulen är dessutom försedd med ett robust hölje med gummiösskydd för att skydda den interna elektroniken mot fysisk påverkan i en industriell verkstadsmiljö.
FÖRDELAR
VIKTIGA BEGRÄNSNINGAR
Tillämpningar och funktionaliteter
Denna adapterkabel är utformad för verkstäder som arbetar med blandade fordonsflottor och erbjuder följande kärnfunktioner:
- Spänningsreduktion (Step-down): Omvandlar inkommande 24V-matning från pin 16 på fordonskontakten till en säker 12V-utgång. Detta möjliggör användning av standard läsapparatur för personbilar på lastbilar och tungt material.
- Genomföring av kommunikation: Låter alla datalinjer (såsom CAN-High, CAN-Low och K-line) passera ohindrat och oförändrat. Adaptern ingriper endast på matningsledningen och jordanslutningen.
- Omedelbar kretsövervakning: Ger teknikern möjlighet att under diagnosen verifiera att fordonsens OBD-port levererar stabil matning, vilket är avgörande vid identifiering av kommunikationsfel eller ECU-problem.
Specialfunktioner och möjligheter
Den integrerade modulen i kabeln innehåller extra maskinvarukomponenter för att främja diagnosesäkerhet:
- Digital voltmeter (rött LED): Mäter kontinuerligt den reducerade utgångsspänningen som skickas till diagnostikenheten, så att spänningsfall är direkt visuellt observerbara.
- Digital amperemeter (blått LED): Visar den aktuella strömförbrukningen för den anslutna diagnostikenheten eller gränssnittet i ampere. Detta hjälper till att identifiera oväntad höga strömförbrukningar från ett defekt i testaren eller kabeln.
- Integrerat stötvård: Transformatorhöljet är försett med stötkänsliga kåpor som skyddar den känsliga mätelektroniken mot fall på verkstadsgolvet.
Innehåll i förpackningen
- 1x transformatoradapter OBD2 (24V/12V) med display
Tekniska specifikationer
| Specifikation | Beskrivning |
|---|---|
| Produktkategori | Diagnoskablar & adaptrar |
| Funktion | DC step-down-omvandlare (24V till 12V) |
| Kontakt fordonssida | OBD2 / J1962 (16-polig, hane) |
| Apparaturanslutning | OBD2 / J1962 (16-polig, hona) |
| Spänningsvisning | Digitalt LED (rött) |
| Strömvisning | Digitalt LED (blått) |
| Datasignalkompatibilitet | Genomföring (ohindrad överföring) |
