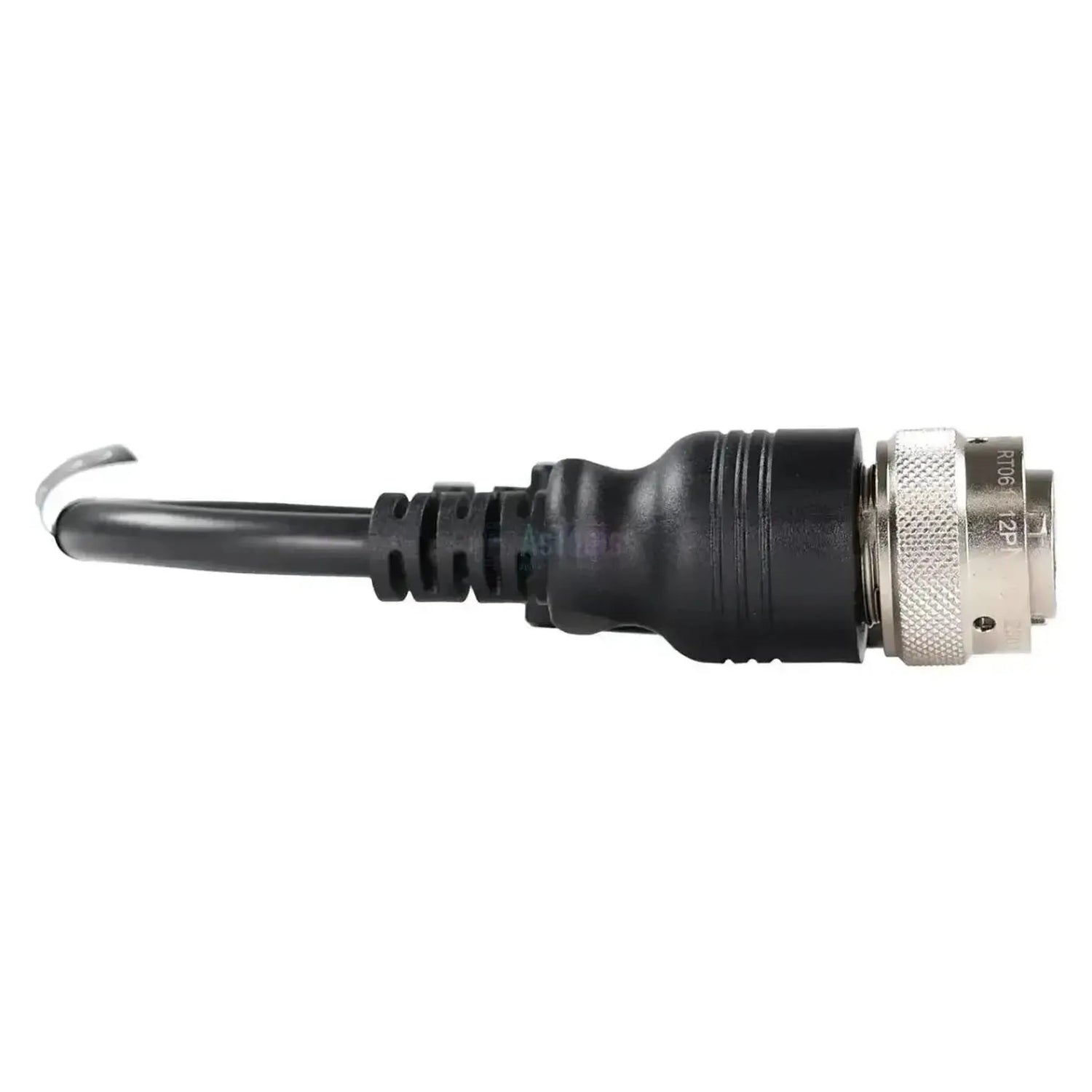

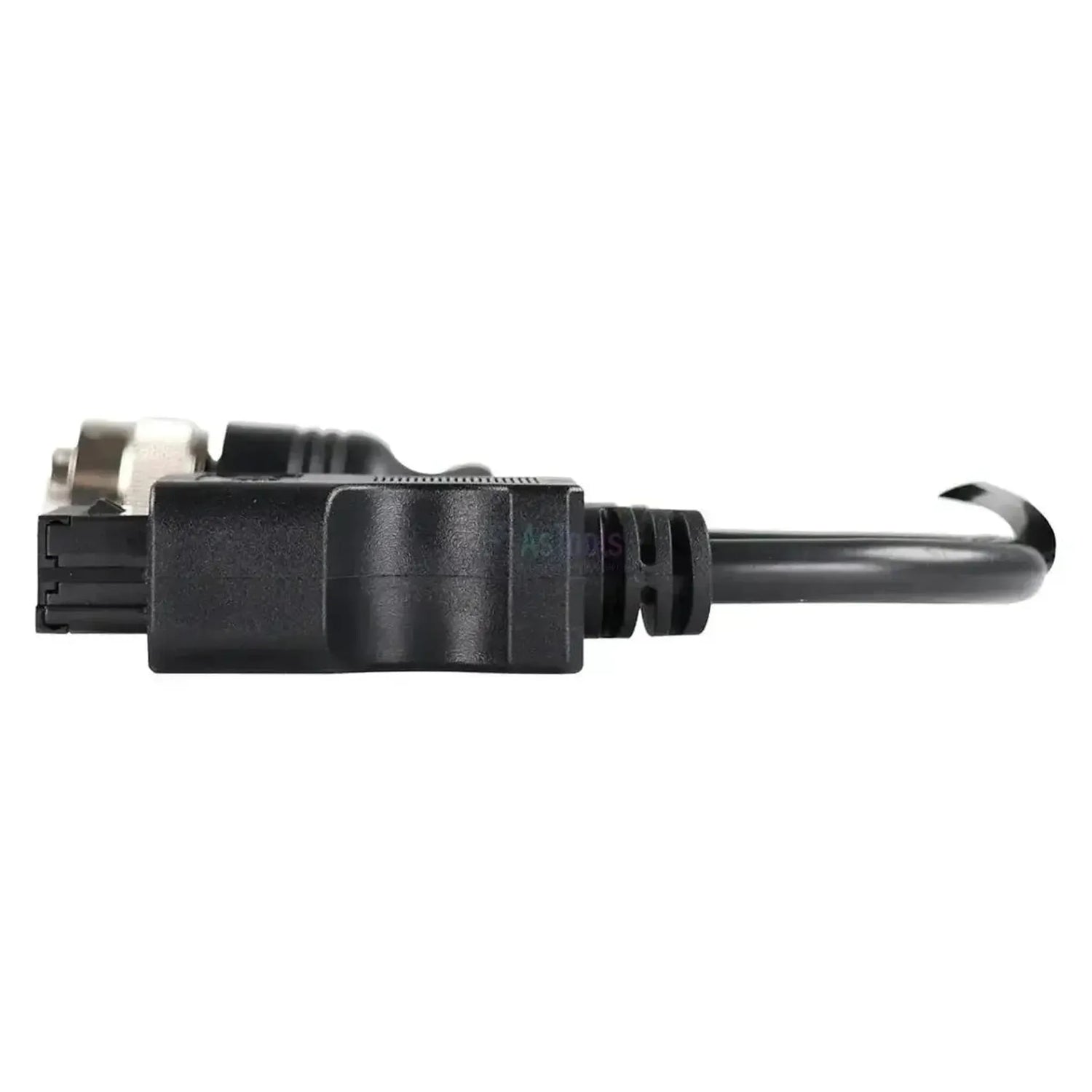

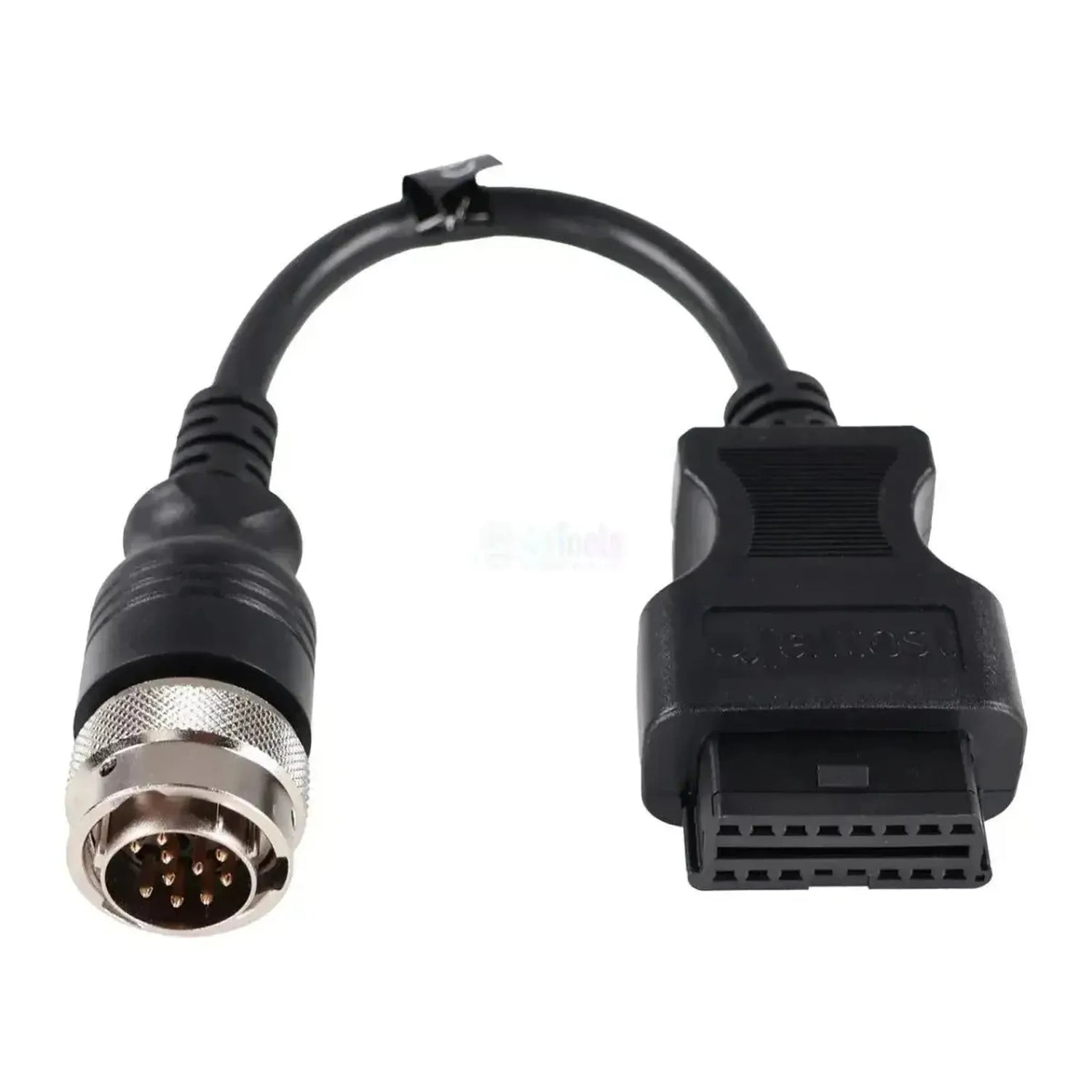

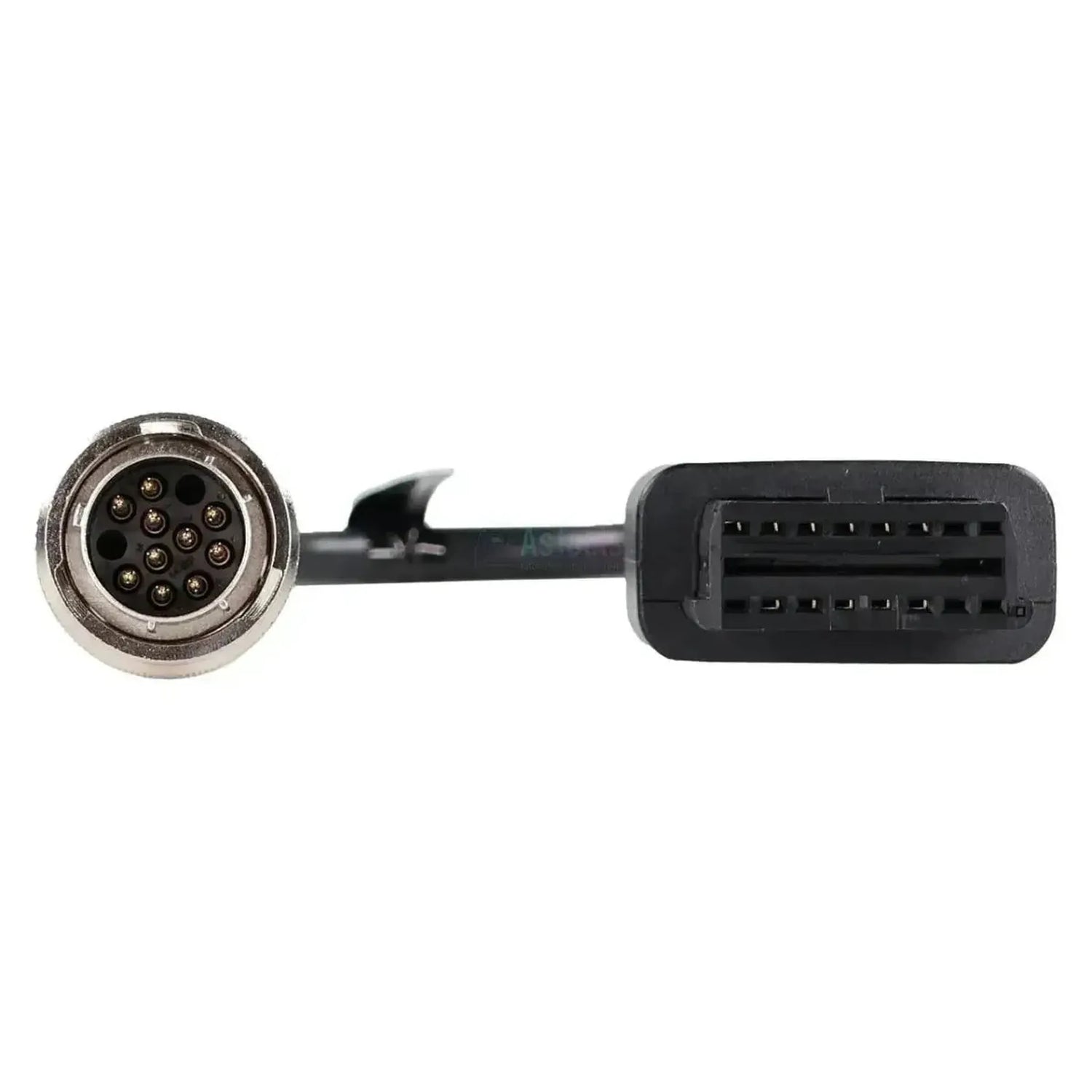

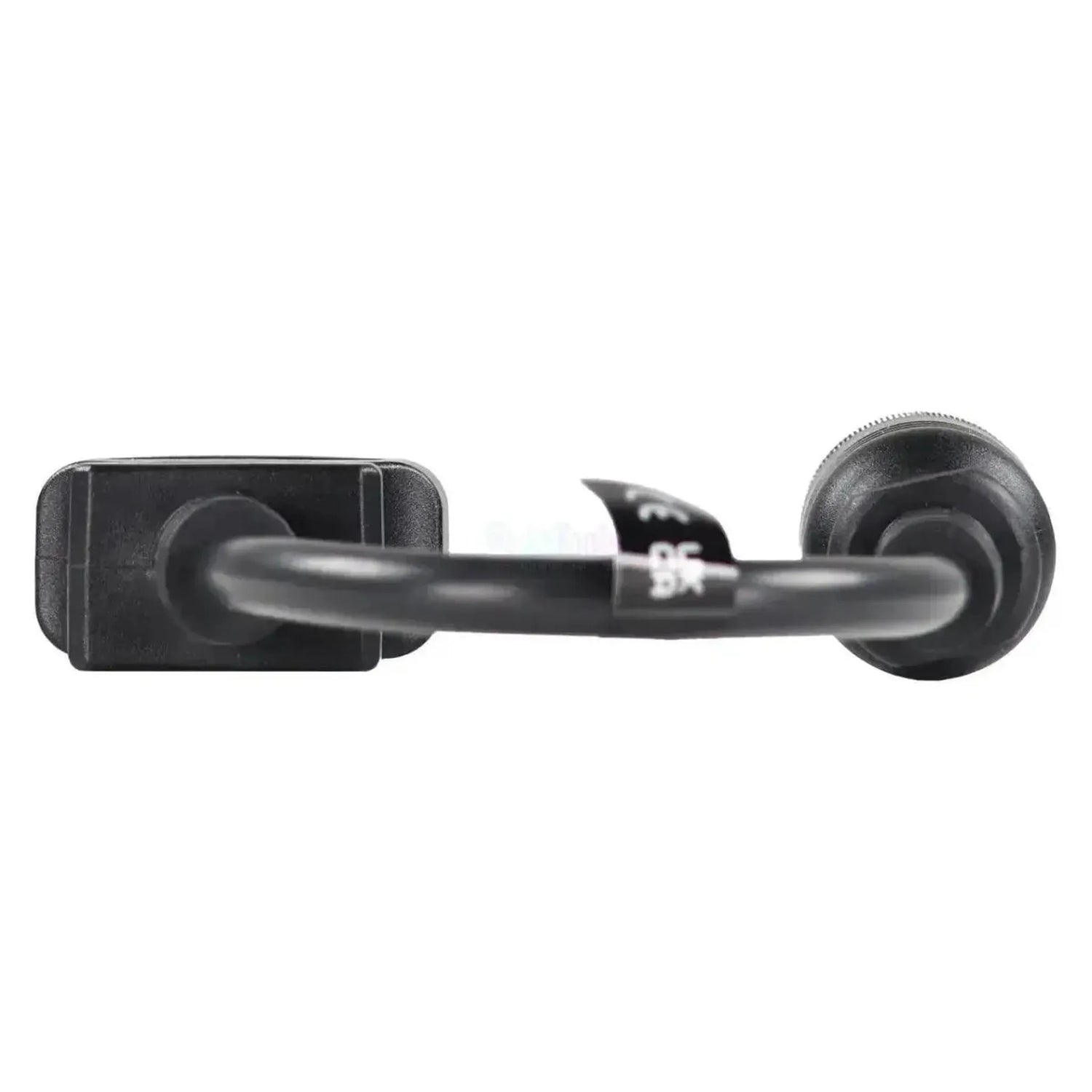

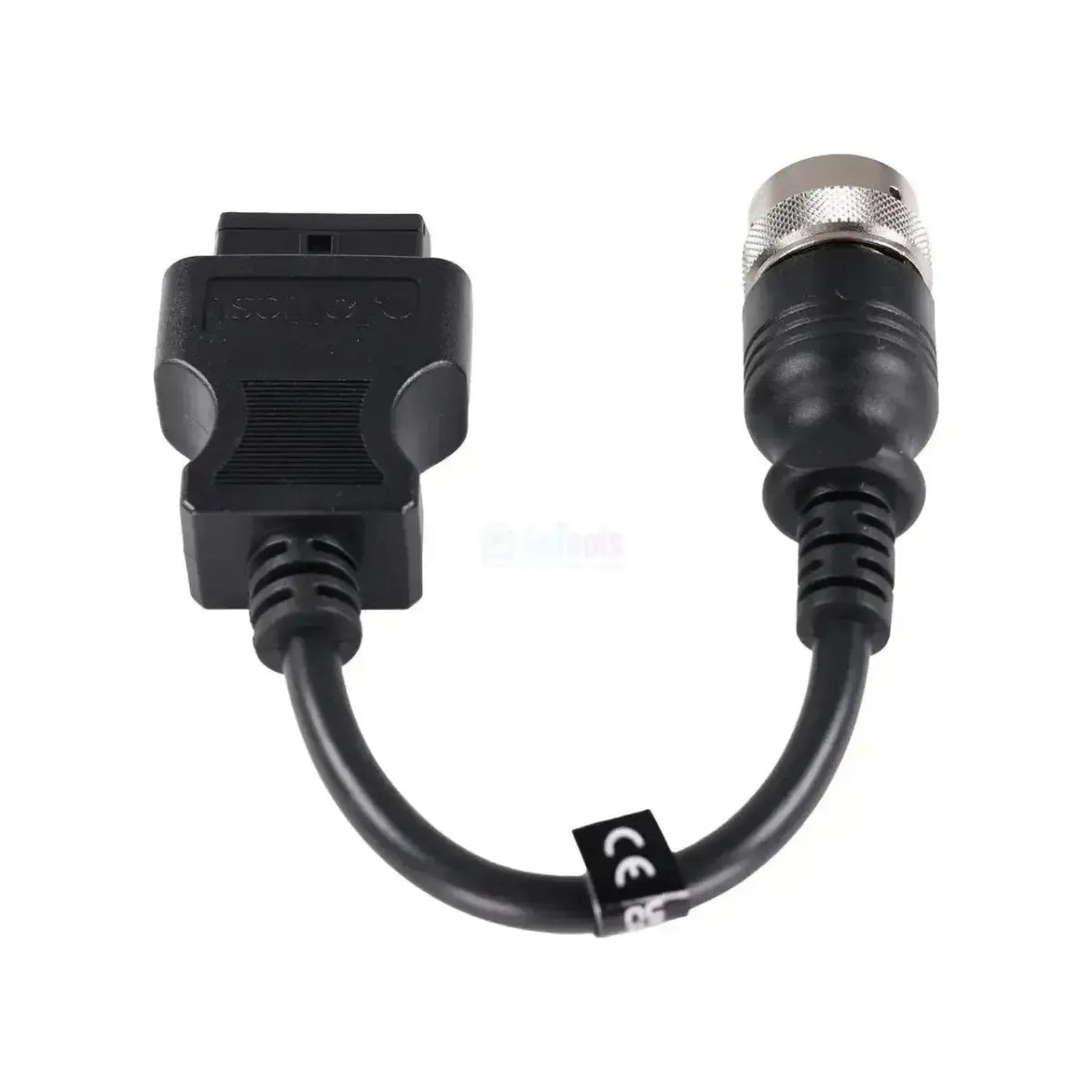

Jaltest JDC504A kopplar den 12-pinns diagnostikuttaget på Deutz-motorer till 16-pinns OBD2-kontakten på din Jaltest-diagnostikkabel. På maskinsidan sitter en rund Amphenol-kontakt med metallhölje och rifflad kopplingsring; där finns tolv förgyllda stift väl åtskilda i ett svart fäste. Denna anslutning tillhör motorn och sitter på eller intill motorblocket. Eftersom Deutz levererar sina motorer till dussintals maskinbyggare, möter du samma kontakt i maskiner från många olika märken. Sladden är 28 till 30 cm lång och löper rakt ut från båda kontakterna.
Så snart anslutningen är etablerad når diagnostikapparaten successiva generationer av Deutz-motorstyrningar: EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 och EMR4 - EDC 17 CV52. Skillnaden i täckning ligger i underhållet: Vid de två nyaste enheterna visas underhållsintervallen tillsammans med feltningskoderna, men inte vid de två äldre. Komponentkontroll ingår inte i täckningstabellen för någon av dessa styrenheter. Kabeln faller under Jaltest AGV (lantbruk), Jaltest OHW (bygg- och terrängmaskiner) och Jaltest MHE (intern transport och truckar).
FÖRDELAR
VIKTIGA BEGRÄNSNINGAR
Tillämpningar och funktionaliteter
Via denna anslutning når du med Jaltest-programvaran motorstyrningen på Deutz-motorn. Jaltest skiljer mellan successiva EMR-generationer, var och en med egna funktioner. Enheterna nedan kommer från Deutz-täckningen.
Styrenheter som du kan komma åt
- EMR2 - EDC, motorstyrning: Den äldre Deutz-motorstyrningen, bland annat på 2013-serien, med feltningskoder, mätvärden och ECU-data.
- EMR3 - EDC 7 UC31: Common Rail-versionen av tredje generationen.
- EMR3 - EDC 16 UC40: Den andra EMR3-varianten; här ingår även underhållsintervallen i täckningen.
- EMR4 - EDC 17 CV52 Deutz: Den aktuella Common Rail-motorstyrningen, bland annat på tyngre TCD-motorer.
Vad du kan göra
- Läs och radera felkoder: läs felminnet från styrenheten med felinformationen och töm det efter reparation.
- Visa mätvärden: visa de aktuella sensorvärdena på styrenheten, med möjlighet att ställa in alarmgränser för värden utanför normalområdet.
- Underhåll: Kontrollera motorns underhållsintervaller och dokumentera motsvarande arbetsuppgifter i en rapport. Tillgängligt vid EMR3 - EDC 16 UC40 och EMR4 - EDC 17 CV52.
- Ingår inte i täckningen: Komponentkontroll finns inte i tabellen för någon av Deutz-motorstyrningarna.
Kompatibla fordon och tillämpningar
Avgörande är kontakten, inte maskinen. Deutz levererar sina motorer som separat drivning, så motorserienn bestämmer vilken kabel du behöver – inte maskinen märke. Jaltest täcker följande serier; vilken kontakt som sitter på din motor ser du på uttagen av anslutningen.
Deutz:
- 1015-serien: BF6M 1015 C och BF8M 1015 CP
- 2012- och 2013-serien: BF4M 2012, BF6M 2012C, BFM 2013, BF4M 2013, BF6M 2013 och TCD 2012/2013 L04 och L06
- TCD-serien kompakt: TCD 2.2, 2.9, 3.6, 4.1, 5.1, 5.2, 6.1, 7.7 och 7.8, plus TD- och TTCD-varianterna
- TCD-serien tung: TCD 9.0, 10.7, 12.0, 12.8, 13.5, 15.6, 16.0 och 18.0 samt V-motorerna TCD 2015 V08 och TCD 2016 V16
- Gasmotorer: G 2.2 och G 2.9
- Inbyggda i lantbruks-, bygg- och lyftkrampmaskiner samt i stationära anläggningar
Innehåll i förpackningen
- 1x Jaltest (JDC504A) | Deutz 12-polig OBD - 16-polig OBD2 Adapterkabel | Förbrännningsmotor
Tekniska specifikationer
| Specifikation | Beskrivning |
|---|---|
| Tillverkare | Jaltest (Cojali) |
| Referensnummer | JDC504A |
| Typ | Adapterkabel |
| Tillämpning | Deutz-motorer med 12-pinns diagnostikuttag |
| Längd | 28 - 30 cm |
| Gränssnittskabel | Jaltest Link V8.1/V9 |
| Maskinanslutning | 12-pinns rund Amphenol-kontakt, hane |
| Anslutning på gränssnittssidan | 16-polig OBD2 |
| Styrenheter | EMR2 - EDC, EMR3 - EDC 7 UC31, EMR3 - EDC 16 UC40 och EMR4 - EDC 17 CV52 (motorstyrning) |
| Segment | Förbränningsmotor |
| Jaltest-modul | Jaltest AGV (lantbruk), Jaltest OHW (bygg- och terrängmaskiner) och Jaltest MHE (intern transport och truckar) |
| Del av kabeluppsättning | AGV-kabeluppsättning (70002003), OHW-kabeluppsättning komplett (70002026), OHW-kabeluppsättning bas (70002030) och MHE-kabeluppsättning liftplattformar och telehandlare (70002028) |
