Topdon Phoenix Smart | Bildiagnostikverktyg | Auto

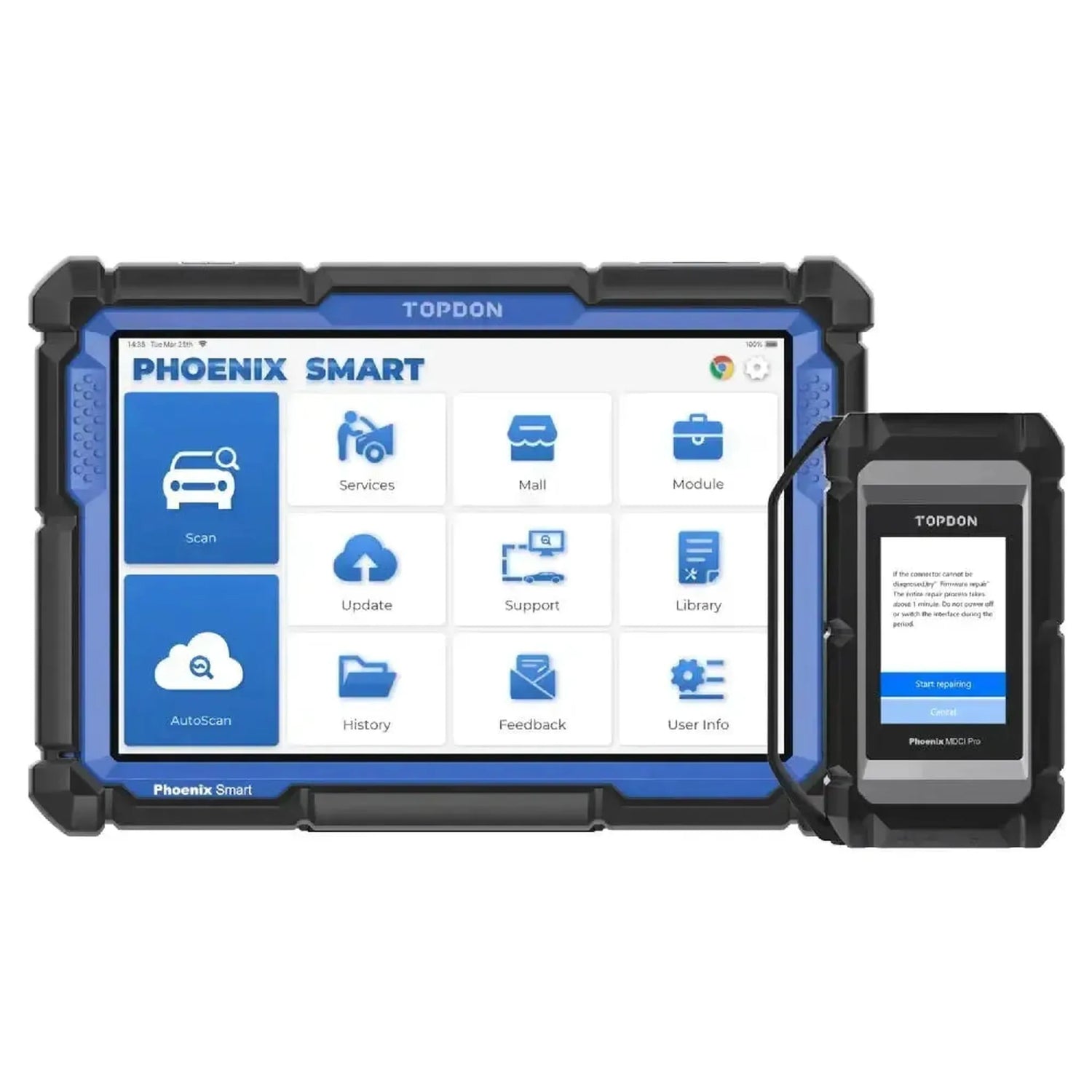

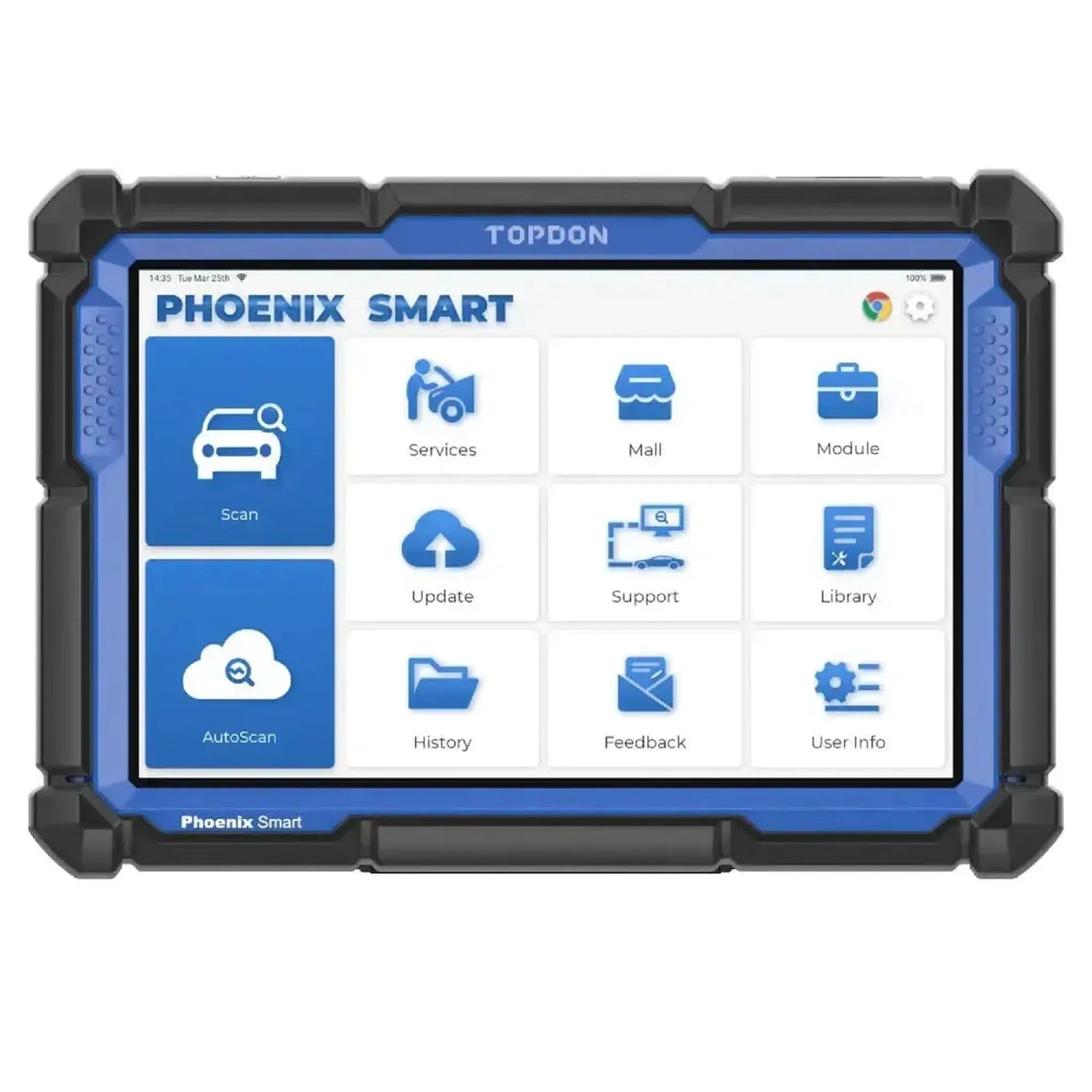

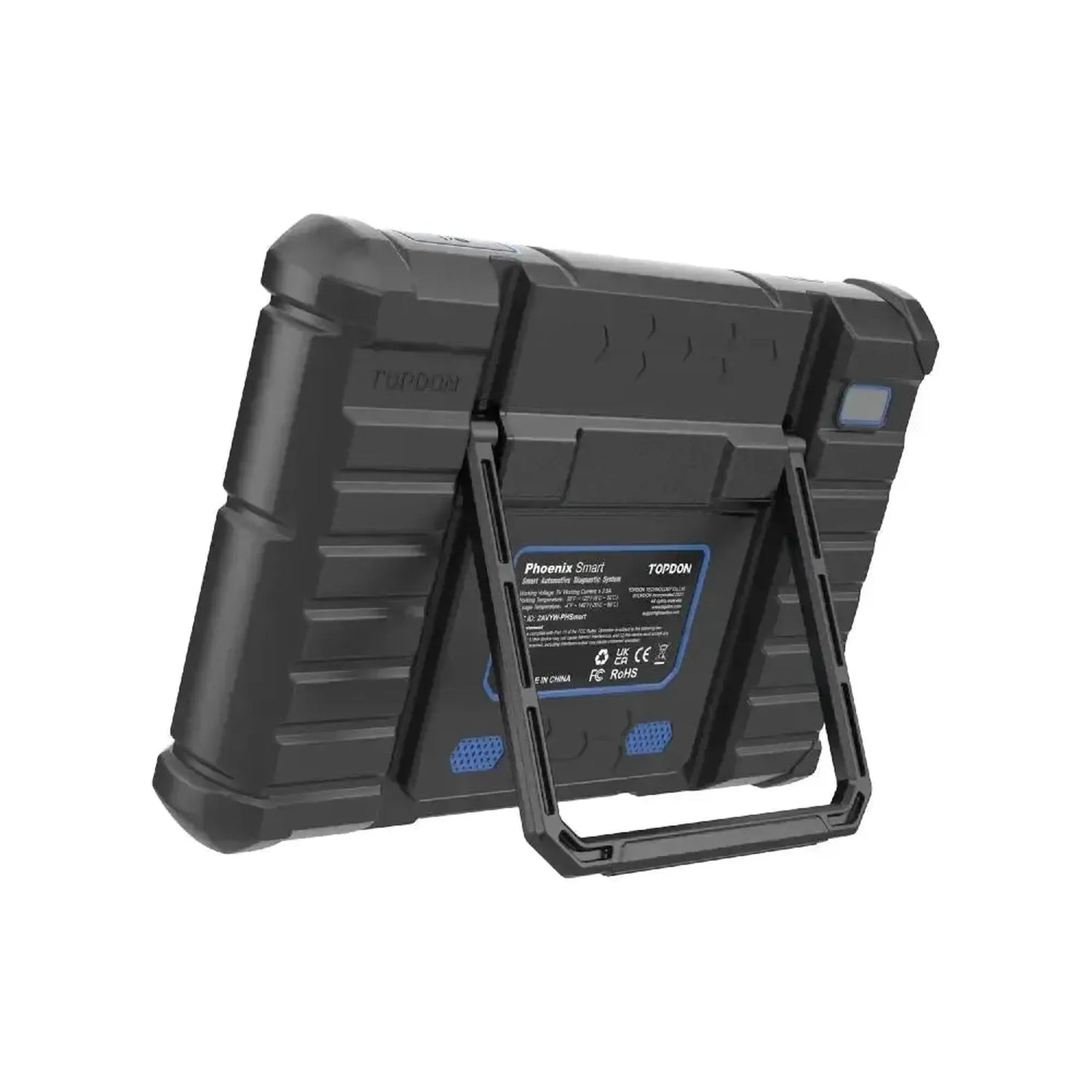

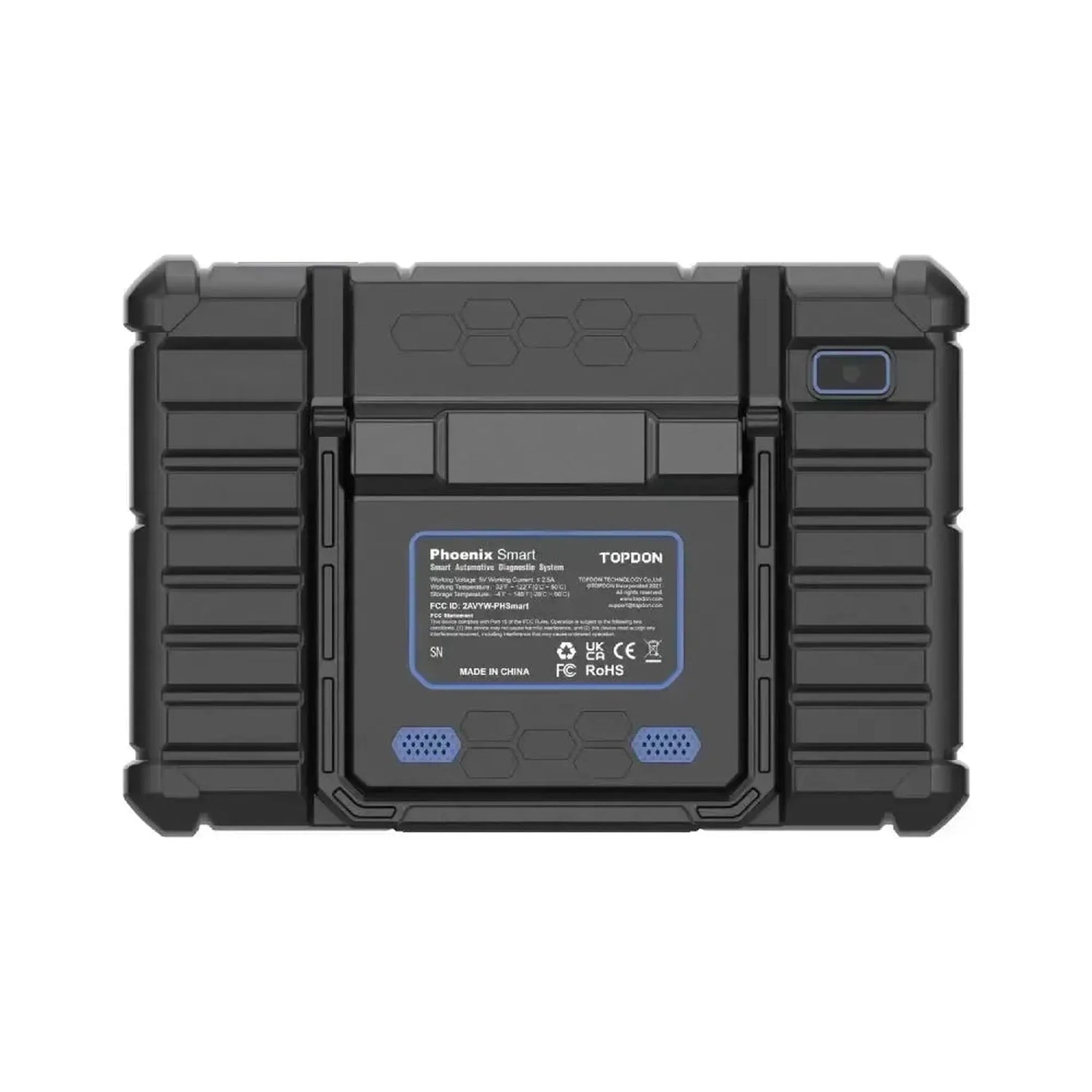

Topdon Phoenix Smart är en diagnosapparat för personbilar och lätta lastbilar, utformad som en 10,1-tums surfplatta med Android 10 och den lösa VCI MDCI Pro. VCI:n stöder J2534, DoIP, CAN FD, D-PDU och RP1210 och ansluter trådlöst via wifi eller med kabel. Apparaten utför fullständig systemdiagnos på mer än 200 fordonstillverkare, läser och raderar felkoder, visar livedata, styr komponenter i båda riktningar och utför 34 service- och underhållsprocedurer. Vid köp ingår 24 månaders uppdateringar.

Förutom diagnos stöder apparaten molnbaserad kodning och programmeringsöverföring: fabriken­sprogramvaran hämtas från servern och skrivs till styrenhet, tillgängligt för tretton tillverkare: Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru och Hyundai. Topologivyn presenterar alla styrenheter och deras ömsesidiga busförbindelser i en vy, med felstatus per modul. Åtkomst till skyddade gateways och tilläggen för tunga arbetsfordon (HD) och elfordon (EV) hanteras via separata licenser.

Diagnosfunktioner:

Topdon Phoenix Smart utför fullständig systemdiagnos på alla tillgängliga elektroniska styrenheter i fordonet. Förutom generiska OBD-data läser apparaten tillverkarspecifik data per märke.

• Läsa och radera felkoder: Läser lagrade felkoder från alla åtkomliga styrenheter, med beskrivning och status per kod. En fullständig skanning presenterar alla system i en åtgärd; radering kan göras per modul eller för hela fordonet.
• Livedata: Visar aktuella mätvärden som text, graf eller mätare. Flera parametrar kan följas parallellt och registreras, vilket gör avvikelser synliga som endast uppstår under belastning eller vid en viss temperatur.
• Aktuatortest: Styr en komponent direkt från styrenhet­en: pumpar, ventiler, fläktar, relä och belysning. Härigenom kan du avgöra om fel ligger i komponenten, ledningen eller styrningen.
• Topologivy: Presenterar styrenheter och bussarna de är anslutna till grafiskt, med kommunikationsstatus per modul och antal felkoder. Tillsammans med detta schema kan samma information hämtas som lista.
• Läsa ECU-information: Visar för varje styrenhet artiklelnummer, hårdvaru- och programvaruversion samt kalibreingsdata, nödvändigt för att fastställa om en modul har rätt programmering.

Service- och underhållsfunktioner:

Topdon Phoenix Smart stöder 34 service- och underhållsprocedurer. Tillgängliga funktioner kan variera per märke, modell och årsmodell.

Motor och drivlina:

• Återställ underhållsintervall: Nollställer räknaren och servicemeddelandena för underhållsintervallet efter oljebyte eller underhåll.
• Reglera gaspjäll: Reglerar den stängda och helt öppna ställningen för det elektroniska gaspjället på nytt, så att styrenhet­en återkopplar sensormätningarna till den faktiska kleprörelsen. Nödvändigt efter rengöring eller byte.
• Koda insprutningsmunstycken: Skriver in kaliberkoden för varje insprutningsspruta till motorstyrenheten. Denna kod beskriver avvikelsen från sprutan i förhållande till nominell effekt; utan kodning doserar styrenhet­en med felaktig öppningstid.
• Reglera vevaxelpositionssensor: Fastställer tillverkningstoleransen för vevaxelhjulet, så att styrenhet­en kan skilja mellan en produktionsavvikelse och ett verkligt tändningsfel. Nödvändigt efter byte av motorstyrenheten, vevaxelpositionen eller svänghjulet.
• Cylindereffektbalans: Mäter varje cylinders bidrag till motorvridmomentet, vilket gör det möjligt att identifiera en fallande cylinder utan demontering.
• Återställ luftbränsleförhållande: Nollställer de inlärda bränslekorrigeringarna till basvärdet, varpå styrenhet­en lär sig på nytt baserat på lambdasignalen.
• Reglera växellåda: Utför växellådans självinlärningsprocess på nytt, vilket återställer växelkvaliteten efter underhåll eller oljebyte.
• Ställ in start-stoppssystem: Slår fordonets automatiska start-stoppfunktion på eller av.
• Lufta kylutsystem: Styr den elektriska kylvätskan­pumpen för att driva ut luft från kylutsystemet efter tömning eller byte av kylvätska.

Avgass- och emissionssystem:

• Sotfilterregenering (DPF): Startar en tvingad regenerering där utgastemperaturen höjs tills den lagrade sotmängden förbränns, och nollställer belastningen och räknaren efter filterbytet.
• Bensinpartikelfilter (GPF): Utför samma regenerering för partikelfilter på direktinsprutade bensinmotorer och nollställer belastningsvärdet.
• Återställ AdBlue-system: Nollställer räknare och inlärda värden för SCR-systemet efter påfyllning av reagens eller efter byte av doserarpump eller beholder.
• Reglera EGR-ventil: Återställer slutställningarna och inlärda strömvärden för avgasåtercirkulationsventilen efter rengöring eller byte.
• Återställ NOx-sensor: Raderar inlärda korrigeringsvärden från NOx-sensorn, så att styrenhet­en reglerar den nya sensorn från basvärdet.

Bromssystem:

• Elektronisk parkeringsbromse (EPB): Sätter stiften i bakbremsbackarna i servicestilling och tillbaka, vilket är nödvändigt för att byta bromsklossar eller skivor utan att skada systemet.
• ABS-luftning: Styr pumpen och ventilerna i ABS-blocket, så att luften som återstår i styrblocket strömmar ut tillsammans med bromsvätska.

Styrning och upphängning:

• Kalibrera sturrattssensor (SAS): Fastställer styrratts rakt läge som nollpunkt. Utan denna kalibrering räknar ESP, filkrypningsassistans och styrbekräftelse med en skiftad referens.
• Luftfjädring kalibrera: Ställer in körhöjden och omkalibrerar höjdsensorerna efter byte av sensor eller luftfjädringsreglermodul.

Säkerhetssystem, däck och körstöd:

• Airbagmodul återställa (SRS): Raderar krashdata och felkoder från airbagreglerenheten efter byte av säkerhetsbältesspännare och airbags.
• Däcktryckskontroll återställa (TPMS): Återställer däcktryckssystemet och släcker varningslampan efter byte av sensor, däck eller hjul.
• Däckdata ställa in: Registrerar monterade däckstorlekar på nytt i reglerenheten.
• Startspärr justera (IMMO): Utför grundläggande startspärrarbete som nyckelinlärning och anpassning av reglerenheten till fordonet. Omfattningen varierar per märke. För nyckel- och chiparbete på komponentnivå krävs T-Ninja Box.
• Adaptiv farthållare inlära: Registrerar utbytt eller reparerad reglermodul för adaptiv farthållare på fordonet. Fysisk inriktning av radarsensorn görs med separat ADAS-kalibreringssystem.

Kaross och komfort:

• Panoramatak ställa in: Ställer in panoramatakets funktion: låsning, automatisk stängning vid regn, minnesposition för skjutning och vinkeltrösklar för utomhustemperatur.
• Adaptiva strålkastare ställa in (AFS): Kalibrerar nivåreglering och medrörelsefunktion för strålkastare relativt körhöjden.
• Fönsterbetjäning kalibrera: Inlär övre och nedre lägen för fönster på nytt och återställer skyddet mot klämmning och komfortbetjäningen.
• Säten inlära: Inlär säten med minnesfunktion på nytt efter byte eller reparation av säte eller justermodul.
• Klimatsystem återställa: Inlär slutlägena för blandnings- och distributionsventiler på nytt efter byte av servomotor eller kontrollpanel.

Elstystem och fordondata:

• Batteri registrera (BMS): Registrerar batteribyte med typ och kapacitet i laddningssystemet och återställer inlärd åldrande. Utan registrering fortsätter laddningsreglimen att vara inställt på det gamla batteriet.
• Mätarställning justera: Skriver körsträcka till reglerenheten, avsett för överföring av ursprungligt värde efter instrumentpanelsbyte.
• Motorvinkel kalibrera: Registrerar vinkelfelet mellan den position som rotorpositionssensorn för elmotorn mäter och magnetfältets faktiska position. Utan den korrektionen styr omvandlaren rotationsfältet med vinkelfelet, vilket medför vridmoments- och verkningsgradsförlust.
• Högvoltbatteri läsa: Läser tillståndet och felkoderna för batteripaketet i hybrid- och elfordon.
• Transportläge inaktivera: Upphäver fabriksinställningen som begränsar strömförbrukningen under transport och lagring genom att blockera komfortfunktioner.
• Systemspråk ändra: Ändrar språkinställningen för fordonets centrala kontrollpanel.

Specialfunktioner och möjligheter:

Topdon Phoenix Smart har ytterligare funktioner för programmering och kodning av reglerenheter och för åtkomst till säkrade fordonsnätverk.

Kodning och programmering:

• Molnbaserad programmering: Hämtar fabriksprogramvara för vald reglermodul från servern och skriver den till fordonet. Tillgänglig för tretton märken: Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Land Rover, Jaguar, Renault, Nissan, Subaru och Hyundai. Internetanslutning krävs.
• Online kodning: Ändrar kodningsdata för en reglermodul via tillverkarens server, så att en utbytt modul får fordonets utrustning. Tillgänglig för bland annat Mercedes-Benz (SCN), BMW, Volkswagen, Audi, Skoda, Seat, Porsche och Renault.
• Offline kodning: Utför kodningen med manuellt inmatat värde, används för modeller där kodningen inte behöver komma från servern.
• Dolda funktioner låsa upp: Ändrar fabriksinställningar som från fabrik är inaktiverade, som bildvisning under körning och varningssignalernas funktion. Tillgänglig för bland annat Mercedes-Benz, BMW, Volkswagen, Audi, Skoda, Seat, Porsche, Jeep, Dodge, Chrysler, Toyota och Honda.

Säkrad nätverksåtkomst:

• FCA Secure Gateway: Ger skrivåtkomst till den skyddade gatewayen för Fiat, Chrysler, Jeep, Dodge, Alfa Romeo och Maserati från modellår 2017. Kräver separat behörighet. Utan tillåtelse är enheten begränsad till läsning.
• Renault Secure Gateway: Låser upp den säkrade diagnoseporten för nyare Renault- och Dacia-modeller. Funktionen fungerar bara så länge enhetens uppdateringsperiod löper.
• VAG SFD: Ger åtkomst till reglerenheter skyddade av SFD från Volkswagen, Audi, Skoda och Seat. Även detta kräver separat behörighet.
• Nissan Secure Gateway: Låser upp den säkrade porten på nyare Nissan-modeller, varefter felkodsborttagning och tvåvägsstyrning blir tillgängliga igen.

Fordonigenkänning och skanningsmetoder:

• Automatisk fordonigenkänning: Enheten läser chassinumret från reglerenheten och laddar motsvarande diagnostikprogramvara baserat på det.
• Chassinummer skanna: Streckkoden för chassinumret läses in med surfplattans kamera. Om det inte fungerar kan numret matas in manuellt.
• Snabbsökning: Ger en snabb hälsöversikt över fordonet med befintliga system och platser där felkoder finns.
• Fullständig systemsökning: Går igenom varje fordonssystem separat för en komplett bild.
• Målsökning: Hanterar en manuellt vald reglermodul, avsedd när klagomålet redan är hänfört till ett system.
• Tio OBD-lägen: Hela det lagstadgade OBD-paketet finns tillgängligt, inklusive lagrade och vilande koder, mätvärden, sensortester för syrgasgivare och beredskapsövervakning för utsläppskontroller.

Mätning och registrering:

• Snapshot vid felkod: Mätvärden som gällde när felkoden sparades bevaras för senare granskning.
• Visning i tre format: Mätvärden kan läsas som siffror, som en tidsgraf eller kombinerat i en vy.
• Inspelning och lagring: En serie mätvärden kan fångas under en provkörning och sparas som referensfil.
• Jämförelse med referens: En aktuell mätning kan jämföras med en tidigare sparad inspelning, så avvikelser från ett väl fungerade fordon blir synliga.
• Skärmdump och utskrift: Bilden kan fångas som video eller bild och sparas med sessionsdata.

Rapportering och verkstadsadministration:

• Diagnosrapport: Resultatet från en session dokumenteras i en rapport med fordondata, identifierade felkoder och utförda åtgärder. Rapporten kan sparas och delas.
• Verkstadsdata: Företagsinformationen inkluderas i rapporten så att den kan skickas till kunden som ett eget dokument.
• Kundhantering: Kund- och fordondata sparas tillsammans med genomförda diagnoser.
• Historik: För varje fordon behålls tidigare sessioner med tillhörande rapporter, inspelad data och skärmdumpar.

Support och referensmaterial:

• Fjärrsupport: En tekniker kan följa med på distans via apparatnumret.
• Feedback till tillverkaren: De senaste tjugo testrapporter kan skickas när ett fordon inte känns igen eller en funktion inte fungerar.
• Felkodbibliotek: Betydelsen av OBD-felkoder kan sökas utan att något fordon är anslutet.
• Täckningslista: Per märke och modell kan du i förväg se vilka system och funktioner som är tillgängliga.
• Instruktionsmaterial: Inspelningar visar hur en funktion fungerar på en viss modell.

Enhetshantering:

• Uppdatering i ett steg: Vald fordonsprogramvara och appen uppdateras samtidigt direkt på surfplattan.

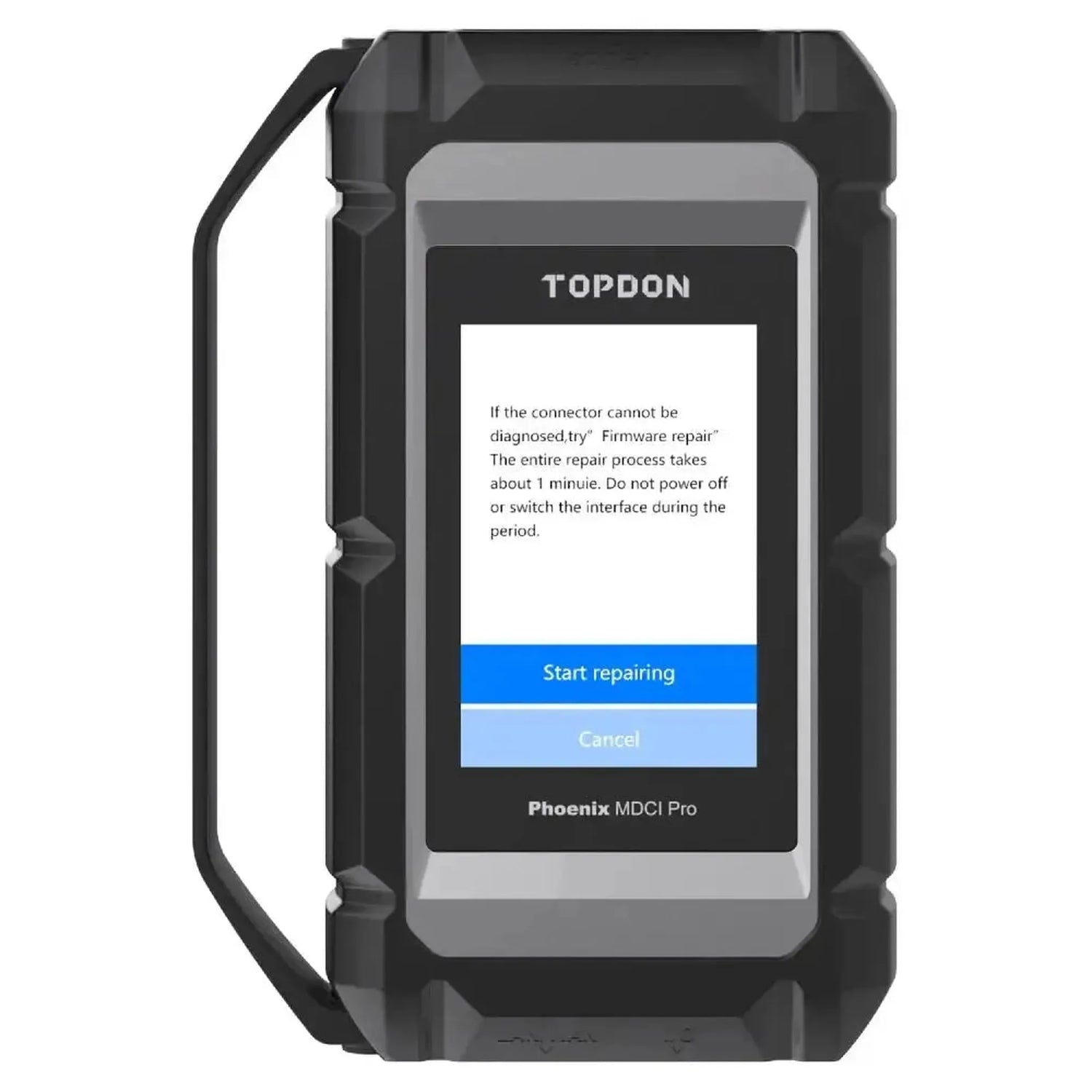

• VCI-underhåll: MDCI Pro aktiveras från enheten och modulens firmware kan återställas vid behov.

Valfria utökningsmoduler:

Funktionaliteten för Topdon Phoenix Smart kan utökas med olika valfria hårdvarumoduler och programvarulicenser. Dessa tillägg är speciellt utformade för att lägga till extra diagnostiska möjligheter.

Hårdvarumoduler och tillbehör:

• Phoenix Scope oscilloskop: Fyrakanals oscilloskop för att mäta signalformer som inte syns i livedata, såsom tändning, vevaxel- och kamaxelsignaler samt insprutningstyrning. Se oscilloskopet.
• BTMobile ProS batteritestare: Mäter kallstartsström, inre resistans och batteriladdning och bedömer startmotor och startström under belastning. Se batteritestaren.
• T-Ninja Box nyckelprogram: Programmeringsmodul som aktiverar den valfria IMMO PROG-funktionen: läs och skriv transpondrar, läs EEPROM- och MCU-minne och redigera minnet för motor- och växelreglerenheterna. Se T-Ninja Box.
• HD-kabelset utan 16-stift: Märkesspecifika anslutningskablar för lastbilar, bussar och traktorer som sällan har standard 16-stifts OBD2-anslutning. Se kabelsettet.
• ADAS-kalibrationssystem: Stativ med riktpaneler för kalibrering av kamera- och radarsensorer i körassistanssystem efter rutbyten, kollisioner eller hjuljustering. Enheten styr kalibreringen; själva kalibreringssystemet är separat utrustning.
• TC001 värmekamera: Visar temperaturskillnader för att identifiera låsta bromskapslar, igensatta radiatorbanor, genombrända värmeelement eller överupphetade reglerenheterna.

Programvarumoduler och licenser:

• HD-programvarulicens: Lägger till diagnostikprogramvara för tunga fordon med märken och system för lastbilar, bussar och traktorer. Giltig i tolv månader. Se HD-licensen.
• EV-paket: Utökning för högvoltssystem i elektriska och hybridfordon, med motsvarande anslutningar för batteripaketet. Se EV-paketet.
• FCA (SGW) auktoriseringslicens: Årslicens som öppnar FCA-märkenas säkra gateway. Se FCA-licensen.
• VAG SFD auktoriseringslicens: Årslicens för SFD-skyddade reglereenheter från Volkswagen, Audi, Skoda och Seat. Se VAG SFD-licensen.
• SGW Multi-Access-paket: Kombinerar auktoriseringar för FCA, Renault, VAG-gruppen och Nissan i en årslicens. Se paketet.
• Uppdateringslicens: Förläng programvarulicensen registrerad på enhetens serienummer. Se uppdateringslicensen.

Understödda fordonsmärken:

Topdon Phoenix Smart stödjer mer än 200 fordonsmärken, indelade per region. Täckningen kan variera per modell och årgång.

• Europeisk: Abarth, Alfa Romeo, Aston Martin, Audi, Bentley, BMW, Bugatti, Citroen, Dacia, DR, Ferrari, Fiat, GAZ, Iveco, IZH, Jaguar, Lamborghini, Lancia, Land Rover, Maybach, McLaren, Mercedes-Benz, Mini, Opel, PAZ, Peugeot, Porsche, Renault, Rolls Royce, Rover, Saab, Seat, SeAZ, Skoda, Smart, Sprinter, UAZ, Vauxhall, VAZ, Volkswagen, Volvo, ZAZ
• Asiatisk: Acura, Ashok Leyland, Daewoo, Daihatsu, Force, FUSO, HINO, Honda, Hyundai, IKCO, Infiniti, Isuzu, Kia, Lexus, Luxgen, Mahindra, Maruti, Mazda, Mitsubishi, Nissan, Perodua, Proton, Saipa, Samsung, Ssangyong, Subaru, Suzuki, Tata, Toyota, United Pakistan, VinFast
• Amerikanska: Buick, Cadillac, Chevrolet, Chrysler, Dodge, Ford, GM, Holden, Jeep, Lincoln, SGM, Tesla
• Kinesiska: BAIC, Brilliance, BYD, Changan, Changhe, Chery, Cowin, Dongfeng, Exeed, FAW, Foton, Geely, Gonow, Great Wall Motors (GWM), Hafei, Haima, JAC, Jetour, Jinlong, JMC, Joylong, Karry, Leap, Lifan, Maxus, MG, MVM, Polarsun, Qoros, Riich, Roewe, SGMW, Shineray, Soueast, SWM, Trumpchi, Zotye, ZX Auto

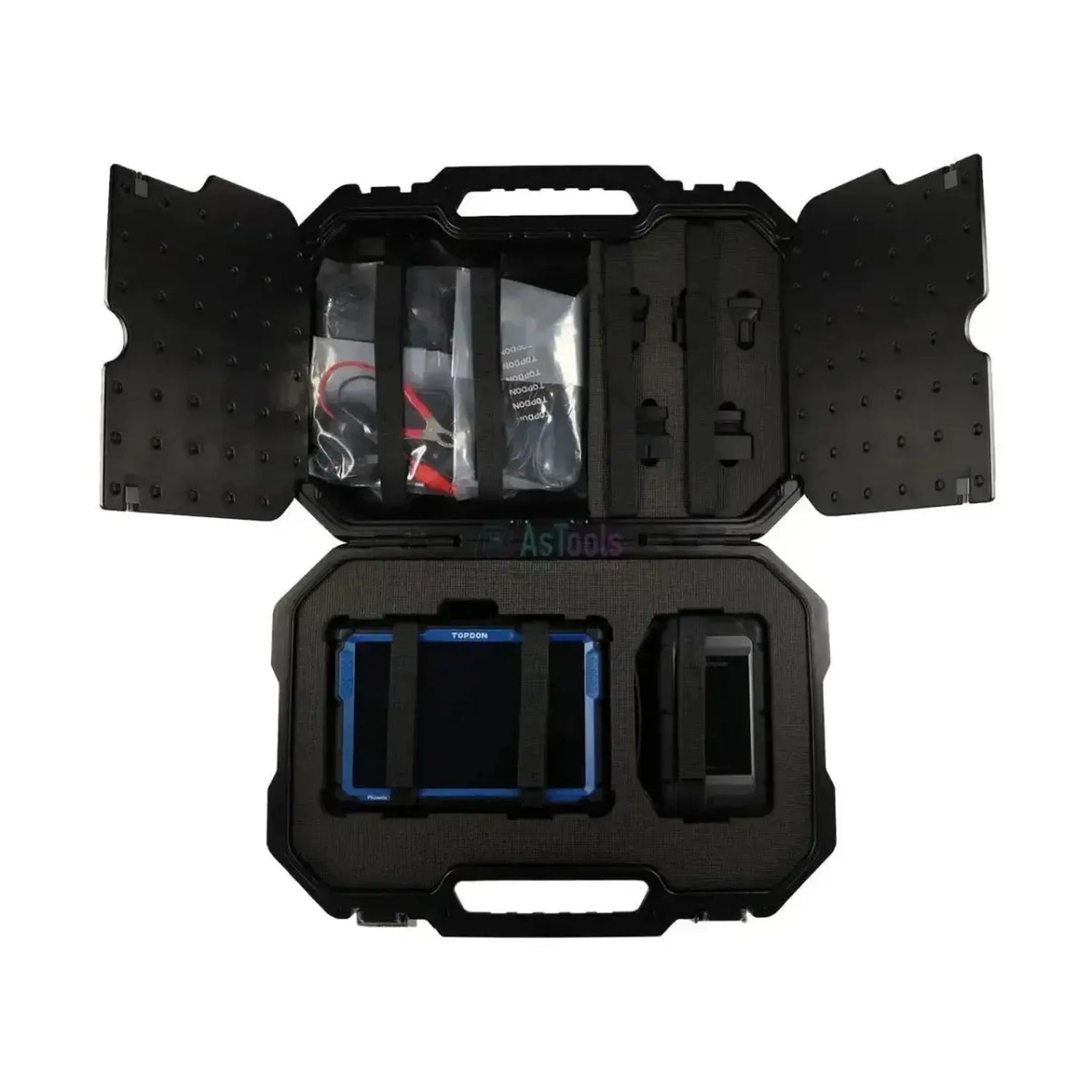

Förpackningsinnehål:

• 1x Topdon Phoenix Smart-surfplatta
• 1x MDCI Pro VCI-modul
• 1x OBDII-förlängningskabel
• 1x OBDI-adapterbox överföringskabel
• 1x Batteriklämmkabel
• 1x Cigarettändarkabel
• 1x USB-C till USB-A-kabel
• 1x USB-A till USB-B-kabel
• 10x Övergångsadaptrar för 16-stift
• 4x Säkring 5 x 20 mm
• 2x Säkring 6 x 30 mm
• 1x Strömadapter
• 1x Användarhandbok
• 1x Kuvert med aktiveringskod

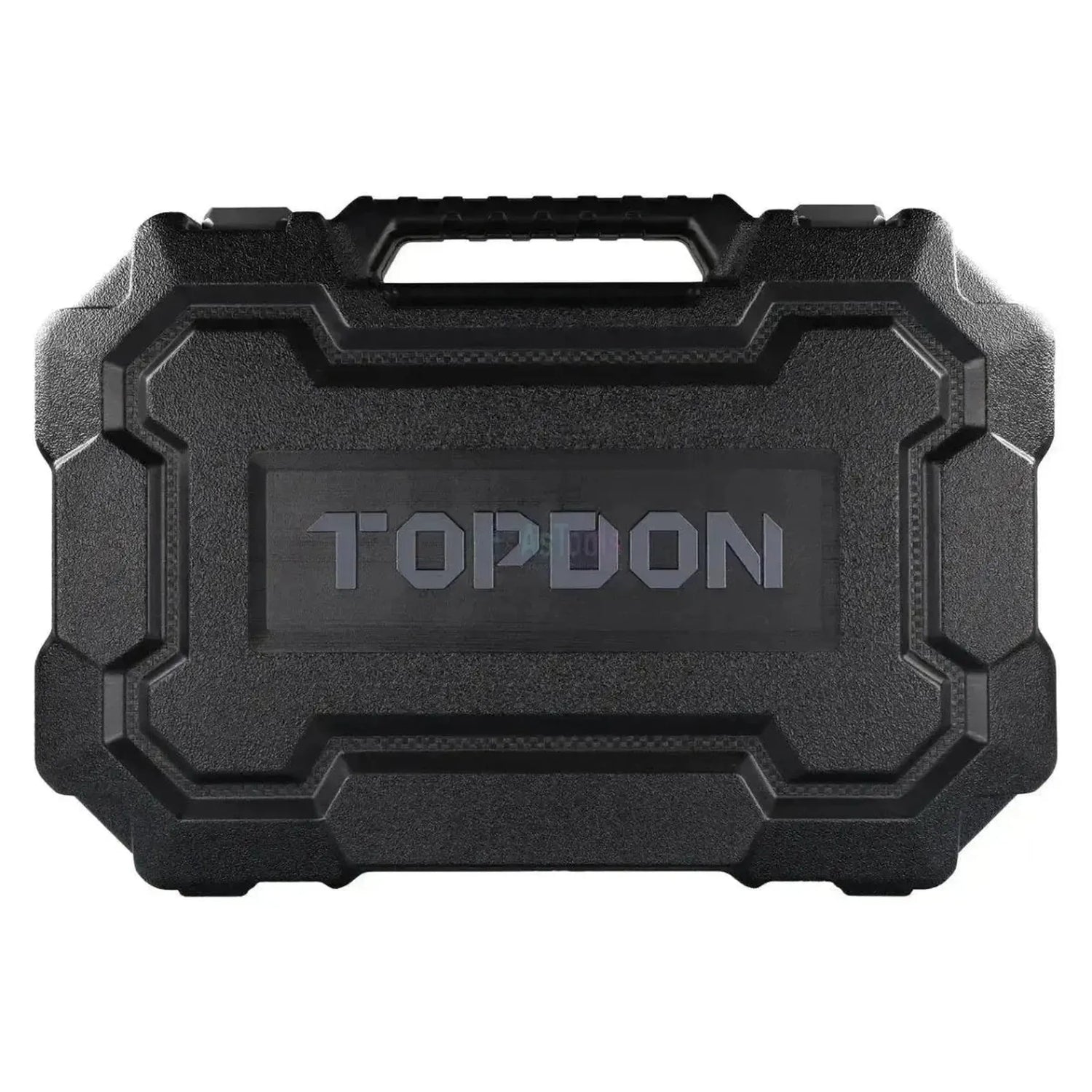

• 1x Förvaringskoffert

Licensinformation:

Topdon Phoenix Smart levereras med en programvarulicens. Villkoren för löptid och förnyelse framgår nedan.

• Inkluderar 24 månaders uppdateringar: Vid köp ingår en uppdateringslicens för 24 månader, räknat från det att enheten aktiveras.
• Förnyelse per år: Efter utgången kan licensen förnyas baserat på enhetens serienummer. Se uppdateringslicensen.

Efter licenseperioden upphör fortsätter enheten att fungera med den senast installerade programvaruversionen. Fordon som lagts till i en nyare programvaruversion och onlinefunktioner, inklusive molnbaserad programmering och Renault-gatewayupplåsning, är då inte längre tillgängliga.

Tekniska specifikationer:
