OBDSTAR  |  SKU: C4-02

OBDSTAR C4-02 Adapter | Tillbehör

€22,95 inkl.
€18,97 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

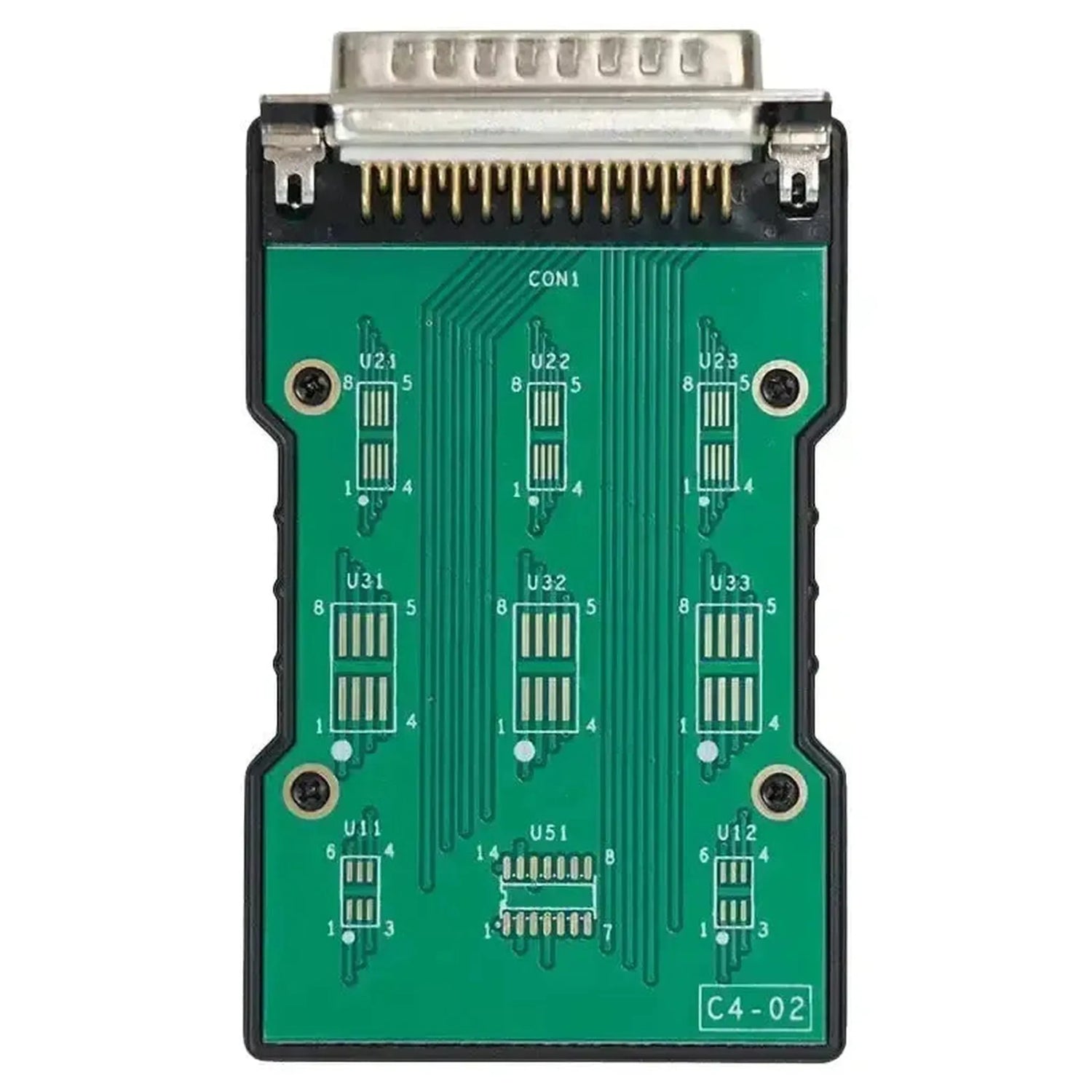

Adaptern OBDSTAR C4-02 är en kretskortsadapter som används tillsammans med OBDSTAR P003-verktygssats och tillhörande jumperkablar. Adaptern har en DB25-kontakt på ovansidan och innehåller flera förtryckta kontaktpositioner (U11, U12, U21, U22, U23, U31, U32, U33 och U51) för avläsning och bearbetning av EEPROM- och MCU-chip på komponentnivå.

Vid användning ansluts C4-02 via DB25-kontakten till P003-gränssnittet. Chipet som ska nås förbinds med medföljade eller valfria löd- eller jumperkablar med motsvarande stiftpositioner på adaptern. Därefter kommunicerar OBDSTAR-programmeraren med chipet för att läsa, skriva eller radera data via programmeringsfunktionen på värdenheten.

FÖRDELAR

✔ Flera chippositioner (U11–U51) på en adapter, vilket gör det möjligt att nå olika EEPROM- och MCU-typer på samma kretskortsplatta.
✔ Fast DB25-anslutning säkerställer en stabil förbindelse med P003-programmeraren utan lösa kablar mellan adapter och värdenheten.
✔ Tydligt tryckta stiftbeteckningar på kretskortsplattan påskyndar korrekt anslutning av jumperkablar vid chiparbete.

VIKTIGA BEGRÄNSNINGAR

✕ Adaptern kan endast användas tillsammans med OBDSTAR P003-verktygssatsen; användning med andra programmerare stöds inte.
✕ För anslutning på komponentnivå krävs lödteknik och lösa jumper- eller löd-kablar, vilka inte ingår.

Tillämpningar och funktionaliteter

C4-02 stöder följande åtgärder på komponentnivå tillsammans med P003-programmeraren:

  • EEPROM-avläsning: Läsa ut minnets innehål från EEPROM-chip via de förtryckta kontaktpositionerna, vilket gör data tillgänglig för säkerhetskopiering eller analys.
  • EEPROM-skrivning: Återställa eller ändra data på EEPROM-chip, till exempel för återställning av instrumentpanels- eller immobilizerdata.
  • MCU-datatillgång: Anslutning till MCU-chip på valda stiftpositioner (U11, U12, U51) för läs- och skrivåtgärder via P003.
  • Chipidentifiering via stiftöversikt: Genom de numrerade stiftpositionerna kan korrekt kabeldragning upprätthållas för varje chiptyp som stöds av OBDSTAR-programvaran.

Innehåll i förpackningen

  • 1x OBDSTAR C4-02 Adapter
💡
Bra att veta: Kontrollera stiftorientering (märkning pin 1 på kretskortsplattan) före varje chipåtgärd och jämför med databladen för målchipet för att undvika felaktig kabeldragning och potentiell chipskada.

Tekniska specifikationer

Specifikation Beskrivning
Märke OBDSTAR
Modell C4-02 Adapter
Produkttyp Kretskortsadapter för chipprogrammering
Kontakt DB25
Kontaktpositioner U11, U12, U21, U22, U23, U31, U32, U33, U51
Kompatibilitet OBDSTAR P003-verktygssats
Användningsområde Avläsning och skrivning av EEPROM- och MCU-chip
