Discover similar products: Godiag, Programmörtillbehör
Godiag  |  SKU: HKSF382-B

GoDiag | MQB Data Collector (ELV/TCM-DSG) Växellådsadapter | Tillbehör

€14,95 inkl.
€12,36 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

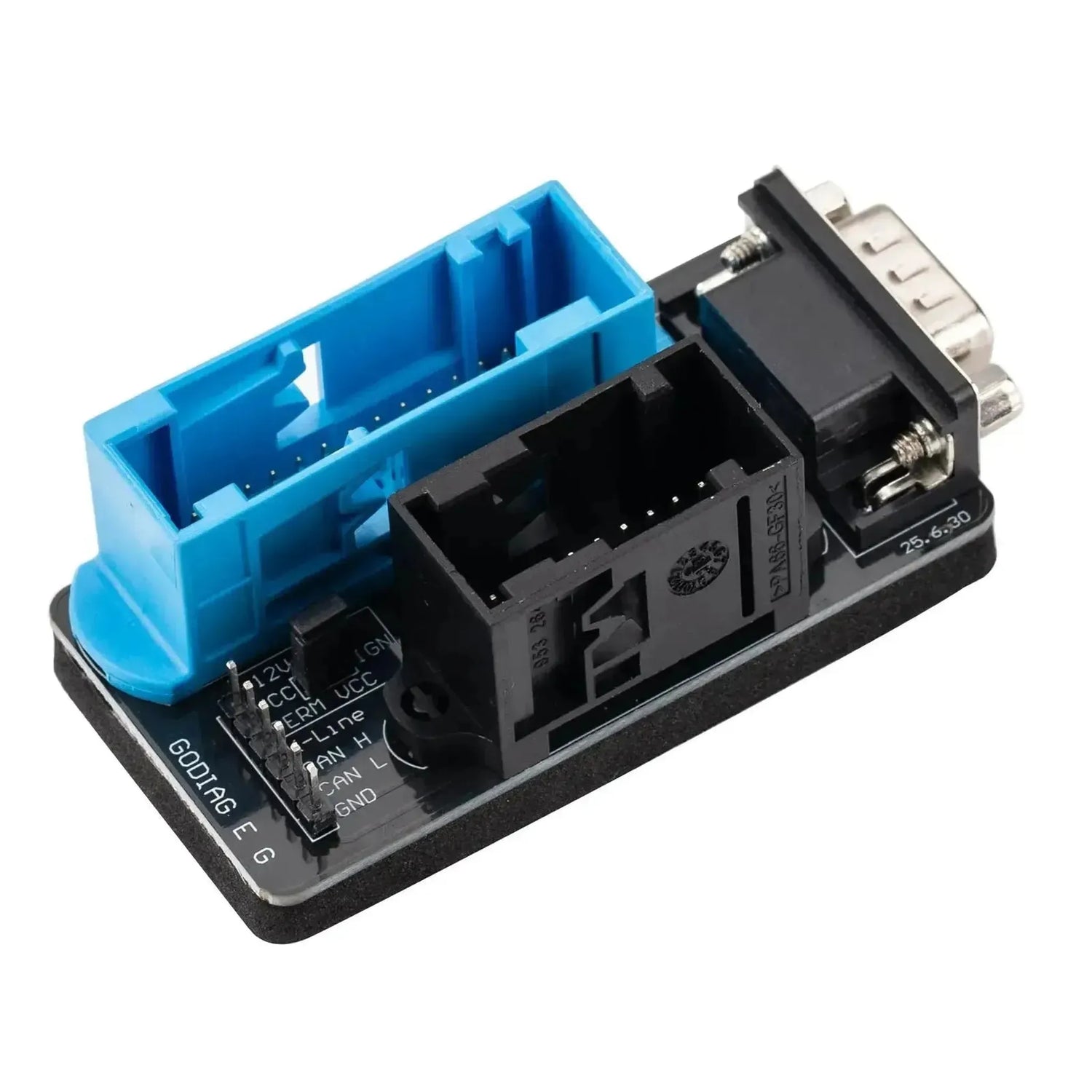

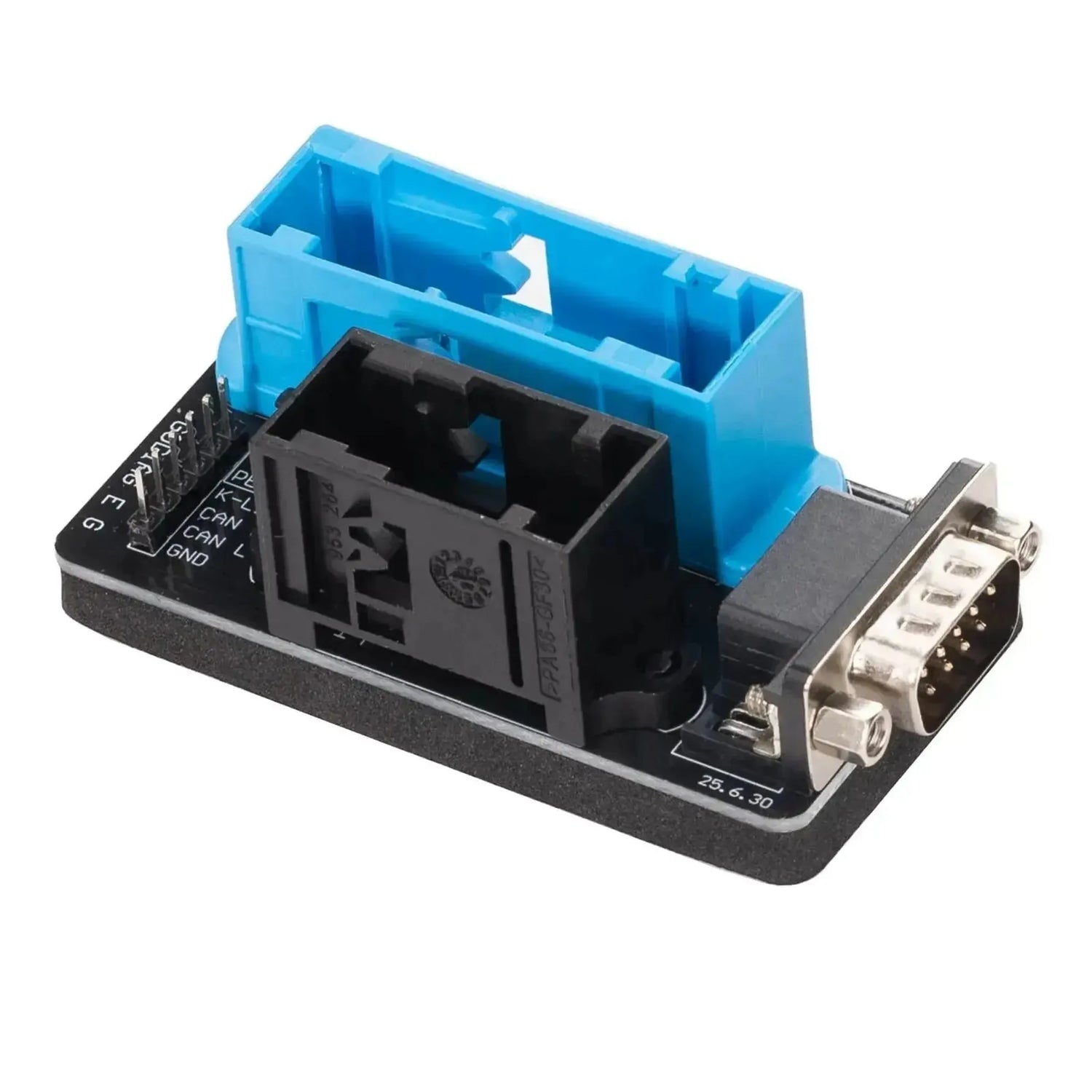

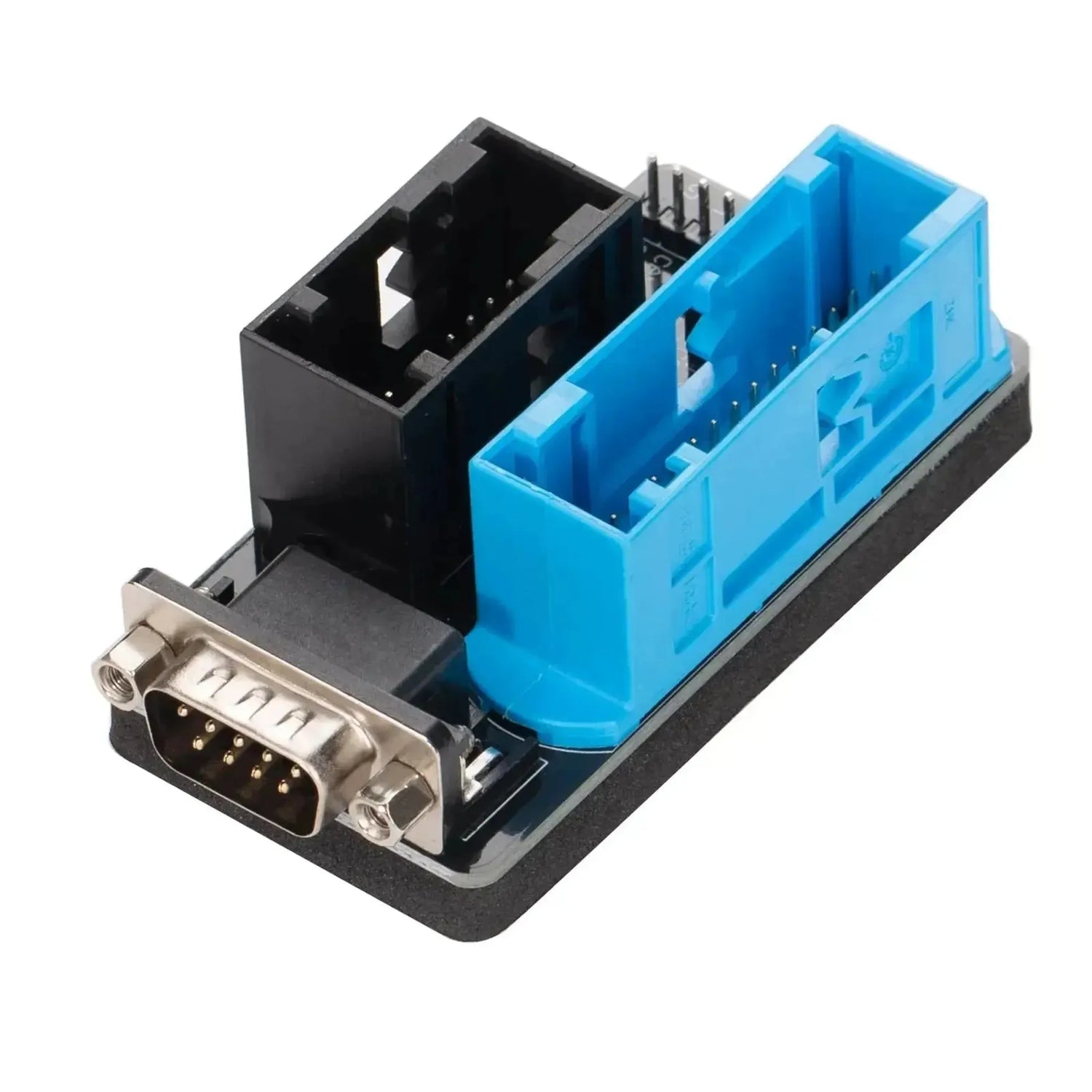

GoDiag MQB Data Collector (ELV/TCM-DSG) är en specialiserad växellådadapter utformad för datainsamling och diagnostik på VAG-fordon. Detta gränssnittskort fungerar som en viktig brygga för diagnostekniker som arbetar med MQB-plattformar. Enheten är specifikt utvecklad för att extrahera data från det elektroniska styrslåset (ELV) och för att upprätta stabil kommunikation med transmissionsstyrmoduler (TCM) från DSG-växellådor. Kretskortets standardanslutningar inkluderar en DB9-anslutning och specifika VAG-kontakter, vilket möjliggör säkra kopplingar utan att behöva skära eller löda in i fordonets originalledningskit.

För att adaptern ska fungera korrekt ansluts den i en testuppställning utanför fordonet eller direkt via instrumentpanelens kontakt. I kombination med en kompatibel testplattform, såsom GoDiag GT115 eller GT107+ växellådadapter, skapar modulen en simulerad miljö för ECU:n. Detta möjliggör säker läsning och skrivning av flashdata till växellådemodulens eller ELV:s via CAN-busprotokollen. De åtkomliga mätpinnarna för CAN High, CAN Low, K-Line och strömförsörjning (VCC/IGN/GND) säkerställer att diagnosutrustningen kan bearbeta korrekt signal. På så sätt kan teknikerna utföra diagnostik, klona data eller göra justeringar komfortabelt på arbetsbänken, vilket avsevärt ökar verkstadeffektiviteten.

FÖRDELAR

✔ Möjliggör direkt läsning och skrivning av TCM- och ELV-data utanför fordonet i en testuppställning.
✔ Förhindrar skador på fordonets originalledningar genom användning av plug-and-play-kontakter.
✔ Försedd med tydligt märkta externa pinnar för CAN, K-Line och strömförsörjning för signalkontroll.

VIKTIGA BEGRÄNSNINGAR

✕ Kräver ytterligare GoDiag-testutrustning (såsom GT115 eller GT107+) för att upprätta en fullständig anslutning.
✕ Endast kompatibel med VAG MQB-plattformens arkitektur.

Tillämpningar och funktionaliteter

Denna adapter är utvecklad för specifika diagnostikuppgifter och datahantering på transmissions- och styrkolomnmoduler inom MQB-plattformen.

  • ELV-datainsamling: Läser och samlar in säkerhets- och driftdata från elektroniska styrslåset (ELV)-modulen genom att använda instrumentpanelens anslutning.
  • DSG TCM-kommunikation: Upprättar en direkt, stabiliserad kommunikationslänk med transmissionsstyrmodulens (TCM) DSG-växellåda för diagnos- och programmeringssyften.
  • Läsning och skrivning av flashminne: Underlättar felfri överföring av firmware och kalibreringdata till ECU eller TCM när kortet är kopplat till rätt diagnosplatta och gränssnitt.
  • Arbetsbänksdiagnostik: Möjliggör att moduler kopplas från bilen och läses på en arbetsbänk, vilket garanterar kontrollerad strömförsörjning under kritiska programmeringsåtgärder.

Specialfunktioner och möjligheter

Modulen innehåller specifika hårdvaruegenskaper som gör test- och diagnostikprocessen tydligare för teknikern.

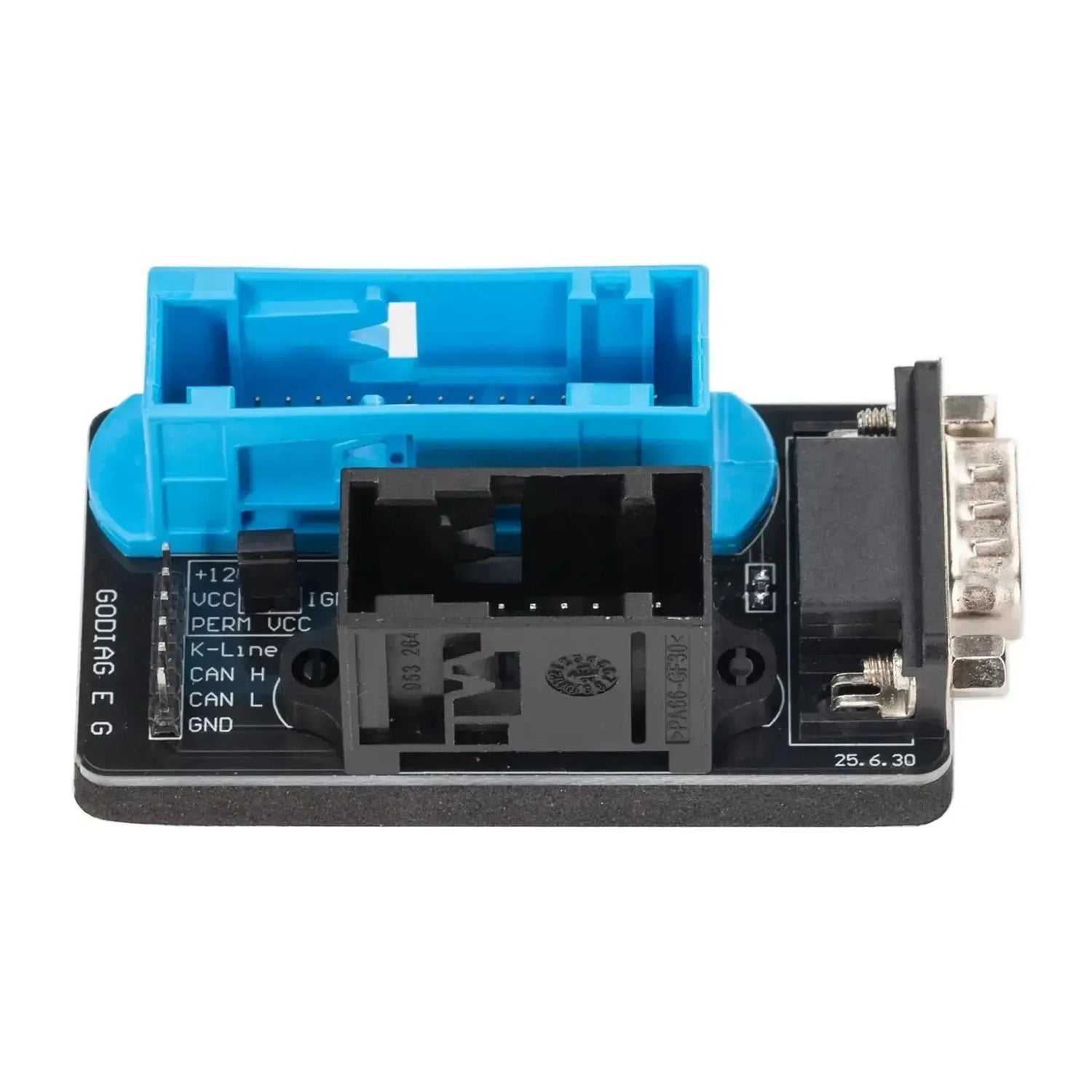

  • Integrerade kommunikationspinnar: Kretskortets lödade kopplingar omfattar +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L och GND. Detta gör att teknikern kan mäta signaler direkt med oscilloskop eller multimeter under programmering.
  • DB9-seriegränssnitt: Använder en robust standard DB9-kontakt för störningsfri och sömlös integration med befintliga GoDiag-kabeluppsättningar och OBD2-sprintar.

Innehåll i förpackningen

  • 1x GoDiag | MQB Data Collector (ELV/TCM-DSG) Växellådadapter | Tillbehör
💡
Bra att veta: Vid flashning eller läring av DSG- eller ELV-moduler på arbetsbänk (bench setup) använder du alltid en högkvalitativ, stabiliserad strömförsörjning på huvudtestplattformen. Spänningsdroppar under dataskrivning kan leda till en skadad eller oanvändbar modul.

Tekniska specifikationer

Specifikation Beskrivning
Märke GoDiag
Modell MQB Data Collector
Fabrikantens delnummer SF382-B
Plattform som stöds VAG MQB
Kompatibla moduler ELV (Elektroniskt styrslås), TCM (DSG-transmission)
Anslutningar VAG instrumentpanelkontakt (blå), DB9, flerpins testanslutning
Protokollstöd CAN-bus, K-Line
Mätpinnar ombord +12V, VCC, IGN, PERM VCC, K-Line, CAN H, CAN L, GND
