OBDSTAR | SKU: M012A

OBDSTAR (M012A) | Suzuki 6-polig OBD – 16-polig OBD2-adapterkabel | Motorcykel

Name: OBDSTAR (M012A) | Suzuki 6-polig OBD – 16-polig OBD2-adapterkabel | Motorcykel
Brand: OBDSTAR
SKU: M012A
Price: 24.95 EUR
Availability: InStock

€24,95 inkl.

€20,62 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

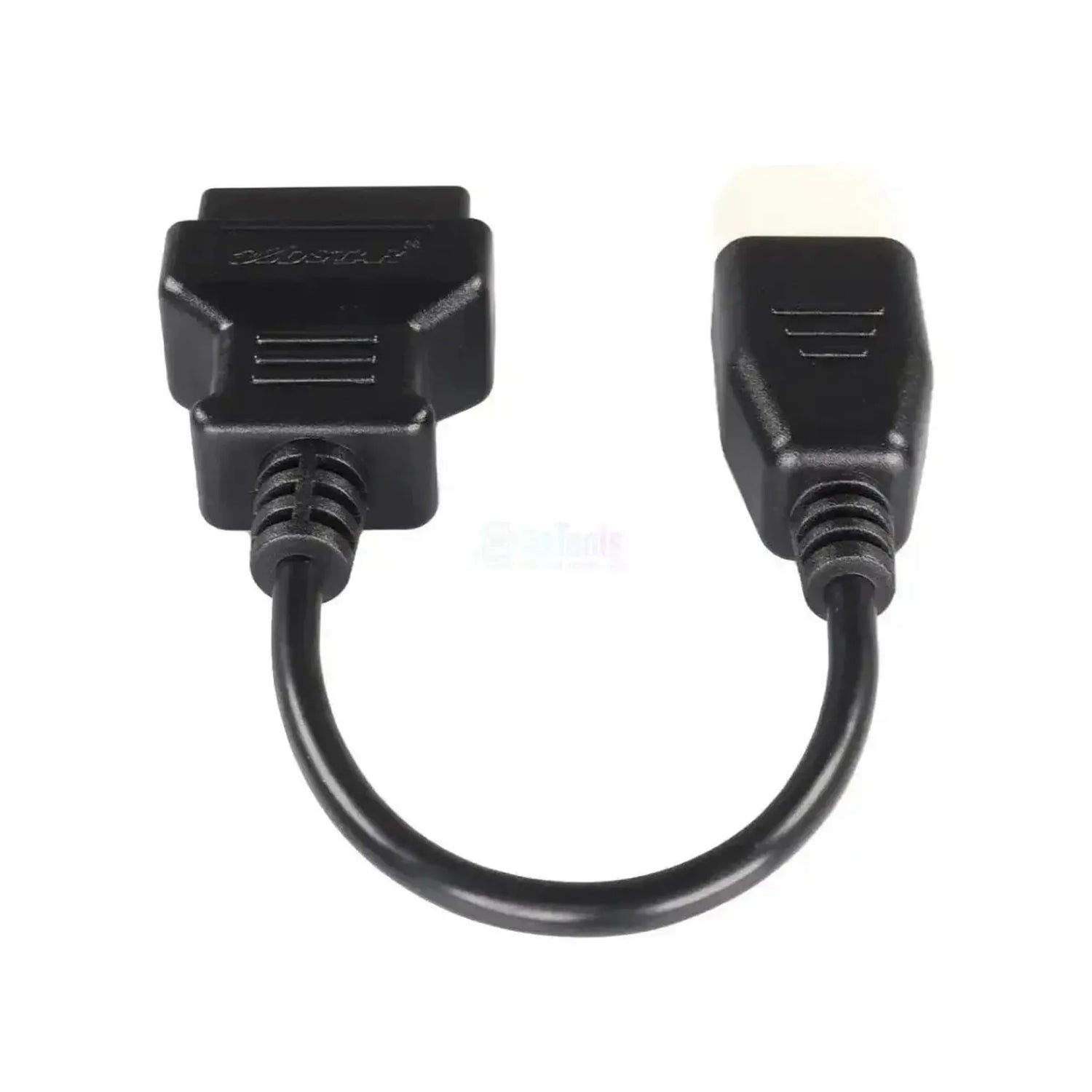

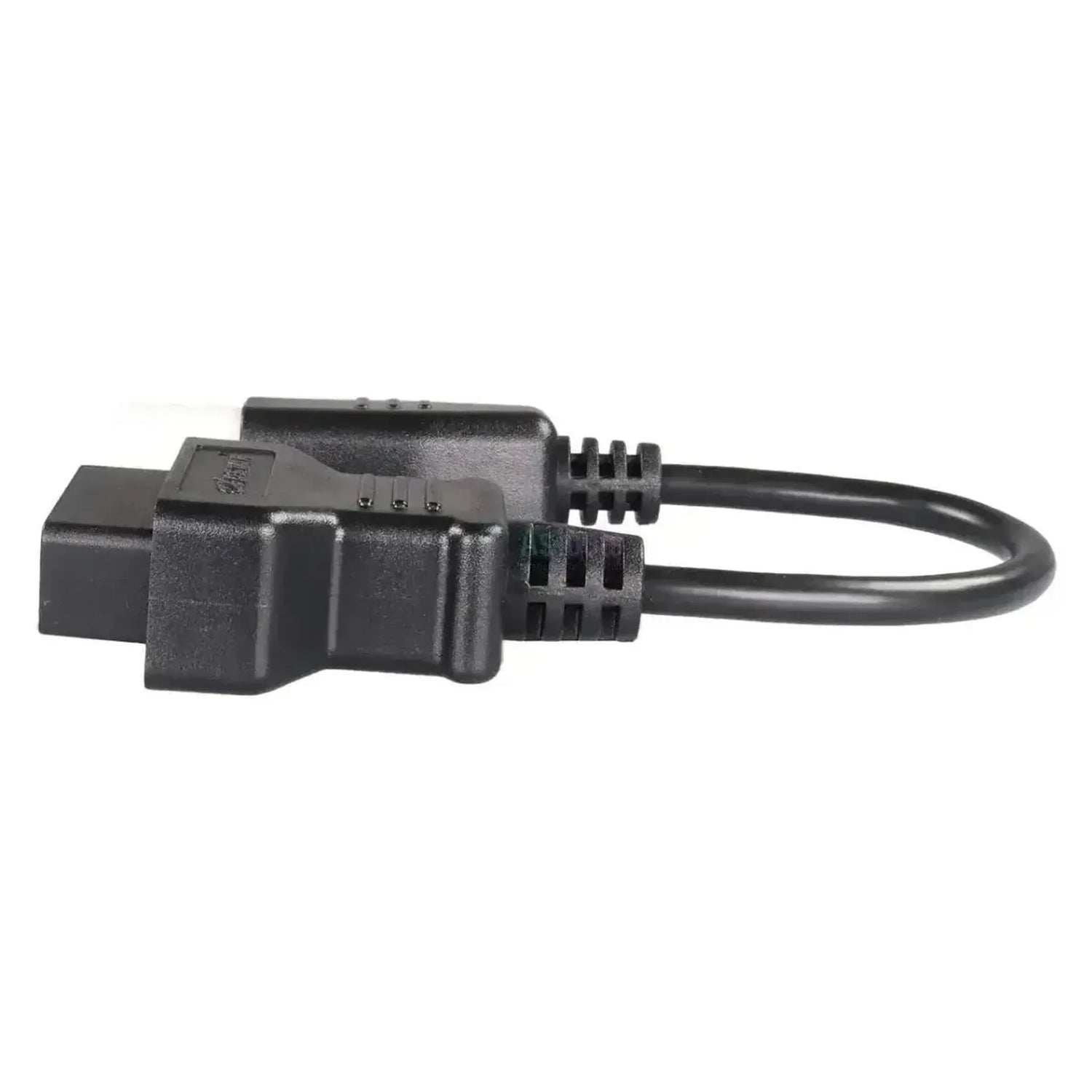

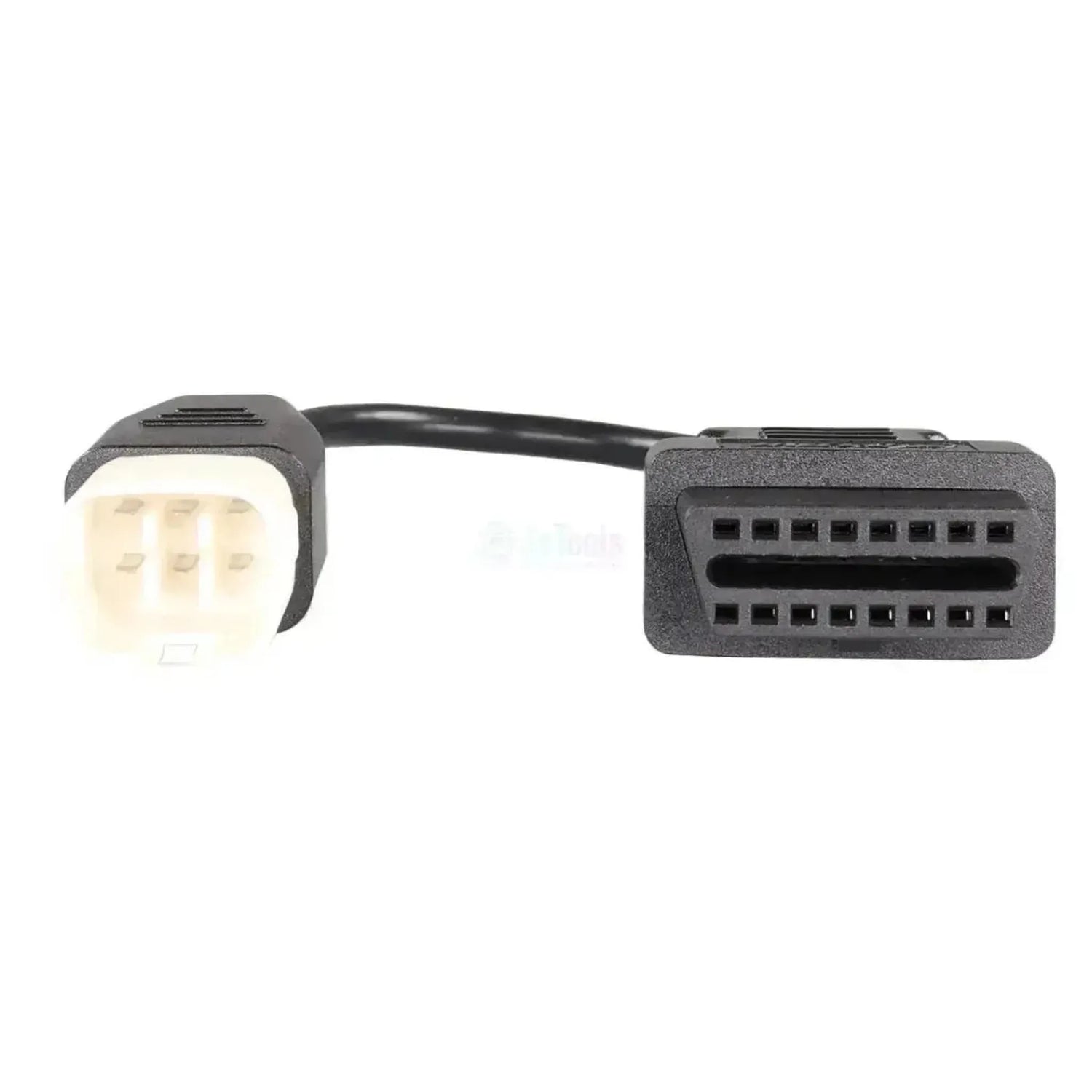

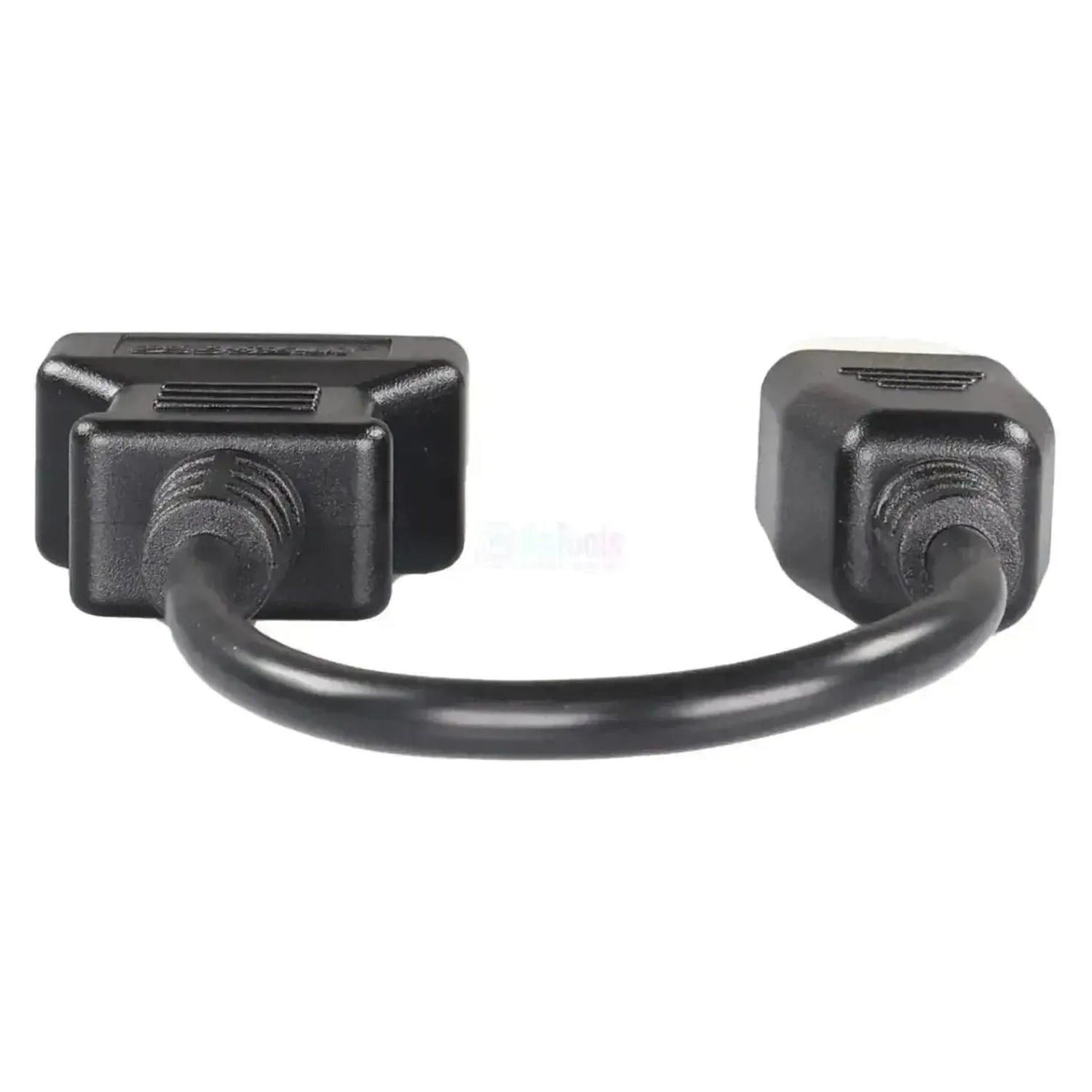

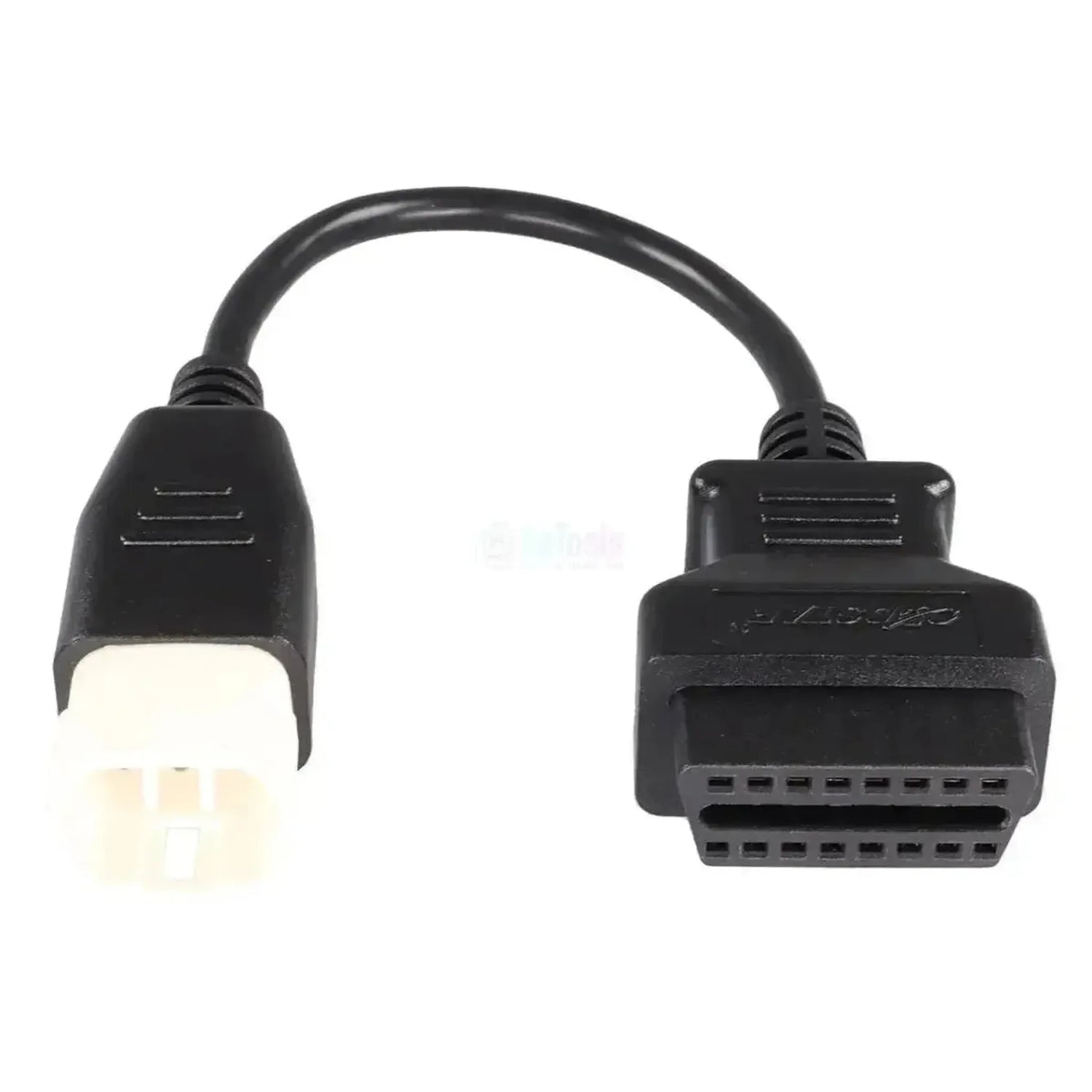

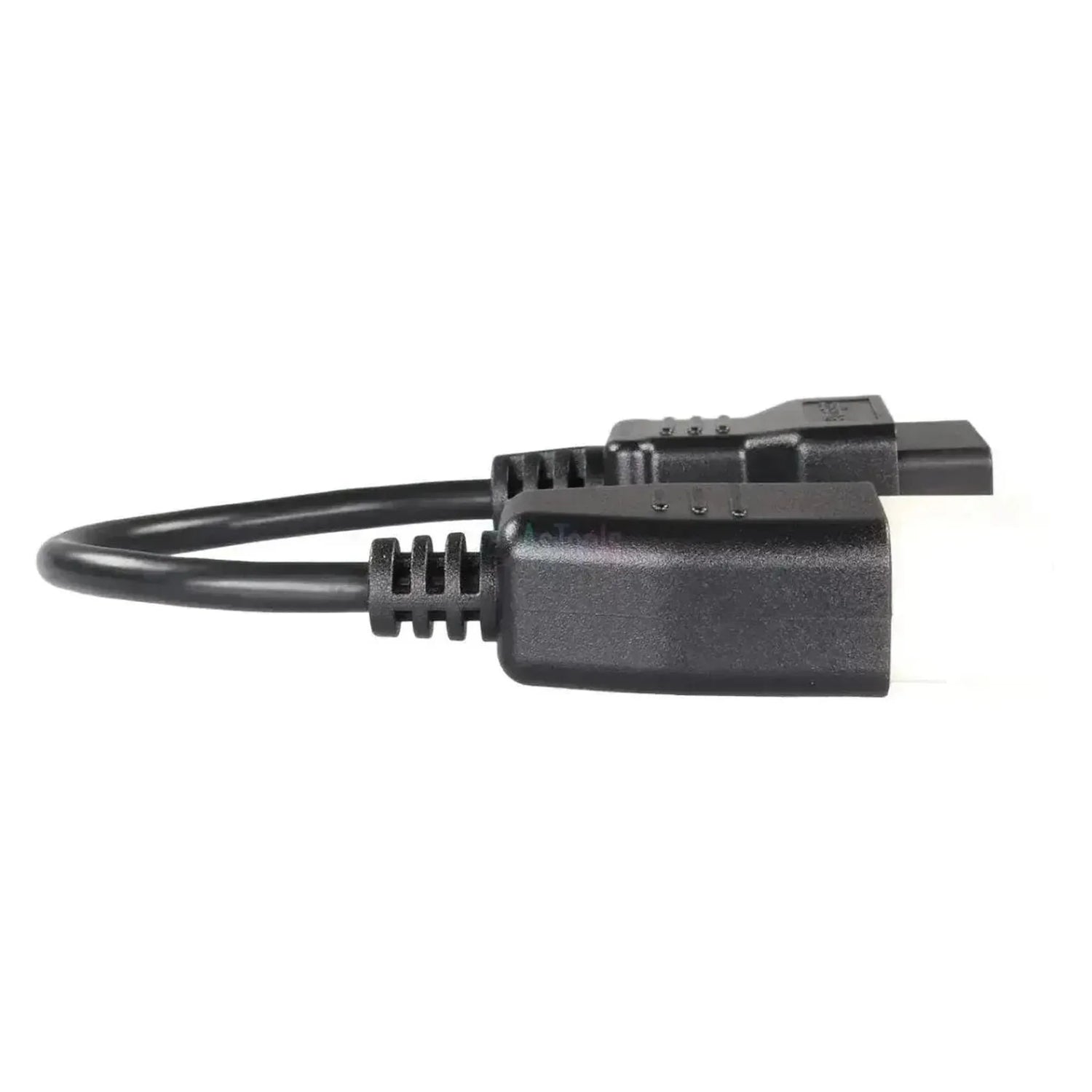

De OBDSTAR M012A is de verloopkabel voor de 6-pins diagnosestekker van Suzuki-motorfietsen. De kabel koppelt die merkeigen stekker aan de 16-pins OBD2 (J1962)-ingang van uw OBDSTAR-toestel. Aan de motorfietszijde gaat hij op de fabrieksdiagnosestekker die de motormanagementeenheid (ECU) ontsluit.

Suzuki gebruikte op een groot deel van zijn modellen een propriëtaire 6-polige diagnosestekker in plaats van een OBD2-poort. De communicatie loopt daarbij over de K-line. De kabel is volledig passief bedraad: er zit geen elektronica in en er is geen aparte interface-eenheid nodig tussen motorfiets en toestel. Wat de kabel ontsluit is de diagnoseverbinding met de ECU, niet meer dan dat. Welke functies u daadwerkelijk kunt uitvoeren, hangt af van de software en licentie van uw eigen OBDSTAR-apparaat; de kabel voegt zelf geen voertuigdekking toe.

PLUSPUNTEN

✔Direct op de Suzuki-stekker — de 6-polige zijde sluit aan op de fabrieksdiagnosestekker en de andere zijde op een standaard OBD2-ingang, zonder extra adapter.

✔Passieve bedrading — geen ingebouwde elektronica, dus ook geen extra voeding of configuratie voordat u kunt uitlezen.

✔Breed modelbereik binnen het merk — van de GSX-R1000 uit 2005 tot de V-Strom- en SV650-uitvoeringen van de laatste jaren; Suzuki hield deze stekker lang aan.

✔Afgestemd op de K-line — de pinbezetting volgt de signaallijn die Suzuki voor diagnose gebruikt.

AANDACHTSPUNTEN

✕Alleen de 6-pins Suzuki-stekker — modellen met een ander stekkertype of met een standaard OBD2-poort vallen buiten het bereik van deze kabel.

✕Niet voor andere voertuigcategorieën — de toepassing blijft beperkt tot motorfietsen; personenwagens zijn niet aan de orde.

✕Uitsluitend OBDSTAR — de kabel is bedoeld voor de eigen uitleesapparaten en programmeurs van OBDSTAR en werkt niet met apparatuur van andere merken.

✕Voegt zelf geen dekking toe — de kabel legt alleen de verbinding; welke systemen en functies beschikbaar zijn, bepaalt de software van uw eigen toestel.

Toepassingen en functionaliteiten

Via de 6-pins stekker bereikt u het motormanagement van de motorfiets.

Regeleenheden die u bereikt

Motormanagement (ECU): De regeleenheid voor brandstofinspuiting en ontsteking, die via de K-line op de 6-pins stekker is aangesloten.
Overige systemen: Of er verder nog modules bereikbaar zijn, verschilt per model en hangt af van de dekking van uw toestel.

Wat u kunt doen

Storingscodes uitlezen: De opgeslagen foutcodes uit de ECU ophalen, inclusief de informatie over systeem en storing die het toestel toont.
Storingscodes wissen: Het foutgeheugen van de motormanagementeenheid leegmaken na diagnose en herstel.
Live data meten: Realtime sensorwaarden en rijparameters uitlezen en weergeven voor analyse tijdens of na gebruik.
ECU-identificatie opvragen: Systeem- en voertuigidentificatiegegevens uit de regeleenheid halen.
Let op: Welke van deze functies daadwerkelijk beschikbaar zijn, verschilt per model en per OBDSTAR-toestel.

Compatibele voertuigen en toepassingen

Bepalend is de 6-pins diagnosestekker, niet het model. Onderstaande Suzuki-motorfietsen zijn met die stekker uitgevoerd en kunnen via deze kabel worden uitgelezen. Alleen bevestigde modellen zijn opgenomen; kijk bij twijfel eerst naar de stekker op de motorfiets zelf.

Suzuki:

GSX-R600 (K6–K10): (2006–2010)
GSX-R750 (K6–K10): (2006–2010)
GSX-R1000 (K5–K9): (2005–2009)
GSX-S750: (2015–2021)
GSX-S1000: (2015–2021)
SV650: (2016–2022)
V-Strom 650 (XT): (2012–2022)
V-Strom 1000 / 1050 (XT): (2014–2022)
Burgman 400: (2007–2021)
Burgman 650: (2003–2019)

💡

Goed om te weten: De 6-pins Suzuki-diagnosestekker zit doorgaans onder het zadel of achter een afdekpaneel bij het stuurgedeelte; raadpleeg het servicehandboek van het model voor de exacte locatie. Controleer of uw motorfiets de 6-polige stekker heeft voordat u bestelt.

Verpakkingsinhoud

1x OBDSTAR (M012A) | Suzuki 6-pins OBD – 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties

Specificatie	Omschrijving
Merk	OBDSTAR
Artikelnummer	M012A
Type	Verloopkabel
Toepassing	Suzuki 6-pins diagnosestekker op motorfietsen
Aansluiting voertuigzijde	Suzuki 6-pins OBD
Aansluiting apparaatzijde	16-pins OBD2
Communicatie	K-line
Regeleenheden	Motormanagement (ECU)
Segment	Motorfiets
Ondersteunde merken	Suzuki
Modelbereik	Modellen vanaf 2003 tot en met 2022 zoals hierboven vermeld, mits voorzien van de 6-pins diagnosestekker
Nodig om te gebruiken	OBDSTAR uitleesapparaat met motorfietsdekking, zoals de MS50, MS70 of MotoMaster
Aanvullend nodig	Geen; de kabel is passief bedraad en werkt zonder voeding
Gewicht	0,25 kg
