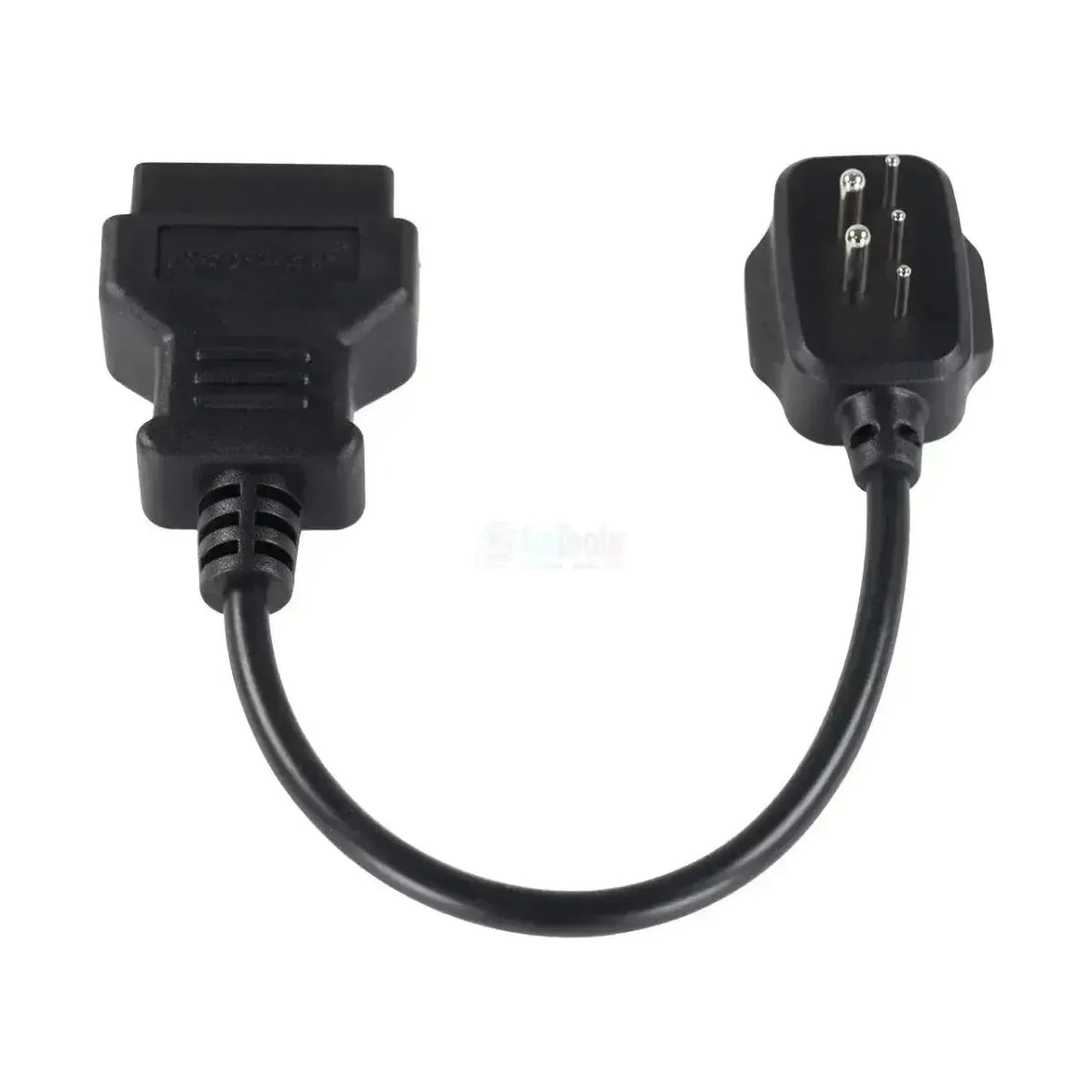

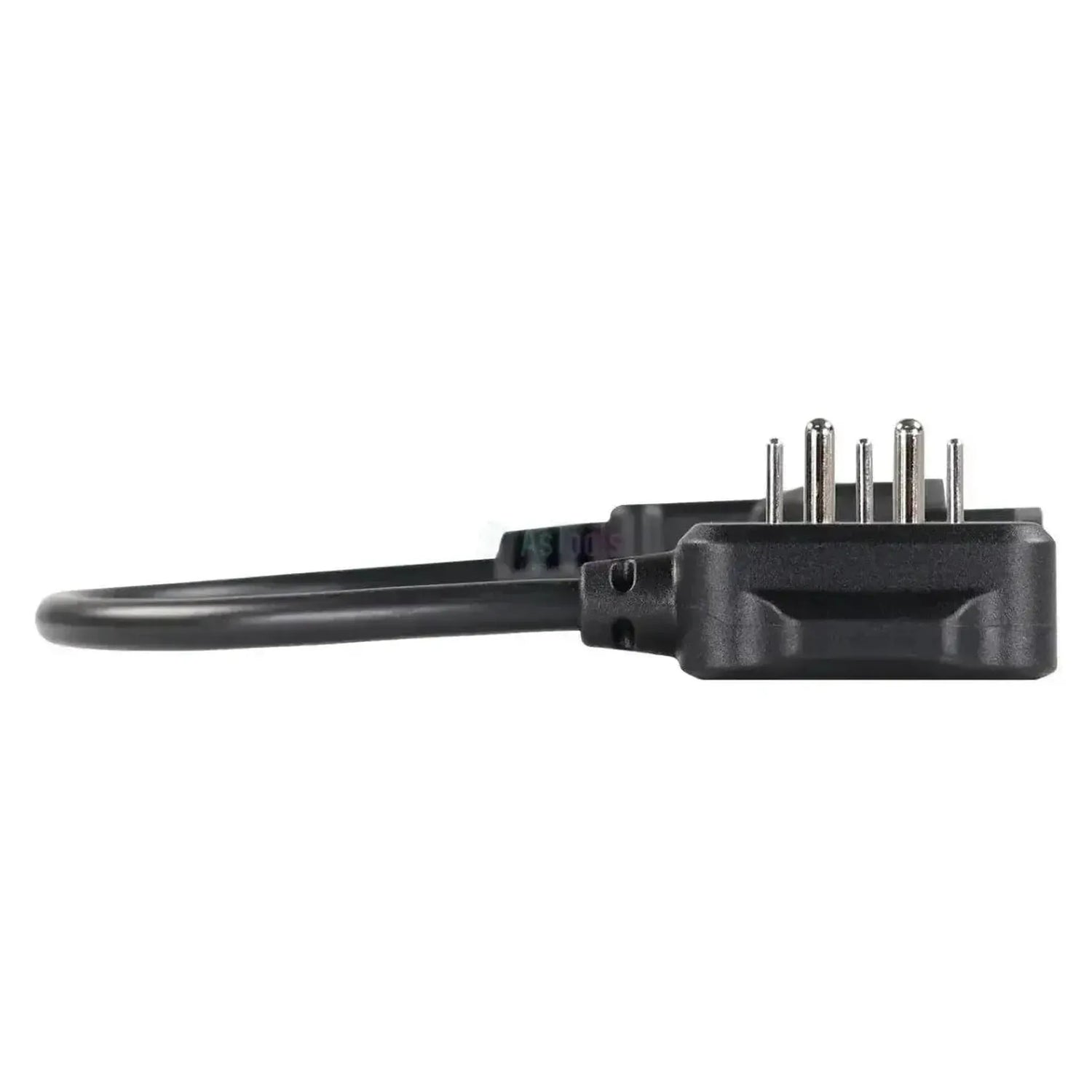

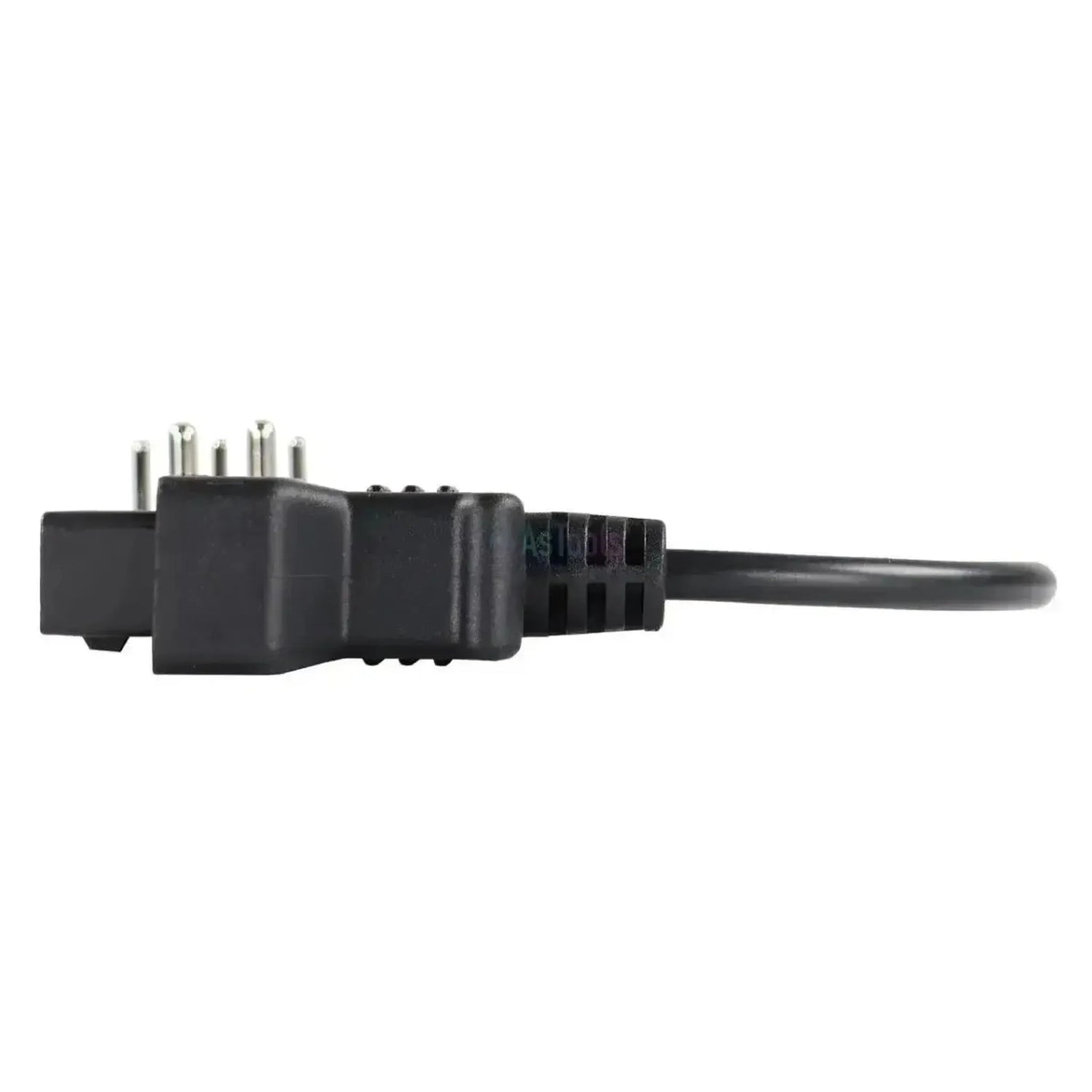

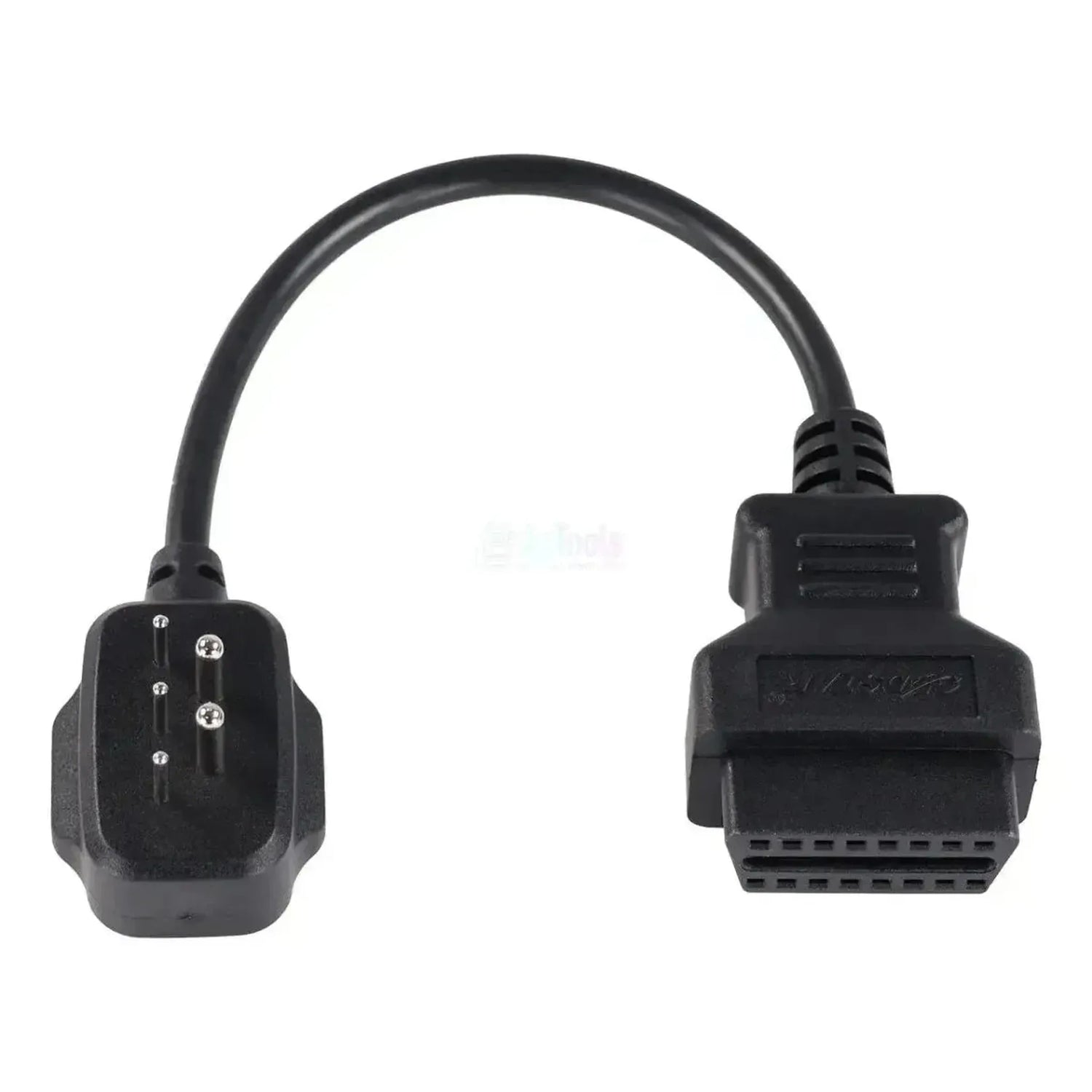

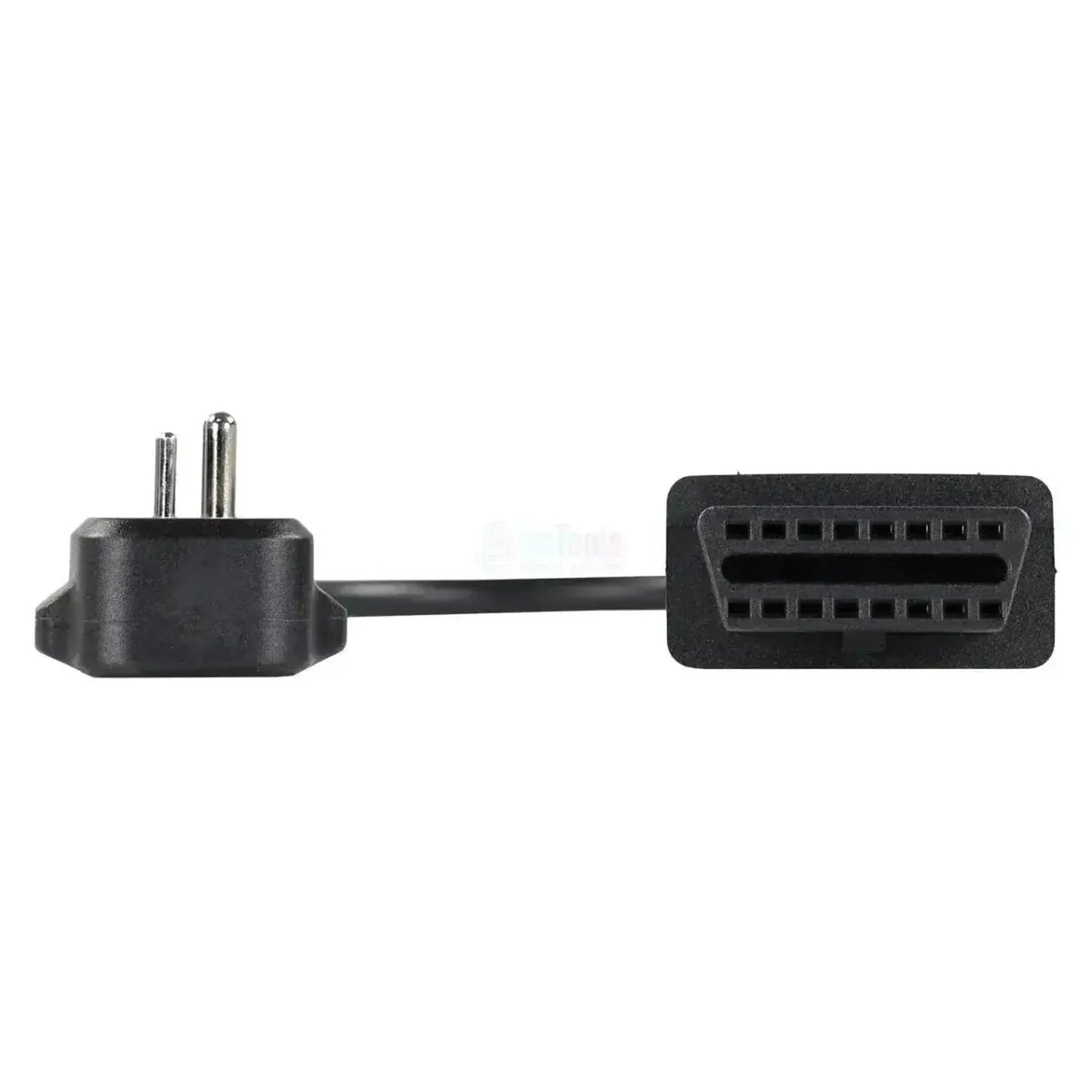

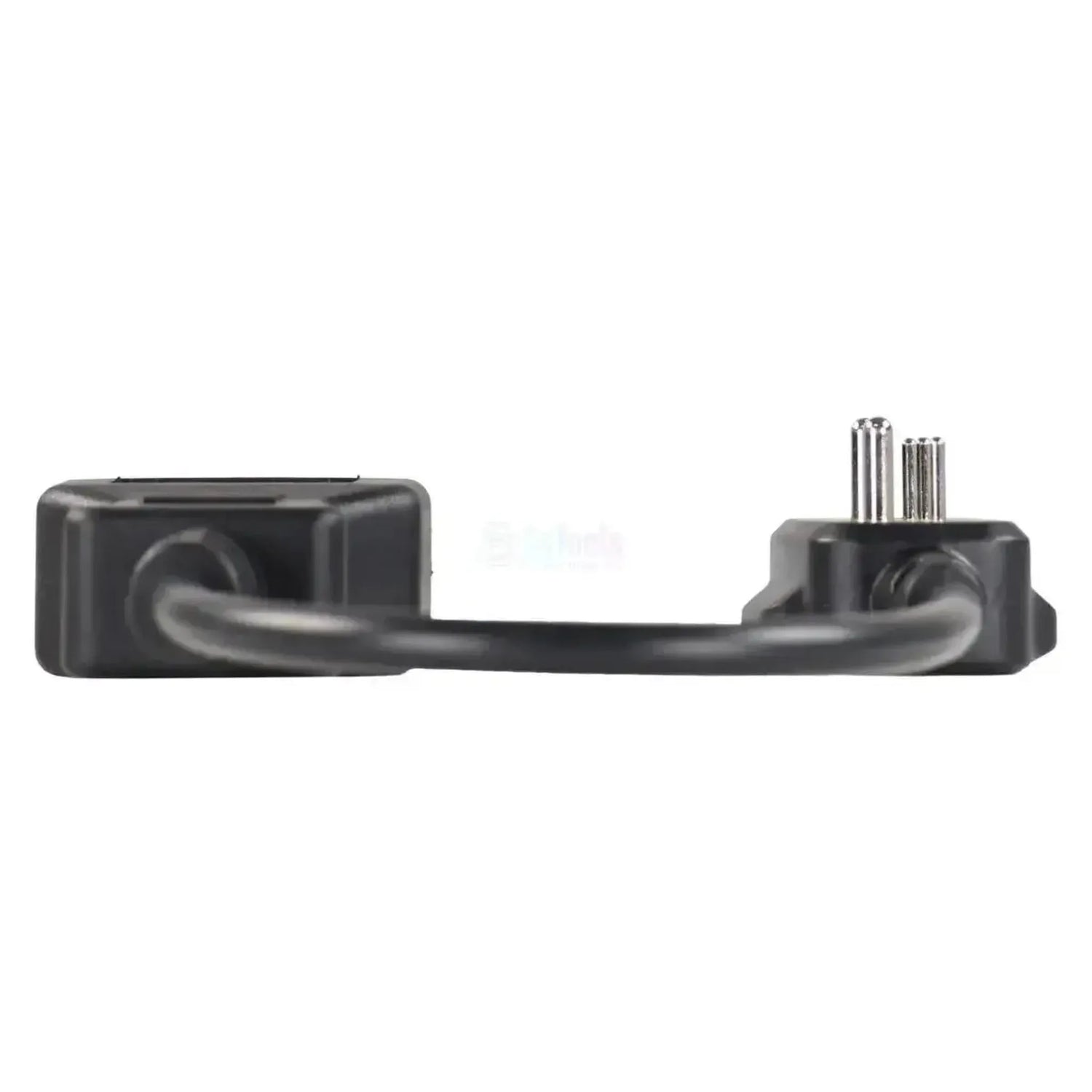

OBDSTAR EM001 är övergångskabeln för 5-polig OBD-uttaget på NIU-mopeder. Den omvandlar uttaget till en standard 16-polig OBD2-kontakt (J1962). 5-polig-sidan ansluts till diagnostikuttaget på mopeden; 16-polig-sidan ansluts till ditt diagnostikinstrument eller till en mellanliggande RS232/RS485-omvandlare.
NIU använder en egen 5-polig diagnostikstekker på sina elektriska tvåhjulingar i stället för bil-OBD2-kontakten. Kabeln ansluter både till batteridiagnostikporten och till fordonets diagnostikuttag, vilket gör data från batteristyrsystemet (BMS) tillgängligt tillsammans med vanlig diagnostikdata. Kabeln öppnar mopeden diagnostiksocket; vad du får ut ur den beror på ditt eget instruments programvara. Källan nämner NIU U-serien och M-serien som understödda serier utan att specificera årsmodeller.
FÖRDELAR
VIKTIGA BEGRÄNSNINGAR
Tillämpningar och funktionaliteter
Via denna anslutning når du diagnostiksockeln och batterisidan på mopeden.
Styrenheter som du når
- Batteristyrsystem (BMS): Tillgängligt via direktanslutning till batteridiagnostikporten för batteristatus och celldata.
- Fordonets diagnostikuttag: Mopeden ordinarie diagnosticsocket för felkodläsning och systemkontroll.
Vad du kan göra
- Läsa BMS-data: Hämta status för batteripacket och celldata.
- Läsa felkoder: Hämta lagrade felkoder från mopeden för systemkontroll.
- Få åtkomst till specialfunktioner: Begära information och utföra specifika funktioner via fordonets diagnostiksocket.
- Koppla in ytterligare adaptrar: Använd kabeln som standard OBD-uttag mot till exempel en RS232/RS485-omvandlare.
- Observera: Vilka data och funktioner som är tillgängliga varierar beroende på modell och OBDSTAR-instrument.
Kompatibla fordon och tillämpningar
Det är 5-polig NIU-uttaget som är avgörande, inte modellen. Källan nämner U-serien och M-serien som understödda serier och specificerar inga årsmodeller; kontrollera därför stekern på själva mopeden.
NIU:
- U-serien: Modeller med 5-polig OBD-uttag.
- M-serien: Modeller med 5-polig OBD-uttag.
Innehåll i förpackningen
- 1x OBDSTAR (EM001) | NIU 5-polig OBD – 16-polig OBD2 Övergångskabel | Moped
Tekniska specifikationer
| Specifikation | Beskrivning |
|---|---|
| Tillverkare | OBDSTAR |
| Artikelnummer | EM001 |
| Typ | Adapterkabel |
| Tillämpning | Diagnostik för elektriska mopeder |
| Fordonssidans anslutning | 5-polig OBD (NIU) |
| Enhetssidans anslutning | 16-polig OBD2 (J1962) |
| Styrenheter | Batteristyrsystem (BMS) och fordonets diagnostikuttag |
| Segment | Snormopped |
| Märken som stöds | NIU |
| Modellomfattning | NIU U-serien och M-serien med 5-polig OBD-uttag; årsmodeller är inte specificerade |
| Krävs för användning | OBDSTAR läsapparat med motorcykelsupport, såsom MS50, MS70 eller MotoMaster |
| Ytterligare nödvändigt | RS232/RS485-kontakt för 4-tums instrument som MotoMaster (ingår inte) |
| Vikt | 0,1 kg |
