Discover similar products: Fordon OBD-förlängningskablar och adaptrar, OBDSTAR
OBDSTAR  |  SKU: TCM-025

OBDSTAR (TCM-025) | ZF (8HP45-TC275) 16-polig TCM – 15-polig DB15 adapterkabel | Personbil

€31,95 inkl.
€26,40 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

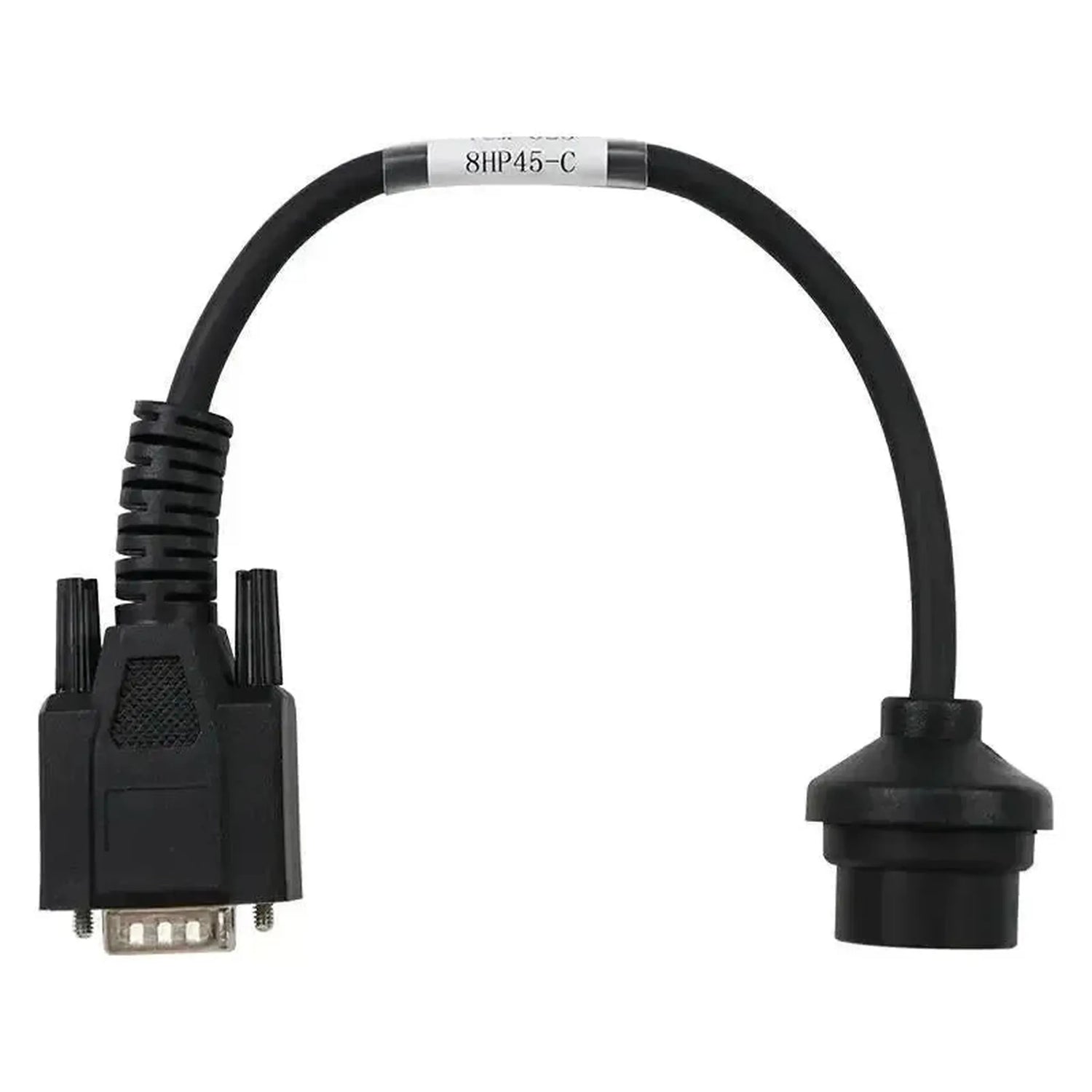

OBDSTAR TCM-025 är en adapterkabel med en 16-polig rundstickare på fordonssidan för transmissionsstyrenheten och en 15-polig DB15-kontakt på apparatsidan. Den 16-poliga sidan ansluts direkt till höljeskontakten på en ZF 8HP45 Gen 3-enhet som sitter på transmissionshöljet; även en demonterad enhet kan du ansluta direkt.

Denna kabel är specifikt avsedd för TCM's med Infineon TC275-processor, tredje generationen av ZF 8HP45-automaten. Denna variant förekommer framför allt i Jaguar, Land Rover, BMW, Mini och olika FCA/Stellantis-modeller från årsmodell 2013 och senare. Anslutningen fungerar helt oberoende av fordonets OBD2-system: DB15-sidan överför signalledningarna till programmeraren, som använder de protokoll och datalinjer som är relevanta för TC275 vid TCM-servicåtgärder. Kabeln ger åtkomst endast till denna styrenhet. Tidigare generationer och andra ZF-transmissionstyper stöds inte, liksom utföranden med en annan processor. Vilka servicåtgärder som är möjliga bestäms av programvaran i din egen OBDSTAR-apparat; kabeln lägger inte till någon funktionalitet i sig.

FÖRDELAR

✔Oberoende av OBD2 — omprogrammering är möjlig utan att använda fordonets diagnosesystem.
✔Även på en lös enhet — en demonterad TCM kan ansluts direkt för servicåtgärder utanför fordonet.
✔Omfattande märkesomfattning — tillämpningar för Jaguar, Land Rover, BMW, Mini och FCA/Stellantis-modeller med TC275-processor.
✔Användbar vid utbyte — stöder kopiering av en defekt enhet till en ersättnings-TCM och initiering därefter.

VIKTIGA BEGRÄNSNINGAR

✕Endast OBDSTAR — kabeln fungerar med OBDSTAR-diagnostiska enheter och programmerare; diagnostikhårdvara från andra tillverkare kan du inte använda med den.
✕Ingen extra funktionalitet — kabeln gör enheten åtkomlig; vilka servicåtgärder du kan utföra bestäms av programvaran i din egen apparat.
✕Endast Gen 3 med TC275 — tidigare generationer eller andra ZF-transmissionstyper stöds inte; för TC277-utförandet finns en separat kabel.
✕Variabel för BMW och Mini — huruvida TC275-processorn är närvarande beror på årsmodell och produktionsvariant; förverifiering krävs.

Tillämpningar och funktionaliteter

TCM-025 förbinder en ZF 8HP45 Gen 3-enhet med TC275-processor till DB15-ingången på din OBDSTAR-apparat.

Styrenheter som du når

  • ZF 8HP45 Gen 3 TCM: Transmissionsstyrenheten med Infineon TC275-processor, via den 16-poliga rundstickaren på höljet.
  • Demonterad enhet: Samma anslutning är användbar när TCM ligger på arbetsbänken utanför fordonet.

Vad du kan göra

  • Läsa TCM-data: Hämta styrenhetsdata via kabelanslutningen för analys eller som säkerhetskopia.
  • Skriva eller flasha programvara: Skriv ersättnings- eller uppdaterad programvara till TC275-processorn för att uppdatera eller återställa firmware-nivå.
  • Utföra kopieringsprocedur: Läs original TCM-data och skriv till en ersättningsenhet, så att en defekt TCM kan bytas utan fordonsspecifik omkodning via återförsäljaren.
  • Initialisera efter utbyte: Efter att ha skrivit rätt programvaruversion utför du initieringsstegen som förbereder den nya TCM för användning.
  • Anmärkning: Vilka av dessa steg som är tillgängliga beror på programvaran och licensen för din OBDSTAR-programmerare; kabeln etablerar endast anslutningen.

Kompatibla fordon och tillämpningar

Processorvarianten på TCM är avgörande, inte modellen. Fordon som anges nedan är utrustade med ZF 8HP45 Gen 3-enheten med TC275-processor. Verifiera alltid den exakta processorvarianten på den befintliga TCM före användning.

BMW:

  • 1-serie F20 / F21 LCI (118i, 120i, M140i): (2015–2019)
  • 2-serie F22 / F23 (220i, M240i): (2014–2021)
  • 3-serie F30 / F31 / F34 LCI (320i, 330i, 340i): (2015–2019)
  • 4-serie F32 / F33 / F36 LCI (420i, 430i, 440i): (2015–2021)
  • 5-serie G30 / G31 (520i, 530i, 540i tidiga versioner): (2017–2020)

**Chrysler:**

  • 300 (V6-modeller): (2015–2021)

**Dodge:**

  • Charger (V6-modeller): (2015–2021)
  • Challenger (V6-modeller): (2015–2021)

Jaguar:

  • F-Pace X761: (2016–2021)
  • F-Type X152: (2013–2020)
  • XE X760: (2015–2021)
  • XF X260: (2015–2021)
  • XJ X351: (2013–2019)

**Jeep:**

  • Grand Cherokee WK2 (V6-modeller): (2015–2021)

Land Rover:

  • Discovery 4: (2013–2016)
  • Discovery 5: (2017–2021)
  • Range Rover Sport L494: (2013–2022)
  • Range Rover Vogue L405: (2013–2021)

Mini:

  • Olika modeller med 8HP45 Gen 3 (LCI-versioner): (2015–2019)

Ram:

  • 1500 Classic / V6 Pentastar-modeller: (2015–2021)
💡
Bra att veta: TCM-anslutningen på ZF 8HP45 Gen 3 sitter direkt på transmissionshuset, och en separat enhet kan du ansluta direkt till den. För BMW- och Mini-modeller beror förekomsten av TC275-processorn på tillverkningsår och produktionsvariант, så två till synes identiska bilar kan skilja sig åt. Kontrollera den exakta processorversionen på den befintliga TCM innan du beställer.

Innehåll i förpackningen

  • 1x OBDSTAR (TCM-025) | ZF (8HP45-TC275) 16-polig TCM – 15-polig DB15 Adapterkabel | Personbil

Tekniska specifikationer

Specifikation Beskrivning
Tillverkare OBDSTAR
Artikelnummer TCM-025
Typ Adapterkabel
Tillämpning Läsa, programmera, klona och initialisera ZF 8HP45 Gen 3-enheter med TC275-processor

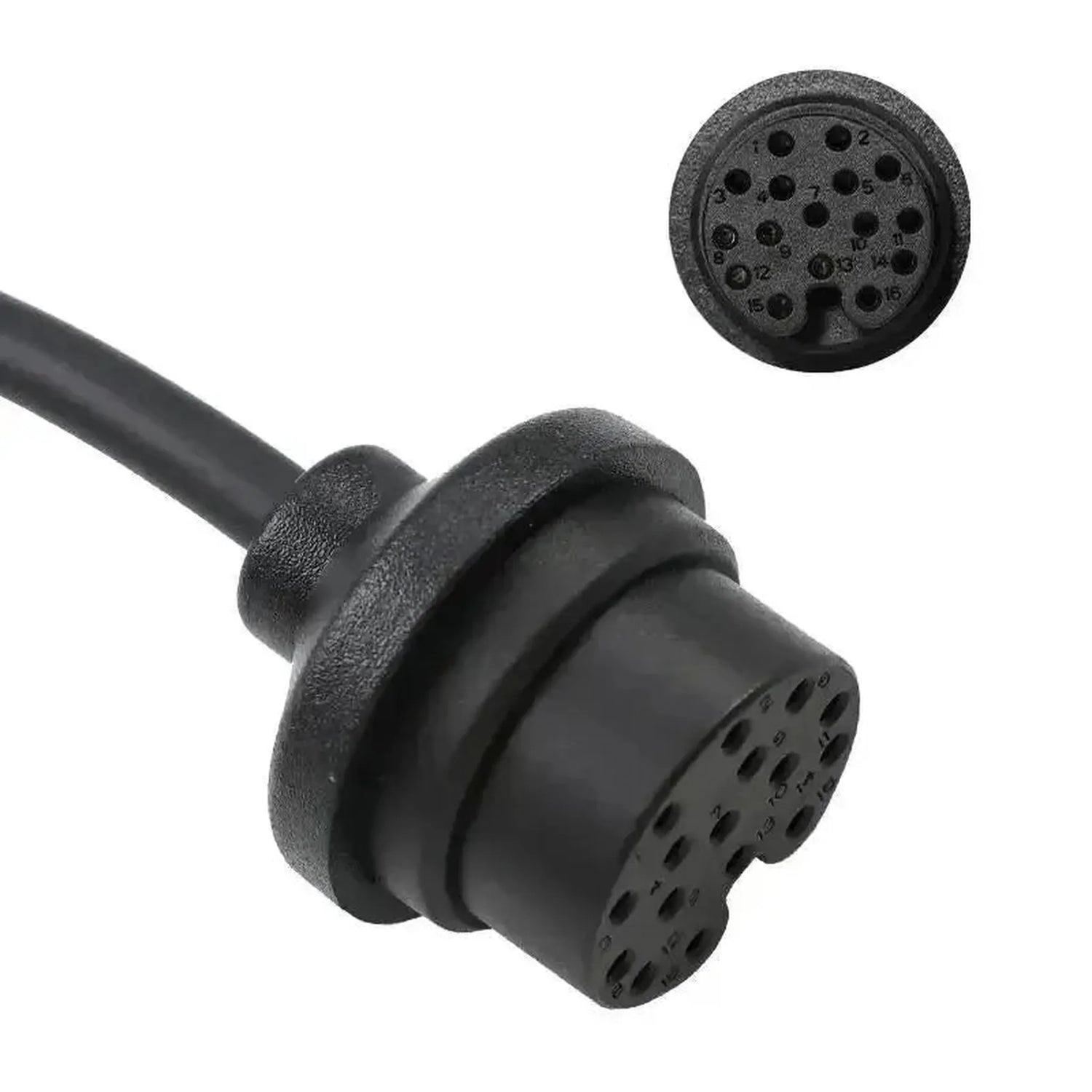

Fordonssidans anslutning ZF (8HP45-TC275) 16-polig TCM

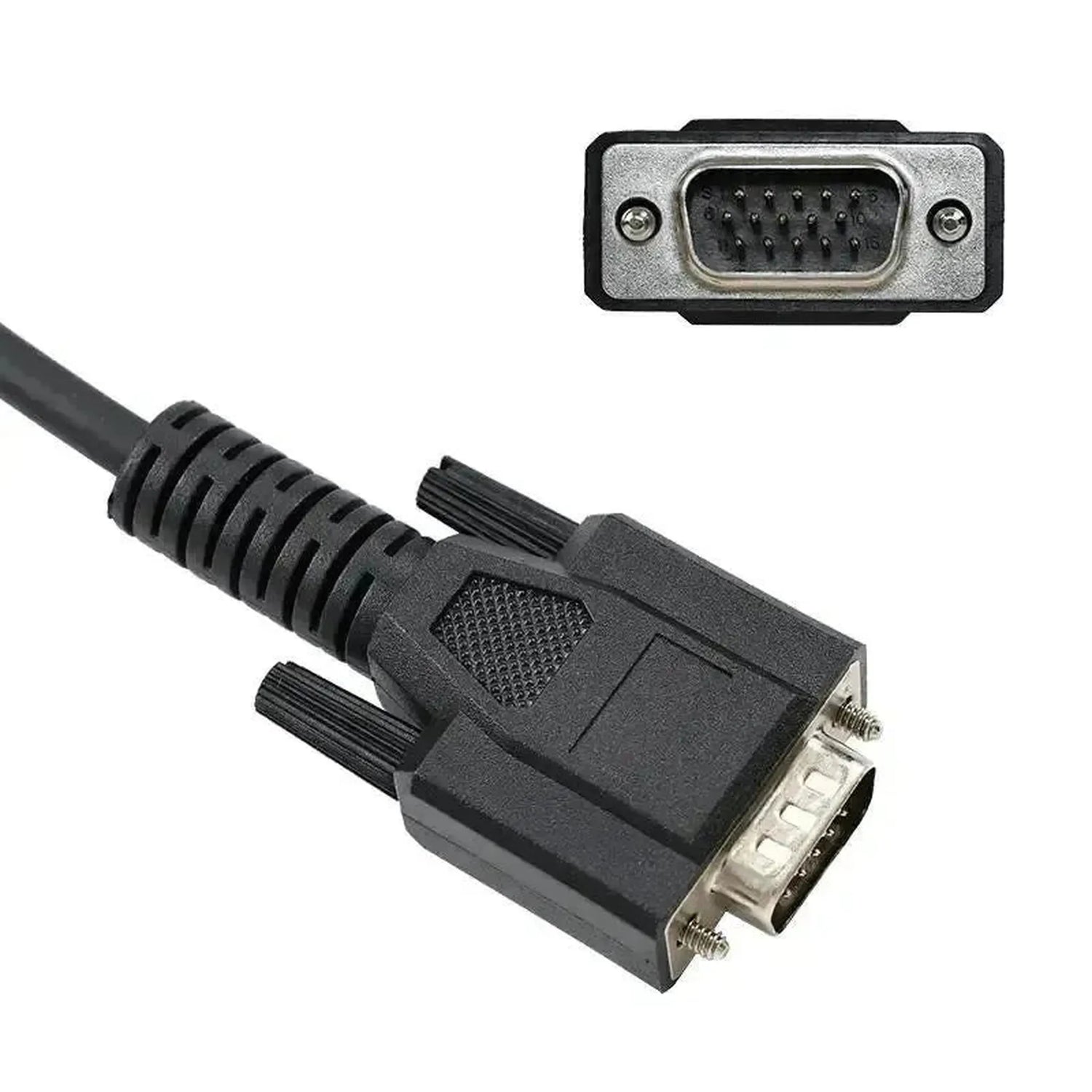

Enhetssidans anslutning 15-polig DB15
Styrenheter Transmissionsenhetsmodul (TCM) med Infineon TC275-processor
Segment Personbil
Märken som stöds BMW, Chrysler, Dodge, Jaguar, Jeep, Land Rover, Mini och Ram
Modellomfattning Modeller med ZF 8HP45 Gen 3-enhet med TC275-processor, tillverkningsår 2013 och senare
Krävs för användning OBDSTAR-programmerare med 15-polig DB15-gränssnittet, såsom DC706 med MP001-kit
Vikt 0,1 kg
