Jaltest  |  SKU: JDC571.9

Jaltest (JDC571.9) | Linde 7+7-polig OBD - 26-polig DB26 adapterkabel | Lyft- och lyftverktyg

€151,95 inkl.
€125,58 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

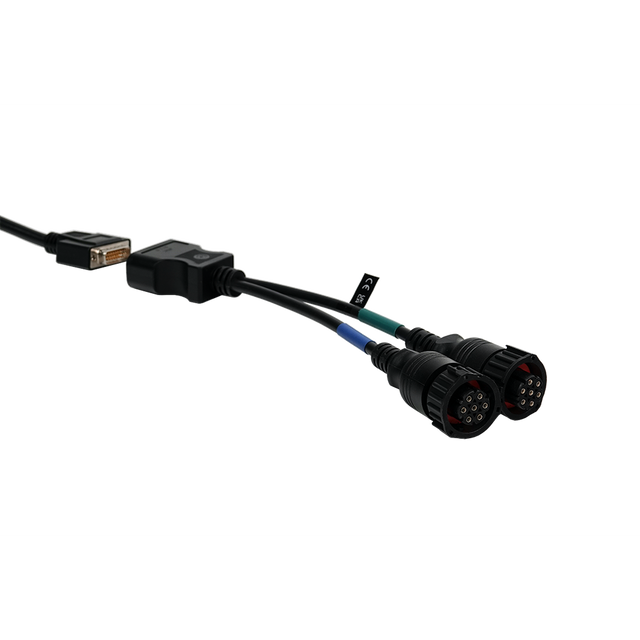

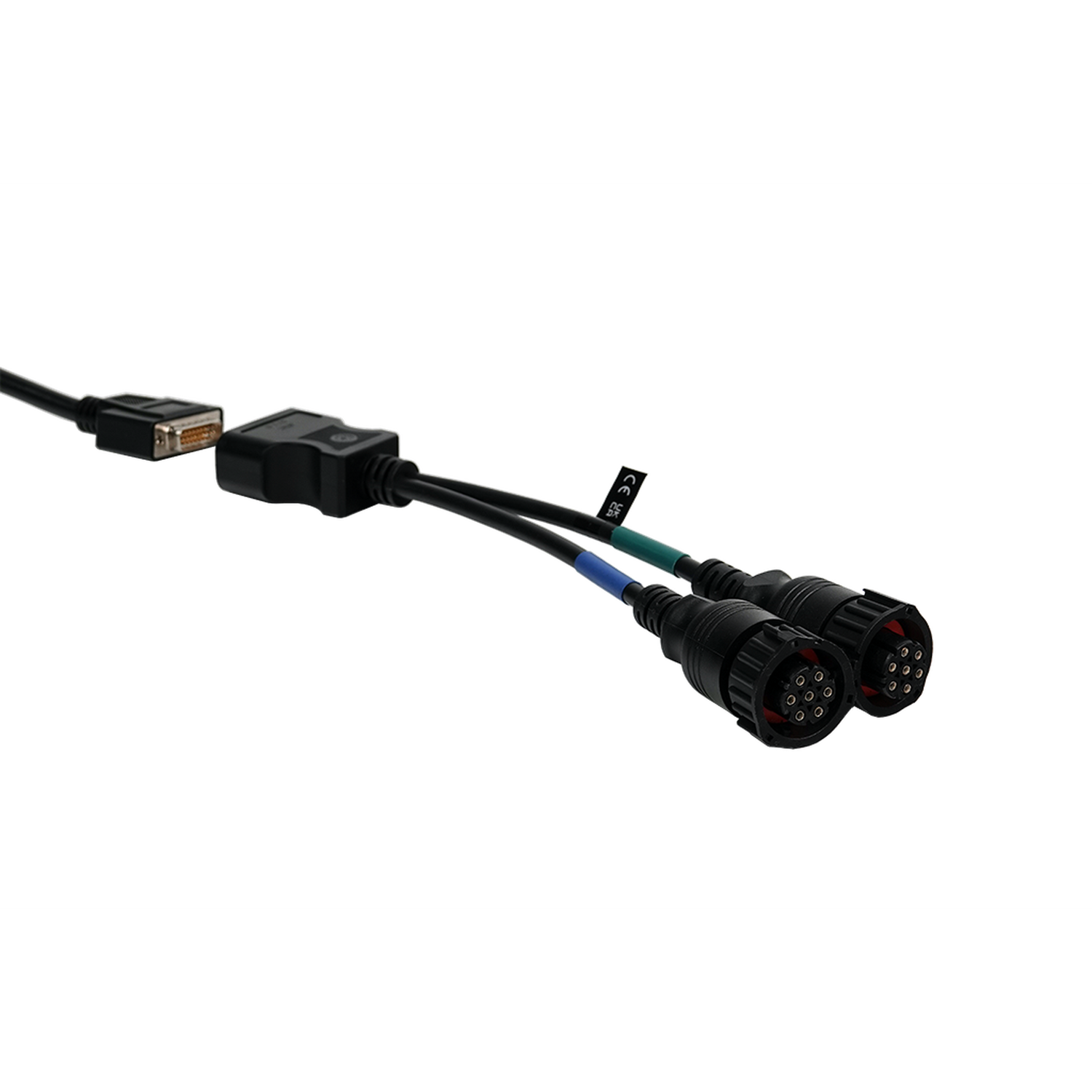

Jaltest JDC571.9 är diagnosekabeln för Linde-trucks med en dubbel rundstift. Vid 26-polig DB26-kopplingen delar sig kabeln i två grenar som båda slutar på en rund 7-stifts kontakt med svart tandad ring och rött tätningsband: Den ena grenen har en blå märkeringsring, den andra en grön. På så sätt är de två grenarna lätta att hålla isär vid anslutning. DB26-stiftändelsen ansluts direkt till gränssnittskavelns huvudkabel, utan 16-stifts mellanstycke.

Därmed skiljer sig denna kabel från de två andra Linde-kablarna: JDC552A har en rund 7-stifts anslutning och JDC554A en rektangulär 4-stifts, och båda går till 16-stifts OBD2. När anslutningen är etablerad når Jaltest-programvaran Linde-modulerna LHC för hydrauliken, LTC för transmissionen och LDC för displayen, och beroende på drivlinjen även motorstyrningarna för diesel-, gas- och bensinversion eller kraftmodulen LAC för de elektriska truckarna. Eftersom båda anslutningarna sammanfogas i en kabel behöver du inte byta under diagnostiseringsarbetet. Kabeln ingår i Jaltest MHE.

FÖRDELAR

✔Båda 7-stifts anslutningarna i en kabel, identifierbara på den blå och gröna märkeringsringen, så att du inte behöver byta.
✔Ansluts med 26-polig DB26 direkt till gränssnittets huvudkabel; ingen separat 16-polig diagnostikkabel behövs.
✔Når Linde-modulerna LHC (hydraulik), LTC (transmission) och LDC (display).
✔Även motorstyrningarna för dieseltrucks är täckta, från EDC 15 VM till EDC 17 CP20.

VIKTIGA BEGRÄNSNINGAR

✕För denna referens finns ingen offentlig modellista; utgå från den dubbla rundstiften på själva trucken.
✕Elektriska Linde-trucks använder andra moduler, såsom kraftmodulen LAC, och inte motorstyring.
✕Endast för den dubbla 7-stifts versionen: För en enskild rund 7-stifts är JDC552A rätt kabel och för den rektangulära 4-stifts är det JDC554A.
✕Gränssnitssidan är en 26-stifts DB26, inte 16-stifts OBD2; denna stiftändelse passar inte på en OBD2-kabel.

Tillämpningar och funktionaliteter

Via denna anslutning når du med Jaltest-programvaran truckens styrenheter. Vilka system som finns varierar beroende på serie och drivlinje. Enheterna nedan ingår i Jaltest MHE-täckningen för Linde.

Styrenheter som du kan komma åt

  • LHC (CAN), hydraulikstyring: Styrning av lyft- och vipp-funktionerna.
  • LTC (CAN), transmissionsstyring: Drivlinjens styrenhet.
  • LDC (CAN), instrumentpanel: Truckens display.
  • LAC, kraftmodul: Kraftmodulen för de elektriska versionerna.
  • EDC 15 VM, EDC 16 U31 och EDC 17 CP20, dieselmotorstyring: De successiva motorstyrningarna för dieseltruckar.
  • GCP och EControls ECM 4G, motorstyring: Motorstyrningarna för gas- och bensinversionerna.
  • LPF (CAN), avgasnärrening: Partikelfilterstyring på trucks som är utrustade därmed.

Vad du kan göra

  • Läs och radera felkoder: Läs felminnet från styrenheten, med beskrivning av den detekterade störningen.
  • Visa mätvärden: De aktuella värdena från sensorer anslutna till styrenheten, i siffror och diagram.
  • Spåra underhål: Underhållsintervaller och utfört arbete, med serviceprotokoll.
  • Utför tilläggsprocedurer: De extra procedurer som Jaltest erbjuder per styrenhet, för såvitt de är tillgängliga för systemet.

Kompatibla fordon och tillämpningar

Stiftändelsen avgör, inte modellen. Denna kabel passar alla Linde-trucks med två runda 7-stifts anslutningar bredvid varandra. Räknar du bara en, är JDC552A rätt kabel; är stiftändelsen rektangulär med fyra stiftpositioner, är det JDC554A.

Linde (avgränsning):

  • Dubbel rund 7-stifts anslutning: versionen som denna kabel är gjord för
  • Enskild rund 7-stifts anslutning: hör till JDC552A
  • Rektangulär 4-stifts anslutning: hör till JDC554A
💡
Bra att veta: De två runda anslutningarna sitter i hytten vid förarplatsen. För gaffeltruckar och lagringstruckar har aldrig någon standardiserad diagnostikstiften föreskrivits, så märkspecifika utföranden som detta förblir i bruk även på nyare trucks. Räkna antalet runda stiftändelseöverslag på maskinen själv innan du beställer.

Innehåll i förpackningen

  • 1x Jaltest (JDC571.9) | Linde 7+7-stifts OBD - 26-stifts DB26 Adapterkabel | Lyft- och lyftningsapparater

Tekniska specifikationer

Specifikation Beskrivning
Tillverkare Jaltest (Cojali)
Referensnummer JDC571.9
Typ Adapterkabel
Tillämpning Linde-trucks med dubbel rund 7-stifts anslutning
Maskinanslutning 7+7-stifts OBD, rund; grenar märkta blå och grön
Anslutning gränssnittssida 26-polig DB26
Styrenheter LHC (hydraulik), LTC (transmission), LDC (display), LAC (kraftmodul), EDC 15 VM, EDC 16 U31 och EDC 17 CP20, GCP och EControls ECM 4G (motor), LPF (avgasnärrening)
Segment Lyft- och lyftutrustning
Jaltest-modul Jaltest MHE
