Jaltest  |  SKU: JDC525A

Jaltest (JDC525A) | Claas/Renault 14-polig OBD - 16-polig OBD2 adapterkabel | Lantbruksfordon

€113,95 inkl.
€94,17 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

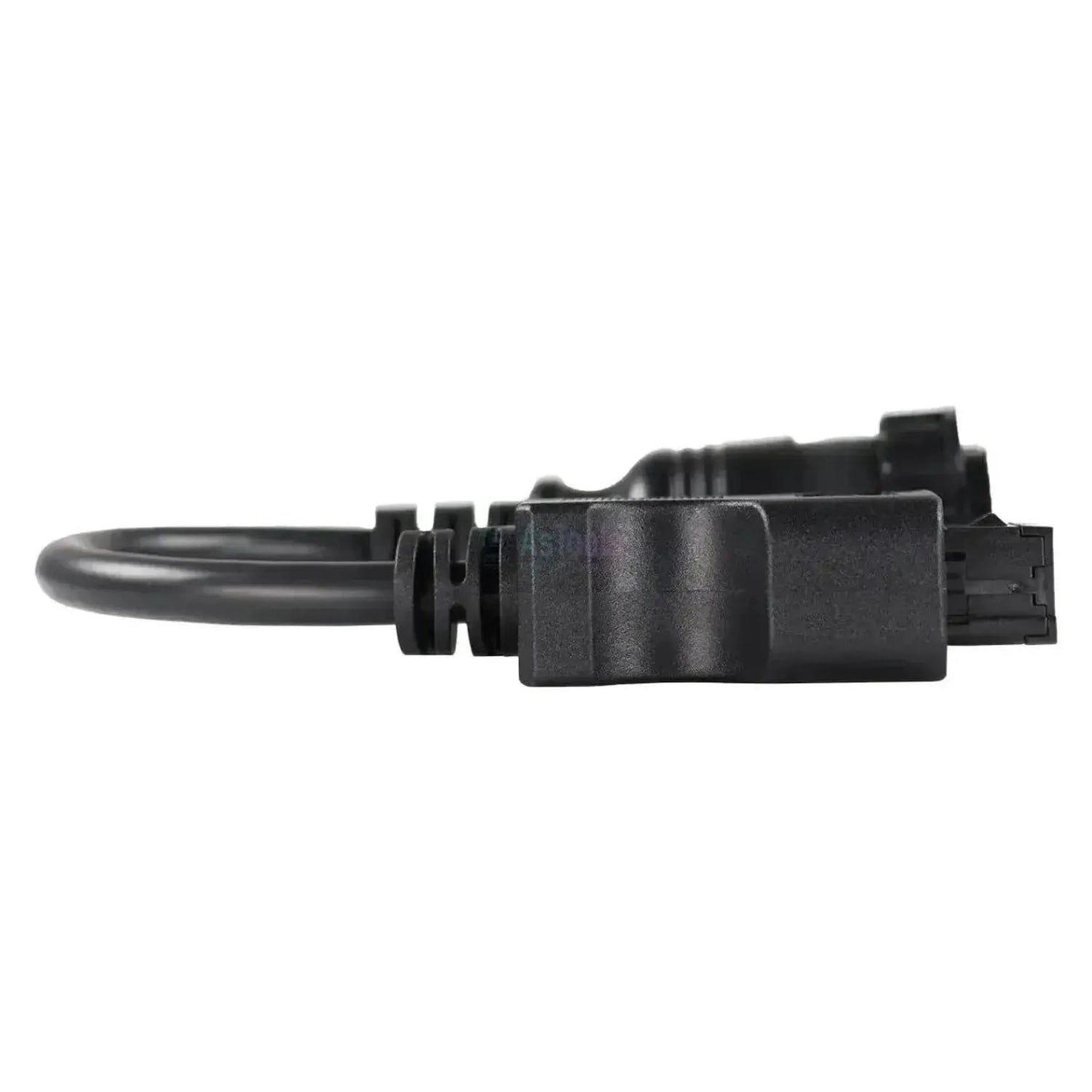

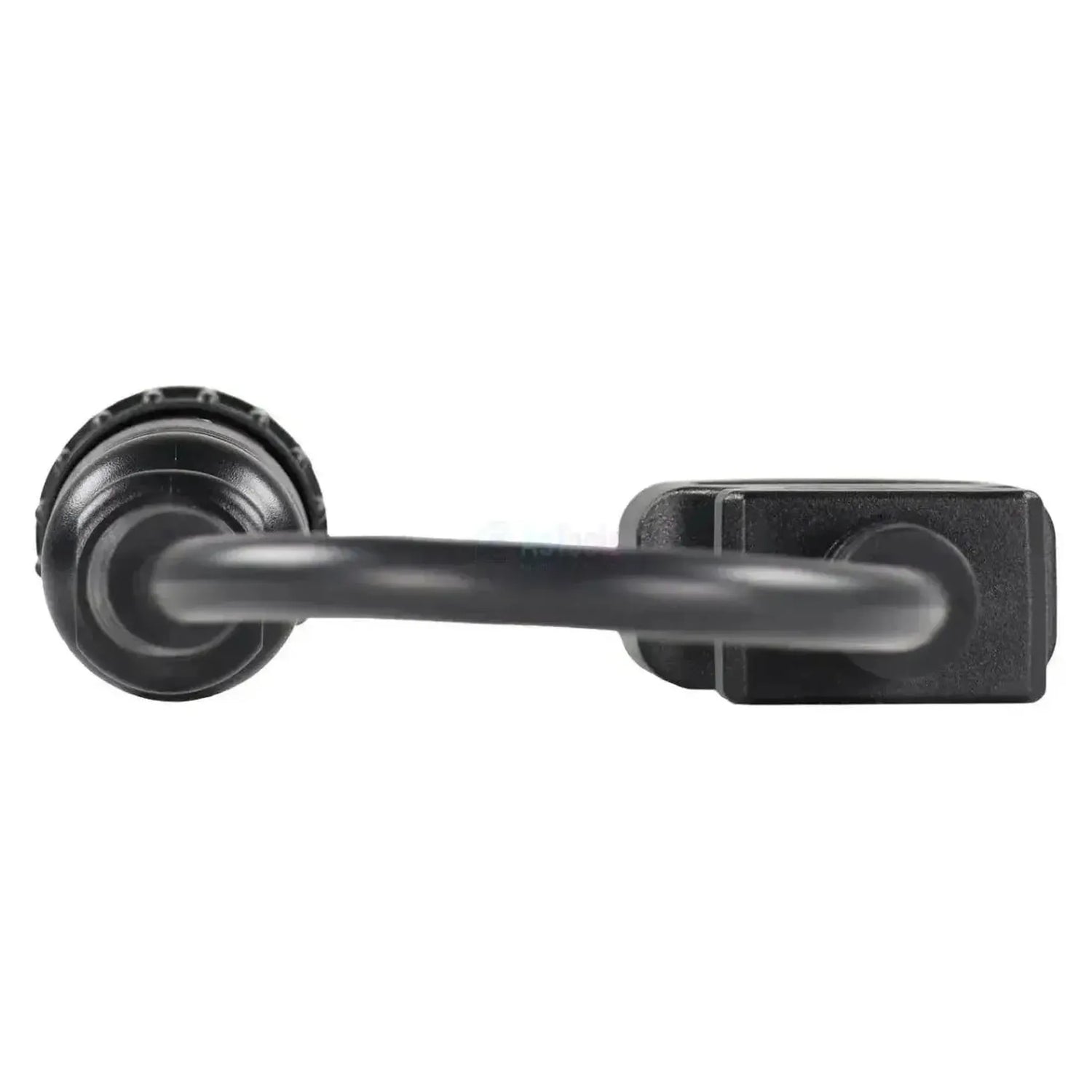

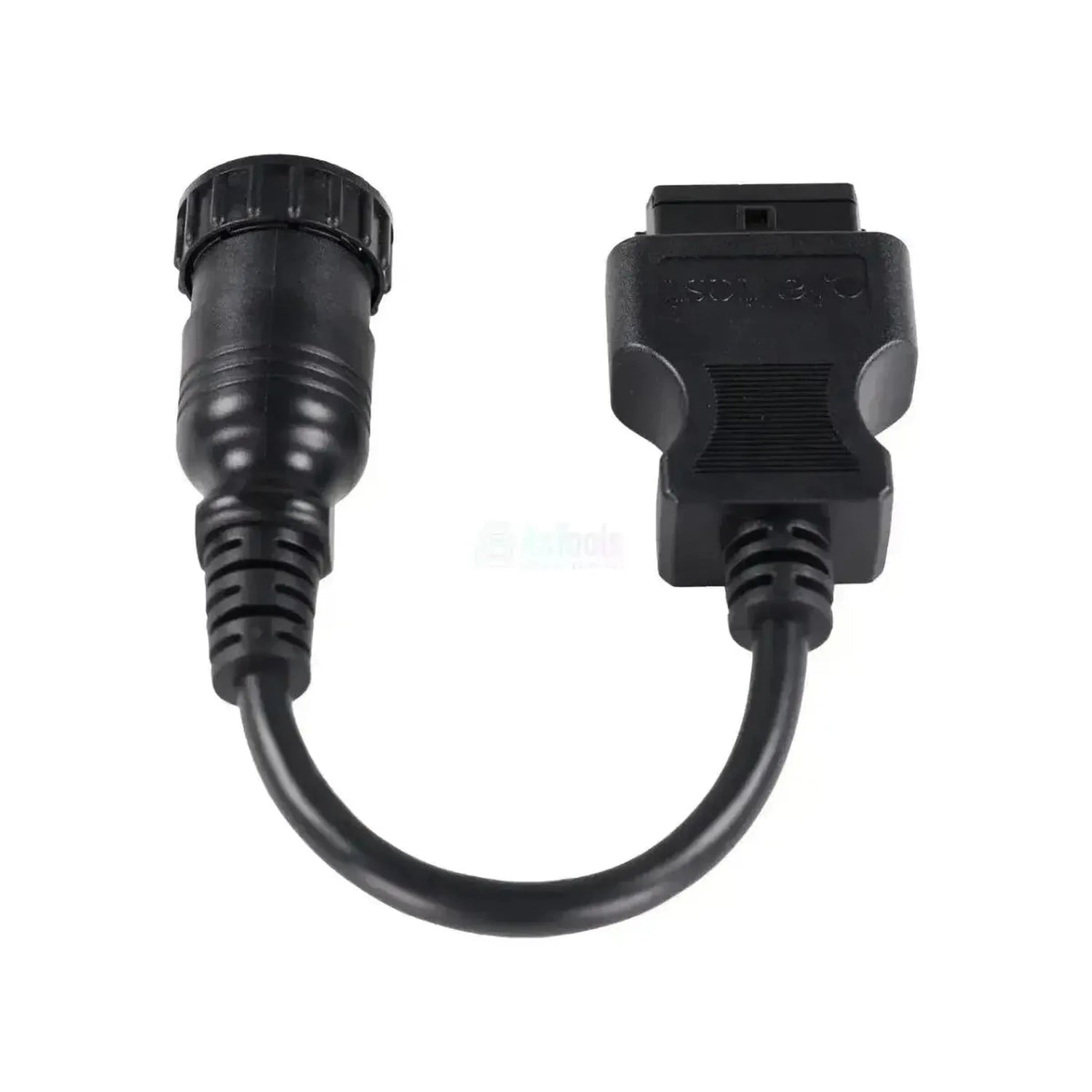

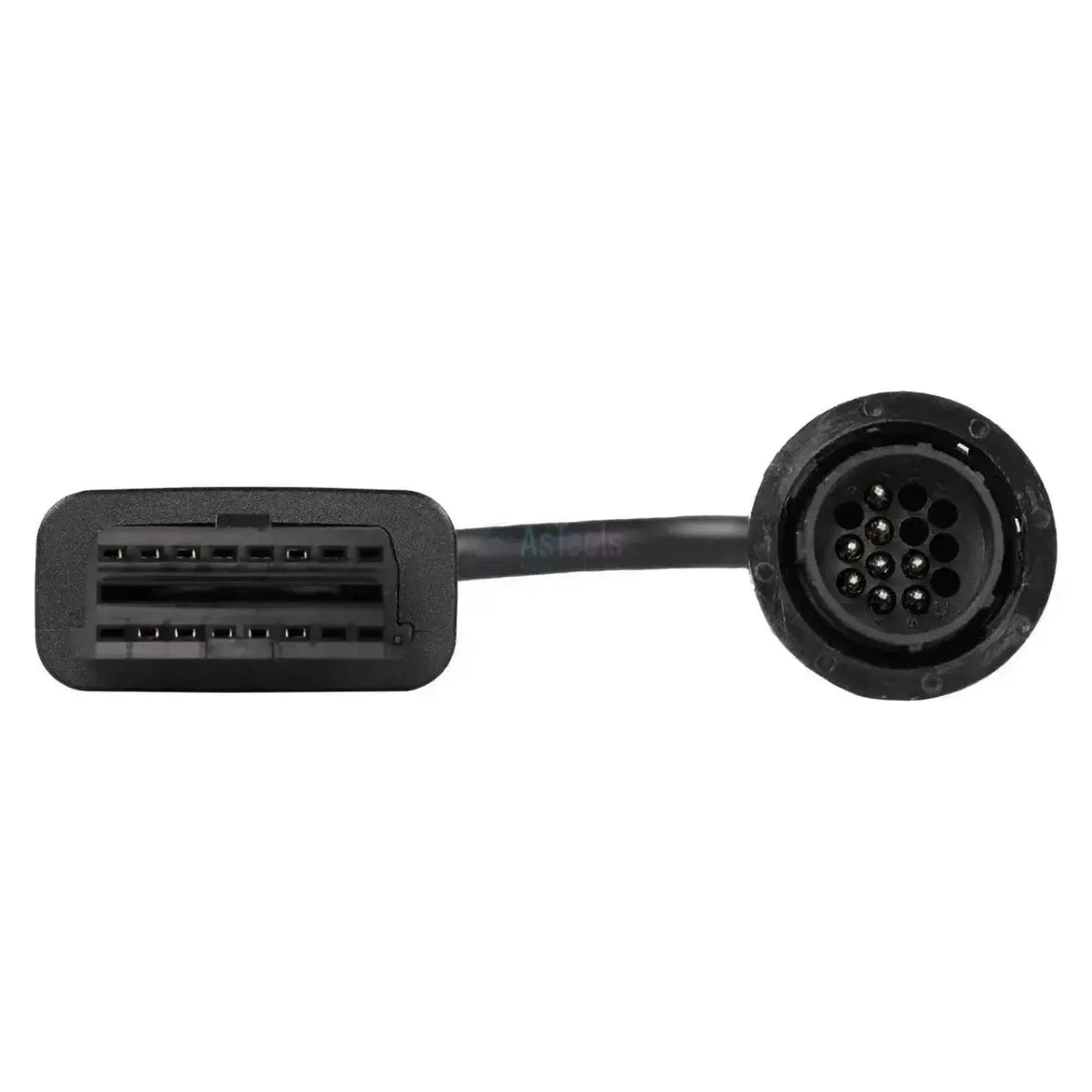

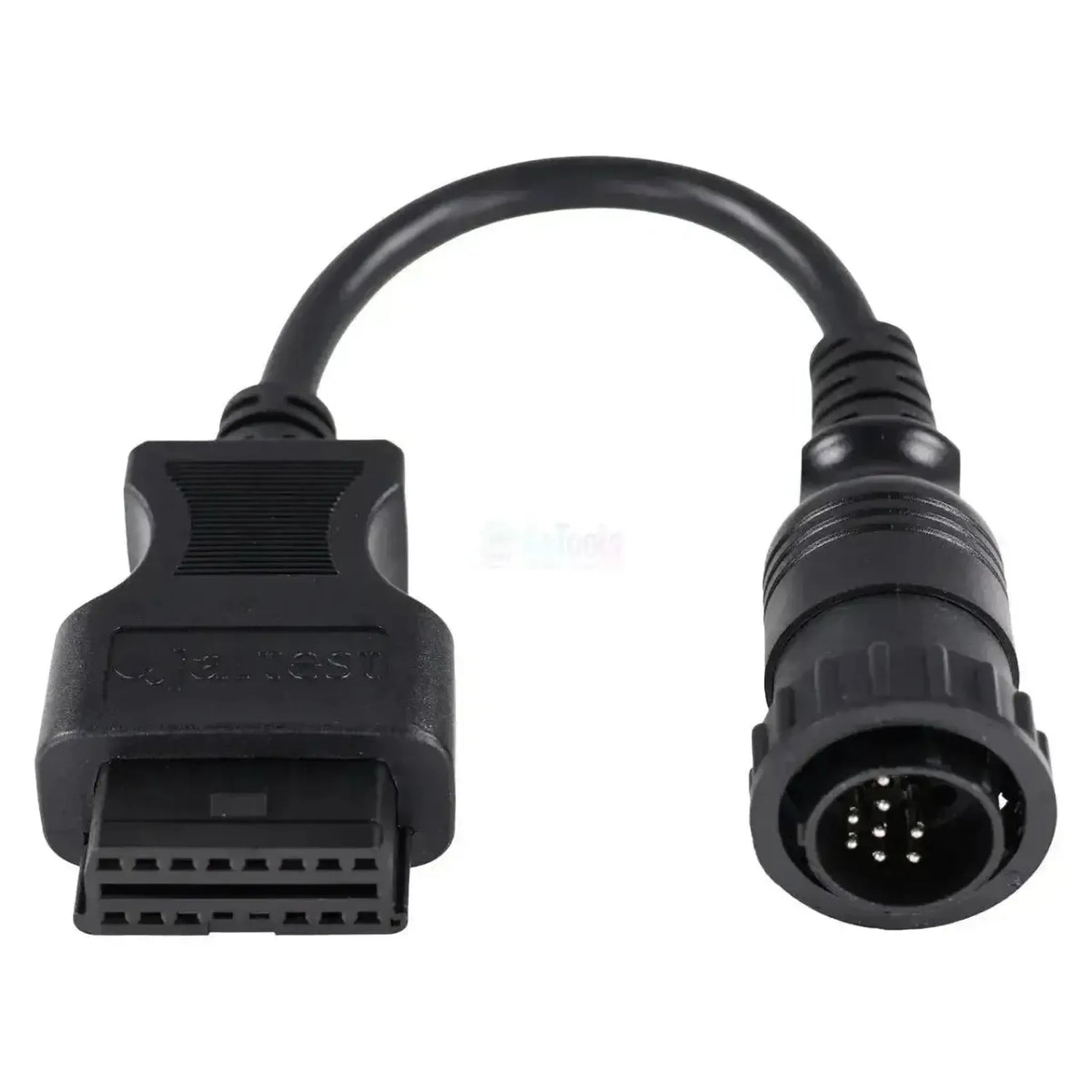

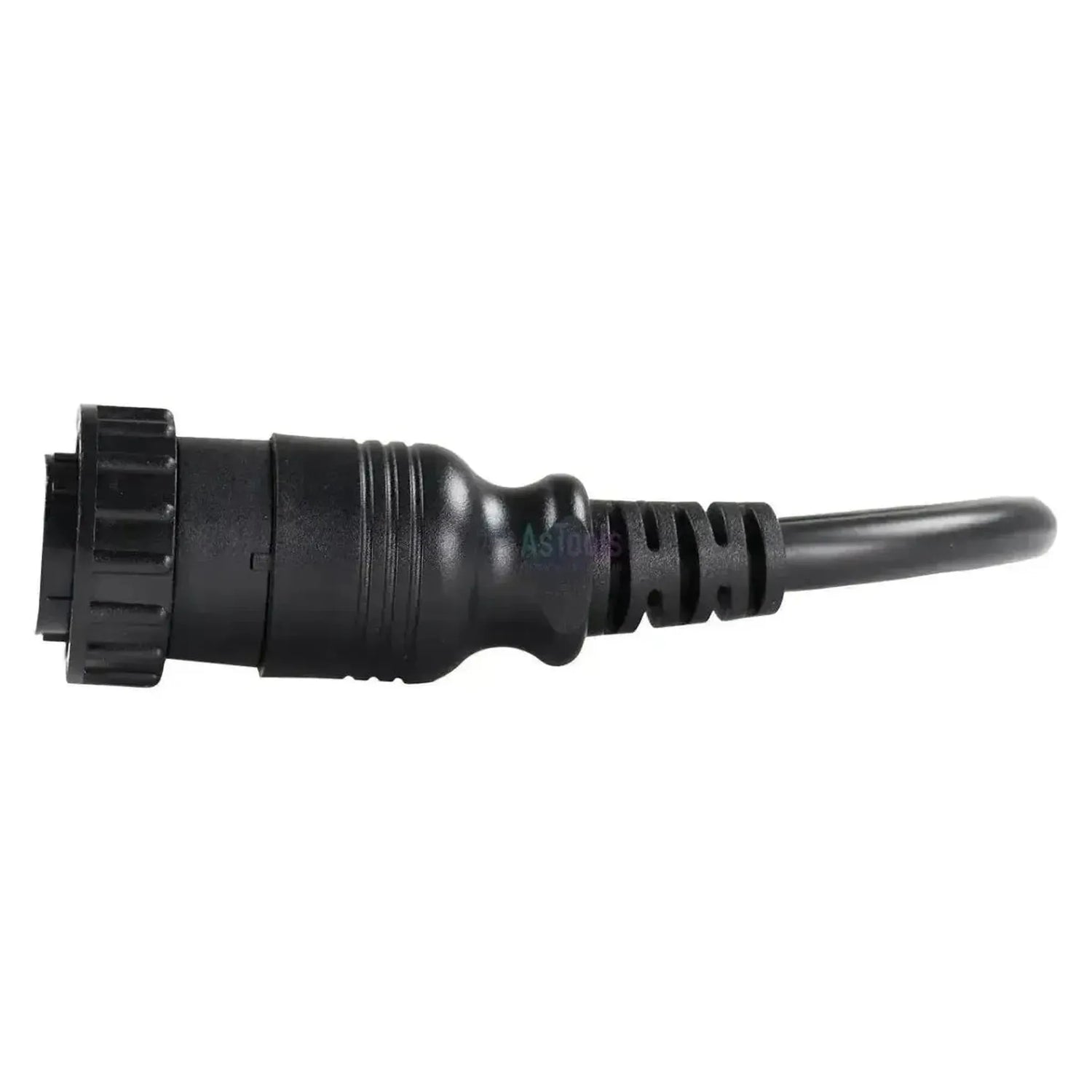

Jaltest JDC525A ansluter den 14-poliga runda diagnostikuttaget på traktorer från Claas och Renault till 16-polig OBD2-ingången på er Jaltest-diagnostikkabel. På maskinslutningen sitter en svart plastuttag med fästringar och hankontakter; i fjortonpolig hållare har inte varje position en kontakt, så du kan se på kontaktmönstret om du har rätt uttag. Kabeln är 28 till 30 cm lång och är specificerad för Jaltest Link V8.1 och V9. Samma traktorserier finns även med ett 4+4-polig diagnostikuttag; detta är 14-polig-versionen.

Med denna anslutning öppnar Jaltest-programvaran diagnostikvägen till traktorns styrenheter. På de största modellerna, ATLES 9X5-9X6, ligger motorkontrollerna EMR och EMR2 - EDC, den centrala fordonsstyrenheten RCC/RCC2, transmissionsstyrningen TC, ventilbetjeningen ELECTROPILOT och lyftanordningarna TCE; på ARES 7X5 stannar det vid växellådan QUADRISHIFT/TWINSHIFT och instrumentpanelen DBD2. Inom jordbruket blev det standardiserade OBD-uttaget aldrig obligatoriskt, vilket är anledningen till att detta rundade uttag fortfarande används tillsammans med 4+4-polig-versionen. Kabeln omfattas av Jaltest AGV (jordbruksfordon).

FÖRDELAR

✔Når båda motorkontrollerna på ATLES-serien: EMR med enhetspumpsystem och EMR2 - EDC, den elektroniska dieselregleringen.
✔Även den centrala fordonsstyrenheten RCC/RCC2 och transmissionsstyrningen TC på ATLES omfattas.
✔Hydrauliken är helt inkluderad: ELECTROPILOT, TCE 15/25/35, TCE15T och TCE 6.
✔Specificerad för Jaltest Link V8.1 och V9, med en kabel på 28 till 30 cm.

VIKTIGA BEGRÄNSNINGAR

✕Täckningen varierar kraftigt mellan modeller: På ARES 7X5 hanterar Jaltest endast växellådan QUADRISHIFT/TWINSHIFT och instrumentpanelen DBD2, ingen motorkontroll.
✕Underhållsintervallen är endast tillgängliga via instrumentpanelen DBD2, inte via motor- och växellådskontrollerna.
✕Endast för 14-poliga runda uttaget; för 4+4-polig diagnostikuttaget på samma traktorserier är JDC519A avsedd.
✕Ska inte blandas ihop med Claas-kablarna JDC529A och JDC530A för skördetröskorna och Xerion: dessa har ett mindre, förkromat metalluttag med sju eller åtta kontakter.

Tillämpningar och funktionaliteter

Via denna 14-poliga anslutning når du traktorns styrenheter med Jaltest-programvaran. Vilka enheter som är tillgängliga beror på serien och versionen: På ARES 7X5 hanterar Jaltest transmissionen och instrumentpanelen, på ATLES 9X5-9X6 även motorkontrollerna och hydrauliken. Följande enheter ingår i Jaltest täckning för Claas och Renault.

Styrenheter som du kan komma åt

  • Motorhantering EMR, enhetspumpsystem: Motorkontrollen med enhetspumpsystem på ATLES-serien.
  • Motorhantering EMR2 - EDC: Den senare elektroniska dieselregleringen på ATLES-serien.
  • Central fordonsstyrenhet RCC/RCC2: Styrenheten som övriga system på ATLES ansluts till.
  • Transmission TC: Växellådskontroll på ATLES-serien.
  • Transmission QUADRISHIFT och TWINSHIFT: Växellådskontroller på ARES-serien.
  • Transmission EHM 24, TRAX och TRAX (CAN): Växellådskontroller på NECTIS-serien.
  • Hydraulik ELECTROPILOT: Manöverenhet för de externa hydrauliska ventilerna.
  • Hydraulik TCE 15/25/35, TCE15T och TCE 6: De elektroniska lyftanordningarna.
  • Instrumentpanel DBD2: Instrumentbrädan, med åtkomst till underhållsintervallen.

Vad du kan göra

  • Läsa och radera felkoder: Läsa ut felminnet från styrenheten med beskrivning av detekterad störning.
  • Visa mätvärden: De aktuella värdena från de sensorer som styrenheten övervakar, med möjlighet att ställa in alarmgränser.
  • Visa underhållsintervall: Servicescheman och arbetsuppgifter som ska utföras; på denna serie via instrumentpanelen DBD2.

Kompatibla fordon och tillämpningar

Uttaget är avgörande, inte modellen. Denna kabel passar på vilken traktor som helst från Claas eller Renault med 14-poligt runt diagnostikuttag i hytten. Följande serier hanteras av Jaltest AGV; eftersom ingen standardiserad anslutning någonsin föreskrevs inom jordbruket, blandas 14-polig och 4+4-polig utföranden inom samma serier.

Claas / Renault:

  • ARES 5X0-6X0 / 5X6-6X6 / 5X7-6X7: (1996 - 2009)
  • ARES 7X0 / 7X5: (1996 - 2005)
  • ARES 8X5 / 8X6 (816, 826, 836): (2002 - 2005)
  • ATLES 9X5-9X6 (926, 936, 946): (2000 - 2015)
  • CELTIS: (2003 - 2008)
  • NECTIS: (2004 - 2014)
  • PALES: (1998 - 2004)
  • ERGOS
💡
Bra att veta: Det runda diagnostikuttaget sitter i hytten. Denna kabel har ett svart plastuttag med fästringar; Claas-kablarna för skördetröskorna och Xerion har däremot ett förkromat metalluttag. Titta därför först på färgen och materialet på uttaget på din traktor, räkna sedan kontakterna innan du beställer.

Innehåll i förpackningen

  • 1x Jaltest (JDC525A) | Claas/Renault 14-polig OBD - 16-polig OBD2-adapterkabel | Jordbruksfordon

Tekniska specifikationer

Specifikation Beskrivning
Tillverkare Jaltest (Cojali)
Referensnummer JDC525A
Typ Adapterkabel
Tillämpning Traktorer från Claas och Renault med 14-poligt runt uttag
Längd 28 - 30 cm
Gränssnitt Jaltest Link V8.1 och V9
Maskinanslutning 14-polig OBD (rund, svart plastuttag med fästringar)
Gränssnittets anslutning 16-polig OBD2
Styrenheter EMR och EMR2 - EDC (motor), RCC/RCC2 (central fordonsstyrenhet), TC, QUADRISHIFT/TWINSHIFT, EHM 24 och TRAX (transmission), ELECTROPILOT och TCE (hydraulik), DBD2 (instrumentpanel)
Segment Jordbruksfordon
Jaltest-modul Jaltest AGV (jordbruksfordon)
