Jaltest | SKU: JDC538A

Jaltest (JDC538A) | Yanmar 6-polig OBD - 16-polig OBD2 adapterkabel | Förbränningsmotor

Name: Jaltest (JDC538A) | Yanmar 6-polig OBD - 16-polig OBD2 adapterkabel | Förbränningsmotor
Brand: Jaltest
SKU: JDC538A
Price: 142.95 EUR
Availability: InStock

€142,95 inkl.

€118,14 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

Jaltest JDC538A är en officiell **diagnosekabel för Yanmar** som förbinder **6-polig anslutningen** från **Yanmar-industrimotorer** med standardanslutningen **16-polig OBD2**. Anslutningen tillhör motorn och sitter på eller vid motorblocket, inte på en fast plats i maskinen. Kabeln mäter **28 till 30 cm** och fungerar med **Jaltest Link V8.1 och V9**.

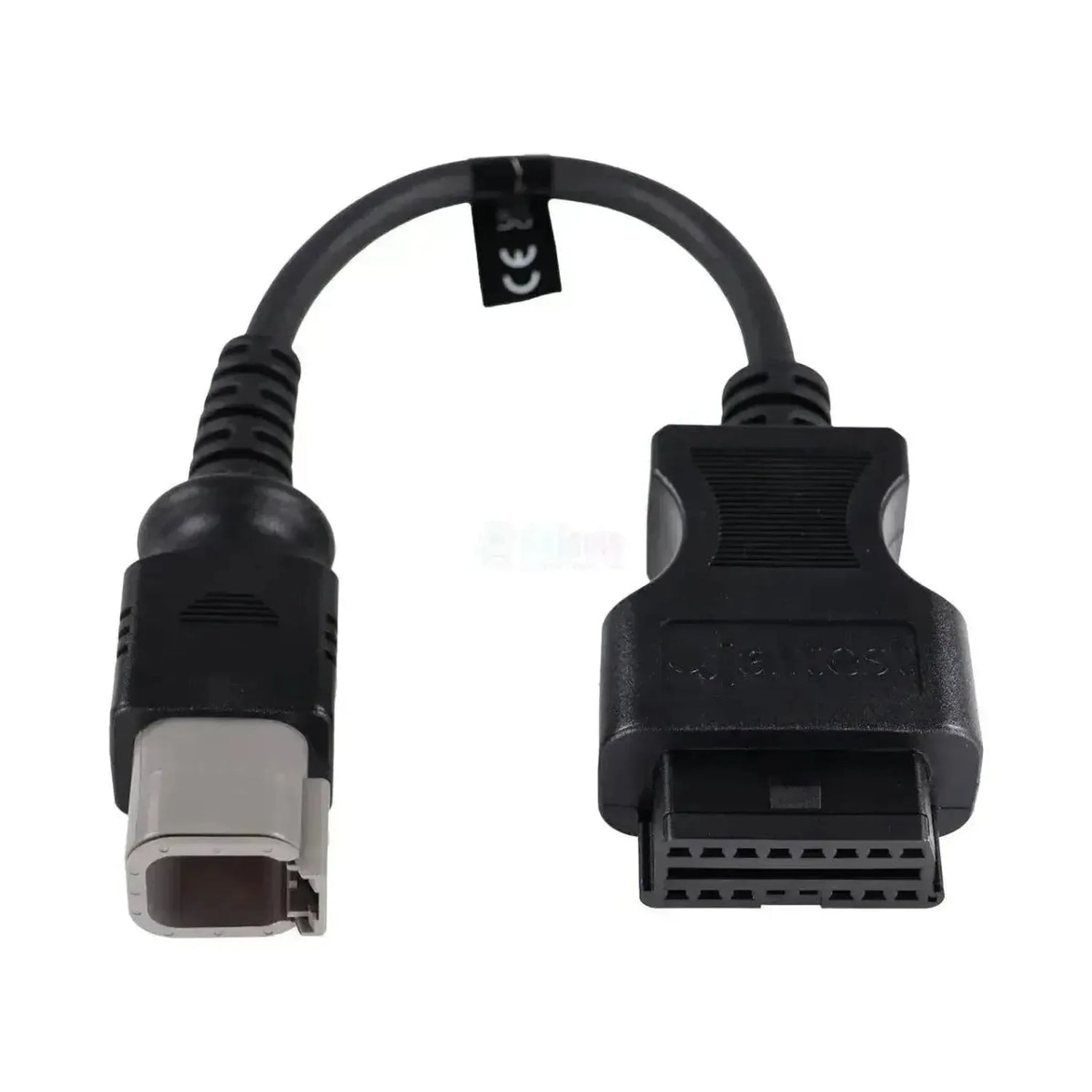

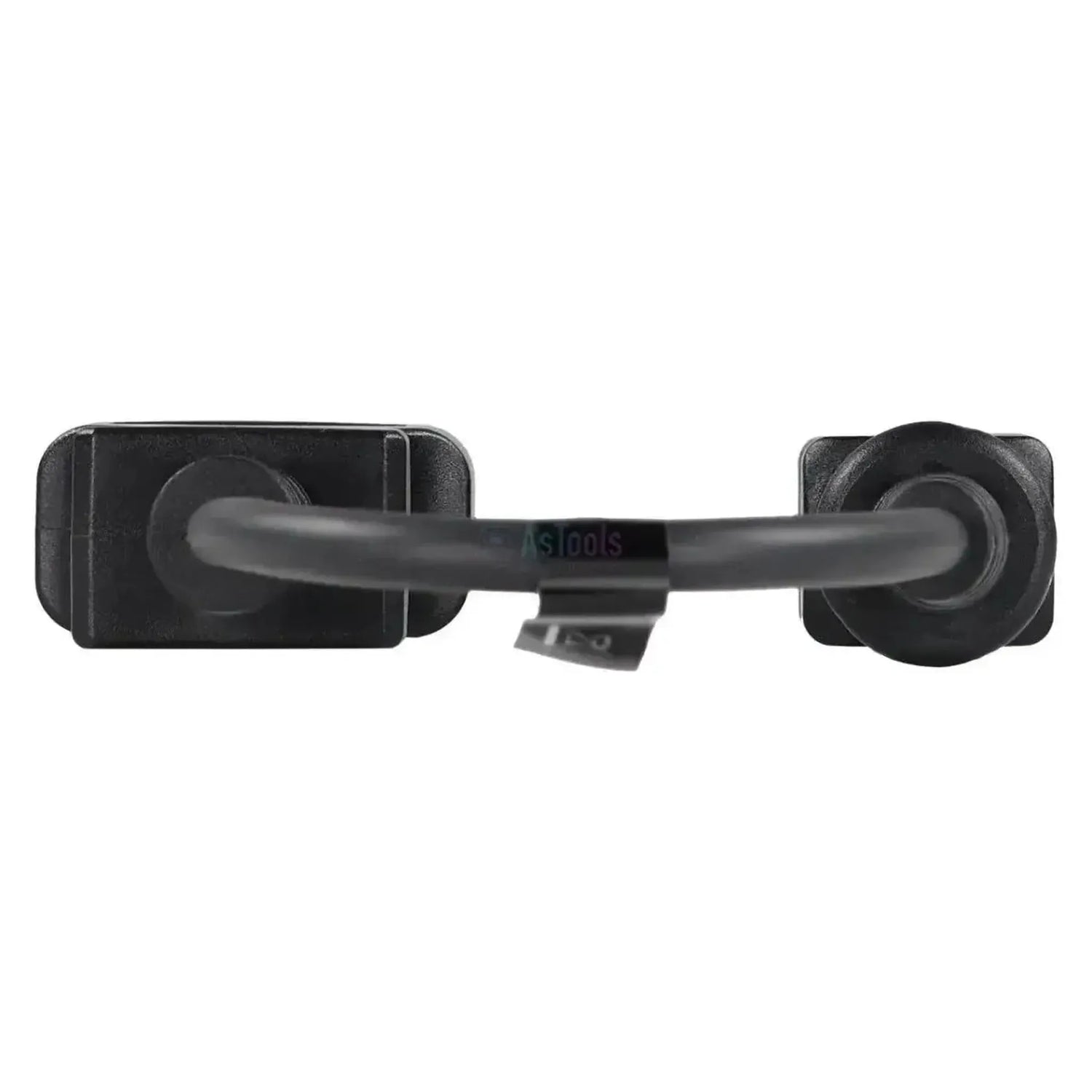

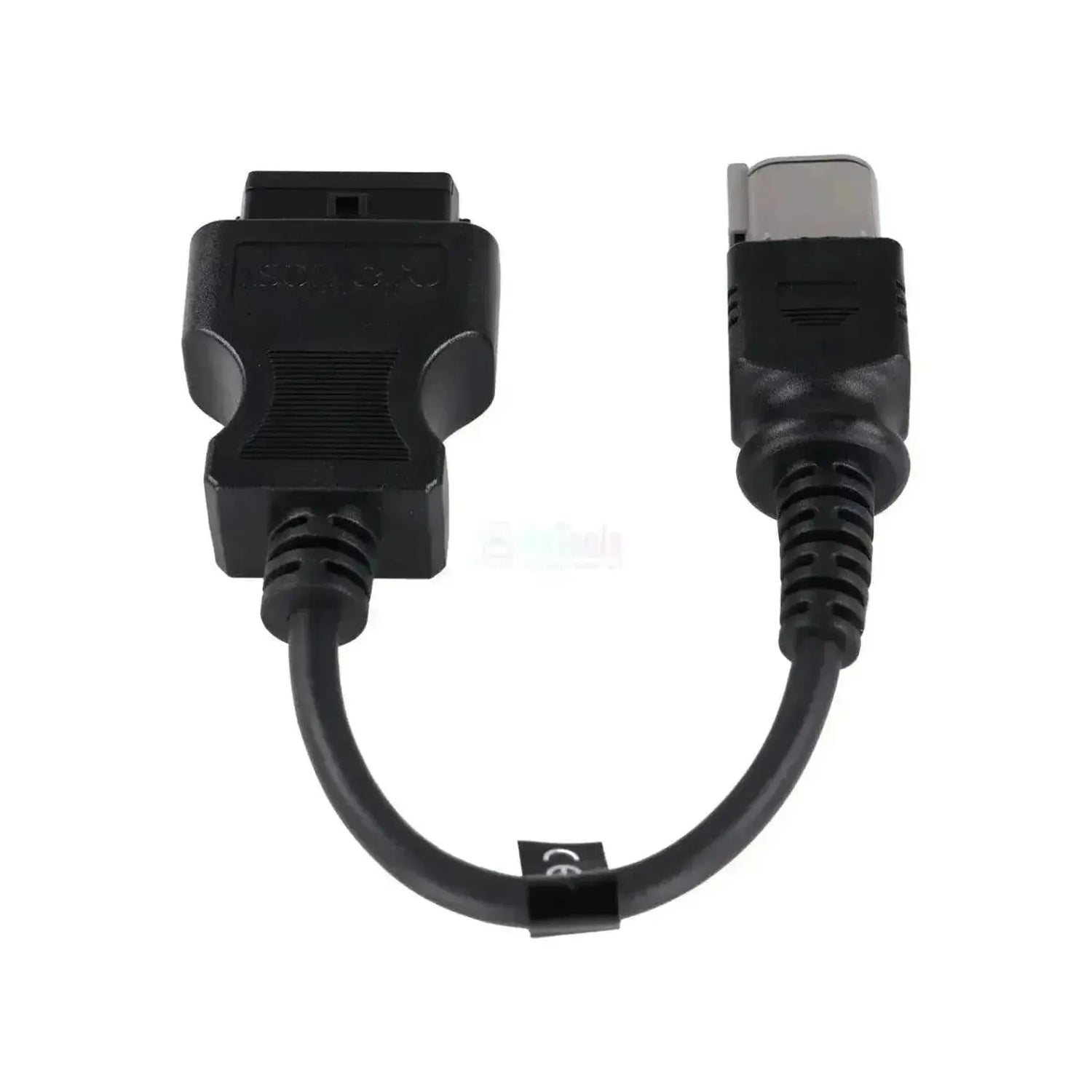

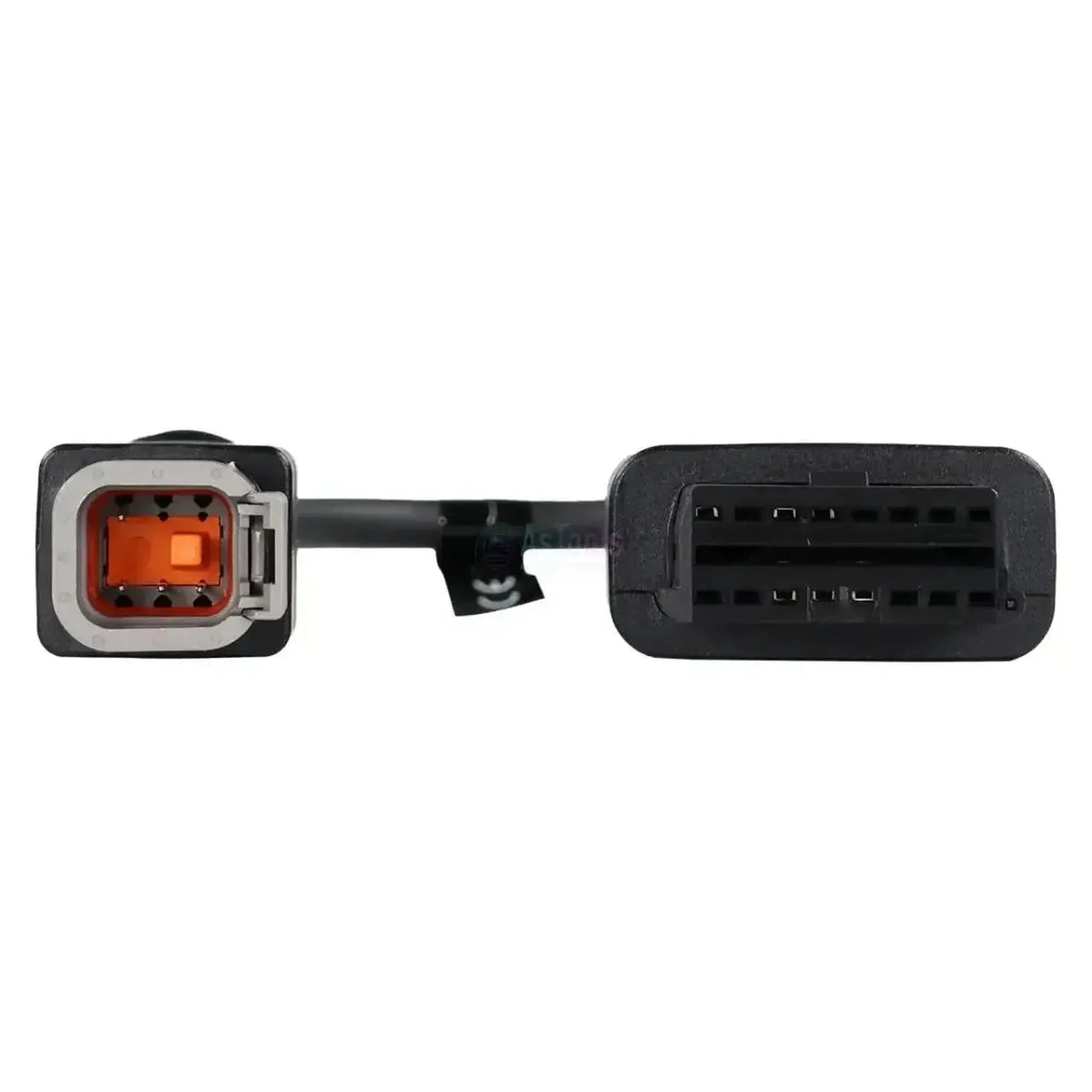

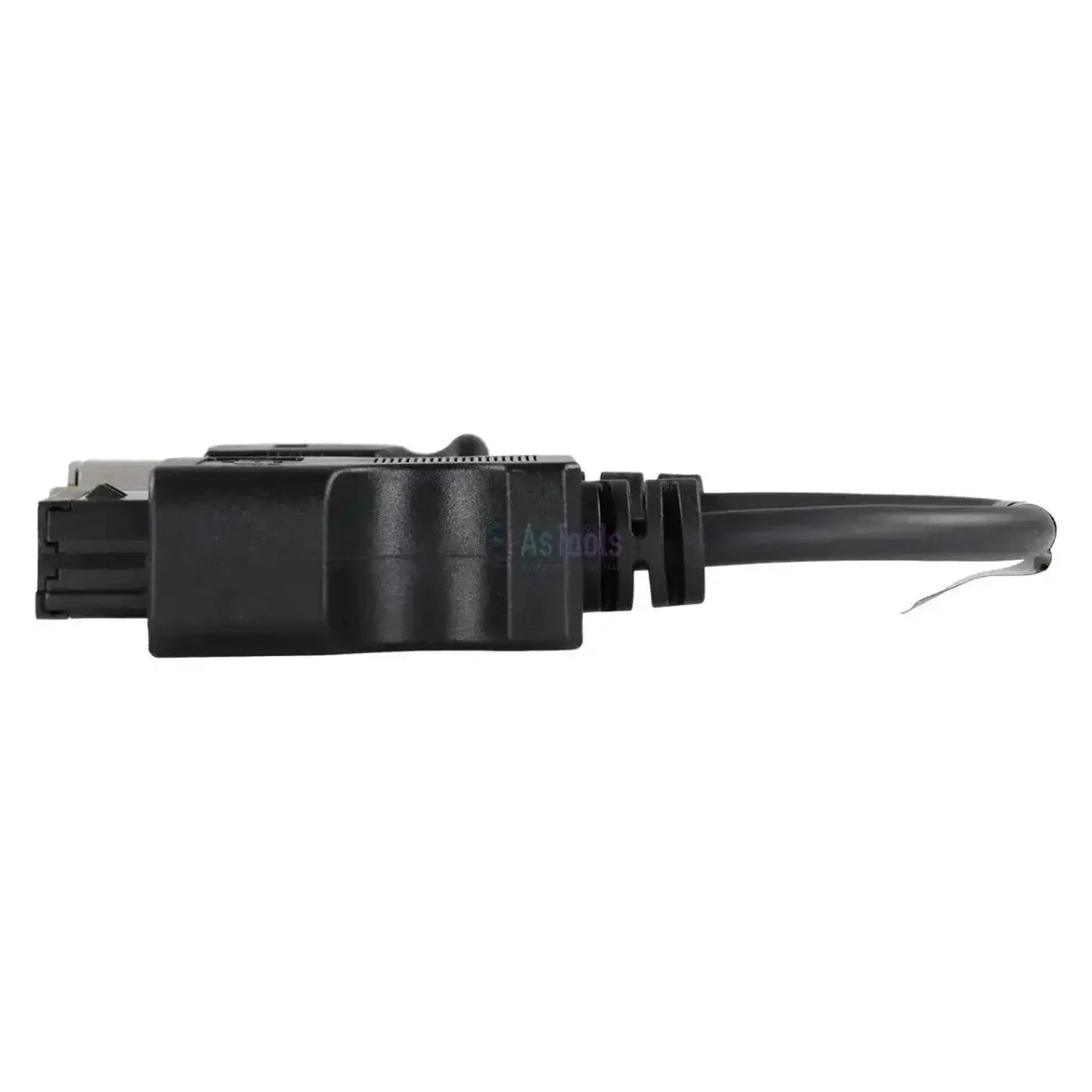

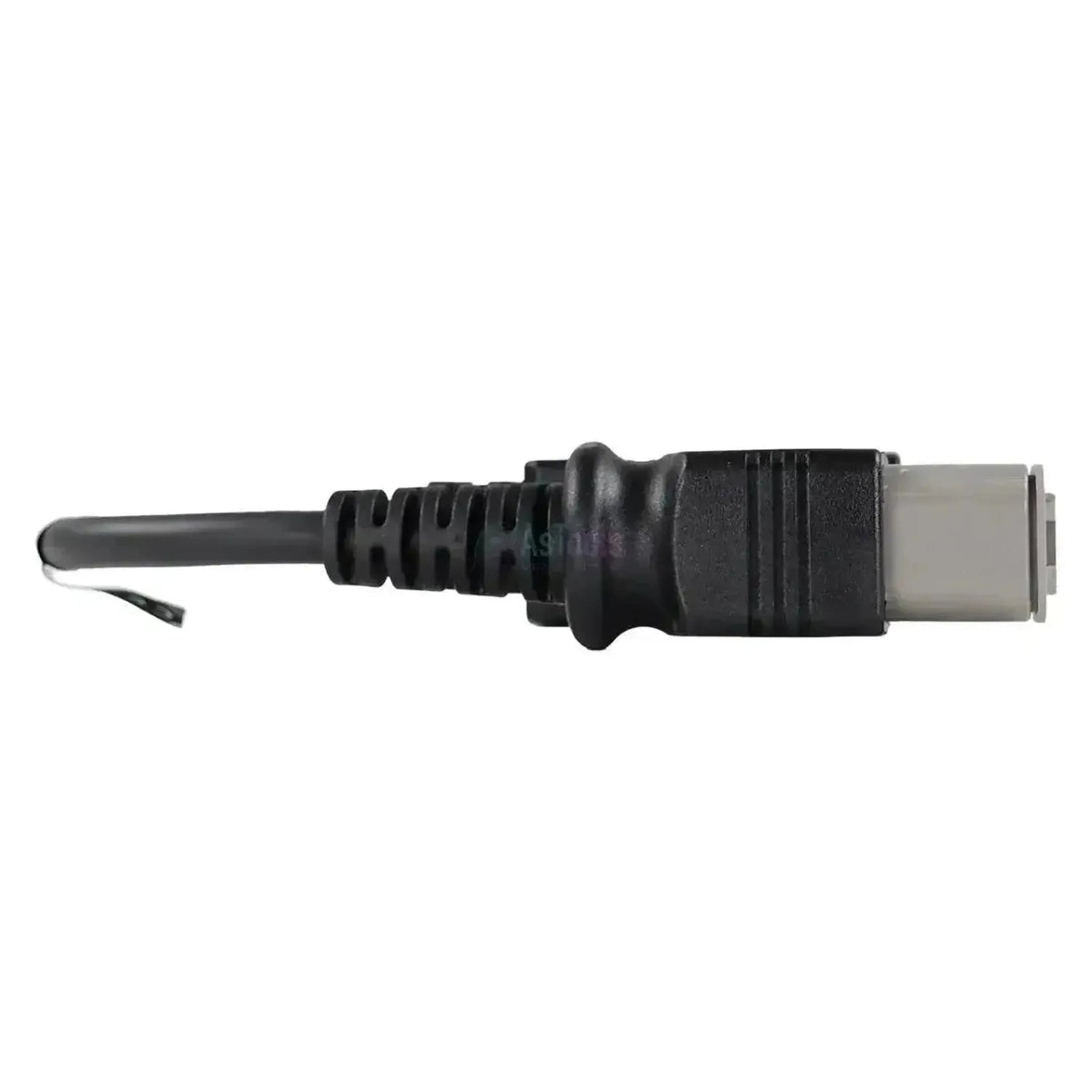

På interfacesidan finns en **svart 16-polig OBD2-kontakt** med OBD-symbolen på höljet. På motorsidan sitter en **rektangulär ljusgrå kontakt** med en **orange kil** i öppningen, monterad i ett svart övergjutet hölje. Kabeln går rakt mellan dem utan förgreningar eller modul. Den **3-polig JDC612A** för inombordsmotorer har en **triangulär grå hylsa med grön kil** på motsvarande plats. Kabeln hör till **Jaltest OHW (Off-Highway-maskiner) och Jaltest Marine**.

FÖRDELAR

✔Nås både **EDC Yanmar Bosch** och **EMS Yanmar Denso** motorstyrning, inklusive Stage V-versionen av Denso-enheten.

✔Ger även åtkomst till **DCU för efterbehandling av avgaser**, så du behöver inte ansluta efterbehandlingssystemet separat.

✔För EDC Bosch och EMS Denso finns **underhållsintervaller och ytterligare åtgärder** i täckningen, inte bara avläsning.

✔Fungerar med både **Jaltest Link V8.1** och **V9** och förblir med **28 till 30 cm** kort nog för att hänga på motorblocket.

VIKTIGA BEGRÄNSNINGAR

✕För styrenheten **EDC Yammer** är **ingen funktion markerad** i täckningen: enheten är namngivd men levererar ingen felkoder eller mätvärden.

✕**Stage V-versionen av EMS Yammer Denso** har inga ytterligare åtgärder, medan vanlig EMS Denso har det.

✕Endast för **rektangulär 6-polig kontakt** från industrimotorer. Inombordsmotorer (serier JH, BY, LV och SY) använder 3-polig **JDC612A**.

✕Den officiella beskrivningen anger endast **Yammer** utan pinntal: basera dig därför på den **gråa kontakten med orange kil** som sitter på motorblocket.

Tillämpningar och funktionaliteter

Via denna anslutning når du med **Jaltest-programvaran** **styrenheterna i Yammer-motorn**. Vilken enhet du träffar på beror på **motorserien** och emissionsnivå.

Styrenheter som du kan komma åt

**EDC Yammer Bosch — motorstyring:** Bosch-motorstyringen. Här finns den fullständiga funktionslistan inklusive underhåll och ytterligare åtgärder.
**EMS Yammer Denso — motorstyring:** Denso-motorstyringen med samma funktionslista.
**EMS Yammer Denso (Stage V) — motorstyring:** Stage V-versionen, där ytterligare åtgärder saknas.
**DCU — efterbehandling av avgaser:** Styrenheten för efterbehandlingssystemet, med felkoder, mätvärden, ECU-data och underhåll.

Vad du kan göra

**Läs felkoder:** Avläs felminnet från motorstyringen och efterbehandlingen, med felbeskrivning.
**Visa mätvärden:** De aktuella sensorvärdena från styrenheten, med möjlighet att ställa in alarmgränser.
**Konsultera underhål:** Underhållsintervaller och motsvarande arbetsuppgifter, med rapport för kunden.
**Utför ytterligare åtgärder:** Tillgängligt för EDC Yammer Bosch och EMS Yammer Denso, inte för Stage V-versionen eller DCU.

Kompatibla fordon och tillämpningar

**Motorserien är avgörande, inte maskinen.** Yammer-motorer installeras som fristående drivenheter i **kompakta maskiner**, **aggregat** och redskap. Jaltest placerar täckningen under **motorserien** själv. Vilken kontakt som sitter på ditt motorblock ser du på formen: Rektangulär med **orange kil** hör till denna kabel, **triangulär med grön kil** till **JDC612A**.

Yammer:

**3TNV-serie:** 3TNV86CHT, 3TNV86CT, 3TNV88C och 3TNV88F
**4TNV-serie:** 4TNV86CHT, 4TNV86CT, 4TNV88C, 4TNV94FHT, 4TNV98C, 4TNV98CT och 4TNV98T
**4TN-serie:** 4TN101 och 4TN107 — för 4TN107 ingår även DCU för efterbehandling av avgaser i täckningen
**Tillämpningar:** Kompakta gräv- och byggmaskiner, lyft- och liftredskap, aggregat och stationära installationer med dessa motorer inbyggda

💡

**Bra att veta:** Diagnostikanslutningen tillhör motorn och sitter på eller vid motorblocket, inte på en fast plats i maskinen. För inombordsmotorer använder Yammer en triangulär 3-polig kontakt istället för denna rektangulära utförande. **Kontrollera därför först vilken anslutning som finns på din motor innan du beställer.**

Innehåll i förpackningen

**1x** Jaltest (JDC538A) | Yammer 6-polig OBD - 16-polig OBD2 adapterkabel | Förbränningsmotorer

Tekniska specifikationer

Specifikation	Beskrivning
Tillverkare	Jaltest (Cojali)
Referensnummer	JDC538A
Typ	Adapterkabel
Tillämpning	Yammer-industrimotorer med 6-polig diagnostikanslutning
Maskinanslutning	6-polig OBD, rektangulär grå kontakt med orange kil
Anslutning interfacesida	16-polig OBD2
Längd	28 till 30 cm
Gränssnitt	Jaltest Link V8.1 och V9
Styrenheter	EDC Yammer Bosch, EMS Yammer Denso, EMS Yammer Denso (Stage V) och DCU (efterbehandling av avgaser)
Segment	Förbränningsmotor
Jaltest-modul	Jaltest OHW (Off-Highway-maskiner) och Jaltest Marine
Del av kabeluppsättning	OHW-kabelset bas (70002030) och kabelset för stationära motorer (70002006)
