Jaltest  |  SKU: JDC617A

Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-stifts ECU – 16-stifts OBD2-adapterkabel | Motorböt

€78,95 inkl.
€65,25 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

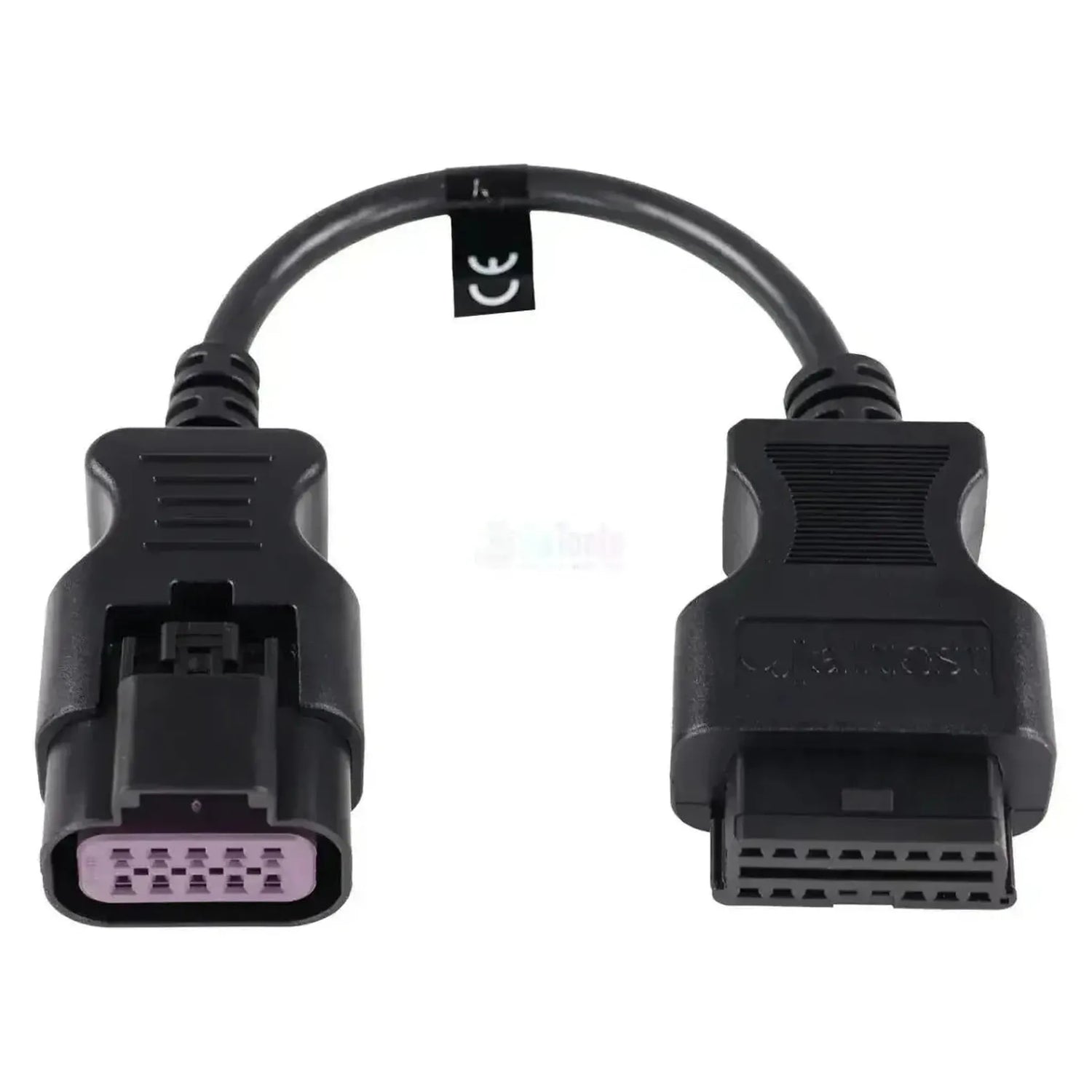

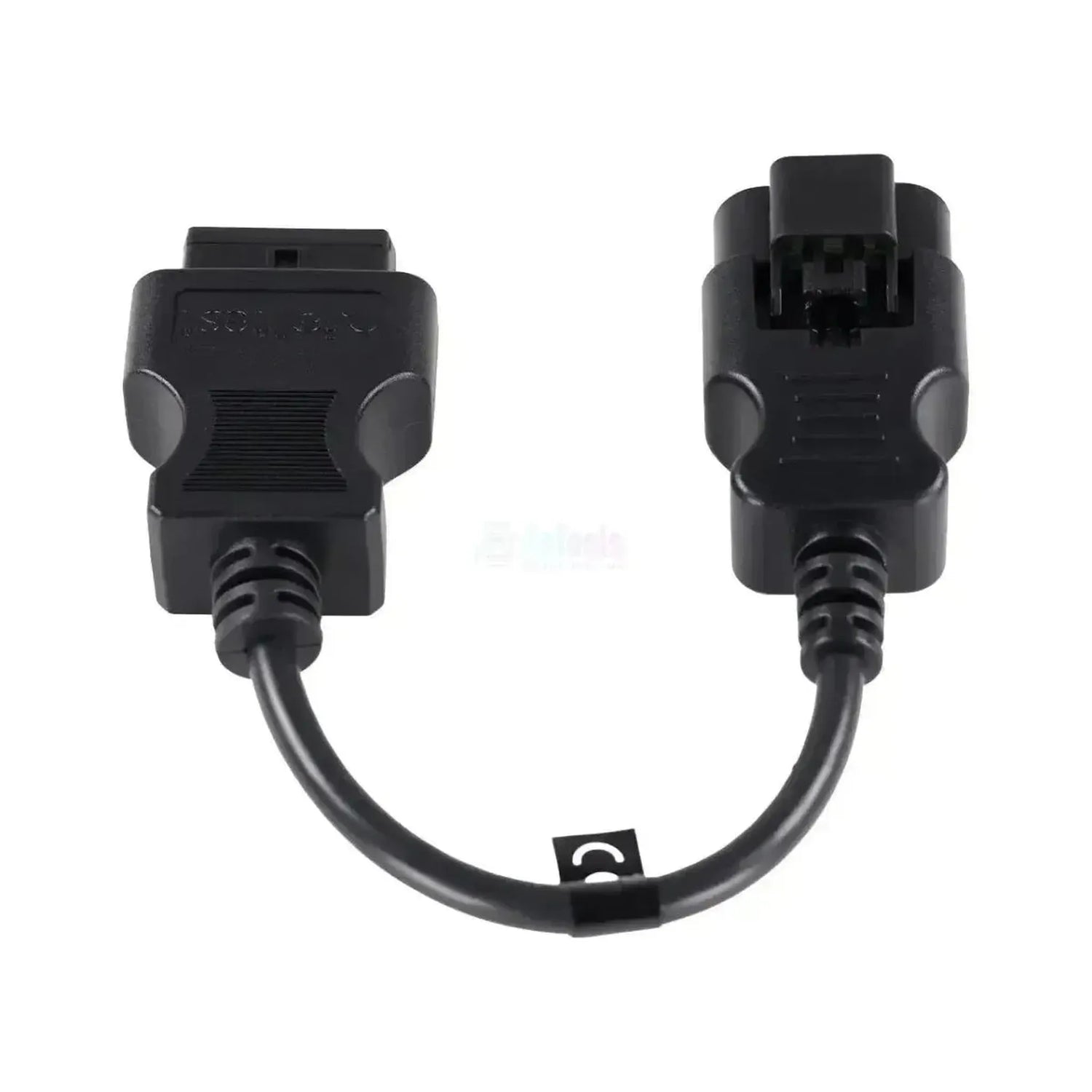

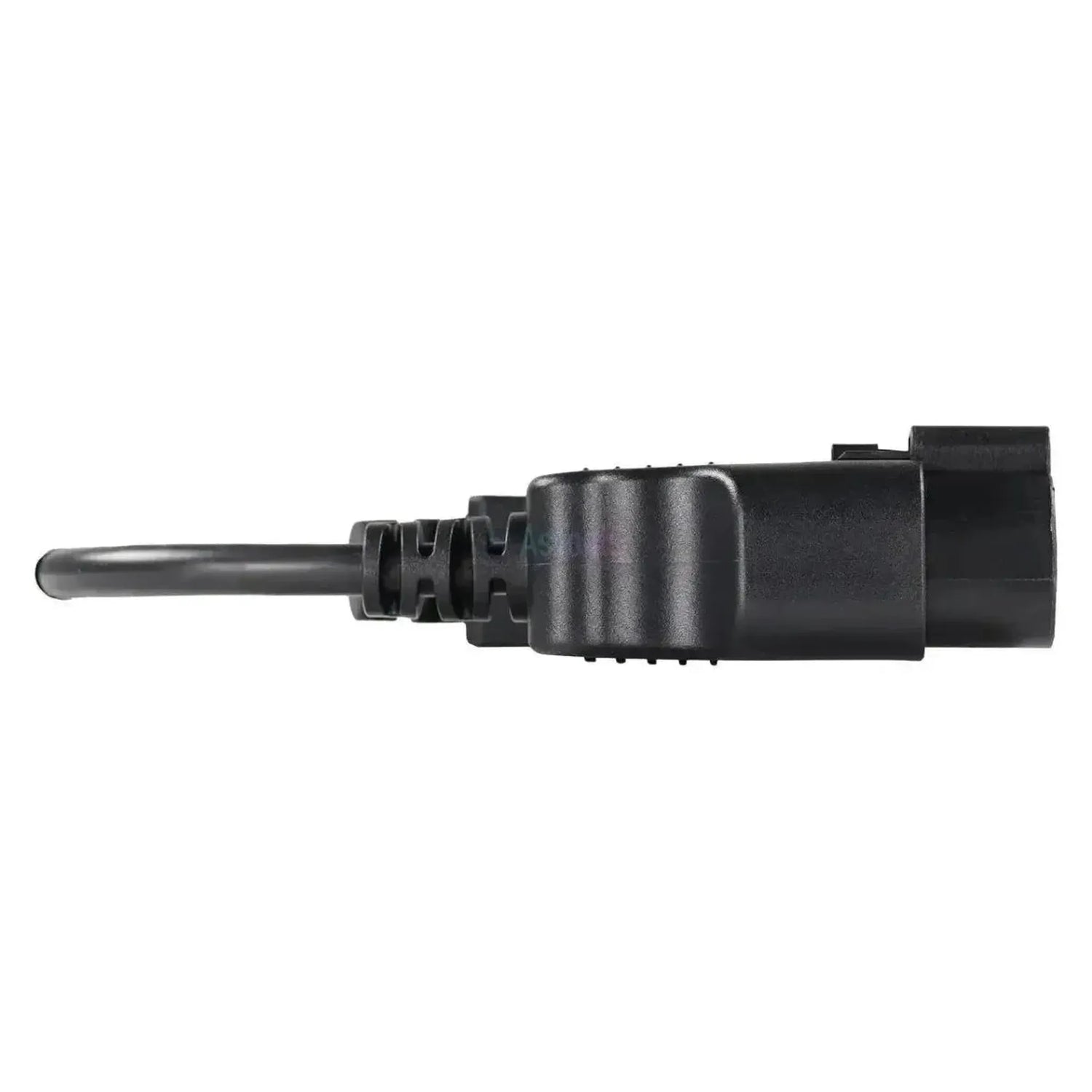

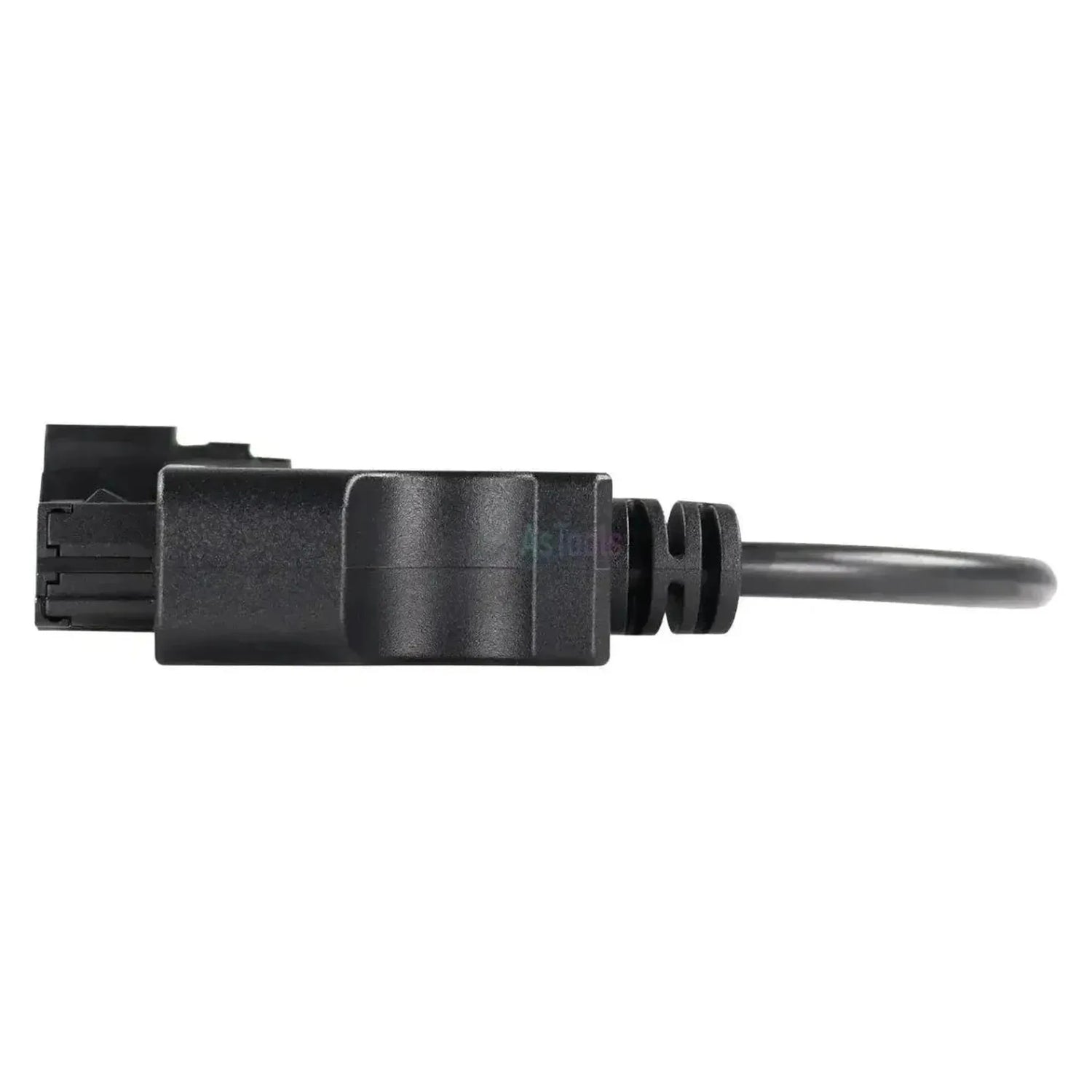

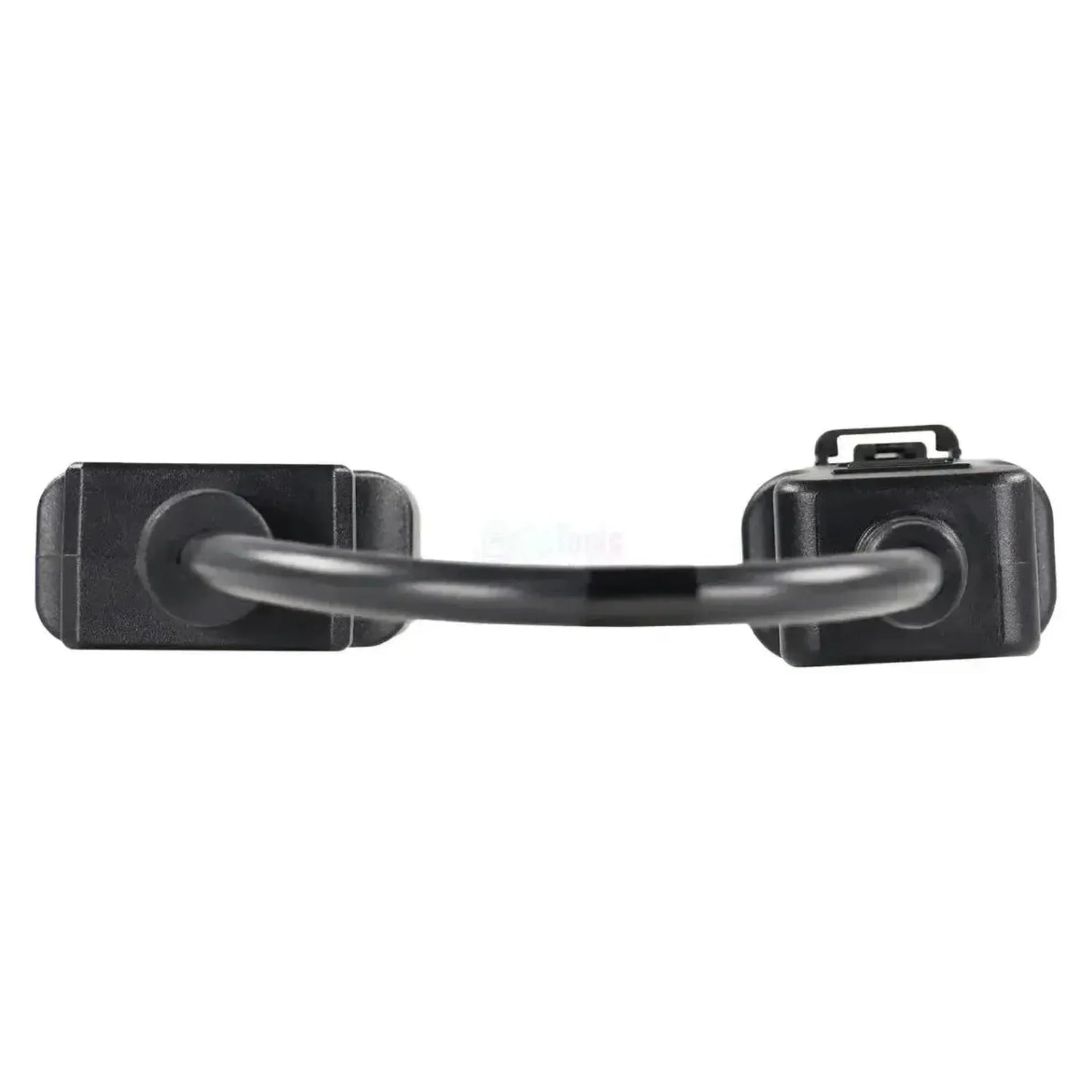

Jaltest JDC617A är förlängningskabeln mellan 10-polig ECU-kontakt på Mercury-motorer med SmartCraft G3-elektronik och 16-polig OBD2-ingång på din Jaltest-diagnostikkabel. På motorsidan sitter en långsmal kontakt med svart hus, en låsbygel på baksidan och en lila insats där tio positioner är ordnade i två rader om fem. Kabeln går rakt ut från båda kontakterna och är 28 till 30 cm lång; anslutningen själv sitter vid motorn, under huven eller i motorutrymmet.

Med denna anslutning läser Jaltest-utrustningen båda styrenheter från G3-installationen: Motorstyrenheten PCM G3, som i täckningen bär effekttypen i sitt namn, och DTS G3, den elektroniska gas- och växelbedieningen. Skillnaden i täckning ligger precis mellan dessa två: På motorstyrenheten har du felkoder, komponenttester, parametrar, kalibrering och underhållsåterställning, medan bedieningen begränsar sig till mätvärden, ECU-data och kalibrering. G3-elektroniken förekommer både på utombordsmotorer och på inombordsmotorer, vilket betyder att du använder denna kabel i båda tillämpningarna. Kabeln ingår i Jaltest Marine.

FÖRDELAR

✔Når motorstyrenheten PCM G3 med full funktionalitet: Felkoder, parametrar, kalibrering och underhållsåterställning.
✔Ger dessutom åtkomst till DTS G3, installationens elektroniska gas- och växelbediening.
✔Stöder på motorstyrenheten även direkta komponenttester såsom cylinderbalans och cylinderavstängning.
✔Användbar på utombordsmotorer och inombordsmotorer: G3-elektroniken finns i båda.

VIKTIGA BEGRÄNSNINGAR

✕DTS G3 levererar ingen felkoder: Från denna modul läser Jaltest mätvärden, ECU-data och kalibreringslägen; felminnet finns i motorstyrenheten.
✕Endast för G3-generationen; äldre Mercury-elektronik har egna anslutningar, 4-polig JDC603A och 2-polig JDC614A.
✕Den äldre MEFI 1-4-elektroniken har också en 10-polig kontakt med sin egen kabel (JDC604.9), så antalet poleende räcker inte för att välja.
✕Vilken motorenhet du har beror på effekttypen: PCM-112 G3 på 300 Verado V8, PCM-196 G3 på 600 Verado V12.

Tillämpningar och funktionaliteter

Via denna anslutning når du med Jaltest-programvaran två styrenheter från G3-installationen. Motorstyrenheten har full funktionalitet, gas- och växelbedieningen en mer begränsad. Nedan finns enheterna från Mercury-täckningen.

Styrenheter som du kan komma åt

  • PCM G3, motorstyrenheten: Motorns styrenhet, angiven i täckningen med effekttypen, till exempel PCM-112 G3 på 300 Verado V8 och PCM-196 G3 på 600 Verado V12. Det här är enheten med full funktionalitet.
  • DTS G3, gas- och växelbediening: Den elektroniska kontrollen av gashändel och växel. Från denna läser Jaltest mätvärden, ECU-data och kalibrering, men ingen felkoder.

Vad du kan göra

  • **Läs felkoder:** Läs felminnet från motorstyrningen, med beskrivning av identifierad fel.
  • Visa mätvärden: Aktuella värden från sensorerna på motorstyrenheten och på DTS G3.
  • Styra komponenter: Aktiva tester på motorstyrenheten, inklusive cylinderbalans och cylinderavstängning.
  • Parametrar och kalibrering: Ändra inställningar på motorstyrenheten och utför kalibrering av DTS G3.
  • Återställ underhåll: Återställ underhållsräknaren på motorstyrenheten efter en serviceåtgärd.

Kompatibla fordon och tillämpningar

Kontakten är avgörande, inte modellen. Denna kabel passar på alla Mercury-motorer med 10-polig ECU-anslutning från SmartCraft G3-generationen. Jaltest Marine täcker nedanstående utföranden; vid den lila insatsen ser du om du har G3-kontakten framför dig.

Mercury (SmartCraft G3):

  • Verado V8: Till exempel 300 Verado V8, med styrenhet PCM-112 G3 och DTS G3
  • Verado V10 och V12: Till exempel 600 Verado V12, med styrenhet PCM-196 G3 och DTS G3
  • SeaPro: De tunga utföranden från samma G3-generation
  • Inombordsmotorer: Samma G3-elektronik förekommer även i inombordsmotorer
💡
Bra att veta: Mercury använder olika diagnostikontakt för varje elektronikgeneration, och även den äldre MEFI 1-4 har tio. Denna kabel hör till G3-kontakten med den lila insatsen och låsbyggeln på baksidan, som sitter vid motorn under huven eller i motorutrymmet. Kontrollera färgen på insatsen innan du beställer.

Innehåll i förpackningen

  • 1x Jaltest (JDC617A) | Mercury (SmartCraft G3) 10-polig ECU – 16-polig OBD2 förlängningskabel | Motorbåt

Tekniska specifikationer

Specifikation Beskrivning
Tillverkare Jaltest (Cojali)
Referensnummer JDC617A
Typ Adapterkabel
Tillämpning Mercury-motorer med SmartCraft G3-elektronik
Längd 28 - 30 cm
Gränssnitt Jaltest Link V8.1/V9

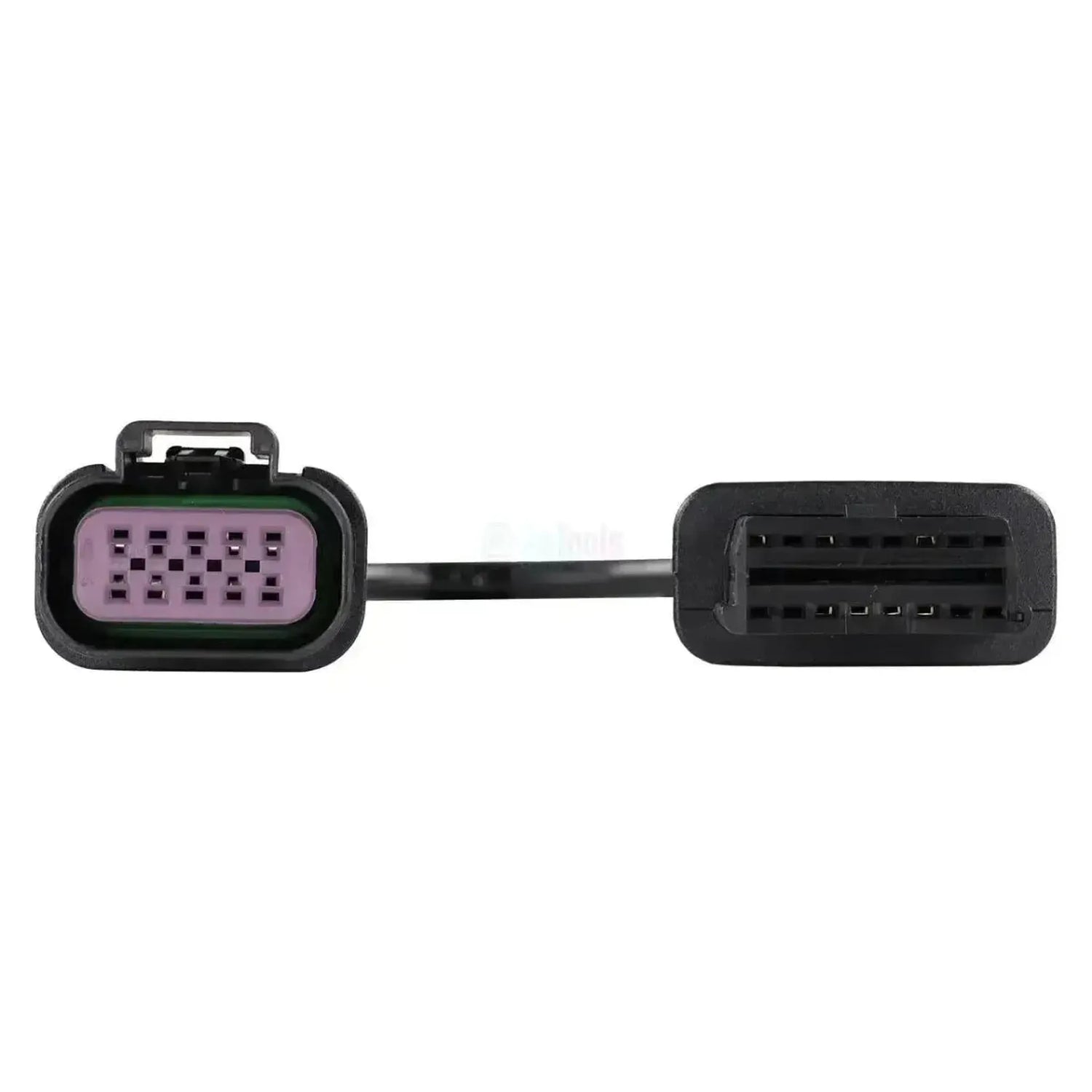

Maskinanslutning 10-polig ECU, två rader om fem i en lila insats
Interfacesidans anslutning 16-polig OBD2
Styrenheter PCM G3 (motorstyrenheten) och DTS G3 (gas- och växelbediening)
Segment Motorbåt
Jaltest-modul Jaltest Marine
Del av kabeluppsättning Marine-kabeluppsättning båt (70002008), inombord (70002009) och utombord (70002025)
