Jaltest  |  SKU: JDC536A

Jaltest (JDC536A) | Komatsu 12-polig OBD – 16-polig OBD2-adapterkabel | Terräng- och byggmaskiner

€134,95 inkl.
€111,53 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

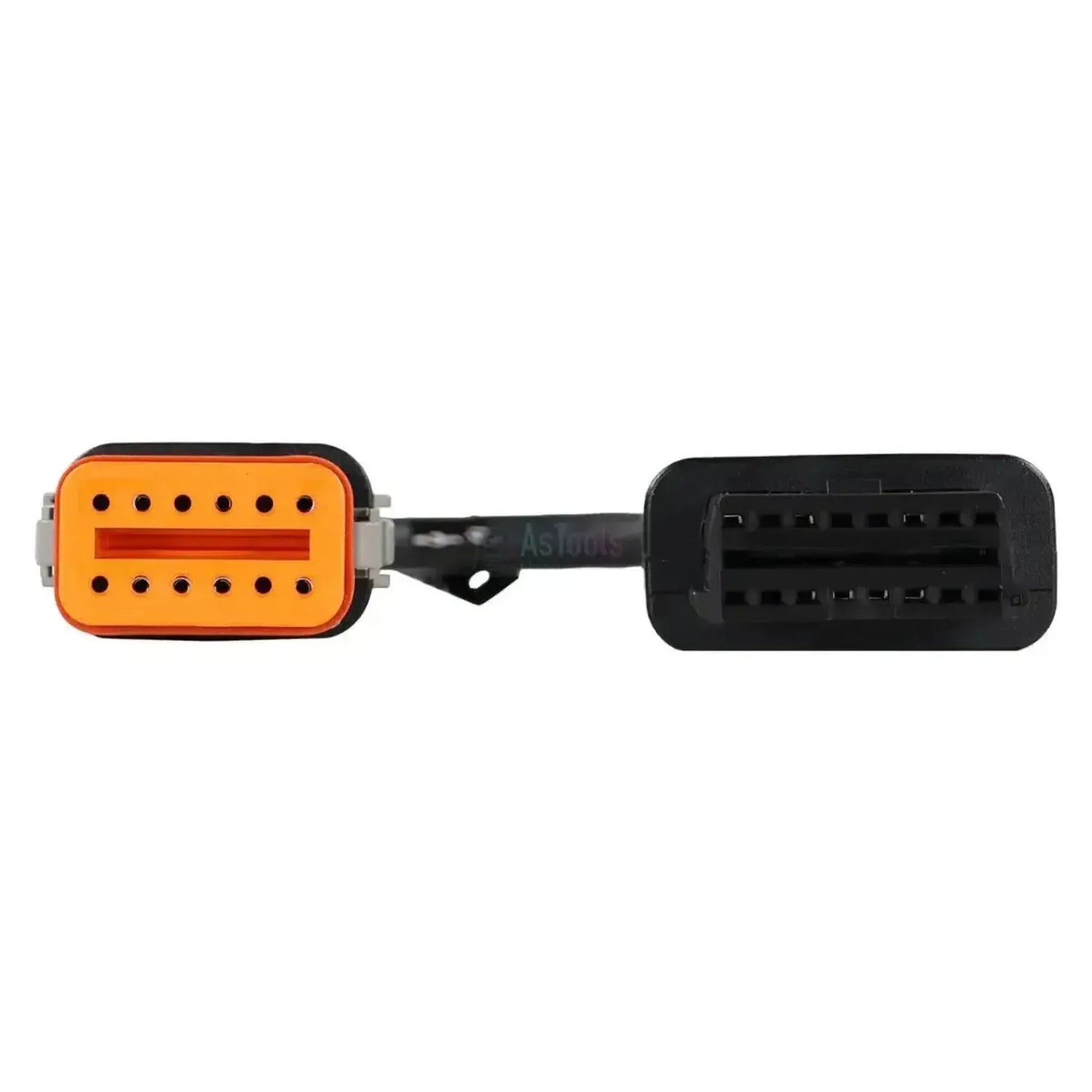

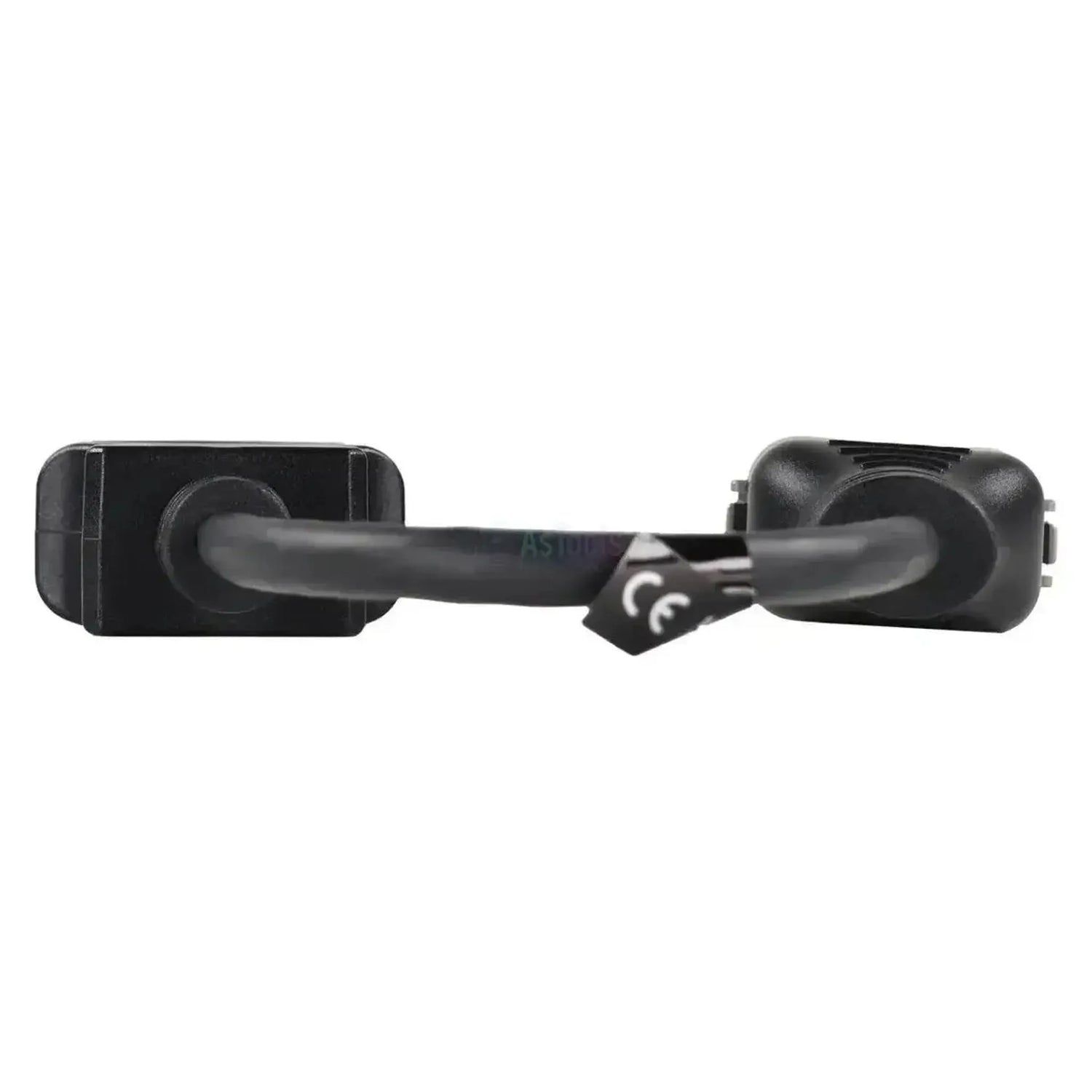

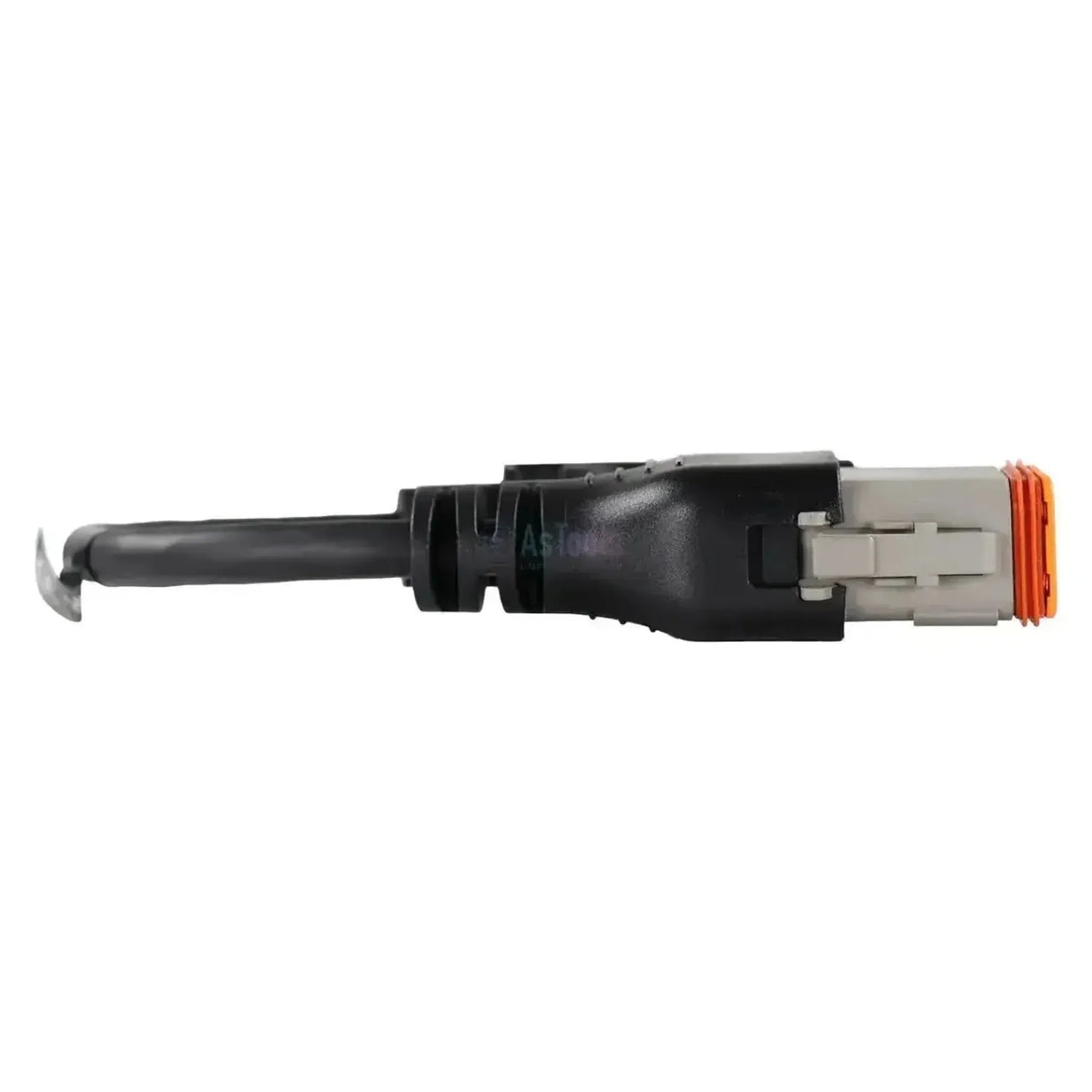

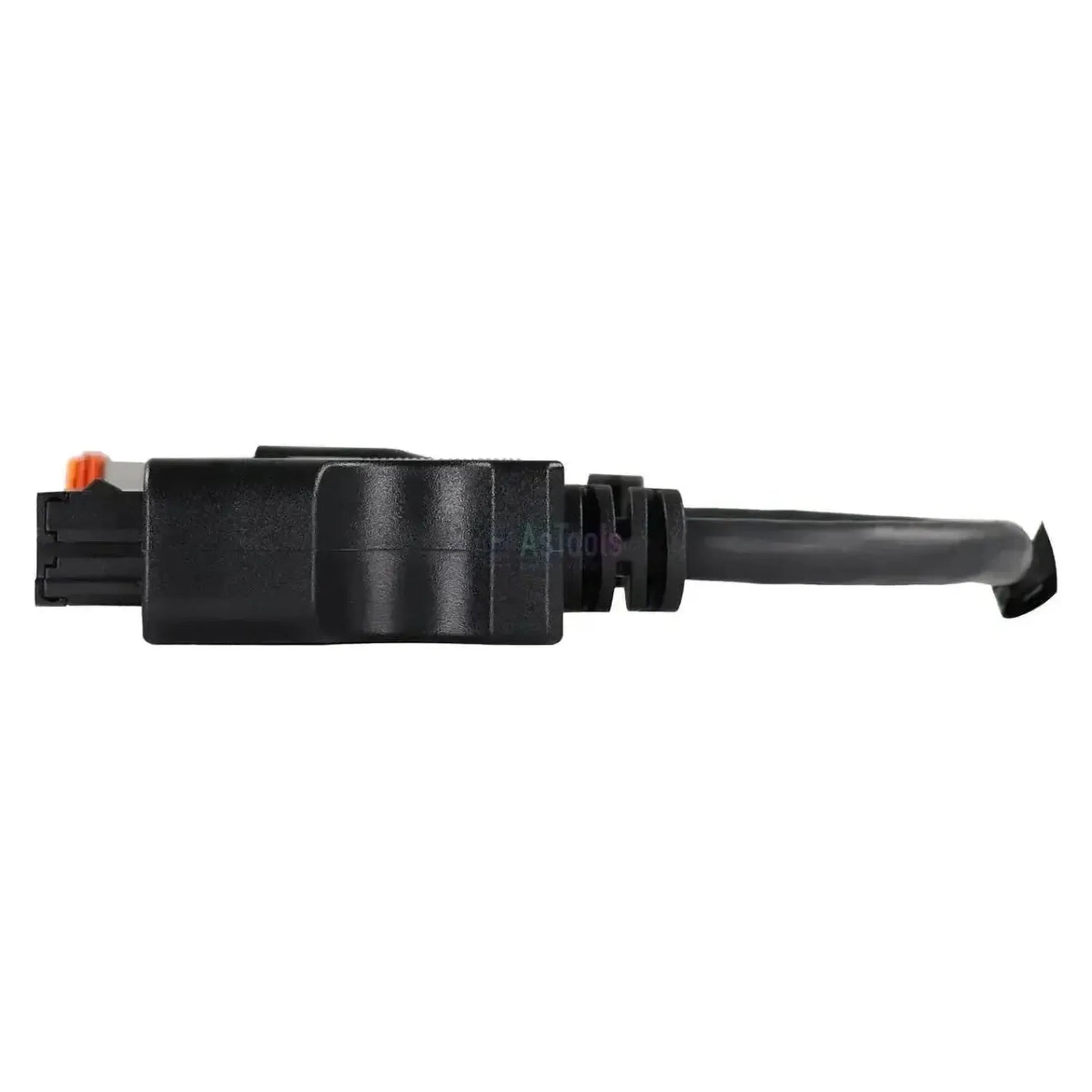

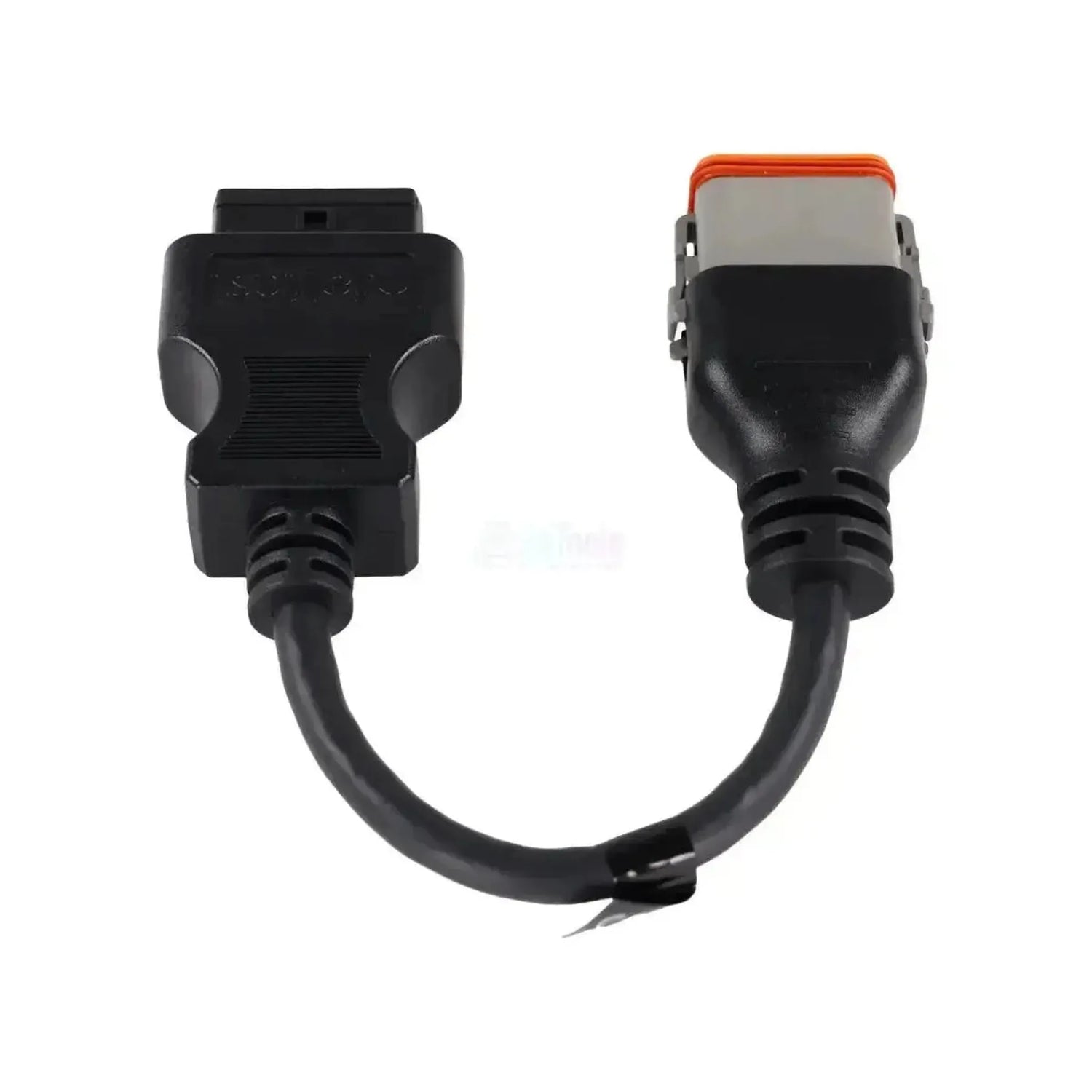

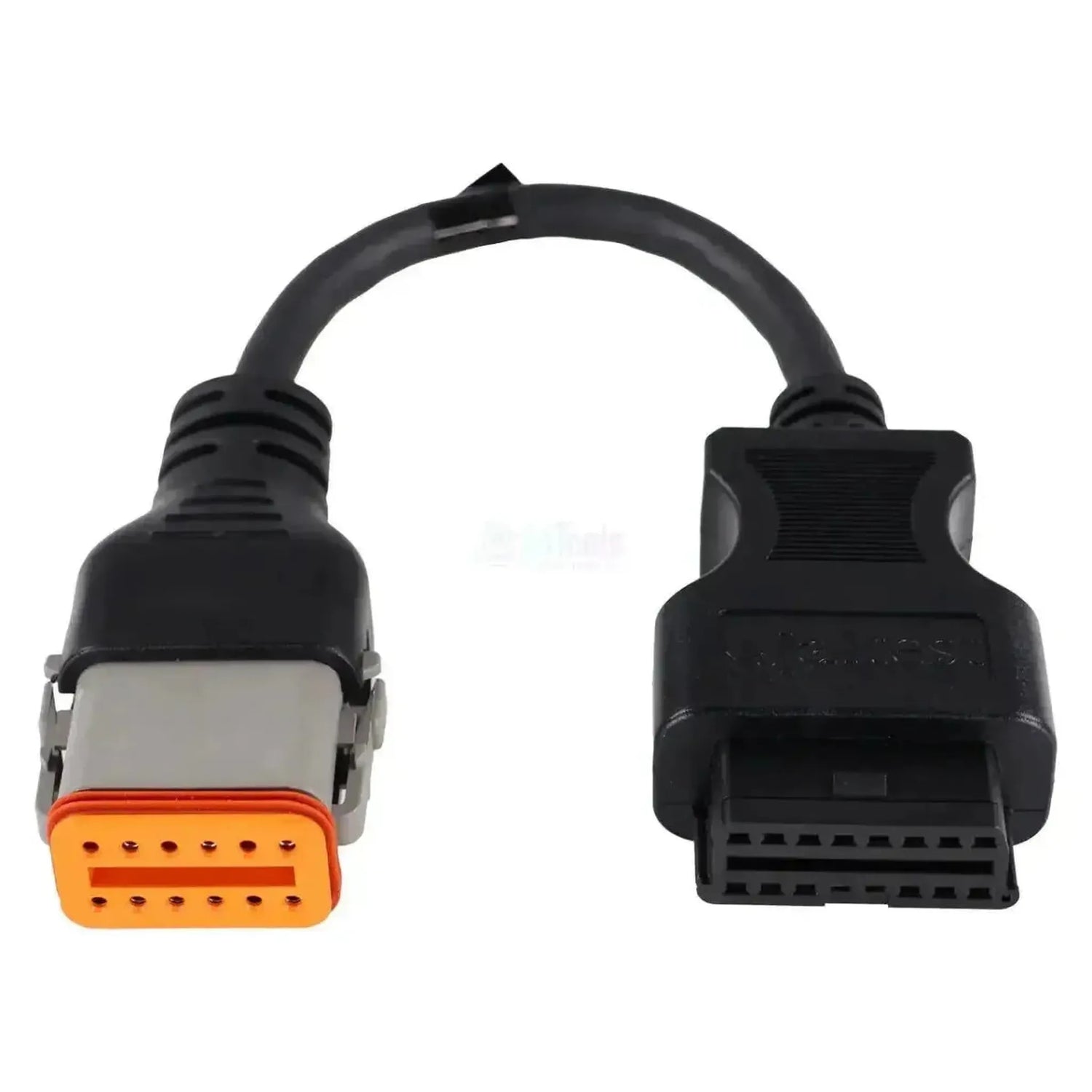

Jaltest JDC536A är diagnosekabeln för Komatsu-grävmaskiners rektangulära 12-polig anslutning. På maskinens sida finns en grå Deutsch-koppling med orange tätning med tolv positioner i två rader om sex stycken; på interfacesidan sitter en svart 16-polig OBD2-kontakt. Anslutningen finns i hytten och kabeln är 28 till 30 cm lång.

Via denna koppling når diagnostikutrustningen maskinens nätverk och därmed motorstyrningen ENG, hydraulikstyrningen PUMP, instrumentpanelen MON och på hjullastare transmissionsstyrenheten TRANS. För dessa styrenheter finns felkoder, mätvärden och underhållsdata tillgängliga: ECU-data och ytterligare åtgärder ingår inte. Kabeln fungerar på Jaltest Link V8.1 och V9 och ingår i Jaltest OHW (Off-Highway machines).

FÖRDELAR

✔Når förutom motorstyrningen även hydraulikstyrningen PUMP och instrumentpanelen MON.
✔På hjullastare kommer transmissionsstyrenheten TRANS även till.
✔För PUMP, MON, TRANS och motorstyrningen ENG kan även underhållsintervallen visas.
✔Fungerar på både Jaltest Link V8.1 och V9, så kabeln förblir användbar vid övergång till det nyare gränssnittet.

VIKTIGA BEGRÄNSNINGAR

✕För Komatsu-styrenheter är ECU-data inte tillgängliga; serienummer och programversion kan därför inte läsas ut.
✕ECM Cummins-motorstyrningen finns i täckningslistan men utan diagnostikfunktioner som stöds.
✕Endast för Komatsu:s rektangulära 12-poliga anslutning med orange tätning; andra märken använder egen kontakt.
✕För byggmaskiner gäller ingen OBD-skyldighet: Tillverkningsåret säger ingenting om anslutningen, endast kontakten i hytten är avgörande.

Tillämpningar och funktionaliteter

Via denna anslutning når du med Jaltest-programvaran maskinens styrenheter. Vilka system som är närvarande varierar beroende på serie och utförande.

Styrenheter som du kan komma åt

  • ENG, motorstyrning: Maskinens motorstyrning med felkoder, mätvärden och underhållsdata.
  • PUMP, hydraulikstyrning: Styrningen av hydraulikpumpsystemet.
  • MON, instrumentpanel: Instrumentpanelen i hytten.
  • TRANS, transmission: Transmissionsstyrenheten, finns på WA-hjullastare.

Vad du kan göra

  • Läsa och radera felkoder: Läs ut felminnet från styrenheten med beskrivning av den detekterad störningen.
  • Visa mätvärden: De aktuella värdena från sensorerna anslutna till styrenheten, i siffror och graf.
  • Kontrollera underhållsdata: Underhållsintervallen och utförda åtgärder per styrenhet med servicerapport.

Kompatibla fordon och tillämpningar

Kontakten är avgörande, inte modellen. Denna kabel passar på alla Komatsu-grävmaskiner med den rektangulära 12-poliga diagnostikanslutningen. Serierna nedan täcks av Jaltest OHW; vilken anslutning som finns i er hytt kontrollerar ni på plats.

Komatsu:

  • PC-6 serie bandgrävmaskiner (PC 200-6, PC 300-6K, PC 400-6, PC 600-6, PC 700-6): (ca. 1995 - 2004)
  • PC-7 serie bandgrävmaskiner (PC 200-7, PC 300-7, PC 400-7, PC 600-7, PC 800-7, PC 1200-7): (ca. 2002 - 2006)
  • PC-8 serie bandgrävmaskiner (PC 200-8, PC 300-8, PC 400-8, PC 600-8, PC 800-8, PC 2000-8): (ca. 2006 - 2013)
  • PW-serie mobila grävmaskiner (PW 100-6K, PW 100-7, PW 200-7): (ca. 1996 - 2008)
  • WA-serie hjullastare (WA 300-5 t/m WA 900-8)
  • D-serie bulldozrar (D 60-15/16/17/18, D 80-15/18, D 300-5/6/8, D 400-5)
  • HD-serie stela dumpers (HD 300-7, HD 400-7, HD 600-7, HD 700-7/8)
  • HM-serie ledade dumpers (HM 300-1/-2, HM 400-2/-3)
💡
Bra att veta: 12-polig anslutningen finns i hytten och kännetecknas av grå koppling med orange tätning och två rader om sex positioner. För byggmaskiner gäller ingen OBD-skyldighet, så Komatsu har använt denna kontakt över flera maskinegenerationer. Kontrollera därför först vilken anslutning som finns på er maskin innan ni beställer.

Innehåll i förpackningen

  • 1x Jaltest (JDC536A) | Komatsu 12-polig OBD – 16-polig OBD2 adapterkabel | Terreng- och byggmaskiner

Tekniska specifikationer

Specifikation Beskrivning
Tillverkare Jaltest (Cojali)
Referensnummer JDC536A
Typ Adapterkabel
Tillämpning Komatsu-grävmaskiner
Maskinanslutning 12-polig OBD, grå Deutsch-koppling med orange tätning
Anslutning interfacesida 16-polig OBD2
Längd 28 till 30 cm
Gränssnitt Jaltest Link V8.1 och V9
Styrenheter ENG (motorstyrning), PUMP (hydraulik), MON (instrumentpanel) och TRANS (transmission)
Segment Terreng- och byggmaskiner
Jaltest-modul Jaltest OHW (Off-Highway machines)
Del av kabeluppsättning OHW-kabeluppsättning komplett (70002026)
