Jaltest | SKU: JDC539A

Jaltest (JDC539A) | Bobcat 6+6-polig OBD - 16-polig OBD2-adapterkabel | Förbränningsmotor

Name: Jaltest (JDC539A) | Bobcat 6+6-polig OBD - 16-polig OBD2-adapterkabel | Förbränningsmotor
Brand: Jaltest
SKU: JDC539A
Price: 279.95 EUR
Availability: InStock

€279,95 inkl.

€231,36 exkl.

Garanti direkt via AsTools

Vi hanterar garantiärenden själva, snabbt och utan mellanhand till tillverkaren. Tack vare vår egen reservdelslager och teknisk expertis kan vi vanligtvis hjälpa dig omedelbar. Endast i undantagsfall skickar vi produkten vidare till leverantören.

2 års garanti på alla produkter

Alla våra produkter levereras med 2 års fabriksgaranti. Du är därmed säkrad långtidskvalitet och service.

Enkelt att returnera

Du kan enkelt begära din retur via ditt konto. Vi skickar retureringsetiketten till dig via e-post. Returfrakten står du själv för.

Professionell kundservice

Våra experter är beredda att hjälpa dig snabbt och professionellt, både online och i vår fysiska butik. Frågor? Kontakta oss gärna.

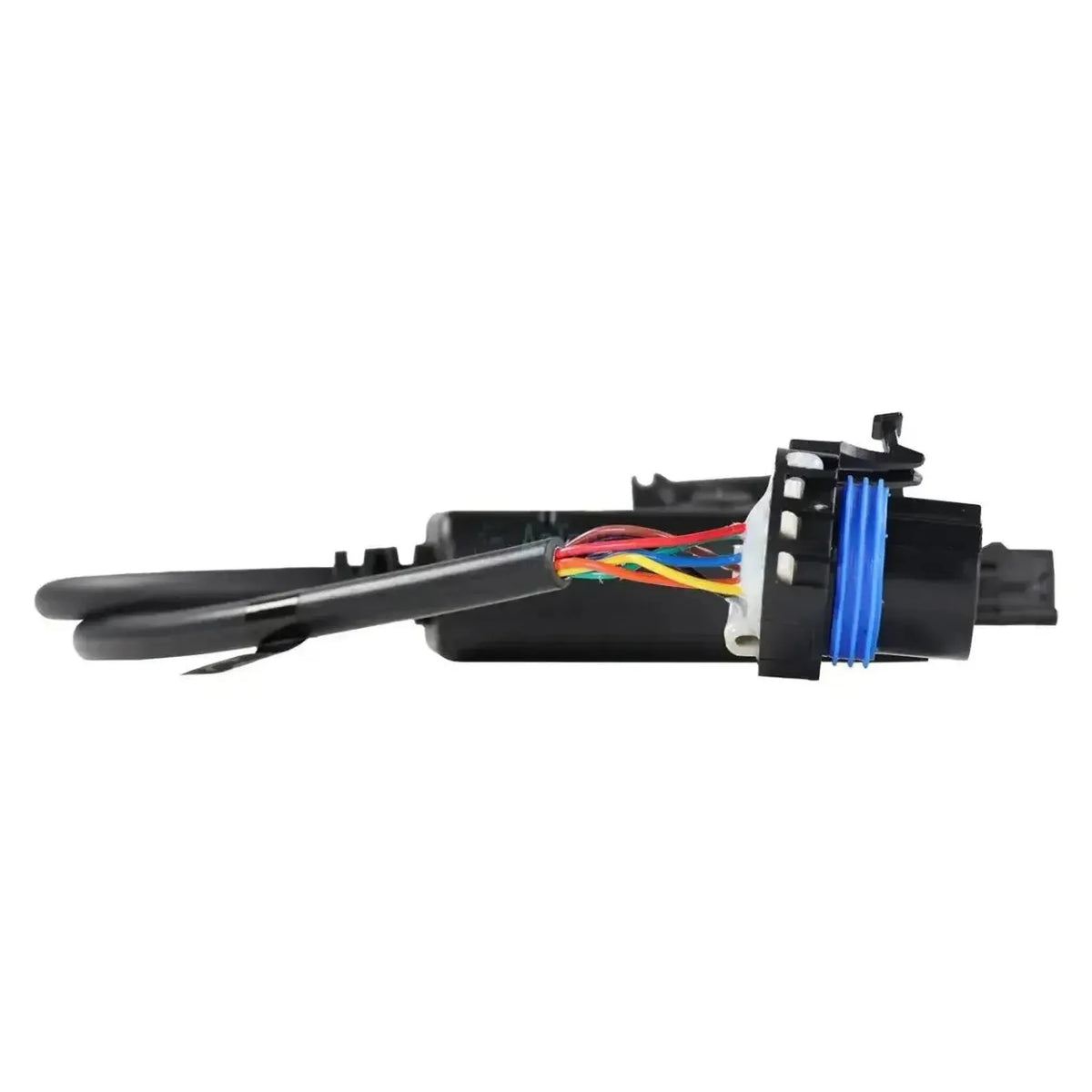

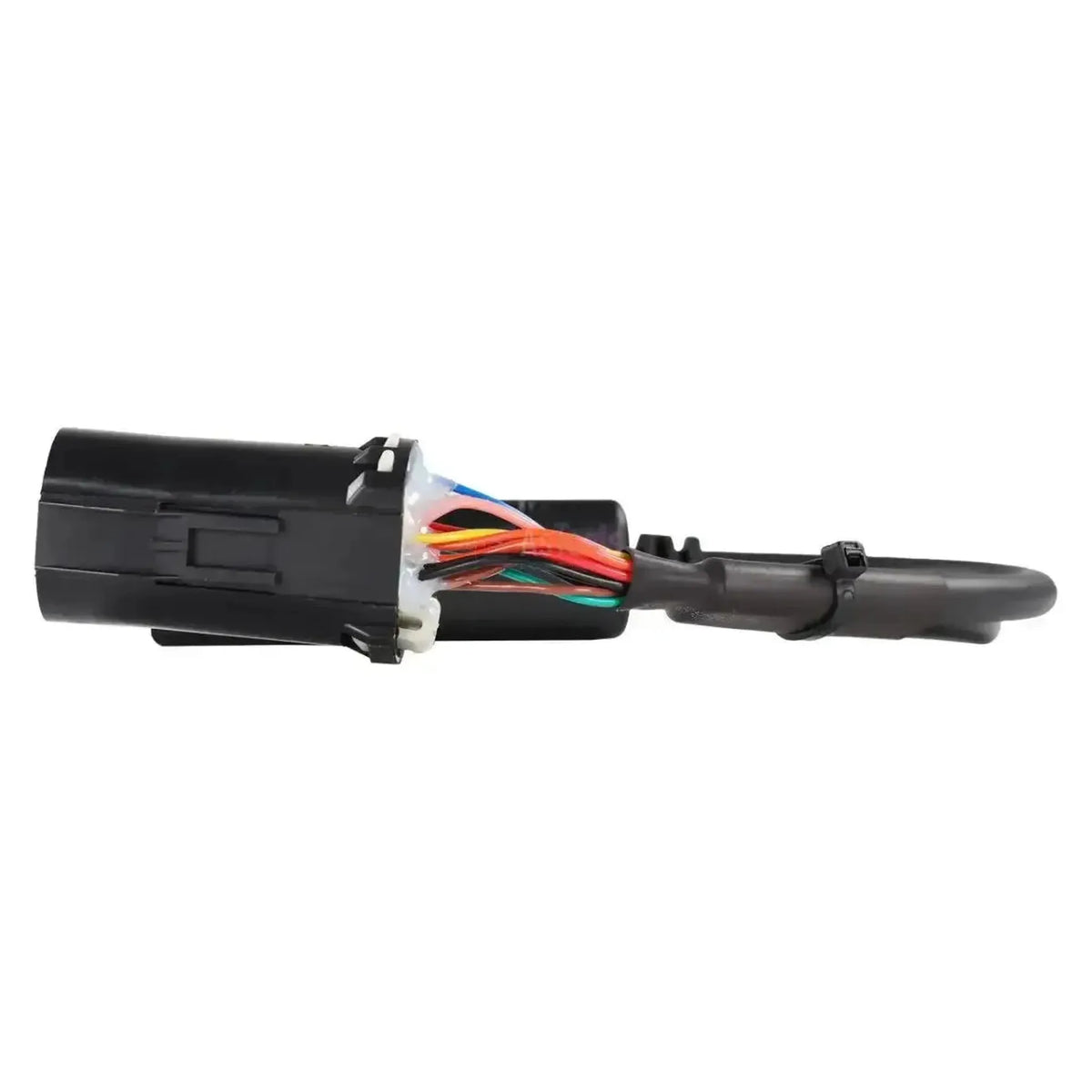

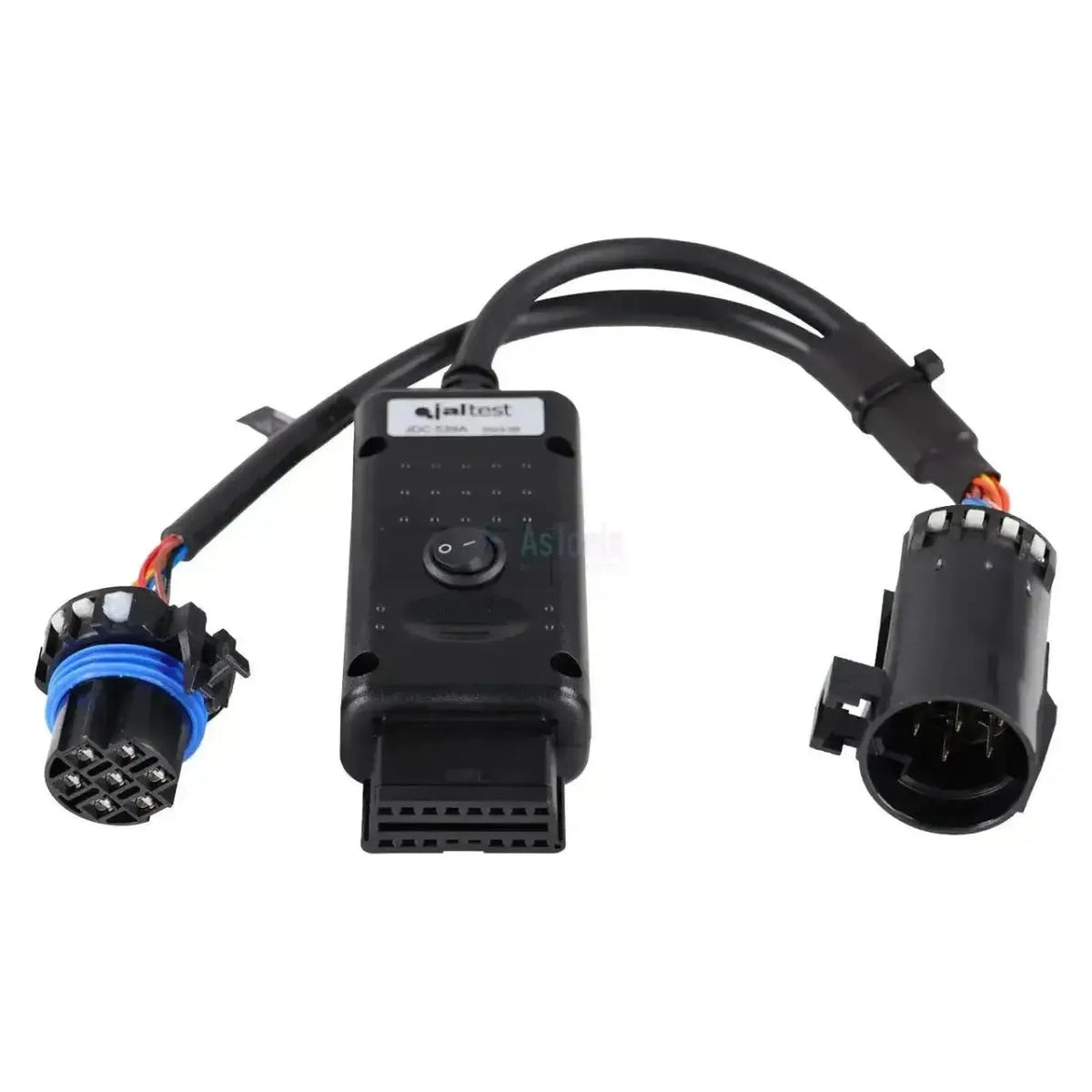

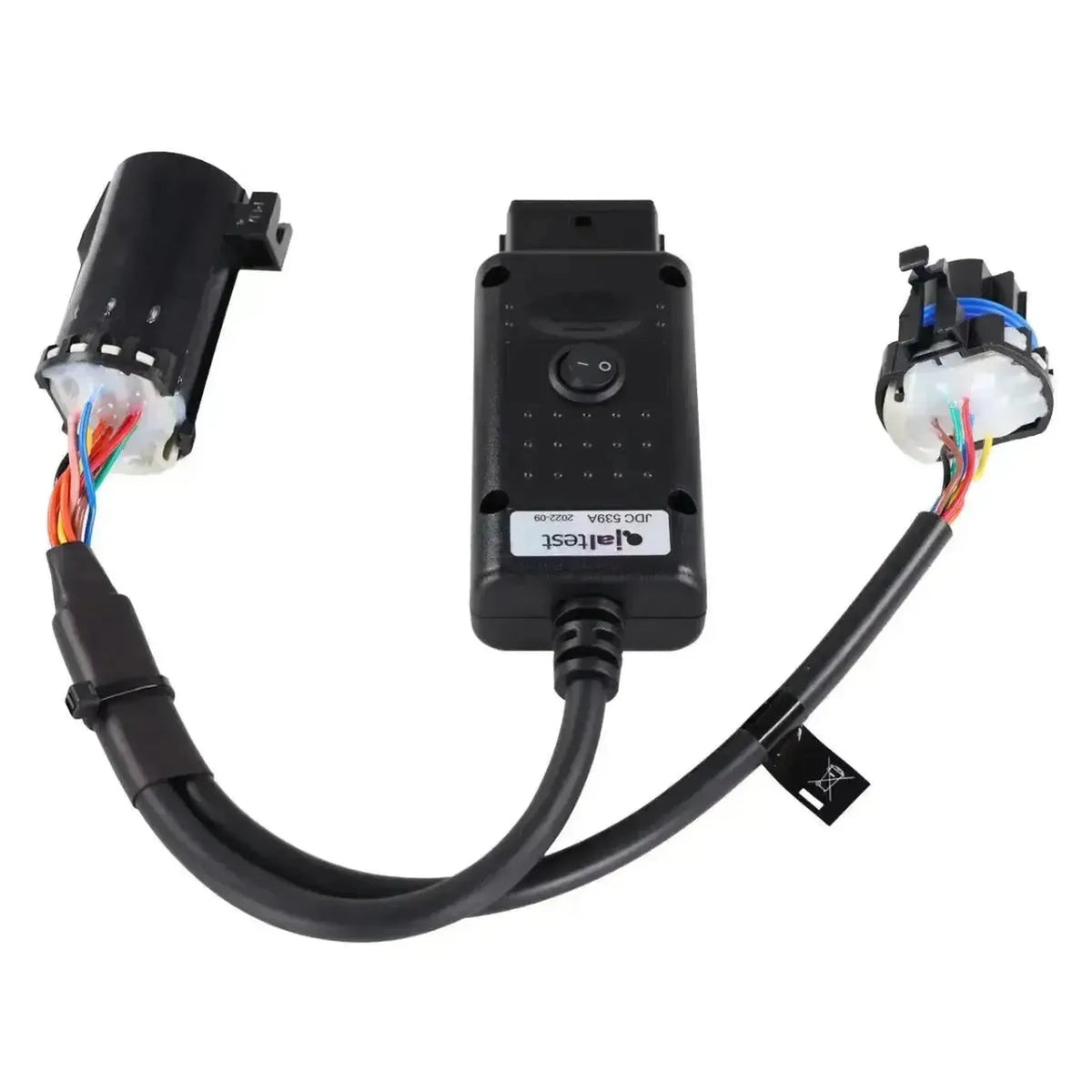

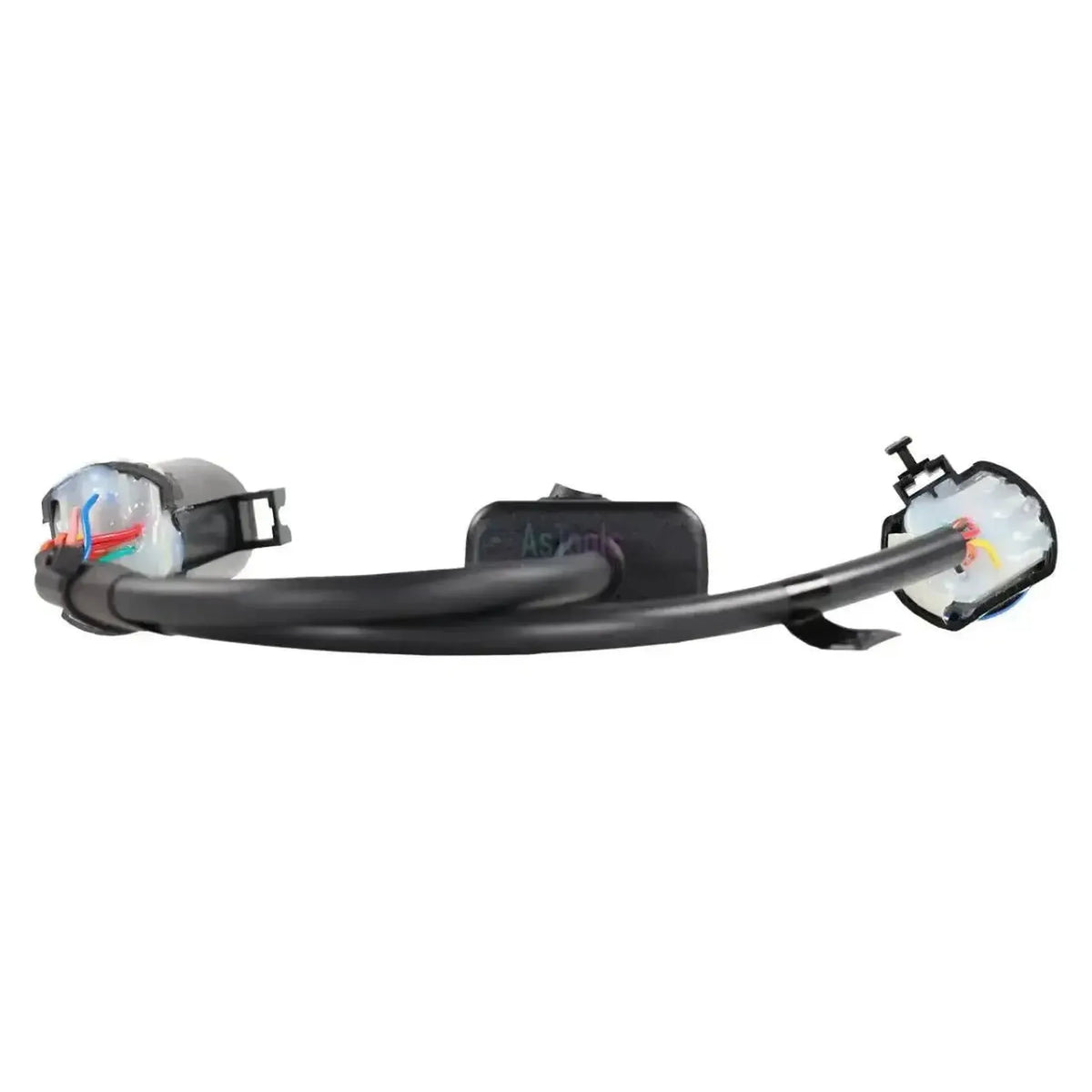

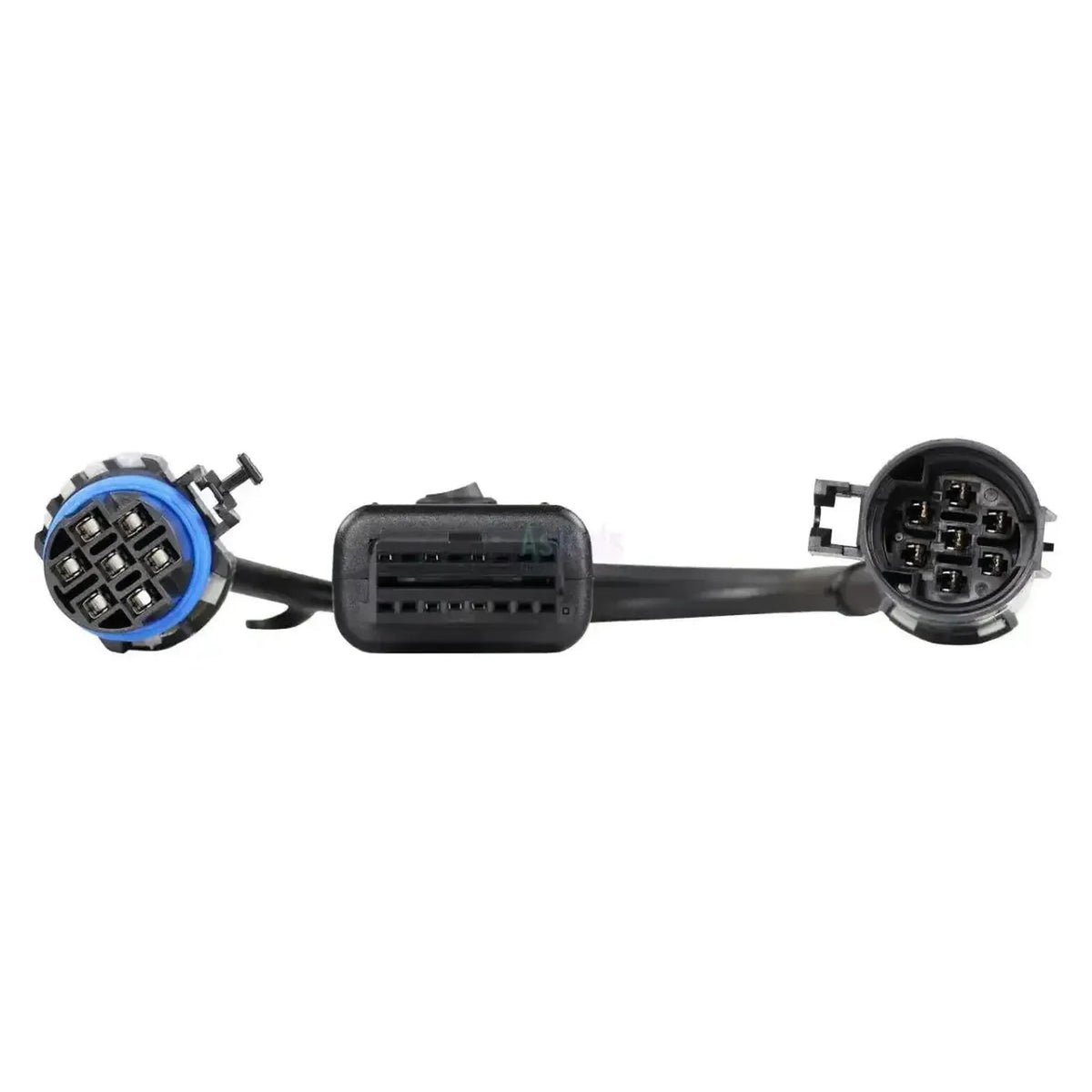

Jaltest JDC539A kopplar ihop kompakta Bobcat-maskiner med din Jaltest-utrustning och delar sig på maskinensidan i två runda kontakter. Den första grenen har kontaktuttag bakom en iögonfallande blå tätningsring; den andra grenen är motsvarigheten till den, med kontaktstift i ett slät svart hölje. På interfacesidan avslutas kabeln med en 16-polig OBD2 och den mäter 38,5 till 41,5 cm.

Halvvägs sitter ett svart mellanstycke med en omkopplingskontakt i två lägen, märkt O och I. Därefter når Jaltest-programvaran maskinens dator GATEWAY, de elektroniska modulerna ACS och SJC, drivenheten DRIVE, hydraulikstyrningen AUX, motorstyrningarna DL02 och DM02 och E-CDIS Kubota, efterbehandlingsstyrningen DCU och instrumentpanelen LHP. För det senare begränsas det till mätvärden och ECU-data; felkoder ingår inte i täckningen. Kabeln faller under Jaltest OHW.

FÖRDELAR

✔Två runda kontakter i en kabel: Maskinens system och motorstyrningen är båda inom räckhåll.

✔Når maskinens dator GATEWAY, drivenheten DRIVE och hydraulikstyrningen AUX på teleskopladdarnas.

✔Fungerar både med egna DL02- och DM02-motorstyrningar och med E-CDIS Kubota, där även ytterligare åtgärder ingår i täckningen.

✔Ingen byggårsgräns: För kompakta maskiner föreskrevs aldrig en standardiserad diagnosanslutning, så denna lösning förekommer även på nyare Bobcats.

VIKTIGA BEGRÄNSNINGAR

✕Instrumentpanelen LHP visar inga felkoder; det begränsas till mätvärden och ECU-data.

✕DCU för efterbehandlingen av avgaser finns endast på maskiner som är utrustade med det, såsom minigrävare.

✕Mellanstycket har en omkopplingskontakt med två lägen; om ingen anslutning upprättas byter du läge på den.

✕Endast för den dubbla 6+6-polig Bobcat-anslutningen; andra maskinmärken har sina egna kontakter.

Tillämpningar och funktionaliteter

Via den dubbla anslutningen når du med Jaltest-programvaran både maskinens system och motorstyrningen på Bobcaten. Vilka enheter som är tillgängliga varierar beroende på serie och utförande. Listan nedan kommer från Bobcat-täckningen, med de funktioner som är tillgängliga för varje enhet.

Styrenheter som du kan komma åt

GATEWAY, central maskinenhet: Huvuddatorn på teleskop- och larvladdarnas.
ACS och SJC, elektroniska moduler: Styrningen av manöverdonet och joystickstyrningen.
DRIVE, drivning: Styrenheten för kördriften.
AUX, tillskottshydraulik: Styrningen av tillägghydrauliken för tillbehör.
DL02 (CAN) och DM02 (CAN), motorstyrningsenheter: Bobcats egna motorstyrningar.
E-CDIS Kubota, elektronisk dieselstyrning med commonrail-insprutning: Motorstyrningen för Kubota-blocken, med ytterligare åtgärder i täckningen.
DCU, efterbehandling av avgaser: Styrningen av efterbehandlingssystemet på maskiner som är utrustade med det.
LHP, instrumentpanel: Panelen från vilken du läser mätvärden och ECU-data.

Vad du kan göra

Läsa och radera felkoder: Läsa felminnet från styrenheten med beskrivningen av felet.
Se mätvärden: Aktuella värden från de anslutna sensorerna, i siffror och i graf.
Konsultera underhåll: Underhållsintervallen och utförda åtgärder på maskinen, med en servicerapport.
Utföra ytterligare åtgärder: Extraförsöksprocedurer per styrenhet. Tillgängligt på dessa maskiner för E-CDIS Kubota.

Kompatibla fordon och tillämpningar

Kontakten är avgörande, inte modellen. Denna kabel passar på vilken som helst kompakt Bobcat med den dubbla 6+6-polig anslutningen, vilket kännetecknas av den blå tätningsringen på den ena halvan. För kompakta maskiner infördes aldrig någon OBD-skyldighet, så byggåret säger inte mycket här; kontrollera anslutningen på själva maskinen innan du beställer. Serierna nedan ingår i Bobcat-täckningen.

Bobcat:

S500-serien (teleskopladdare)
S600-serien (teleskopladdare)
S700-serien (teleskopladdare)
T500-serien (larvteleskopladdare)
T600-serien (larvteleskopladdare)
T700-serien (larvteleskopladdare)
E50-serien (minigrävare)
E85-serien (minigrävare)

💡

Bra att veta: De två runda kontakterna sitter bredvid varandra i maskinen och den exakta placeringen varierar beroende på modell. I mellanstycket sitter en omkopplingskontakt med två lägen; om en styrenhet inte svarar byter du läge. Kontrollera på maskinen själv vilka anslutningar som finns innan du beställer.

Innehåll i förpackningen

1x Jaltest (JDC539A) | Bobcat 6+6-polig OBD - 16-polig OBD2 adapterkabel | Förbrännningsmotor

Tekniska specifikationer

Specifikation	Beskrivning
Tillverkare	Jaltest (Cojali)
Referensnummer	JDC539A
Typ	Adapterkabel
Tillämpning	Bobcat teleskopladdar, larvteleskopladdar och minigrävare
Längd	38,5 till 41,5 cm
Gränssnitt	Jaltest Link V8.1 och V9
Maskinanslutning	6+6-polig OBD (två runda kontakter: en med kontaktuttag och blå tätningsring, en med stift)
Gränssnittets anslutning	16-stifts OBD2
Styrenheter	GATEWAY, ACS, SJC, DRIVE, AUX, DL02, DM02, E-CDIS Kubota, DCU och LHP
Segment	Förbränningsmotor
Jaltest-modul	Jaltest OHW (konstruktions- och terrängmaskiner)
