Jaltest-läsverktyg för släpvagnar

Vad som ingår i förpackningen

Väskan innehåller den hårdvara som du använder för att upprätta anslutningen, och därutöver rätten till programvara som låser upp Trailer-modulen. Hårdvaran är densamma som i lösningen 70001052; skillnaden mellan diagnostikverktygen ligger i programvarumodulen, inte i väskan. Nedan visas vad varje del är och vilket referensnummer som hör till den.

Maskinvara

• Jaltest Link V9 (70001015): Diagnostikgränssnittet som du ansluter till släpvagnens diagnostikanslutning, med 26-polig DB26-anslutning till kabeln och USB-C till datorn.

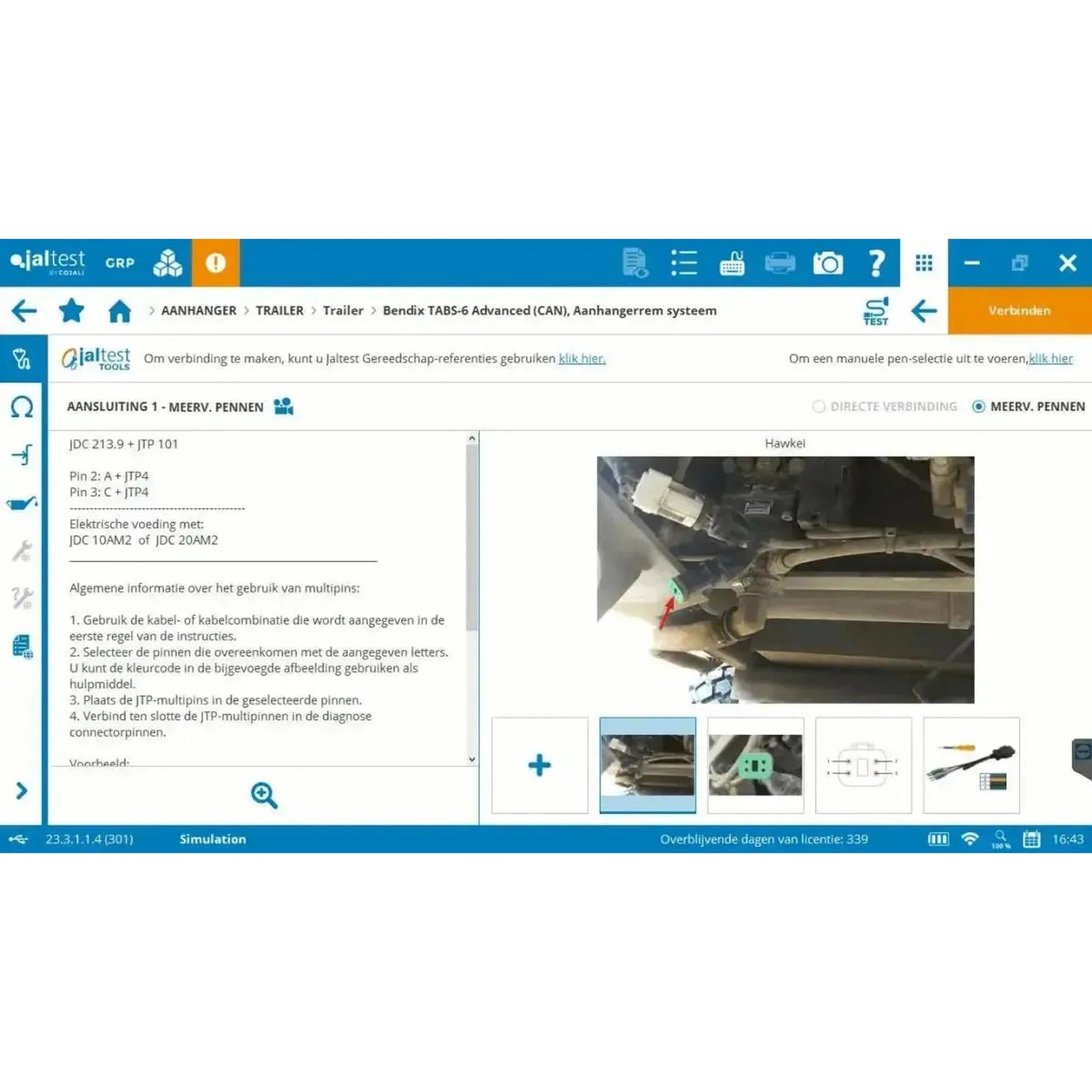

• Multipin Kit (70002001): Tjugo multipin JTP01 till JTP10, var och en i två färger, anslutningskabeln JTP101 och två matningskablar — JDC10AM2 med batteriklämmor och JDC20AM2 för cigarettändaren. Med detta prickar du direkt in i en anslutare för vilken det inte finns någon diagnosekabel.
• OBD-kabel, 16-polig (JDC213.9): Standardkabeln för den vanliga diagnosanslutningen.
• USB-C-kabel (JDC107.9B): Anslutningen mellan länken och din bärbara dator.
• Förlängningskabel på 100 cm (JDC100): Med 26-polig DB26-kontakt, den breda kontakten på själva länken. Användbar när anslutningen på släpvagnen är placerad svårt och du vill mäta bredvid.
• Väska (70003015): Den kompakta utförningen, 505 x 381 x 146 mm.

Programvara

• Programvara (293500): Det engångsinköp som låser upp modulen Modular Trailer. Med Modular är det första användningsåret redan inkluderat, så ingen separat programvarulicens behövs.
• Jaltest GRP: Cojalis verkstadsprogramvara för kunder, fordon och rapporter, i lägena Basic, Synchro och Enterprise; dessa lägen kan aktiveras kostnadsfritt.

En laptop och släpvagnkablarna ingår här inte. Se Kablar och dator längre ned på denna sida.

Vilka släpvagnar och system

För en släpvagn tittar Jaltest inte på tillverkaren utan på det installerade systemet. Om du söker efter namn på sidan av påhängsvagnen hittar du det vanligtvis inte: Täcningen går via tillverkaren av bromssystemet, luftfjädringen eller kylenheten. Indelningen per världsdel nedan gäller det land där märket kommer ifrån, inte den nuvarande ägaren.

Systemtillverkare som är täckta

Välkända namn i täckningen av Jaltest Modular Trailer: Bendix, Cojali, Haldex, Knorr-Bremse och Wabco för bromssystemen, samt Carrier och Thermo King för kylenheter.

Alla tio systemtillverkare, uppdelade per världsdel:

Europeiska inkluderar Förenade kungariket, Turkiet och Ryssland. Under Övriga står namn vars ursprung inte kunde fastställas. Ett namn på listan betyder att det finns täckning, inte att varje generation av varje system är fullt stödd.

Systemen på släpvagnen

• Elektroniskt reglerade bromssystem (EBS och TEBS): Bromregleringen med modulatorer, trycksensorer och hjulhastighetssensorer, inklusive Knorr-Bremse EBS 5 och TEBS-släpvagnssystemen.
• ABS-bromreglering: Haldex Modal och Haldex Modular, Knorr-Bremse KB4-TA, Cojali E-ABS och Bendix släpvagnsbromreglering på CAN.
• Luftfjädring (ECAS): Elektroniskt reglerad luftfjädring med höjdsensorer, ventilblock och axellastmätning.
• Däcktryckskontroll (TPMS): Övervakning av däcktryck, bland annat från Haldex och Bendix.
• Slitage-övervakning: Slitagesensorer på bromsklotsarna och återställningsprocedur efter byte.
• Kylenheter: Styrenheterna från Thermo King och Carrier på kylpåhängsvagnen.
• Telematik: De telematisystem som Jaltest erbjuder inom Modular Trailer.

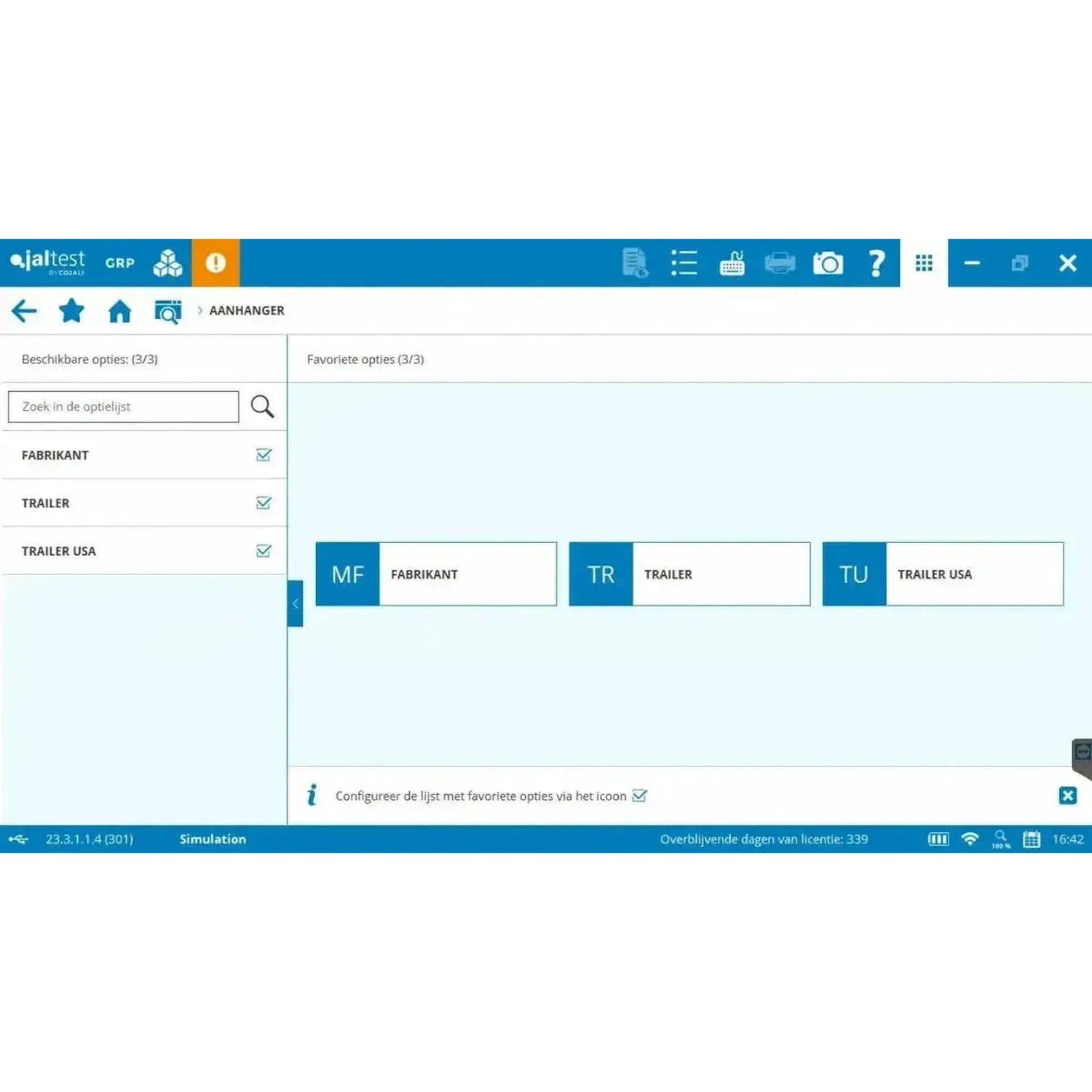

Sök efter system i stället för efter släpvagn

Samma bromssystem sitter under dussintals påhängsvagnar från olika tillverkare. Du når det därför via systemet: Först tillverkaren, sedan generationen, och först därefter styrenheten.

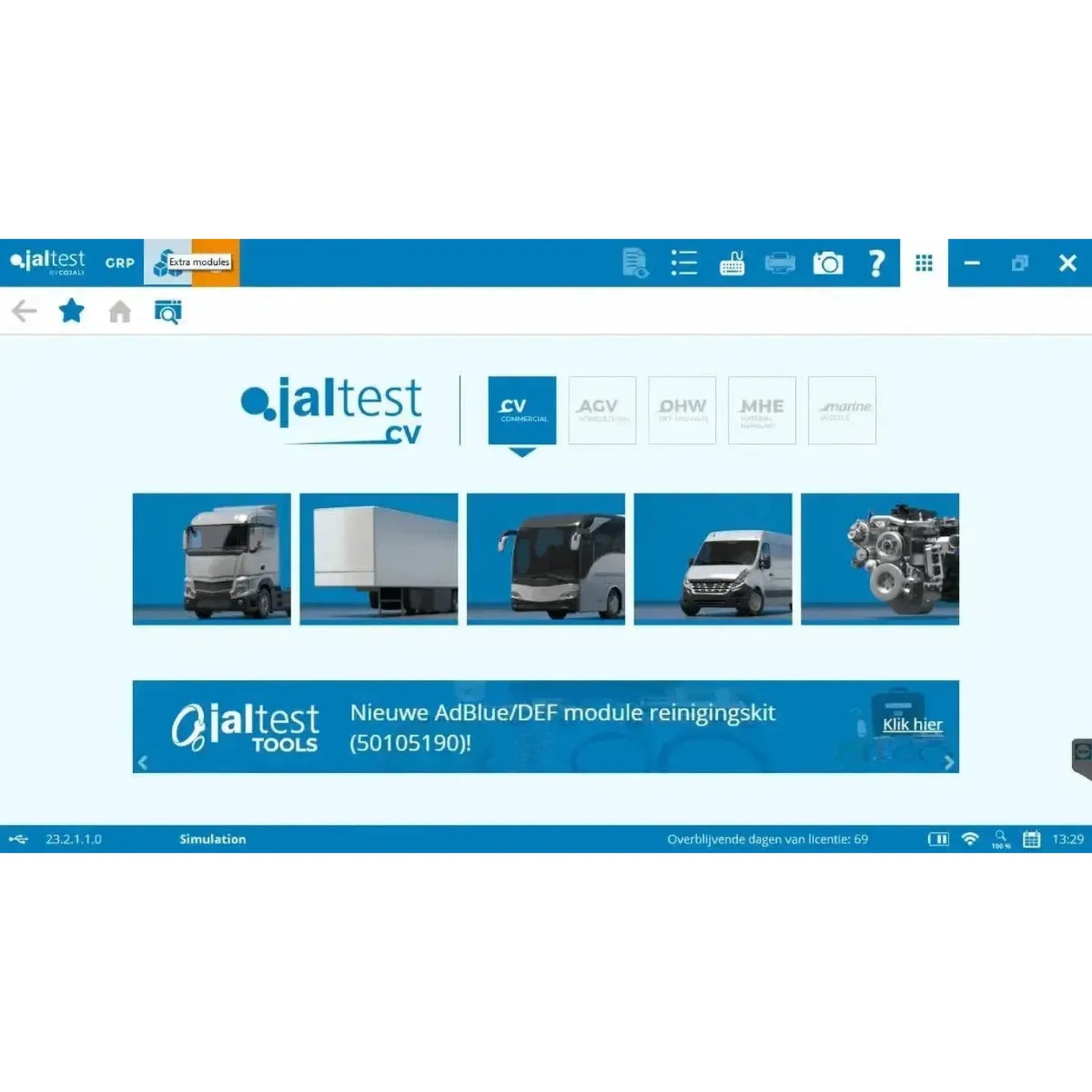

Vad du kan göra med det

Med Trailer-modulen läser du av släpvagnens styrenheter, följer mätvärden och styr komponenter. Du gör också det arbete som programvaran kräver: Byte av en modulator, inställning av bromsbmärkvärdena och kalibrering av sensorer.

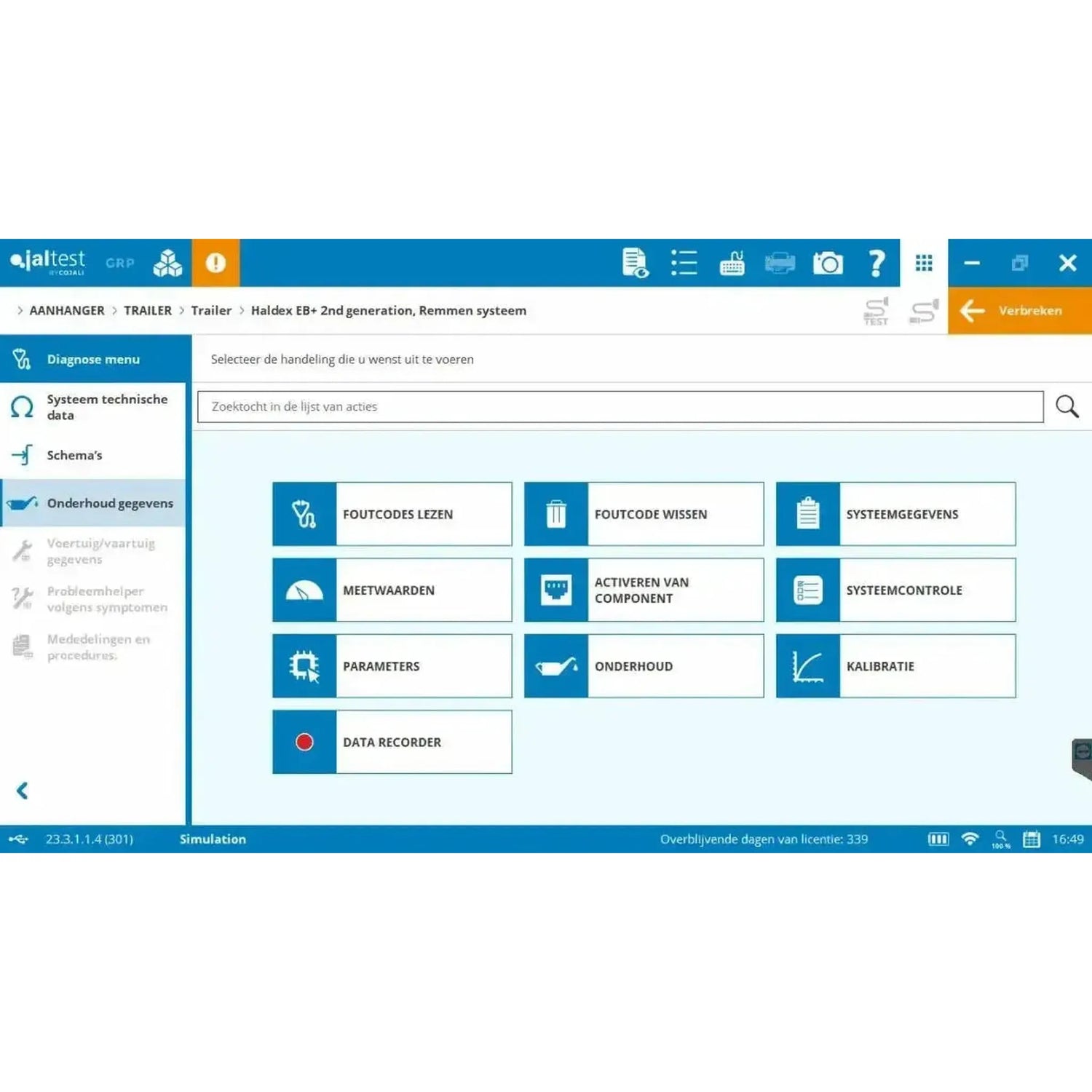

Diagnos

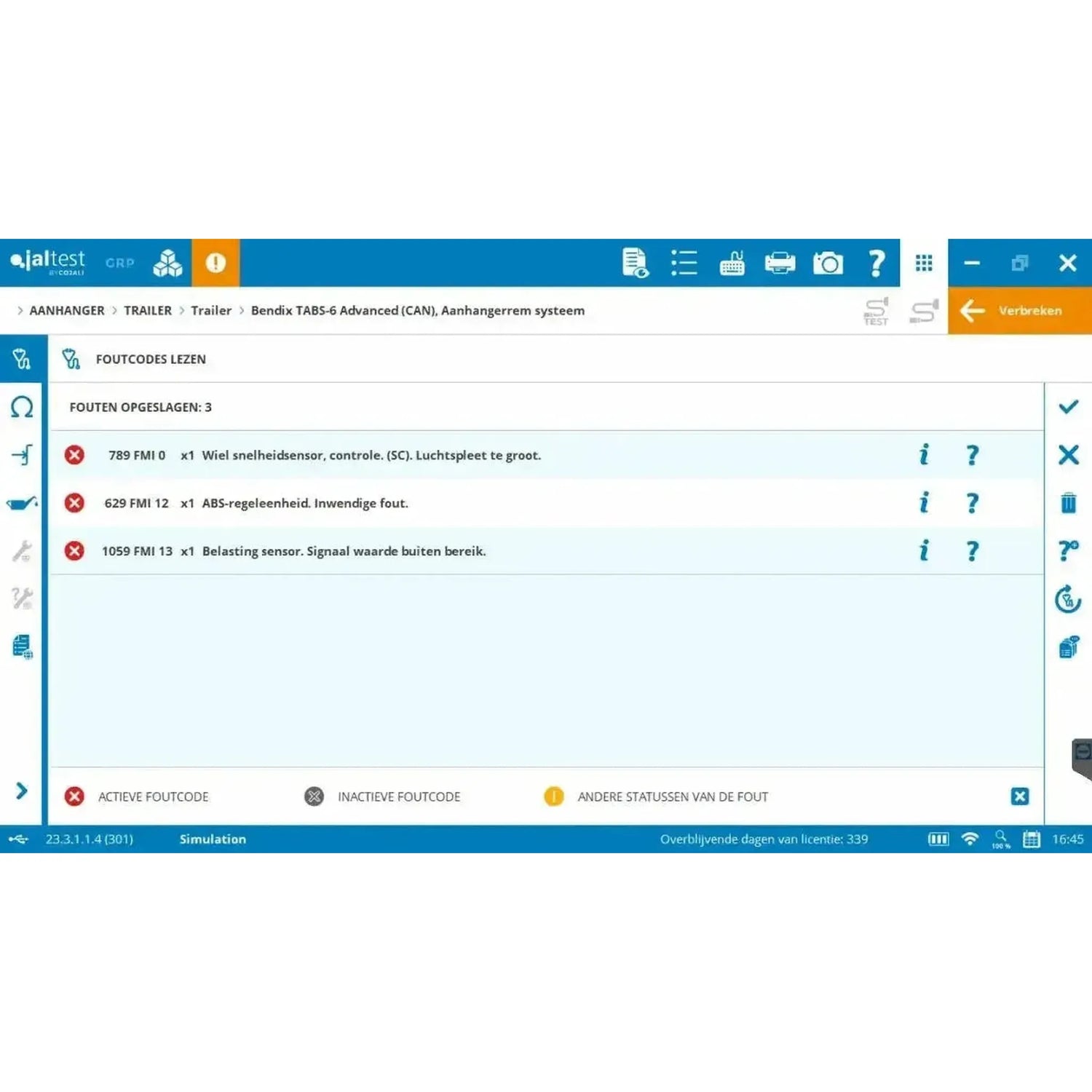

• Läs och radera felkoder: Felminnet för bromregleringen och övriga enheter, med information om koderna.
• Mätvärden: Värdena från anslutna sensorer på skärmen, i siffror och i grafikform.
• Styra komponenter: Manövrera delar av bromssystemet och luftfjädringen målriktad för att kontrollera deras funktion.

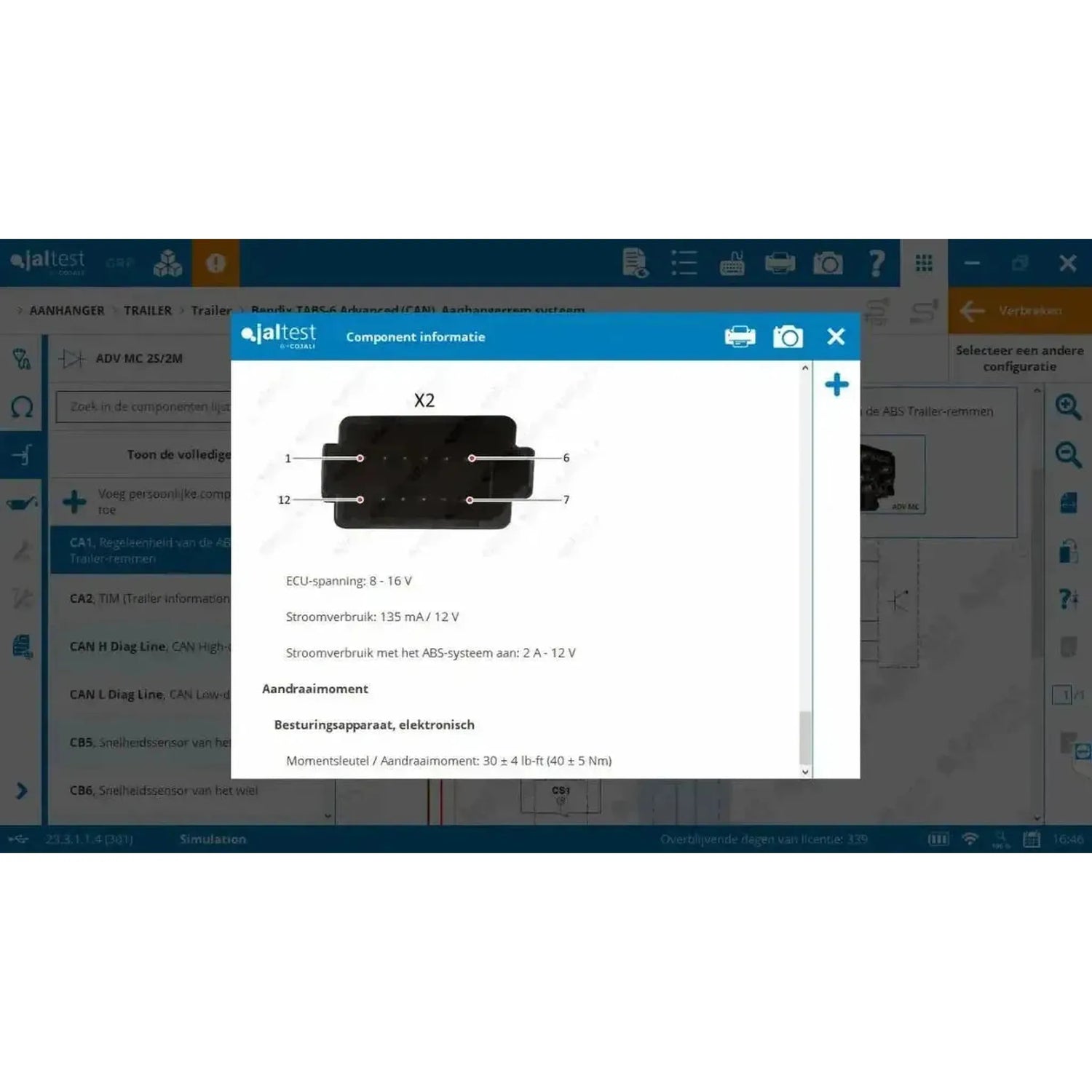

• ECU-data: Delens artikelnummer, serienummer och mjukvaruversion för kontrollenheten.
• Parametrar och kalibrering: Konfigurera styrenheter och ställ in system.

Underhåll och kalibrering

• Byt modulator: En guiderad procedur som överför parametrarna från den gamla enheten till den nya.
• Ställ in bromsparametrar: Däckstorlek och däckens omkrets, axellastfördelning och tyngdpunkt, samt bromsberäkning baserad på dessa.
• Kalibrera körhöjd: Fastställ normal körhöjd och luftfjädringens lyft- och sänkhöjd.
• Kalibrera sensorer: Höjdsensorerna efter sensorbyte, ventilblock eller reglercentral, och axellastsensorerna för korrekt viktmätning.
• Återställ slitagesensorer: Efter byte av bromsklockor.
• Underhållsräknare: Återställ serviceintervallet efter service, där reglerenheten stöder detta.

Kablar och dator

Väskan innehåller 16-polig OBD-kabel för standardanslutningen. En släpvagn har ofta inte det: många bromsregleringar för sin diagnostiklinje på själva enheten eller på ett eget uttag, och där krävs en separat kabel. Mjukvaran själv körs på en Windows-dator.

• Släpvagnskabelset (70002024): Kabeln JDC103A för Wabco och Knorr-Bremse, JDC108A för Haldex EB+/TRS och TPMS, samt JDC110A för släpvagns-CAN enligt ISO 7638-1.
• Haldex: JDC101A för Modal-ABS och JDC102A för Modular-ABS, tillsammans med JDC108A från kabelsettet.
• Knorr-Bremse: JDC111A för KB4-TA-ABS och JDC220A för EBS 5, som monteras inline mellan reglerenheten och kabelsträngen.
• Bendix och Cojali: JDC123A för Bendix-släpvagnsbromsreglering på CAN, JDC122A för Bendix-däcktryckskontroll och JDC117A för Cojali E-ABS.
• Släpvagns-CAN: JDC110A enligt ISO 7638-1 på 24 volt och JDC110B enligt ISO 7638-2 på 12 volt.
• Dator: Programvaran körs på Windows. Cojali levererar Jaltest Rugged PC och A140 Rugged PAD; båda finns separat i vår webshop.

Vilken kabel du behöver bestäms av reglerenheten på släpvagnen, inte av karosseremakarens namn. Kontrollera på själva släpvagnen vilket system som sitter där innan du beställer: Se på typskylten på modulatorn och räkna antalet stift på uttaget.

Licens och förnyelse

Med Modular köper du mjukvarukativering och första användningsåret på en gång. Från år två förnyar du med uppdateringslicensen (29051500), varje gång för tolv nya månader. Så länge licensen är aktiv får du alla nya mjukvaruversioner för släpvagnssystemen.

• Giltighetsperiod: Tolv månader från aktiveringen, ingår i programvaruaktiveringen.
• Förnyelse: Årligen, med uppdateringslicensen (29051500).
• Installationer: Högst fem datorer. Jaltest-hårdvaran krävs alltid för att köra programvaran.
• Registrering: Vid aktiveringen, efter varje ny programvaruversion och därefter var sjätte månad.
• Köp senare modul: En senare köpt modul synkroniseras med din aktiva licens; du betalar proportionellt.
• Inte förnya: Modulen blockeras tills du köper uppdateringslicensen.

Valfria tillägg

Utöver Trailer-modulen finns det tillägg som du beställer separat. De är inte nödvändiga för diagnostik, men utökar referensmaterialet, stödet eller verktygen. Nedan ser du vad som hör till släpvagnar och påbyggnader.

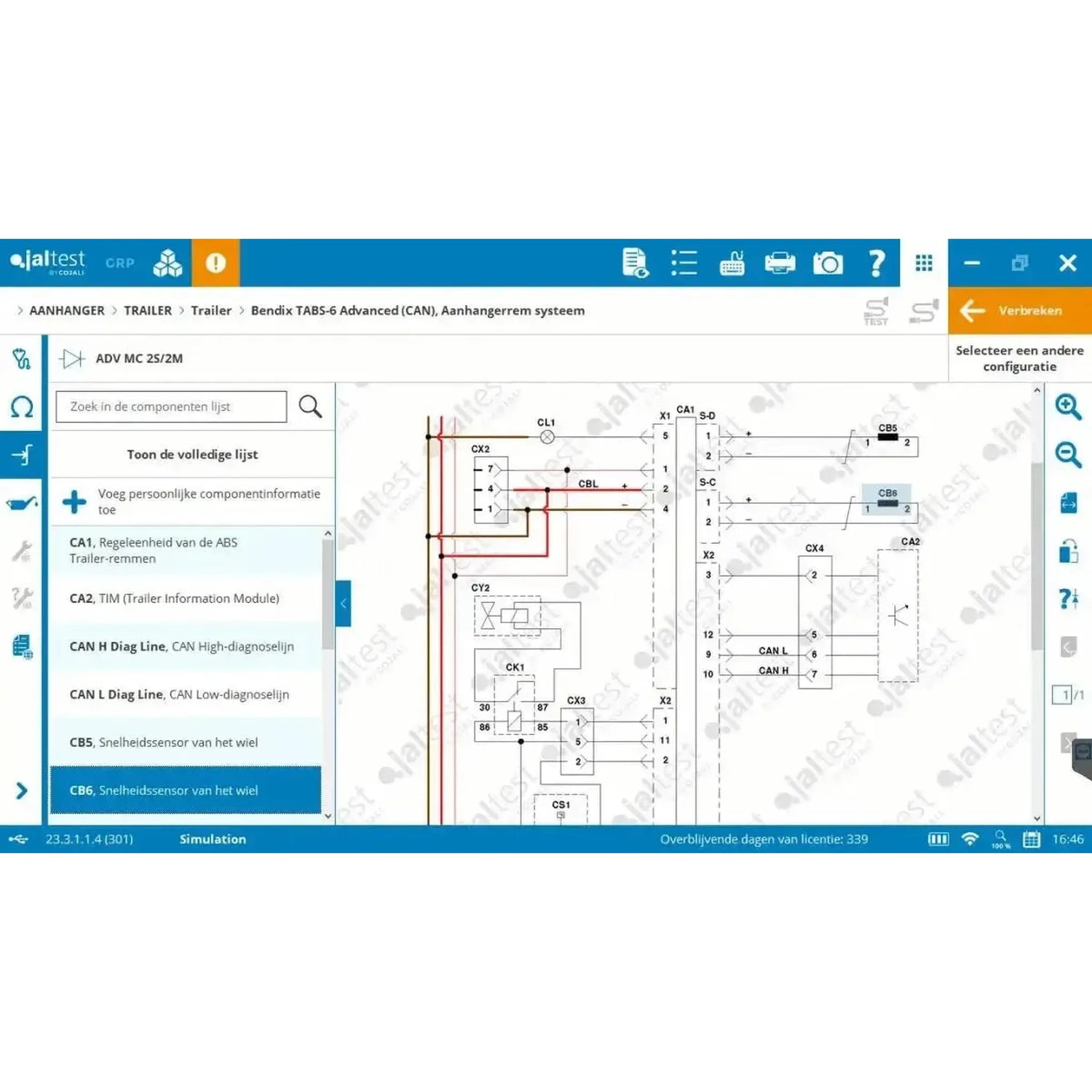

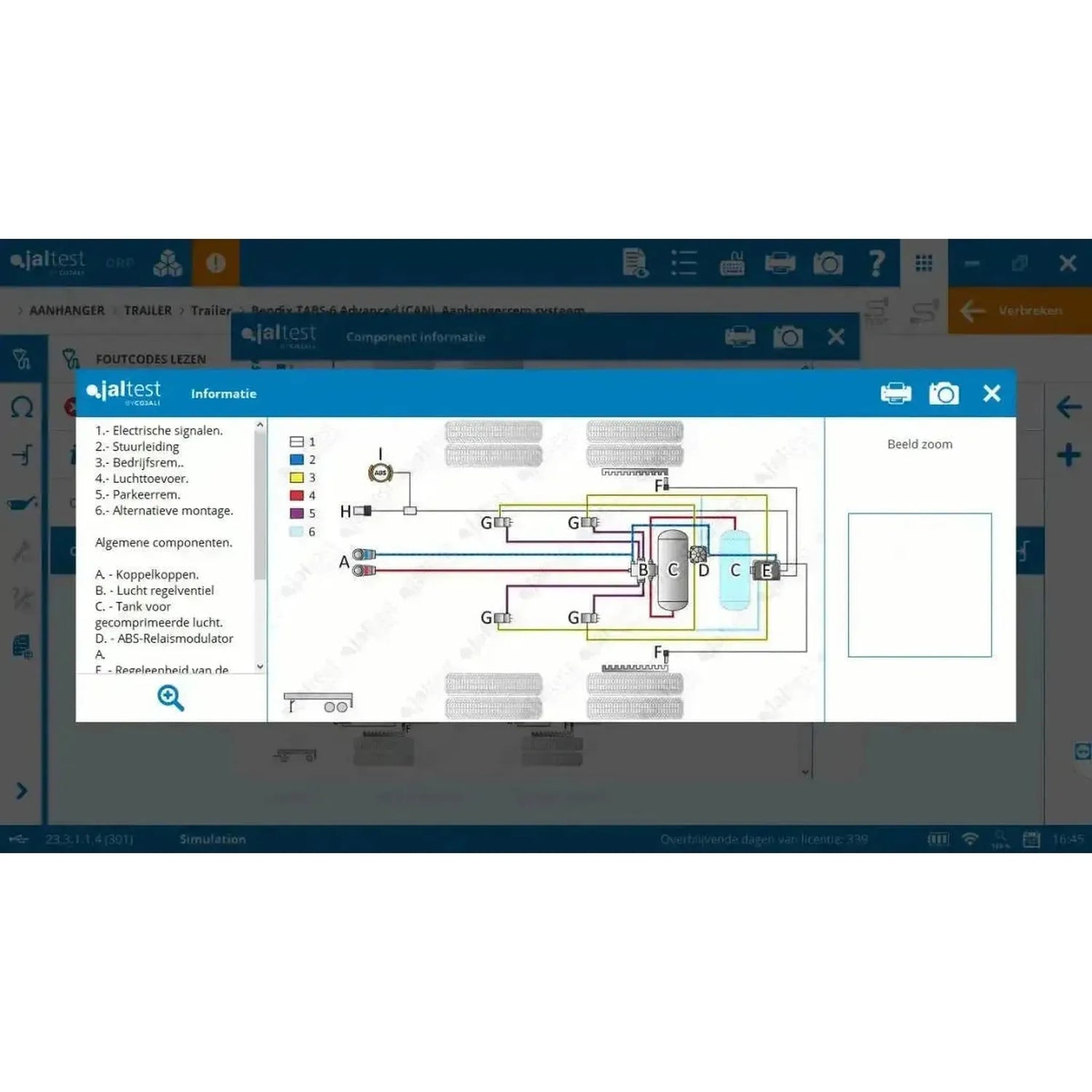

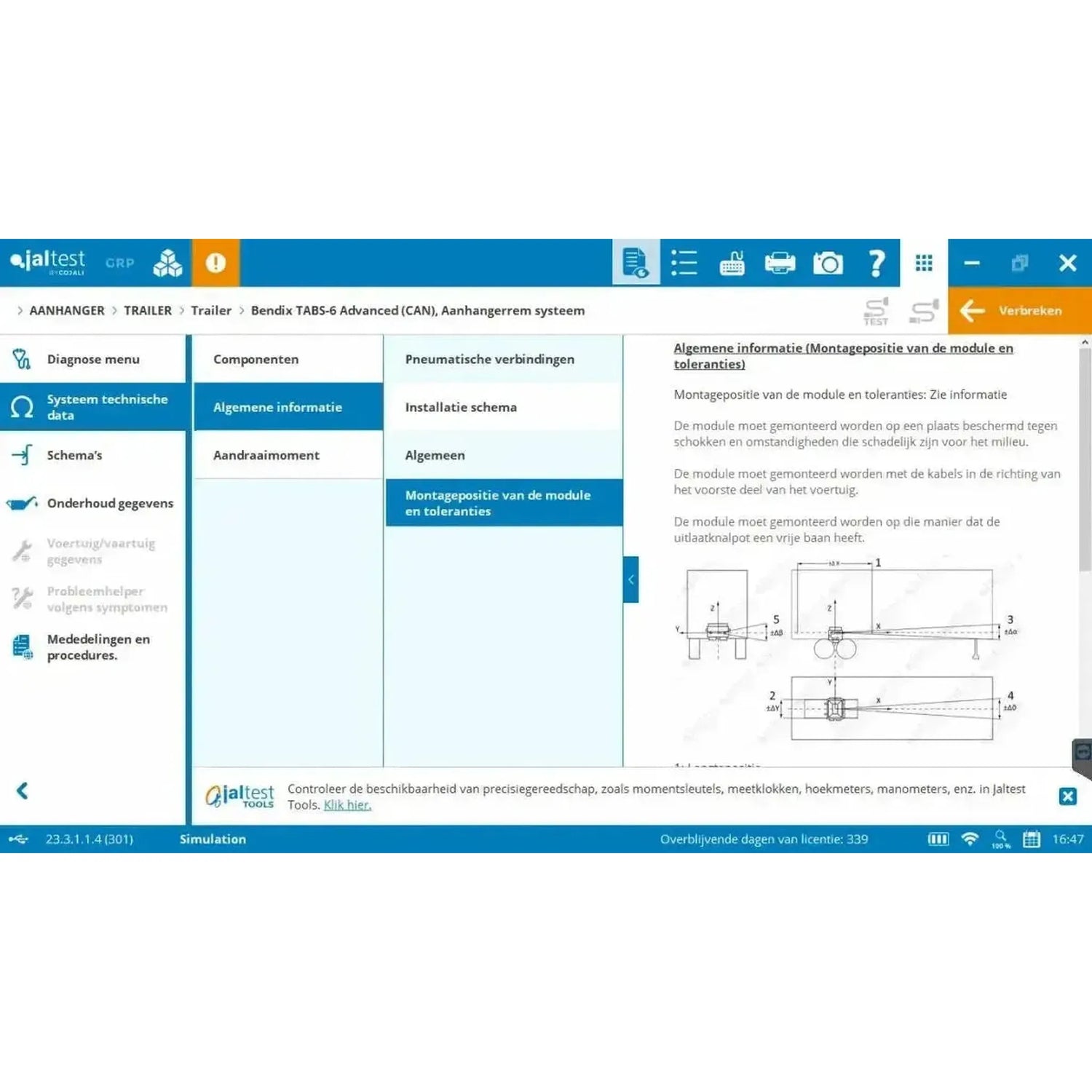

• INFO Plus för Modular (70605043): Kretsscheman och guidade reparationsprocesser. Köp det för samma antal modulära licenser som din utrustning har.
• Knorr-Bremse Diagnostics Add-on (71502007): Knorr-Bremses egen mjukvara, med original teknisk information, integrerad i Jaltest. Kräver giltig modular licens eller CV-licens. Förnyelse görs med 71602007; modulen låses när denna förnyelse eller modularens licens upphör.
• Knorr-Bremse Trailer Diagnostics (79301002): Fristående version, begränsad till släpvagnssystemen. Den kräver en Jaltest-maskinvarukit och en produktändring till Add-on för att kombineras med Jaltest.
• Jaltest ETM (70001007): Extern tester för mätning av EBS- och ABS-modulatorer, hjulhastighetssensorer och slitagesensorer separat. Fungerar endast med giltig CV- eller modular licens, levereras inte som separat produkt och fungerar inte på handenheter.
• Jaltest PTE (50004001): Bärbar strömförsörjning för släpvagnen, så du kan mäta utan traktor framför.
• Jaltest SST (50004002) och WST (50004011): Separata testare för hjulhastighetssensorer och slitagesensorer.
• Jaltest TPMS (50004016): Utrustning för däcktryckskontroll.
• Jaltest ATS: Ett år tillgång till Cojalis engelskspråkiga tekniska helpdesk. Fortsätter automatiskt; uppsägning kan ske skriftligen upp till trettio dagar före utgångsdatumet.
• Tillverkarmodul (29469): Välja enligt systemtillverkare i stället för fordonsmärke. Denna modul kan inte erhållas separat och kräver Modular Truck, Modular Bus eller båda; enbart Modular Trailer räcker alltså inte.

Innehåll i förpackningen

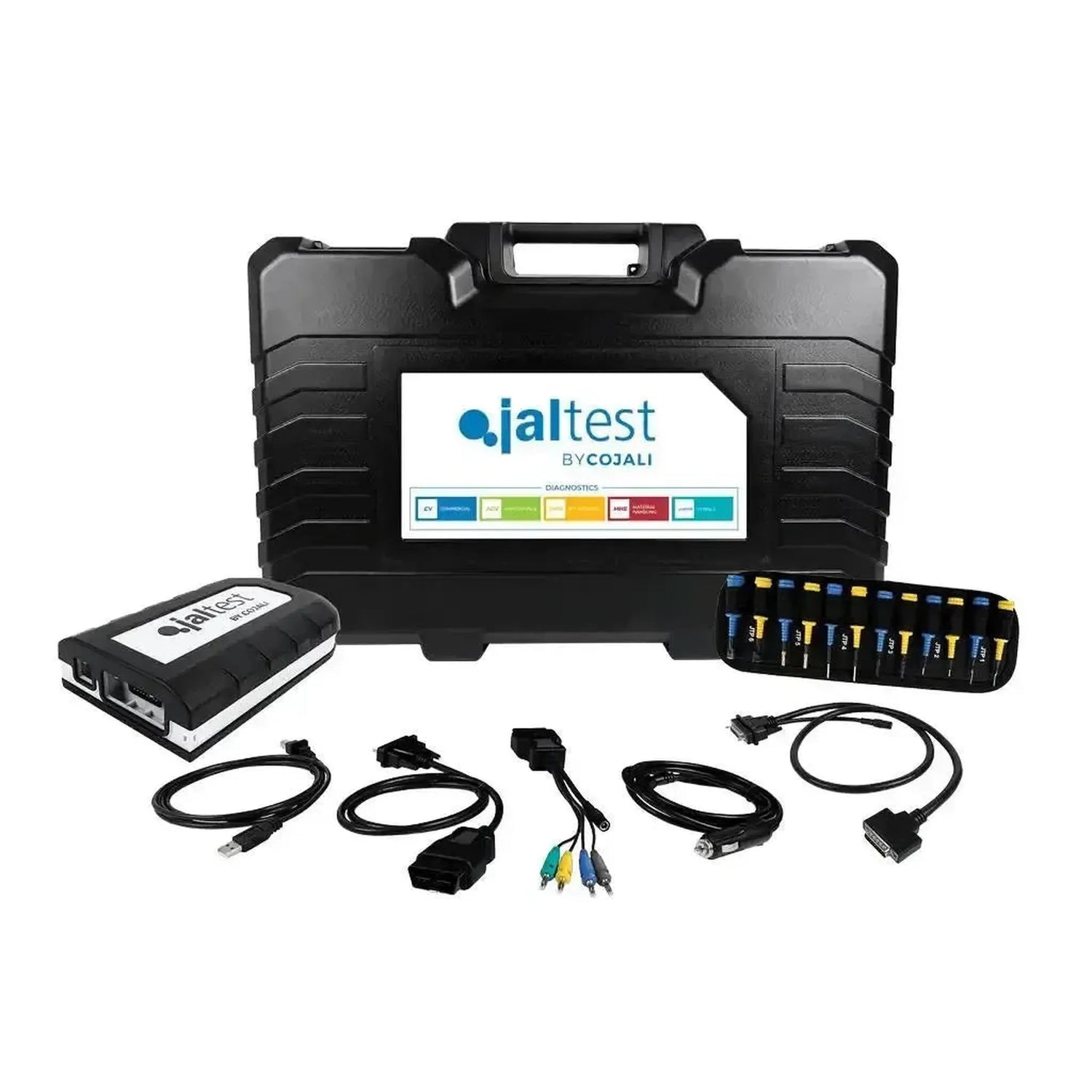

• 1x Jaltest Link V9-gränssnitt (70001015)
• 1x Multipin-kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-polig DB26 – 16-polig OBD2-övergångskabel | Gränssnitt
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C-övergångskabel | Gränssnitt
• 1x Jaltest (JDC100) | Link V9 26-polig DB26-förlängningskabel (100 cm) | Gränssnitt
• 1x Jaltest (70003015) | Kompakt hardväska
• 1x Jaltest (293500) | Trailer (Modulär) | Mjukvarulicens
