Jaltest OHW (Off-Highway)-diagnostikverktyg

Vad som ingår i förpackningen

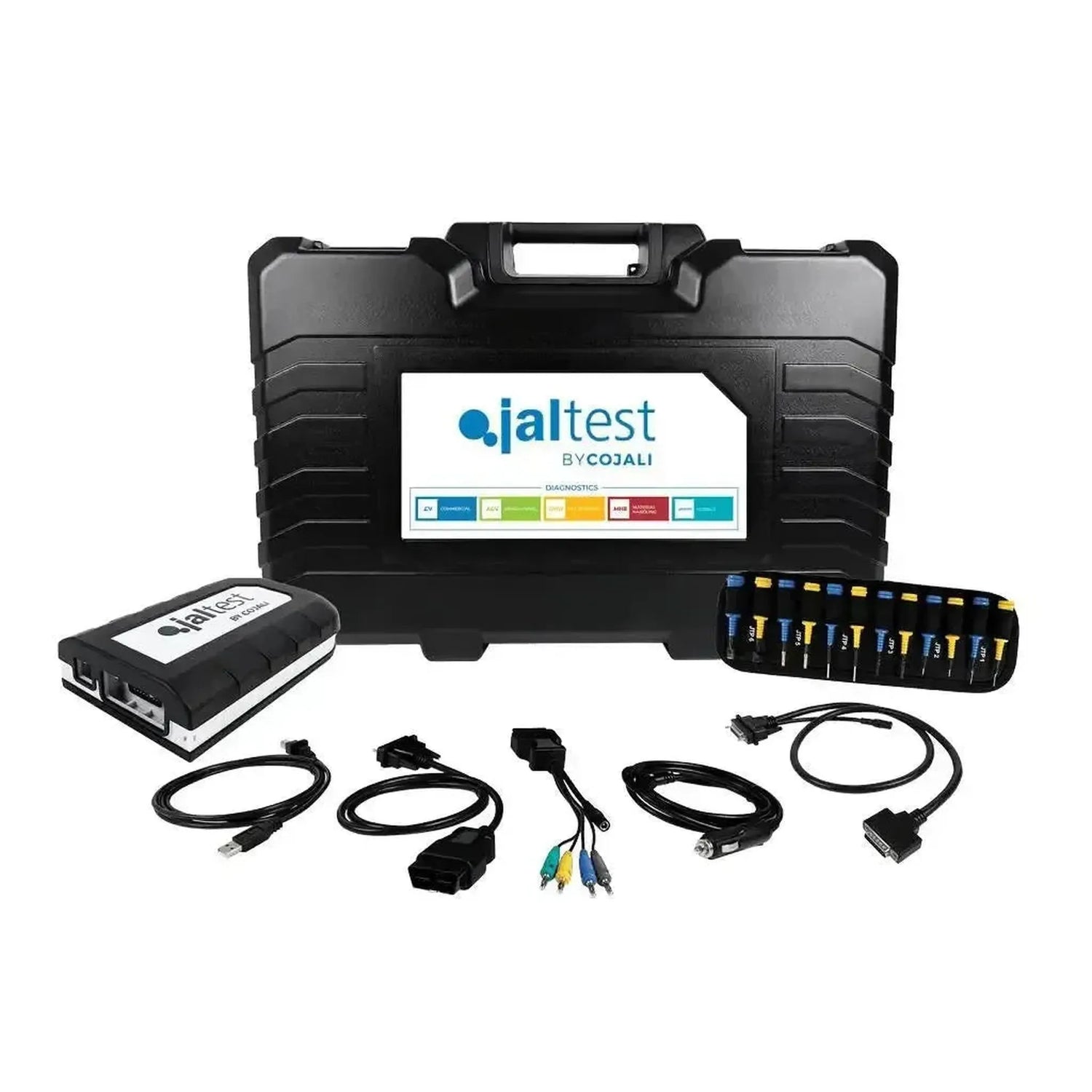

Väskan innehåller hårdvaran för att etablera anslutningen, plus programvarurättigheter som låser upp OHW-modulen. Hårdvaran är densamma som i den lösa uppsättningen 70001052; skillnaden mellan läsapparaterna ligger i programvaremodulen, inte i väskan. Nedan visas vad varje del är och vilket referensnummer som tillhör det.

Maskinvara

• Jaltest Link V9 (70001015): Diagnostikgränssnittet som du ansluter till maskinens diagnostikuttag, med 26-polig DB26 till kabeln och USB-C till datorn.
• Multipin Kit (70002001): Tjugo multipins JTP01 till JTP10, var och en i två färger, anslutningskabeln JTP101 och två strömkablar — JDC10AM2 med batteriklämmar och JDC20AM2 för cigarettpölsmönniskan.
• OBD-kabel, 16-polig (JDC213.9): Standardkabeln för den vanliga diagnosanslutningen.
• USB-C-kabel (JDC107.9B): Anslutningen mellan länken och din bärbara dator.
• **Förlängningskabel, 100 cm (JDC100):** Med 26-stifts DB26-kontakt, den breda kontakten på själva Link.
• Väska (70003015): Den kompakta utförningen, 505 x 381 x 146 mm.

Programvara

• Programvara (29308): Engångsköpet som låser upp OHW-modulen.
• Licensaktivering, tolv månader (74001014): Rätten att använda den under det första året.
• INFO Online OHW (29476): Den tekniska informationen till programvaran. Ingår i paketet, är inte tillgänglig för separat köp och är kostnadsfritt från 2026.
• Jaltest GRP: Cojalis verkstadsprogramvara för kunder, maskiner och rapporter.

En **laptop** och **märkesspecifika kablar** ingår inte här. Se **Kablar och dator** längre ned på denna sida.

För vilka maskiner och system

Jaltest OHW täcker tre grupper — tung utrustning, kompakt utrustning och stationära motorer — med en egen täckningslista för varje grupp. Ett märke på listan betyder att det finns täckning, inte att varje modell och byggnadsår är fullständigt stödd; många märken finns på två listor eftersom de tillverkar både tunga och kompakta maskiner. Indelningen per världsdel avser det land märket kommer från, inte den nuvarande ägaren.

Maskinerna

• Tung utrustning: Grävmaskiner, hjullastare, dumprar, bandösare, mobila kranor och bandkranar.
• Kompakt utrustning: Minigravörer, kompakta dumprar, snälla lastare och kompakta hjullastare.
• Väganläggning: Asfaltörar, valsbehandlingar och fresning.
• Stationära motorer: Lösa motorer och motoruppsättningar från trettio tillverkare.

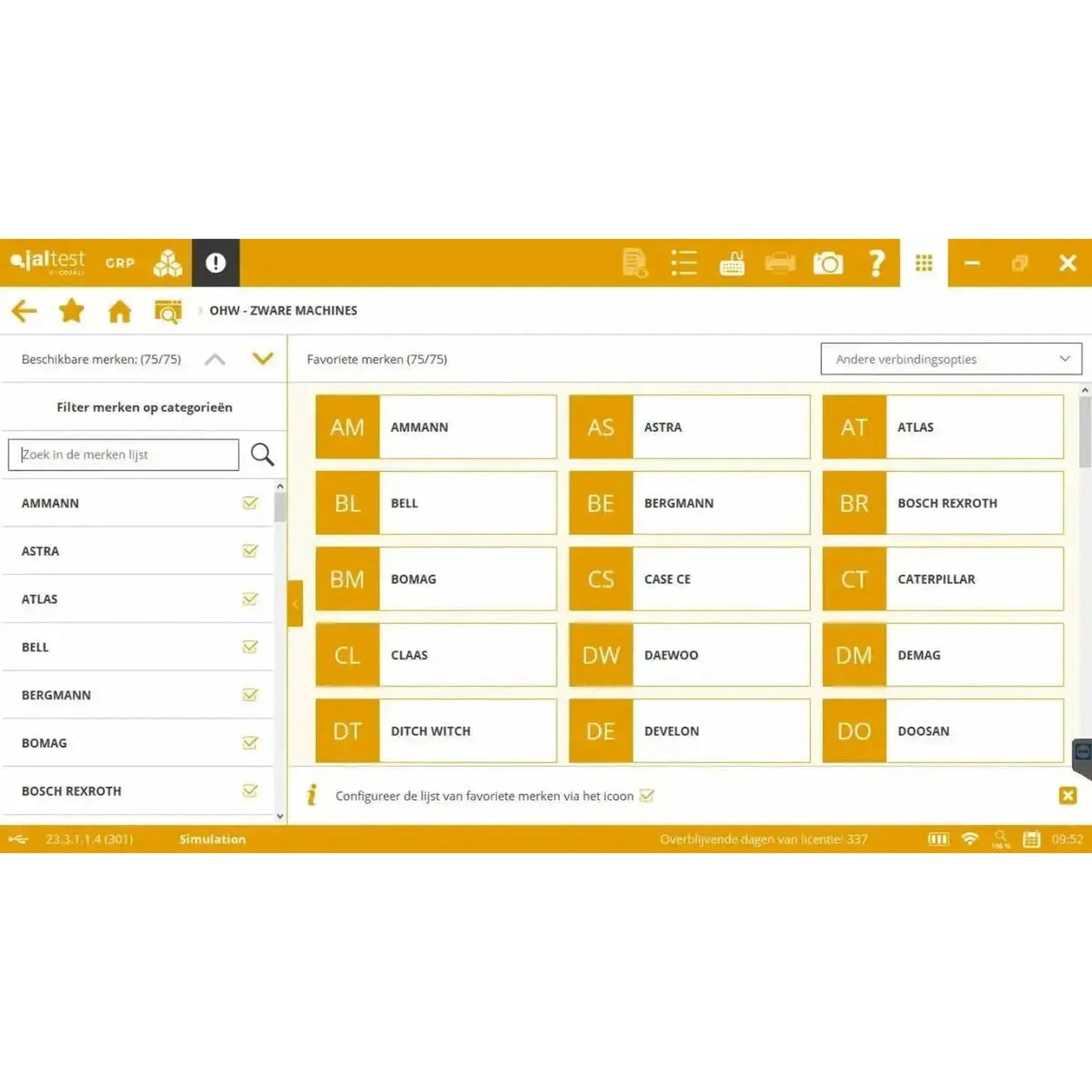

Tung maskineri

Kända märken bland tung utrustning som täcks av Jaltest OHW: Atlas, Bell, Bobcat, Bomag, Case CE, Caterpillar, Develon, Doosan, Hitachi, Hyundai CE, JCB, John Deere, Kobelco, Komatsu, Liebherr, Mercedes-Benz, New Holland CE, Sany, Sennebogen, Terex, Volvo CE, Wirtgen, XCMG och Zoomlion.

Alla 99 märken tung utrustning, indelat per världsdel:

Kompakt maskineri

Kända märken bland kompakt utrustning som täcks av Jaltest OHW: Ahlmann, Ausa, Avant, Bobcat, Case CE, Caterpillar, Gehl, Giant, Hitachi, JCB, Knikmops, Komatsu, Kramer, Kubota, Manitou, Mecalac, Menzi Muck, Merlo, Schäffer, Takeuchi, Thwaites, Volvo CE, Wacker Neuson, Weidemann och Yanmar.

Alla 86 märken kompakt utrustning, indelat per världsdel:

Stationära motorer

Kända märken bland stationära motorer i täckningen för Jaltest OHW: Caterpillar, Cummins, Deutz, Hatz, Isuzu, John Deere, Kubota, Liebherr, MAN, Mercedes-Benz, MTU, Perkins, Scania, Volvo Penta och Yanmar.

Alla 30 motormärken, uppdelade per världsdel:

Europeisk inkluderar Förenade kungariket, Turkiet och Ryssland. Kinesisk är separat från Asiatisk, som omfattar Japan, Sydkorea, Indien och Taiwan. Under Övrig finns märken från Australien och Afrika samt några namn vars ursprung inte kunnat fastställas.

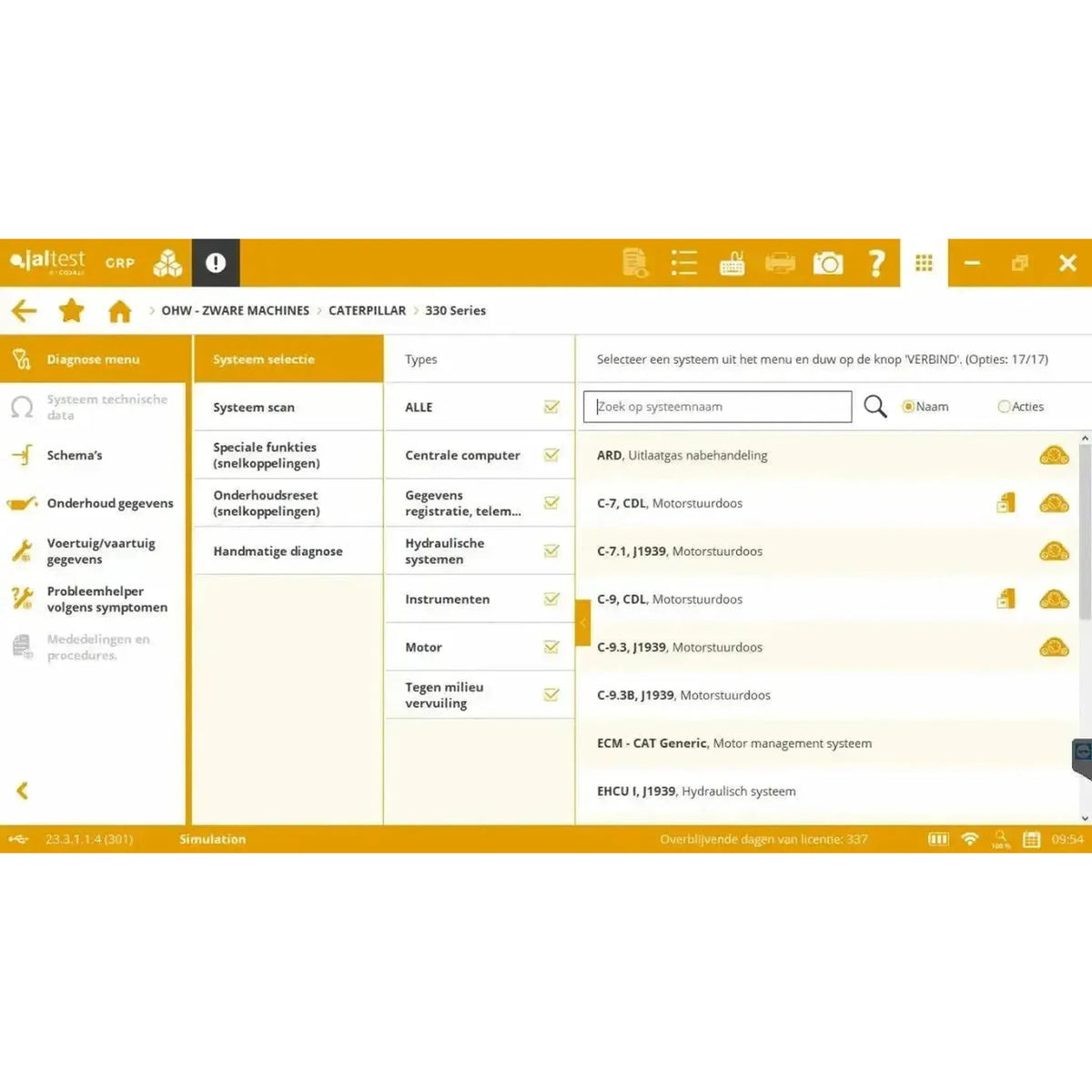

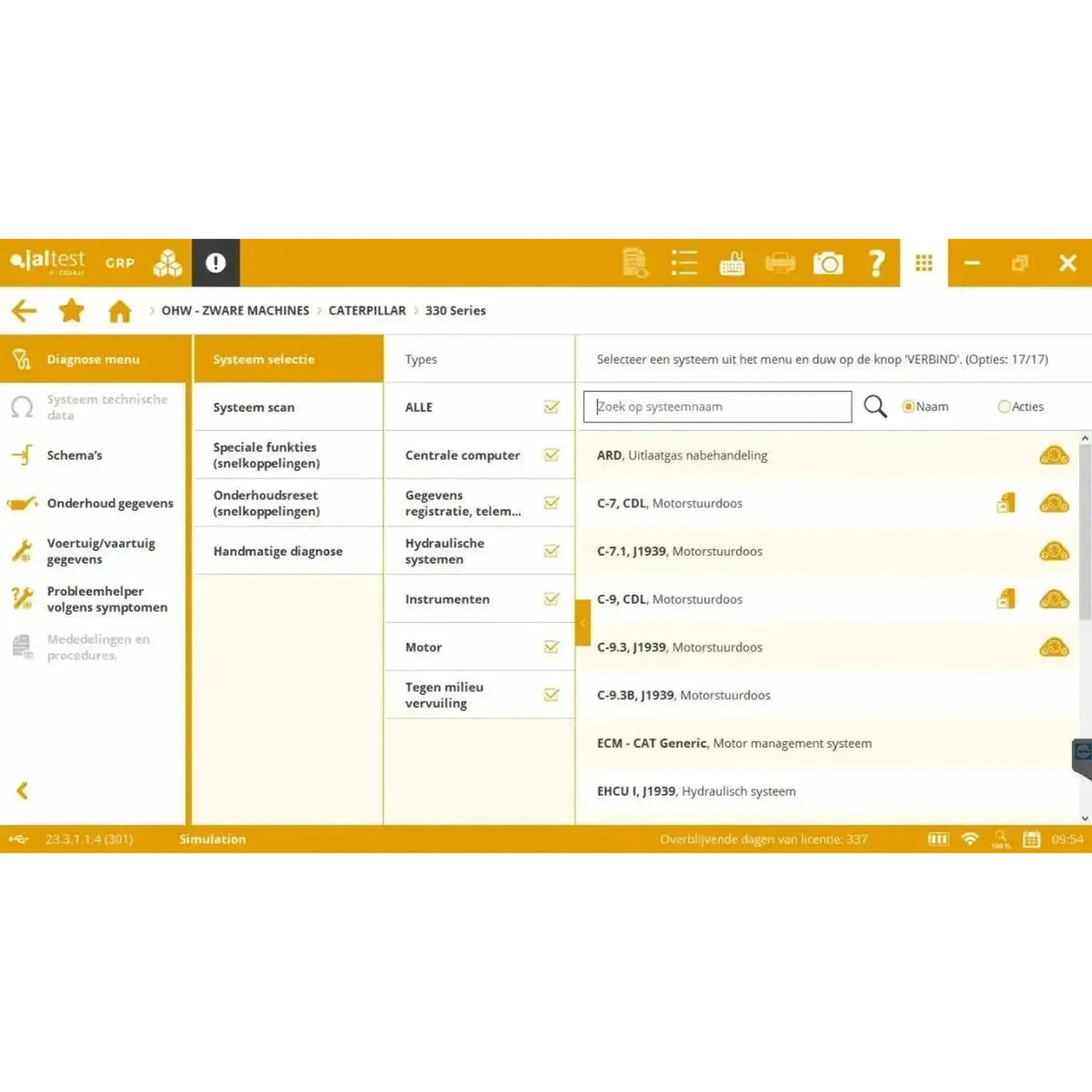

Systemen i maskinen

• Motor: Motorstyrenheten (ECU) i maskinen.
• Efterbehandling av avgaser: Partikelfilterkatalysator, SCR och AdBlue.
• Central dator: Huvudfordonstörningen och gateway.
• Transmisson: Transmissionsstyrningen.
• Hydraulik: Maskinens hydrauliska styrenheter.
• Kylning: Maskinens kylutrustning.
• Instrumentpanel: Displayen och tachometern.
• Telematik: Telematikmodulen och dataloggningen.

Vad du kan göra med det

Med OHW-modulen läser du styrenheter från maskinen, övervakar mätvärden live och styr komponenter. Du får även tillgång till en referensbok med felsökningstabeller, scheman och underhållsuppgifter för systemet du arbetar med.

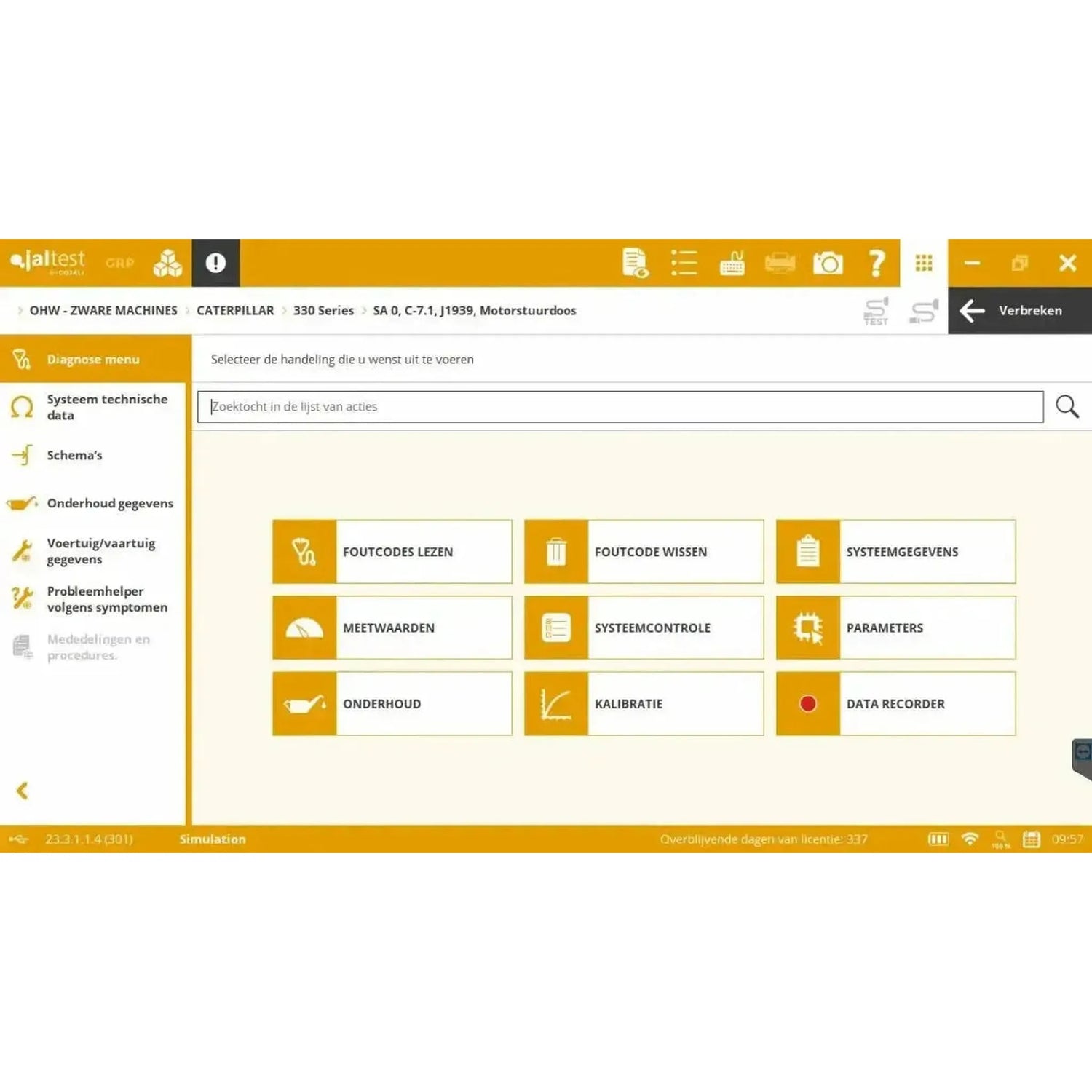

Diagnos och service

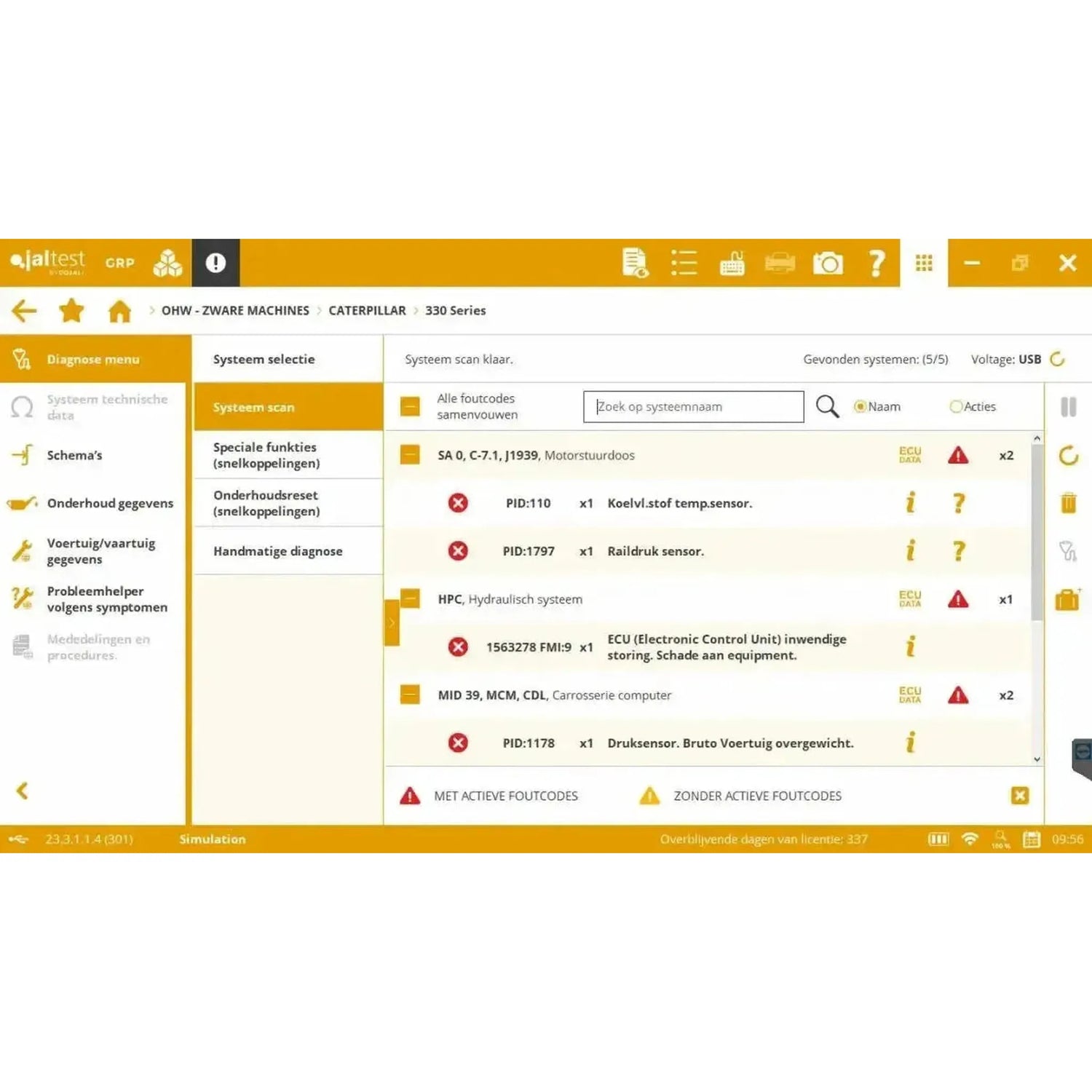

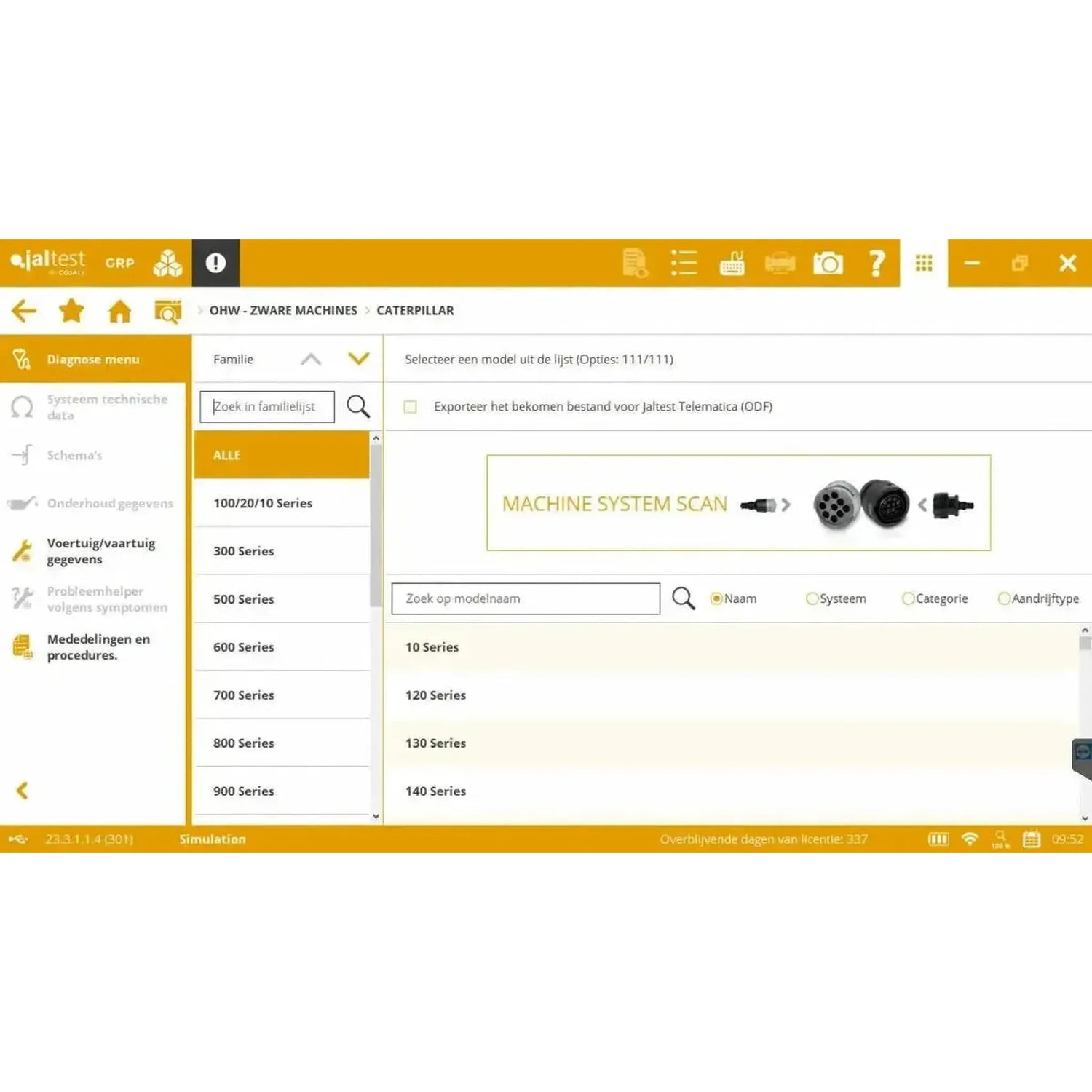

• Läsa felkoder: System identifieras automatiskt med felsökningstabeller för varje felkod.
• Mätvärden: Värdena från anslutna sensorer, liveövervakning.

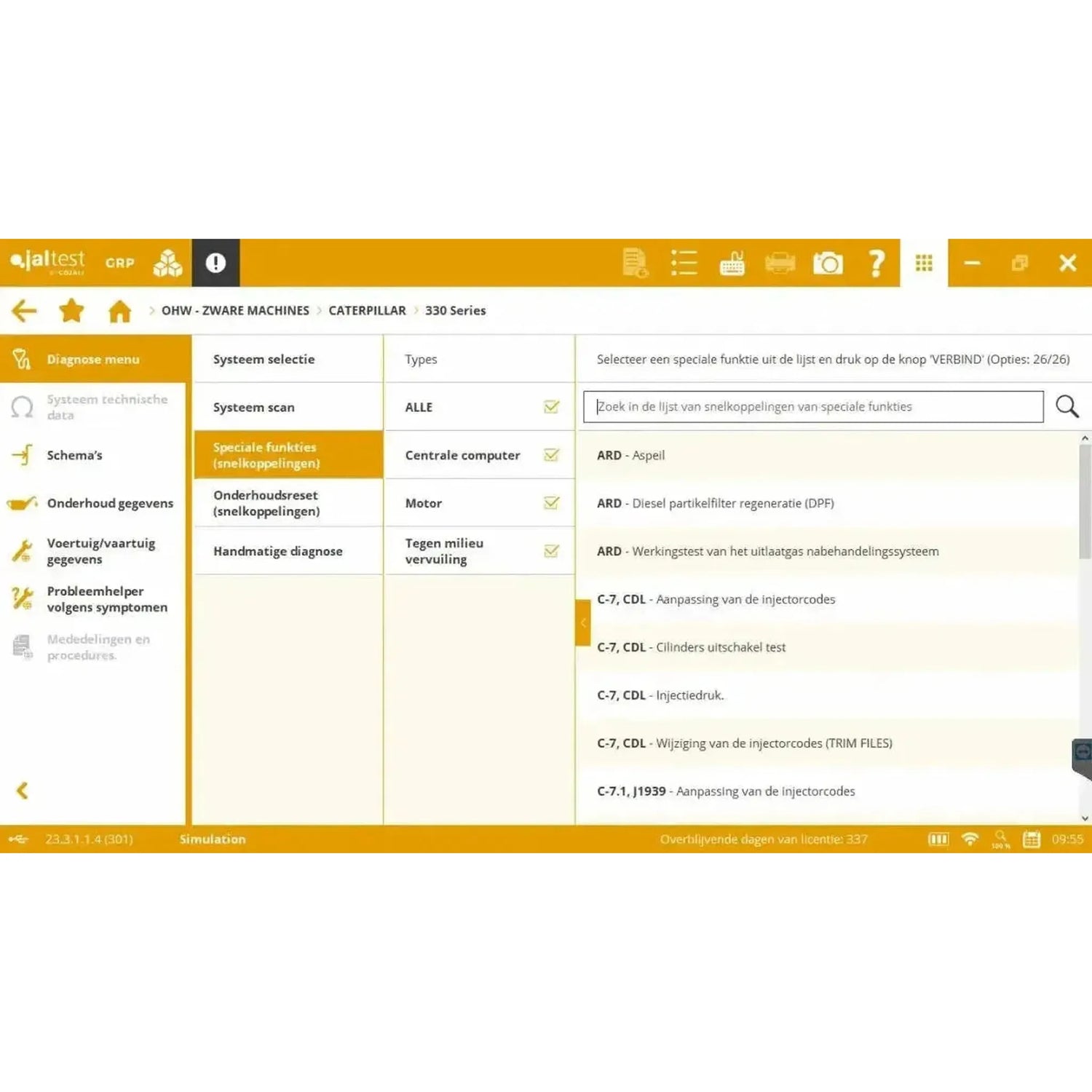

• Styra komponenter: Bland annat partickelfilterregenering, cylinderavstängningstest och injektorprogrammering.
• Parametrar och kalibrering: Konfigurera styrenheter och justera system, bland annat kalibrering av verktygsreglerklaffen och den hydrostatiska enheten.
• ECU-data: Serienummer, mjukvaruversion och övrig data från styrenheten.
• Återställ underhål: Återställa underhål för partickelfilter och SCR-katalysator efter service.

Teknisk information, inräknad

• Felsökning: Efter felkod och symptom.

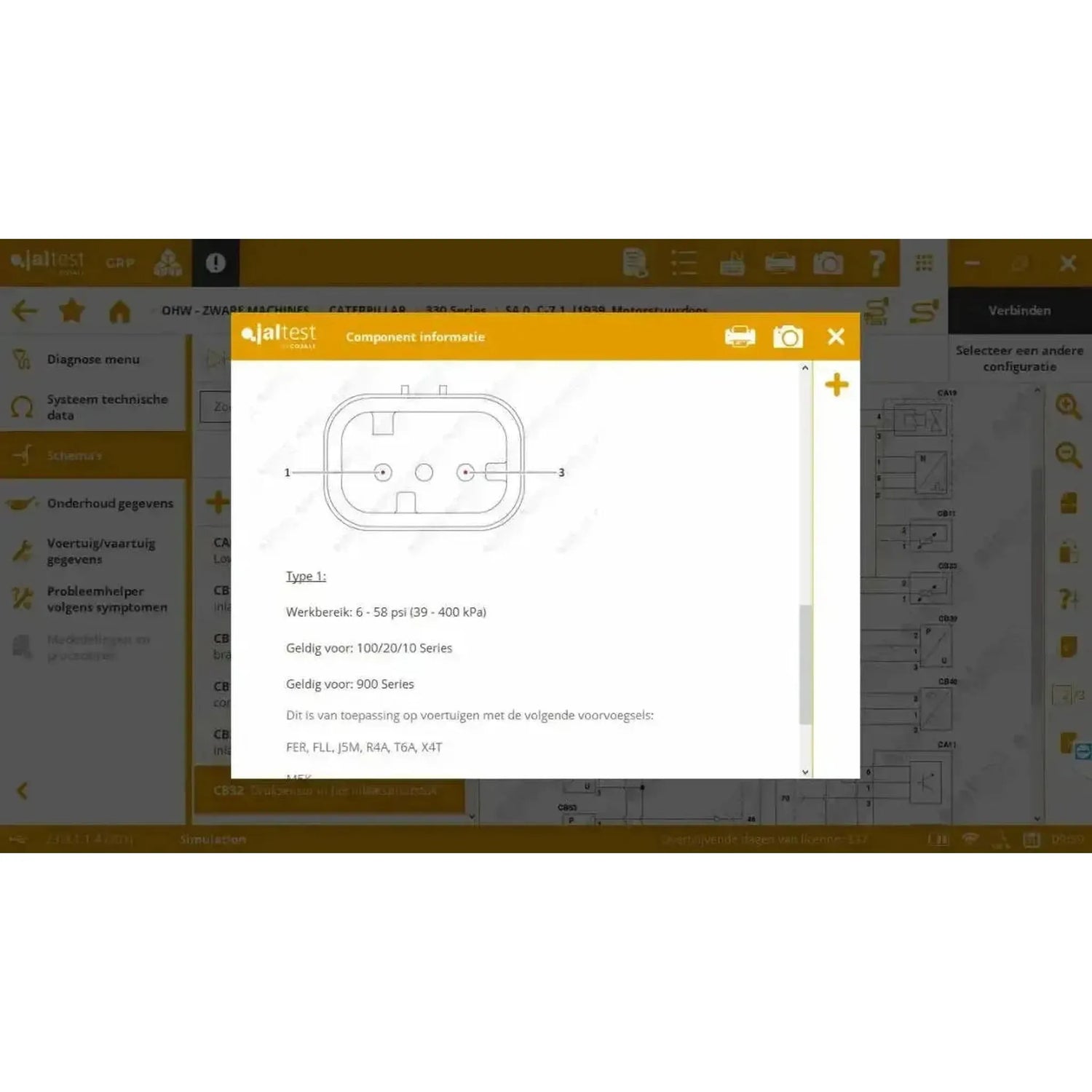

• Tekniska specifikationer: För systemet och maskinen.

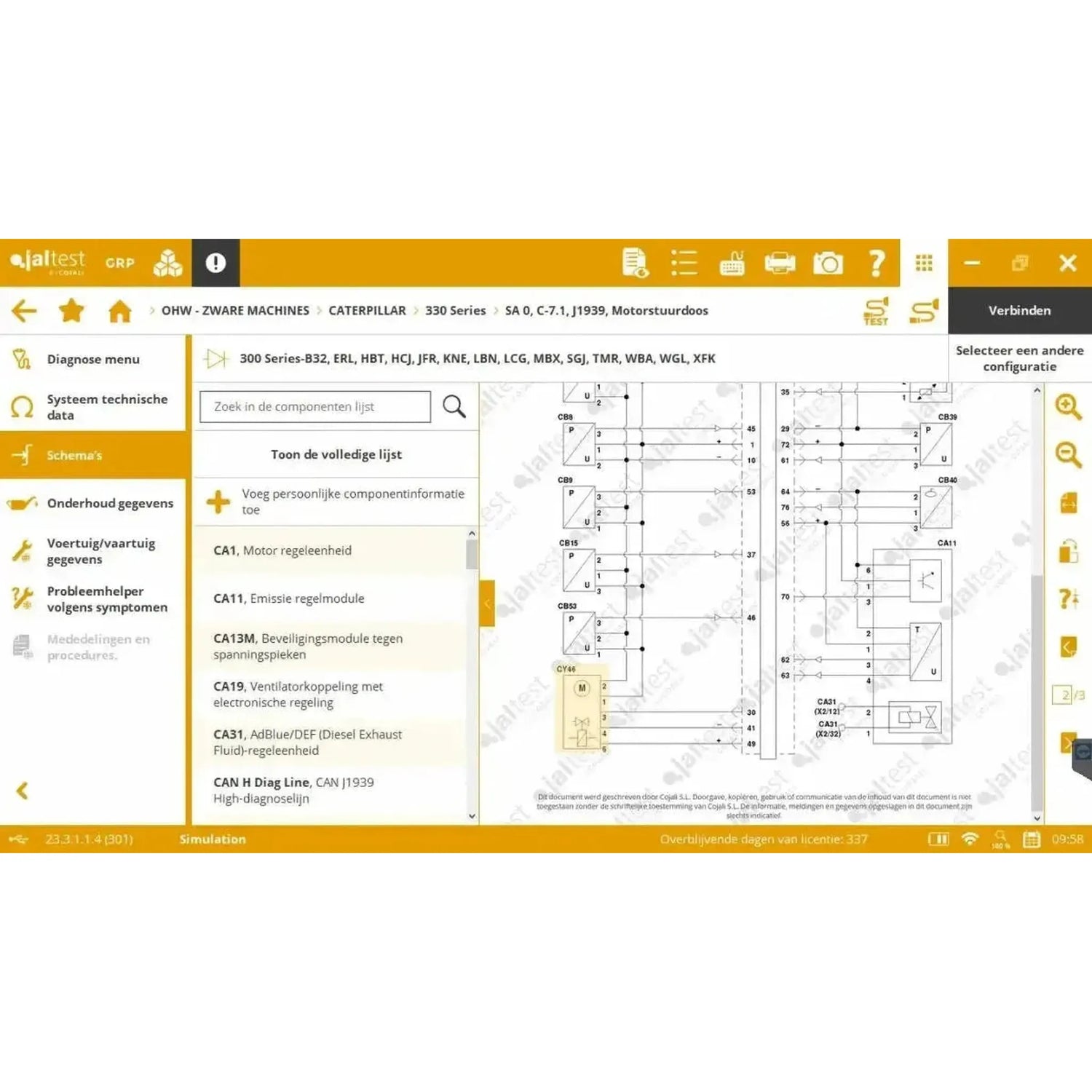

• Scheman: De elektriska scheman för systemet.
• Underhållsuppgifter: Underhållet för maskinen.
• Procedurer: Frigivningsprocedurer och arbetssätt.
• Manuell felsökning: Söka utan att systemet rapporterar sig själv.

Skillnaden från expertläget

Vanlig diagnostik är att läsa, mäta och styra. I expertläget ändrar du dessutom parametrar i styrenheterna: Kalibrering av sensorer och actuatorer, inställning av driftparametrar och regenerering av partikelfilter. Det läget ingår.

Kablar och dator

Väskan innehåller en 16-polig OBD-kabel för standardanslutningen. Om maskinen har en tillverkarspecifik kontakt, finns en separat kabel för det; inom grävmaskiner har aldrig en standardiserad OBD-anslutning varit obligatorisk, så dessa kontakter fortsätter att användas även på nya maskiner. Programvaran själv körs på en Windows-pc.

• Komplett kabelset (70002026): Kablar för Mercedes-Benz och MTU, Deutz-motorer, Cat och Perkins, Volvo Construction, ZF Ergopower, Hitachi, Komatsu, Liebherr och den gröna 9-polig Deutsch-kontakten.
• Baskabelset (70002030): Kablar för Deutz-motorer, Cat och Perkins, Caterpillar, Volvo Construction, Kubota, Yanmar och den gröna 9-polig Deutsch-kontakten.
• Lösa kablar: Även tillgängliga separat, bland annat för Bobcat, Doosan, Hidromek, Hyundai CE och Bosch Rexroth.
• Servicenycklar: För Merlo och Liebherr finns separata servicenycklar.
• Dator: Programvaran körs på Windows. Cojali levererar Jaltest Rugged PC och A140 Rugged PAD; båda finns separat i vår webshop.

Vilken kabel som passar din maskin bestäms av diagnostikanslutningen på maskinen och inte av märket på motorhuven. Kontrollera kontakten på maskinen innan du beställer: Om det är en 16-polig OBD2-anslutning, räcker den medföljande JDC213.9; om det är en tillverkarspecifik kontakt, behövs en motsvarande kabel: Den ingår i ett av de två kabeluppsättningarna eller kan beställas separat.

Licens och förnyelse

Programvarulicensen gäller tolv månader från aktiveringen och förnyas därefter årligen med uppdateringslicensen (29760). Så länge licensen är giltig får du alla nya programvaruversioner och behåller tillgång till den tekniska informationen.

• Förnyelse: Årlig, med uppdateringslicensen (29760), varje gång för ytterligare tolv månader.
• Giltighetsperiod: Tolv månader från aktiveringen.
• Installationer: Högst fem datorer. Jaltest-hårdvaran krävs alltid för att köra programvaran.
• Registrering: Vid aktiveringen, efter varje ny programvaruversion och därefter var sjätte månad.
• Köp senare modul: En senare köpt modul synkroniseras med din aktiva licens; du betalar proportionellt.
• Inte förnya: Diagnostiken fortsätter att fungera på den senast installerade versionen, men åtkomsten till teknisk information upphör. Cojali ger stöd för en utgången licens i ytterligare ett år.

Valfria tillägg

Utöver OHW-modulen finns det tillägg som du beställer separat. De är inte nödvändiga för att kunna diagnostisera, men utökar referensmaterialet, supporten eller verktygen. Här är vad som gäller för grävmaskiner.

• Jaltest GSE: Modulen för flygplatssutrustning. Detta kräver en aktiv Jaltest OHW-licens; expansion till lätta lastbilar eller materialhanteringsutrustning är möjlig men inte obligatorisk.
• Jaltest Multi-Purpose Vehicle (29348): Den separata modulen för flerfunktionella fordon och sopningsbilar, hos oss kallad Jaltest Sopningsbilar-uppsättningen.
• Jaltest INFO Web OHW: Samma referensmaterial via en webplattform, per månad eller per år.
• Jaltest ATS: Ett år tillgång till Cojalis engelskspråkiga tekniska helpdesk. Fortsätter automatiskt; uppsägning kan ske skriftligen upp till trettio dagar före utgångsdatumet.
• Jaltest Central Services: Åtgärder som Cojalis specialister utför för dig, per tjänst.
• Jaltest-verktyg: Bland annat AdBlue-rengöringsuppsättningen för lantbruk, grävmaskiner och internt transport, för rengöring av doseringsmodulen.

Innehåll i förpackningen

• 1x Jaltest Link V9-gränssnitt (70001015)
• 1x Multipin-kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-polig DB26 – 16-polig OBD2 adapterkabel | Gränssnitt
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C adapterkabel | Gränssnitt
• 1x Jaltest (JDC100) | Link V9 26-polig DB26 förlängningskabel (100 cm) | Gränssnitt
• 1x Jaltest (70003015) | Kompakt hardväska
• 1x Jaltest (29308) | OHW (Off-Highway) | Programvaruaktivering
• 1x Jaltest (74001014) | OHW (Off-Highway) | Programvarulicens
• 1x Jaltest INFO Online OHW (29476)
