Jaltest MHE (Material Handling Equipment) diagnosticeringsapparat

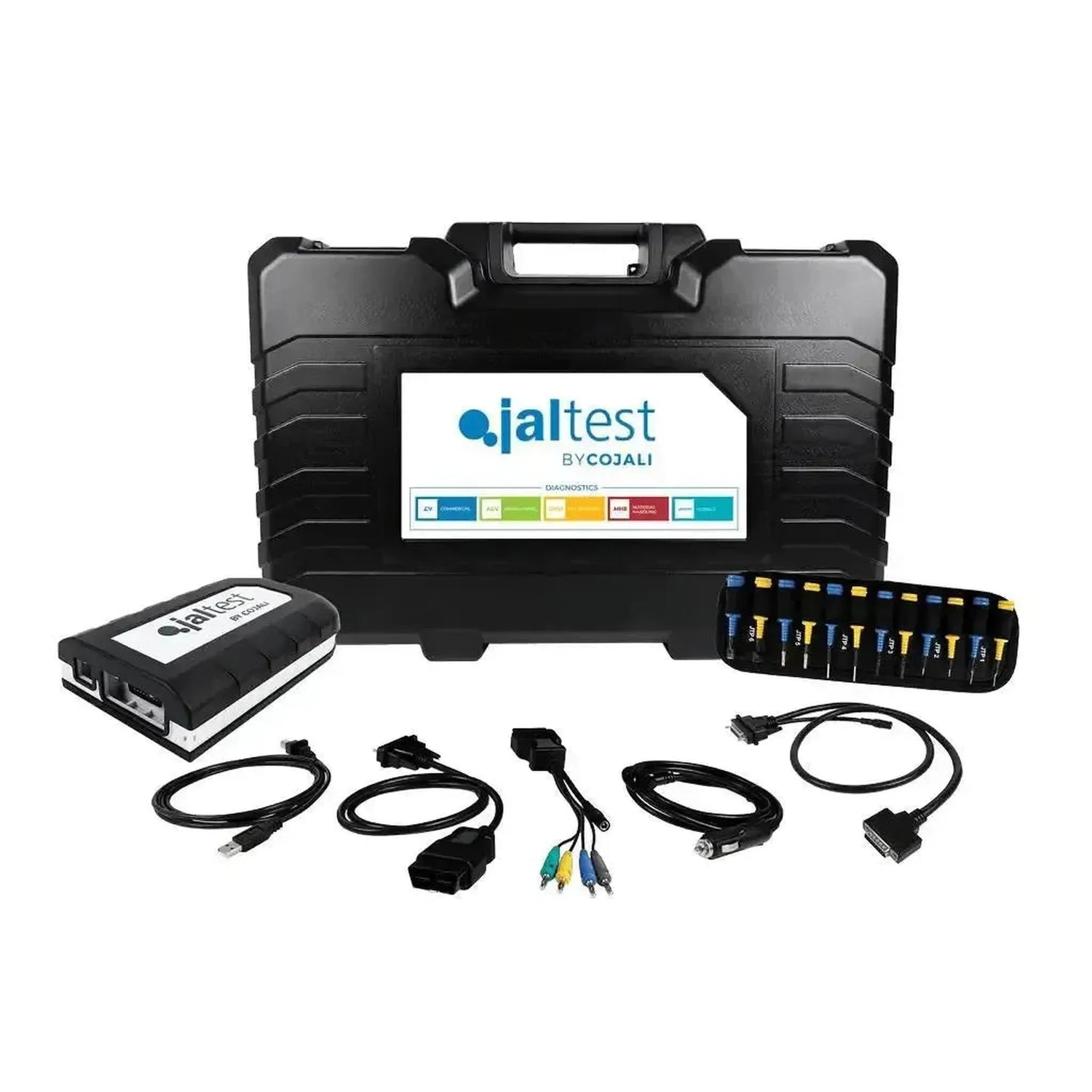

Vad som ingår i förpackningen

Väskan innehåller maskinvaran för anslutningen och mjukvararättigheter för MHE-modulen. Maskinvaran är identisk med den lösa uppsättningen 70301001, som är den enda Jaltest-väska som även innehåller USB-strömkabeln JDC60AM2. Nedan anges vad varje del är och vilket referensnummer som gäller.

Maskinvara

• Jaltest Link V9 (70001015): Diagnostikgränssnittet som du ansluter till maskinens diagnostikuttag, med 26-polig DB26 till kabeln och USB-C till datorn.
• Multipin Kit (70002001): Tjugo multipins JTP01 till JTP10, var och en i två färger, anslutningskabeln JTP101 och två strömkablar — JDC10AM2 med batteriklämmar och JDC20AM2 för cigarettpölsmönniskan.
• OBD-kabel, 16-polig (JDC213.9): Standardkabeln för den vanliga diagnosanslutningen.
• USB-C-kabel (JDC107.9B): Anslutningen mellan länken och din bärbara dator.
• **Förlängningskabel, 100 cm (JDC100):** Med 26-stifts DB26-kontakt, den breda kontakten på själva Link.
• USB-strömkabel (JDC60AM2): Försörjer Jaltest Link V9 via USB-A-port för maskiner vars diagnostikkontakt inte själv levererar spänning. Denna kabel ingår endast i MHE-väskan.
• Väska (70003015): Den kompakta utförningen, 505 x 381 x 146 mm.

Programvara

• Mjukvara (75001001): Engångsköpet som låser upp MHE-modulen.
• Licensaktivering i tolv månader (75001009): Rätten att använda det första året.
• INFO Online MHE (29477): Teknisk information till mjukvaran. Ingår i paketet, säljs inte separat och är kostnadsfritt till 2026.
• Jaltest GRP: Cojalis verkstadsprogramvara för kunder, maskiner och rapporter.

En **laptop** och **märkesspecifika kablar** ingår inte här. Se **Kablar och dator** längre ned på denna sida.

För vilka maskiner och system

Jaltest MHE täcker all internlogistik — gaffeltruckar, lagerutrustning, teleskoputrustningar, lyftkörgar och hamnteknik — med en gemensam täckningslista för alla maskintyper och inte en separat lista per typ. Ett märke på listan innebär att det finns täckning, men inte att alla modeller och årsklasser får fullt stöd. Indelningen per världsdel hänvisar till ländet där märket kommer från, inte nuvarande ägare.

Maskinerna

• Gaffeltruckar: Förbränningsmotordrivna gaffeltruckar och eldrivna gaffeltruckar med motsvikt.
• Lagerutrustning: Räcktrucker, eldrivna pallettruckar, stapeltruckar och orderplockkörgar.
• Teleskoputrustningar: Teleskopiska räckkörgar inklusive lantbruks- och byggversioner.
• Lyftkörgar: Knickarm- och saxlyftkörgar.
• Hamnteknik: Hamngaffeltruckar, räckstacklare, materialhanterare och hamnskranar.

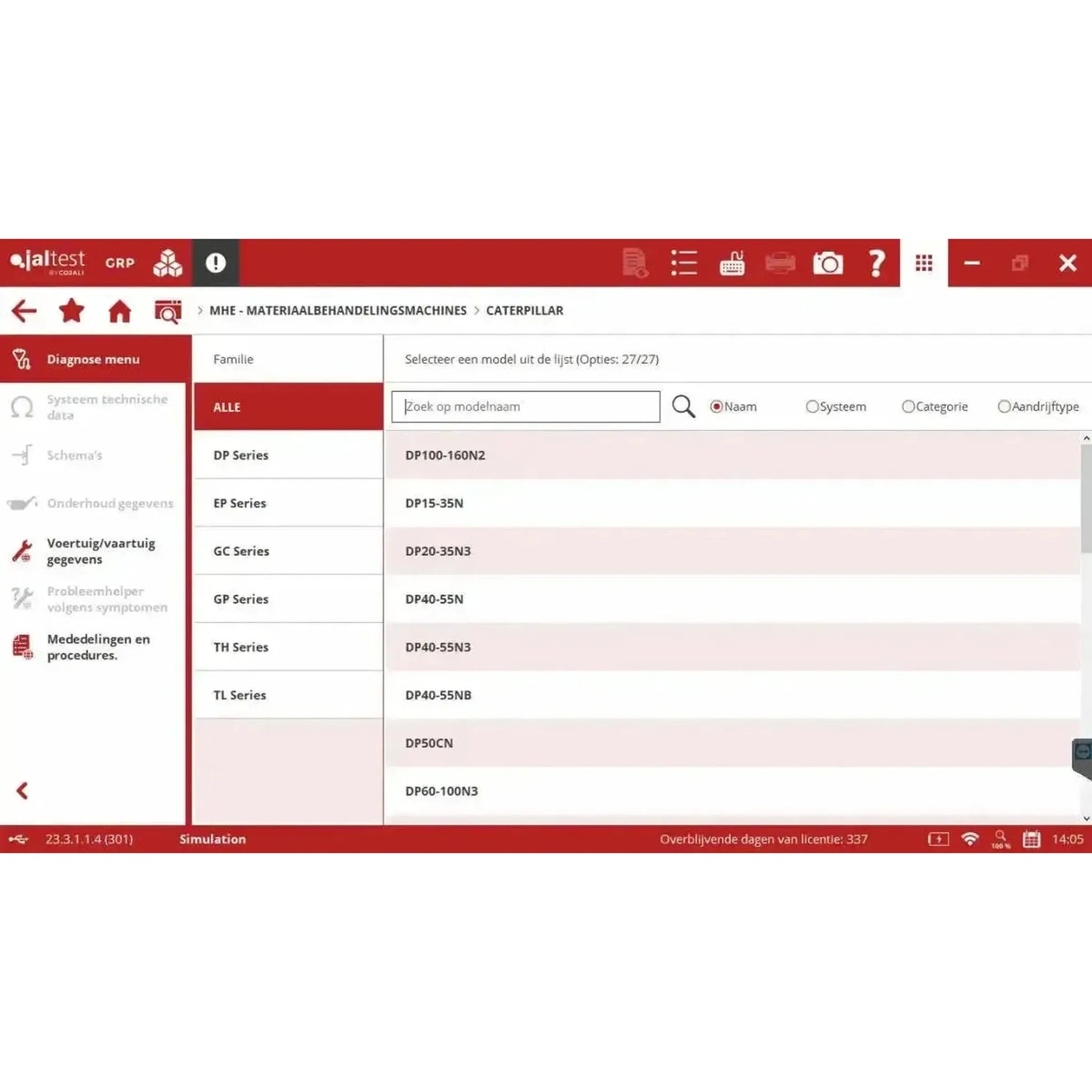

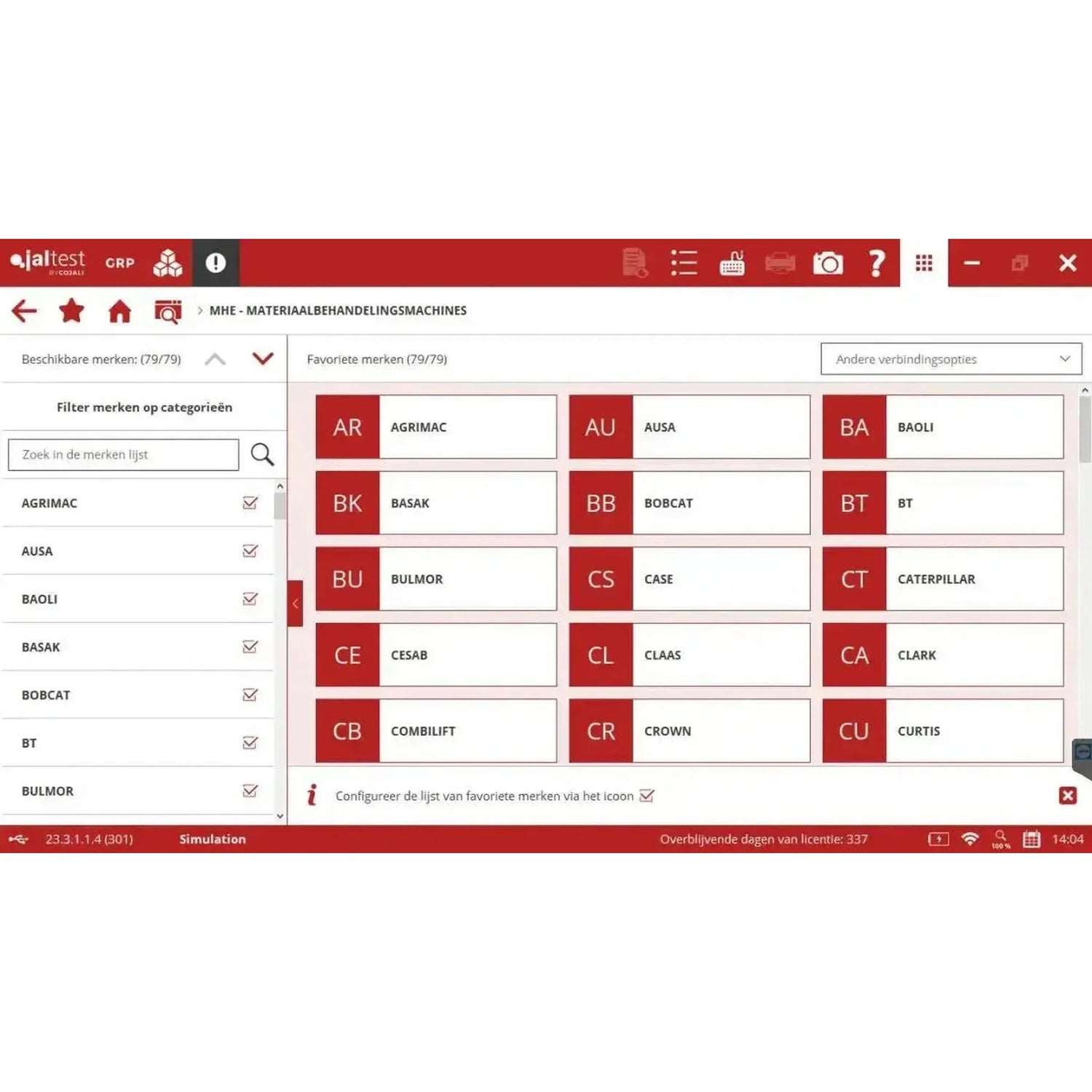

Vilka märken du kan läsa av

Kända märken i Jaltest MHE-täckningen: Baoli, BT, Caterpillar, Cesab, Clark, Combilift, Crown, Doosan, Genie, Hangcha, Haulotte, Heli, Hyster, JCB, JLG, Jungheinrich, Kalmar, Komatsu, Konecranes, Liebherr, Linde, Manitou, Merlo, Mitsubishi, Nissan, Skyjack, Still, Toyota, UniCarriers och Yale.

Alla 105 märken uppdelat per världsdel:

Europeisk inkluderar Förenade kungariket, Turkiet och Ryssland. Kinesisk är separat från Asiatisk, som omfattar Japan, Sydkorea, Indien och Taiwan. Under Övrig finns märken från Australien och Afrika samt några namn vars ursprung inte kunnat fastställas.

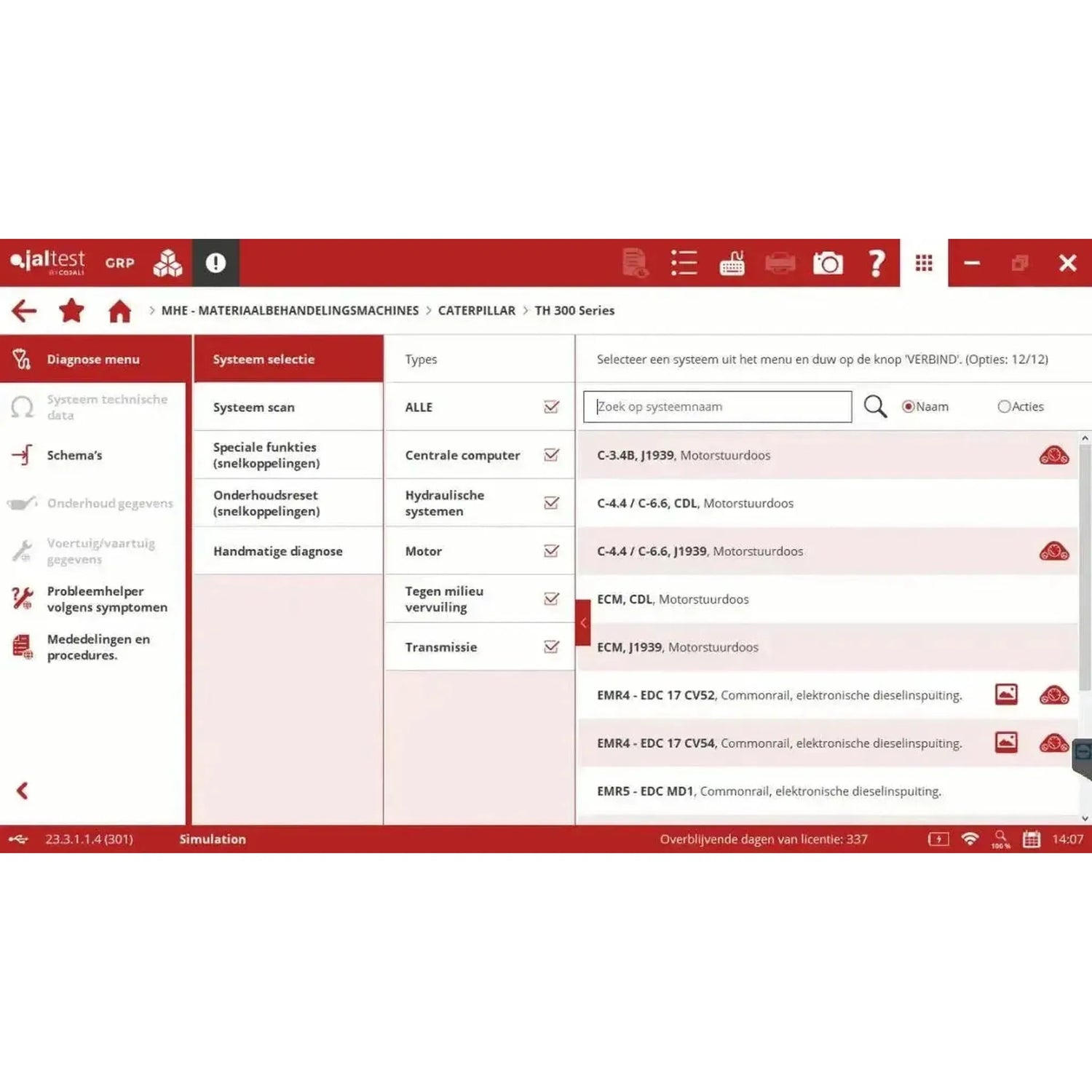

Systemen i maskinen

• Motorstyring: Motorkontrollenheter för diesel-, lpg- och gasmotorer.
• Central enhet: Den centrala fordonsdatorn som styr maskinen.
• Kraftmoduler: Dragkraft- och pumpstyring för eldrivna maskiner, bland annat från Zapi och Curtis.
• Styrning: Elektrisk servostyrning.
• Transmisson: Transmissionsstyrningen.
• Efterbehandling: Partikelfilter och AdBlue-modul på dieselmaskiner.
• Instrumentpanel: Displayen och tachometern.
• Hydraulik: Maskinens hydrauliska system.

Vad du kan göra med det

Med MHE-modulen läser du styrenheter från maskinen, övervakar mätvärden i realtid och styr komponenter. Dessutom ingår ett referensmaterial med felsökningsguider, scheman och underhållsuppgifter för systemet du arbetar med.

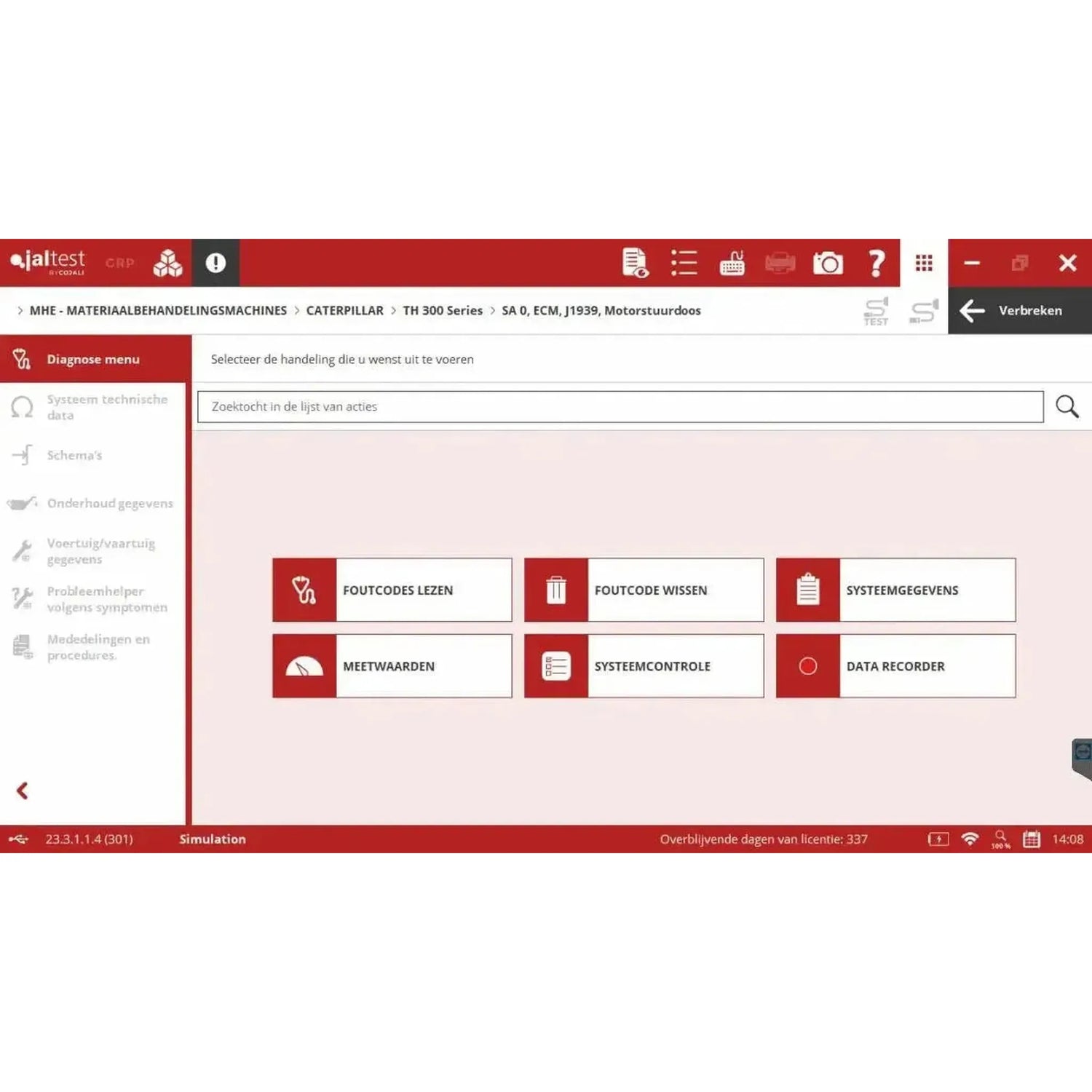

Diagnos och service

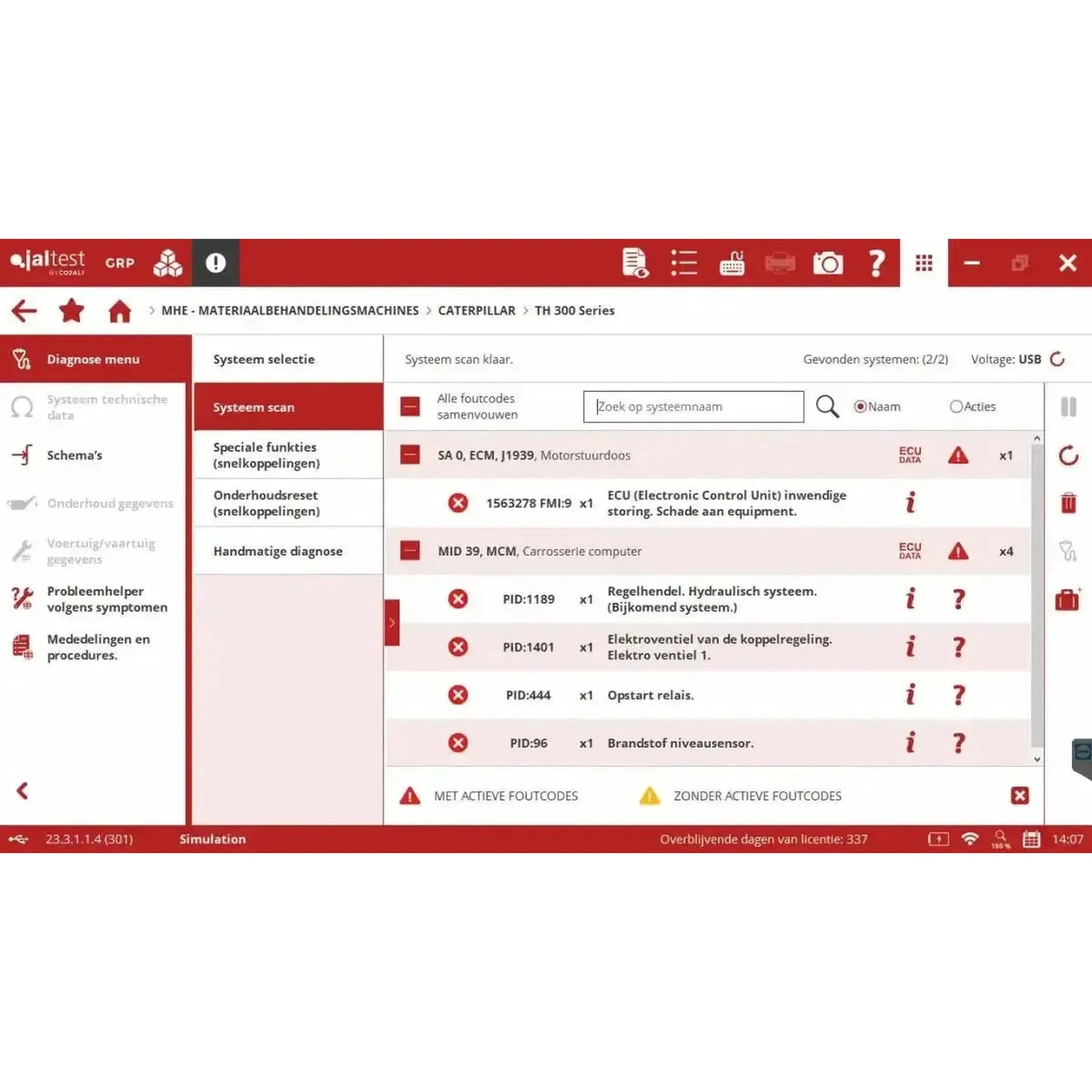

• Läsa felkoder: System identifieras automatiskt med felsökningstabeller för varje felkod.
• Mätvärden: Värdena från anslutna sensorer, liveövervakning.
• Komponentstyrning: Dubbelriktade test där du kan få en komponent att fungera från bärbara datorn.

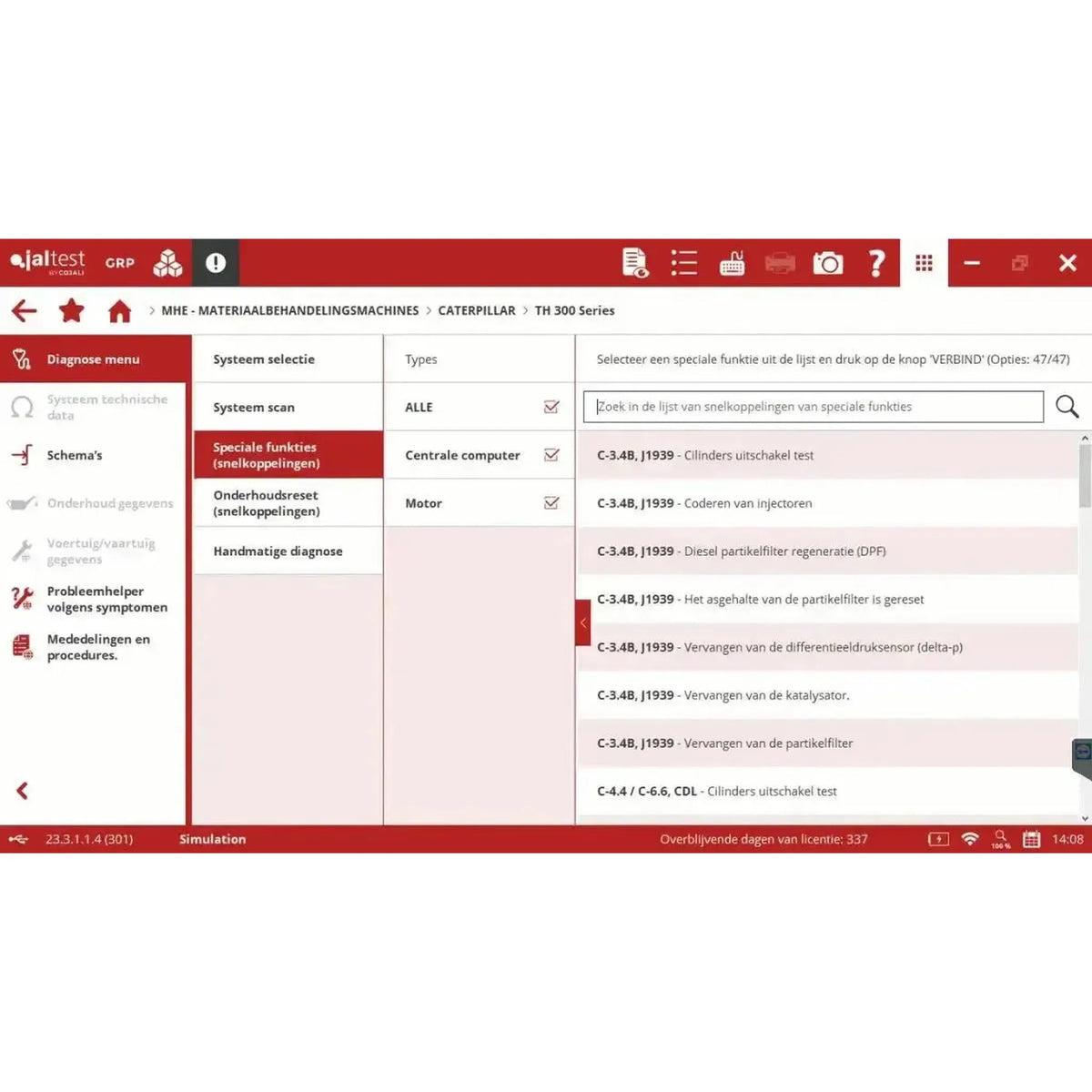

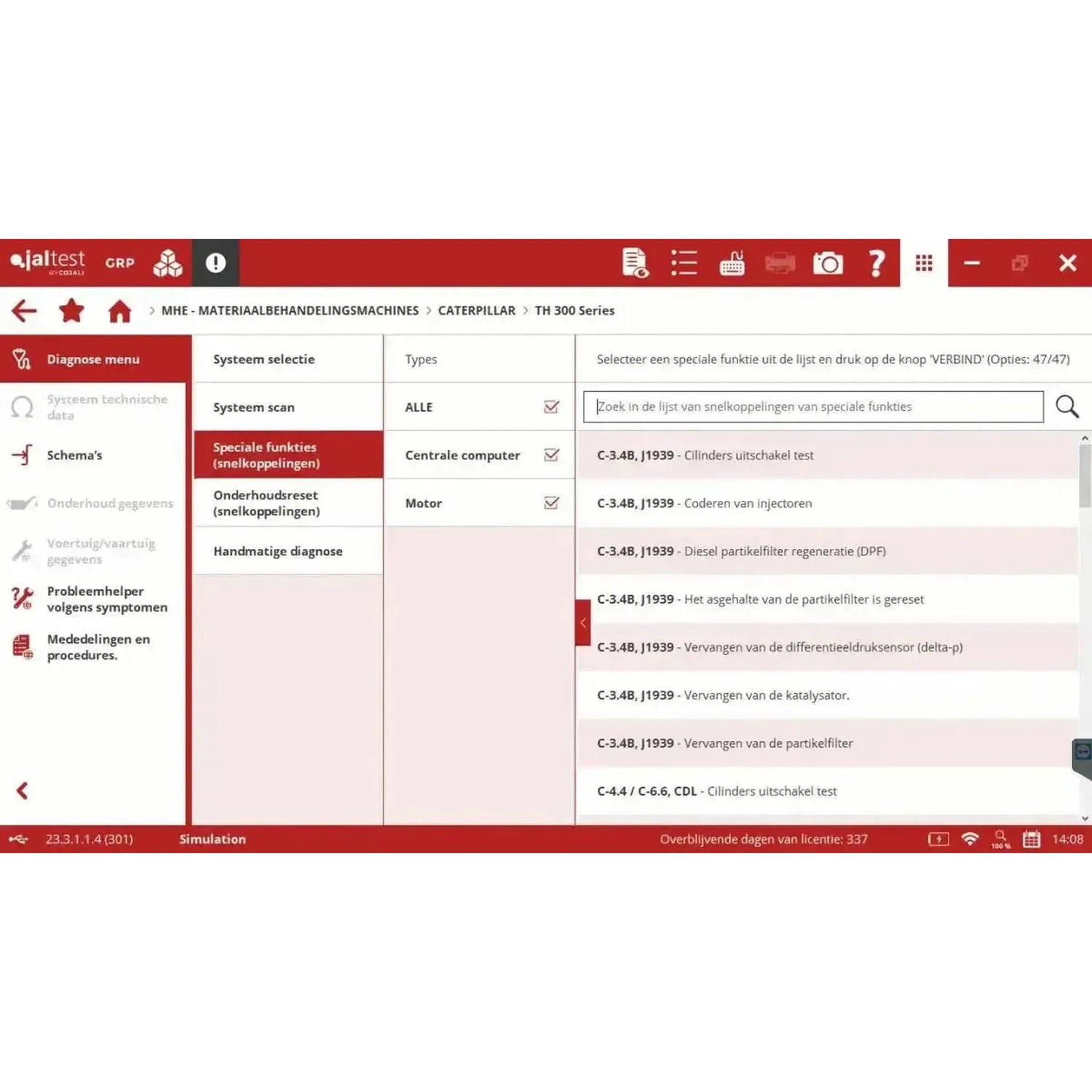

• Parametrar och kalibrering: Bland annat partikelfilterregenering, återställning av efterbehandling, insprutarkalibrering och hydraulisk kalibrering.
• ECU-data: Serienummer, mjukvaruversion och övrig data från styrenheten.
• Underhåll: Maskinens underhållsuppgifter och underhållsfunktioner.

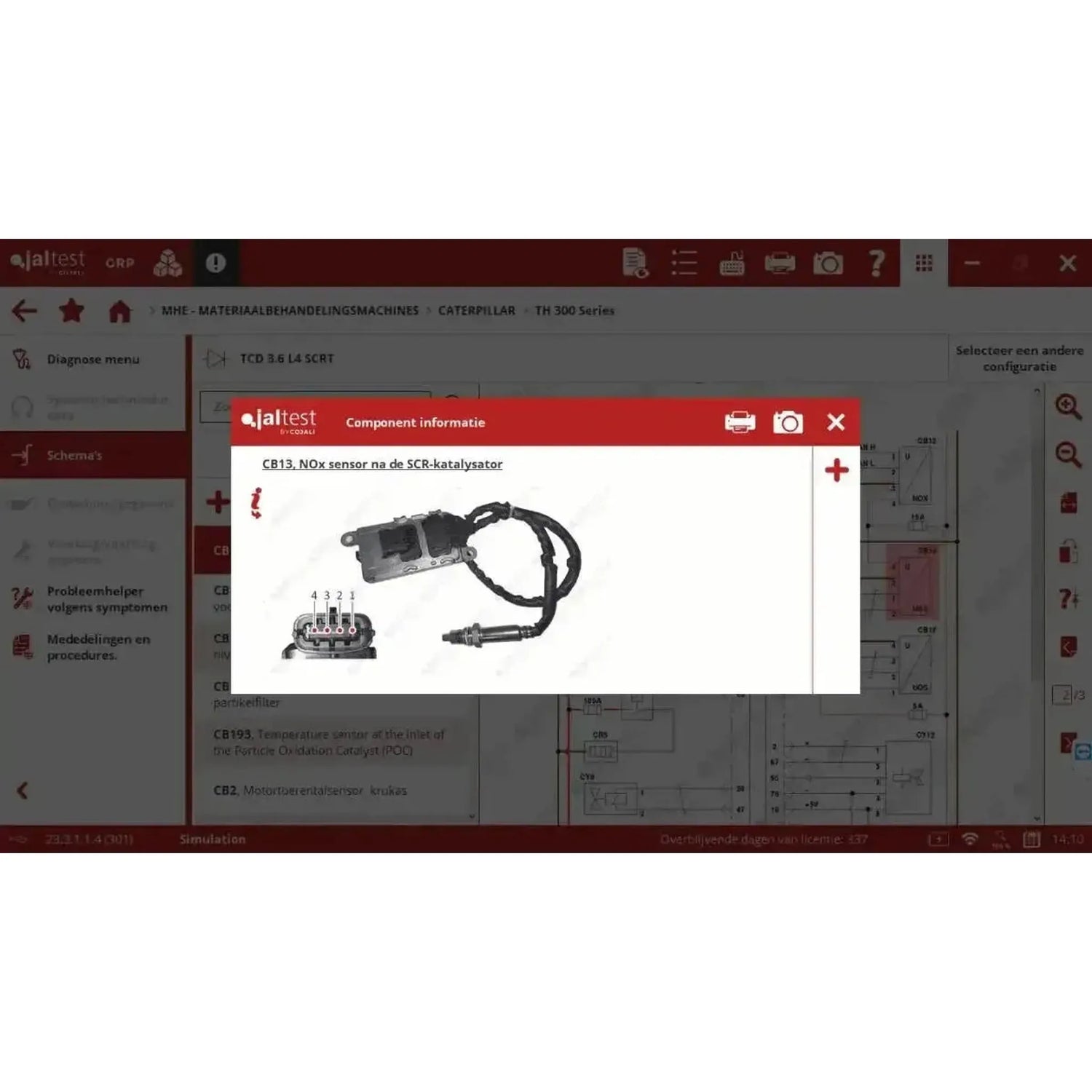

Teknisk information, inräknad

• Felsökning: Efter felkod och symptom.
• Tekniska specifikationer: För systemet och maskinen.

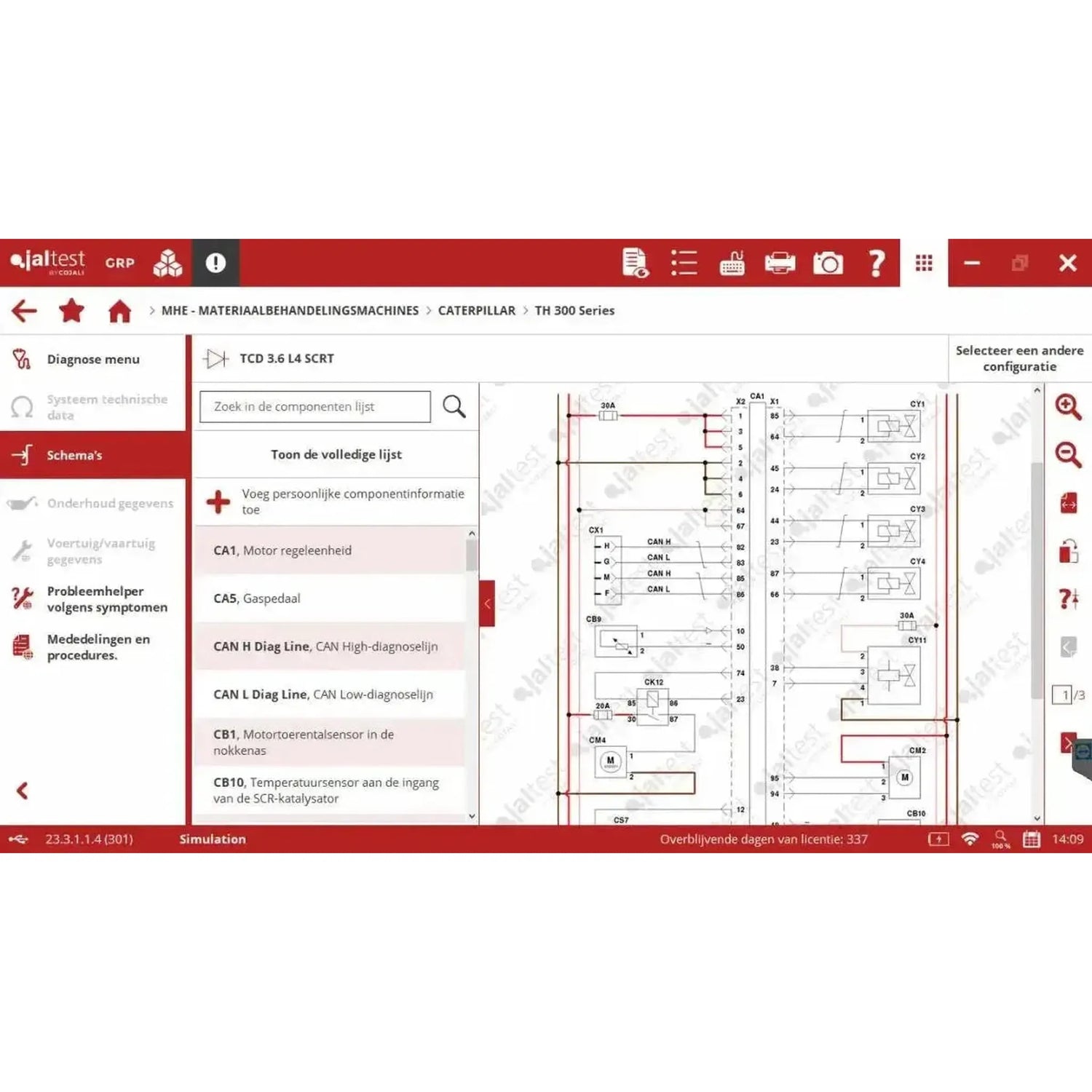

• Scheman: De elektriska scheman för systemet.
• Underhållsuppgifter: Underhållet för maskinen.
• Procedurer: Frigivningsprocedurer och arbetssätt.
• Manuell felsökning: Söka utan att systemet rapporterar sig själv.

Skillnaden från expertläget

Vanlig diagnostik är att läsa, mäta och styra. I expertläget ändrar du dessutom parametrar i styrenheterna: Kalibrering av sensorer och actuatorer, inställning av driftparametrar och regenerering av partikelfilter. Det läget ingår.

Kablar och dator

I kofferten ingår 16-polig OBD-kabel för standardanslutningen. Många gaffeltrucker och lagertrucker har tillverkningsspecifika kontakter, och för dessa behövs separata kablar; för interna transporter har aldrig någon standardiserad OBD-anslutning varit obligatorisk, så dessa kontakttyper finns kvar även på nya maskiner. Själva programvaran körs på en Windows-dator.

• Kabelset gaffeltrucker (70002022): Kablar för JLG och Haulotte, Linde rond, Jungheinrich och Still.
• Kabelset höglyft och teleskoplaster (70002028): Kablar för Deutz-motorer, Kubota, JLG och Haulotte, Genie och Deutsch-kontakt med 9 poler i grönt.
• Lösa kablar: Också tillgängliga separat, bland annat för Toyota, Crown, Hyster och Yale, Linde, Doosan, Mitsubishi med Caterpillar, och styrenheter från Zapi och Curtis.
• Dator: Programvaran körs på Windows. Cojali levererar Jaltest Rugged PC och A140 Rugged PAD; båda finns separat i vår webshop.

Vilken kabel som passar din maskin beror på diagnostikanslutningen i maskinen, inte på märket på masten. Kontrollera kontakten på maskinen innan du beställer: Om det är 16-polig OBD2-anslutning räcker den medföljande JDC213.9; om det är en tillverkningsspecifik kontakt behöves en motsvarande kabel: Den ingår i ett av de två kabelseten eller kan beställas separat.

Licens och förnyelse

Programvarulicensen gäller i tolv månader från aktivering och förnyas sedan årligen med uppdateringslicensen (75101001). Så länge licensen är giltig får du alla nya programvaruversioner och behåller åtkomst till teknisk information.

• Förnyelse: Årligen med uppdateringslicensen (75101001), varje gång för tolv nya månader.
• Giltighetsperiod: Tolv månader från aktiveringen.
• Installationer: Högst fem datorer. Jaltest-hårdvaran krävs alltid för att köra programvaran.
• Registrering: Vid aktiveringen, efter varje ny programvaruversion och därefter var sjätte månad.
• Köp senare modul: En senare köpt modul synkroniseras med din aktiva licens; du betalar proportionellt.
• Inte förnya: Diagnostiken fortsätter att fungera på den senast installerade versionen, men åtkomsten till teknisk information upphör. Cojali ger stöd för en utgången licens i ytterligare ett år.

Valfria tillägg

Utöver MHE-modulen finns tillägg som du beställer separat. De är inte nödvändiga för diagnostisering, men utökar referensmaterialet, supporten eller verktygen. Nedan visas vad som ingår för internt transport.

• Jaltest INFO Web MHE: Samma referensmaterial via en webbplattform, per månad eller år.
• Jaltest ATS: Ett år tillgång till Cojalis engelskspråkiga tekniska helpdesk. Fortsätter automatiskt; uppsägning kan ske skriftligen upp till trettio dagar före utgångsdatumet.
• Jaltest Central Services: Åtgärder som Cojalis specialister utför för dig, per tjänst.
• Jaltest-verktyg: Bland annat AdBlue-rengöringsuppsättningen för lantbruk, grävmaskiner och internt transport, för rengöring av doseringsmodulen.
• Ytterligare moduler: Om du senare vill lägga till kommersiella fordon, jordbruk eller maskinförflyttning kan det göras på samma Jaltest Link.

Innehåll i förpackningen

• 1x Jaltest Link V9-gränssnitt (70001015)
• 1x Multipin-kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-polig DB26 – 16-polig OBD2 adapterkabel | Gränssnitt
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C adapterkabel | Gränssnitt
• 1x Jaltest (JDC100) | Link V9 26-polig DB26 förlängningskabel (100 cm) | Gränssnitt
• 1x Jaltest (JDC60AM2) | USB-A strömkabel | gränssnitt
• 1x Jaltest (70003015) | Kompakt hardväska
• 1x Jaltest (75001001) | MHE (Material Handling Equipment) | Programvaruaktivering
• 1x Jaltest (75001009) | MHE (Material Handling Equipment) | Programvarulicens
• 1x Jaltest INFO Online MHE (29477)
