Jaltest diagnostikverktyg för bussar

Vad som ingår i förpackningen

Väskan innehåller **hårdvaran** för att upprätta anslutningen, och dessutom **programvarerättigheterna** som låser upp **Bus-modulen**. Hårdvaran är densamma som i den lösa uppsättningen **70001052**; skillnaden mellan läsapparaterna ligger i **programvarmodulen**, inte i **väskan**. Nedan ser du vad varje del är och vilket **referensnummer** som gäller för det.

Maskinvara

• Jaltest Link V9 (70001015): Diagnostikgränssnittet som du ansluter till bussens diagnostikuttag, med 26-polig DB26-kontakt till kabeln och USB-C till datorn.
• Multipin Kit (70002001): Tjugo multipin JTP01 till JTP10, var och en i två färger, anslutningskabeln JTP101 och två matningskablar — JDC10AM2 med batteriklämmor och JDC20AM2 för cigarettändaren. Med detta prickar du direkt in i en anslutare för vilken det inte finns någon diagnosekabel.
• OBD-kabel, 16-polig (JDC213.9): Standardkabeln för den vanliga diagnosanslutningen.
• USB-C-kabel (JDC107.9B): Anslutningen mellan länken och din bärbara dator.
• **Förlängningskabel 100 cm (JDC100):** Med 26-polig DB26-kontakt, den breda anslutningen på själva länken. Användbar när styrenheten sitter i en automatlåda eller längre bak på bussen.
• Väska (70003015): Den kompakta utförningen, 505 x 381 x 146 mm.

Programvara

• **Programvara (293300):** Engångsköpet som låser upp modulen Modular Bus. Med Modular ingår det första användningsåret, så ingen separat programvarulicens behövs.
• Jaltest GRP: Cojalis verkstadsprogramvara för kunder, fordon och rapporter, i lägena Basic, Synchro och Enterprise; dessa lägen kan aktiveras kostnadsfritt.

En **laptop** och **buskablarna** ingår inte här. Se **Kablar och dator** längre ned på denna sida.

För vilka bussar och system

Jaltest Modular Bus täcker **stadsbussar**, **regionalbussar** och **långfärdsbussar**. Ett märke i listan betyder att det finns **täckning**, inte att varje **modell** och **tillverkningsår** fullt ut stöds. Indelningen per **världsdel** avser det land märket kommer från, inte den nuvarande ägaren.

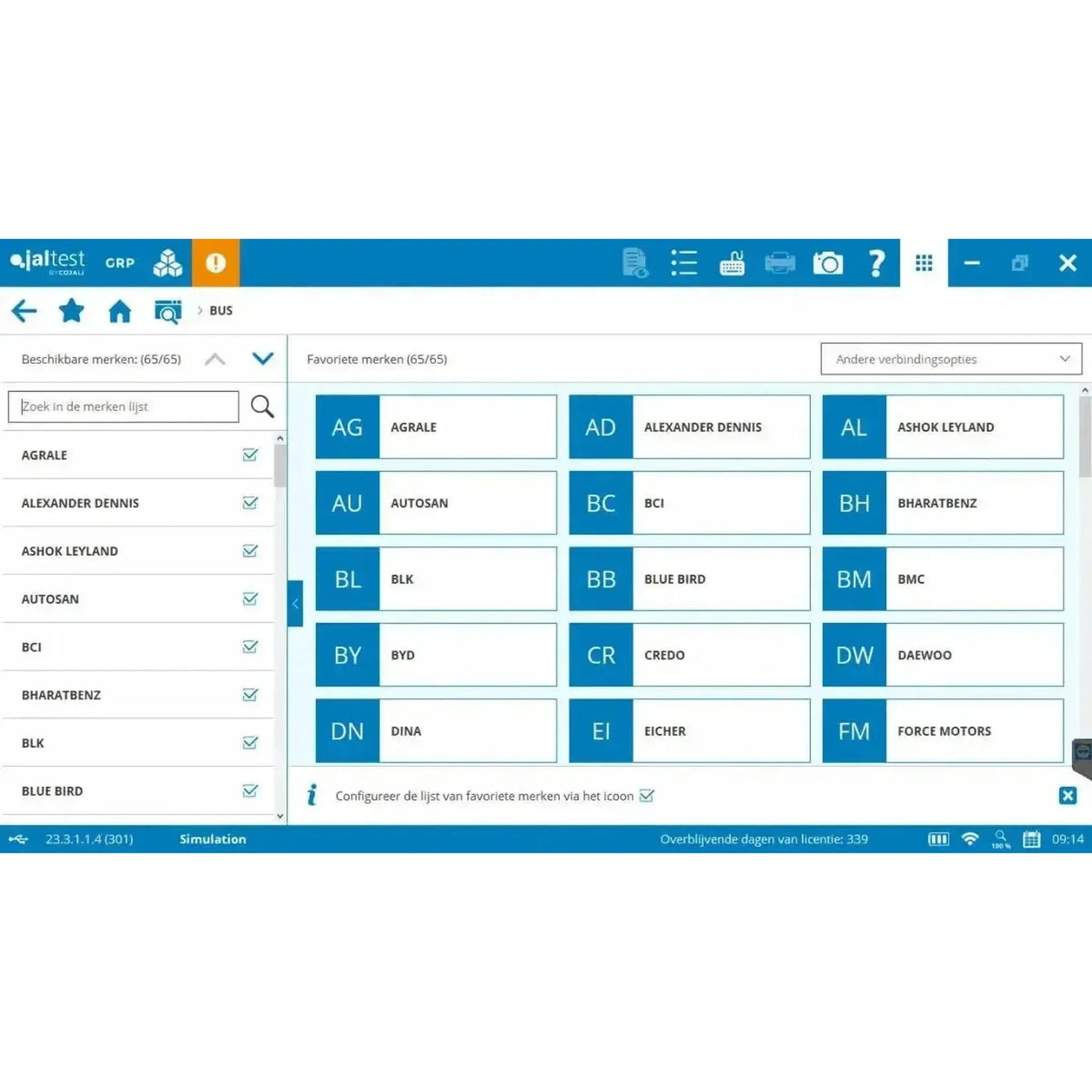

Bussmärken i täckningen

**Välkända märken** bland **bussarna** som täcks av **Jaltest Modular Bus**: Irizar, Mercedes-Benz, Scania, Setra, Van Hool, VDL och Volvo.

Alla **73 bussmärken**, indelade efter världsdel:

Europeiska omfattar Förenade kungariket, Turkiet, Ryssland och Vitryssland. Kinesiska är separat från Asiatiska, som omfattar Japan, Sydkorea och Indien. Under Övriga finns märken från Australien och Afrika.

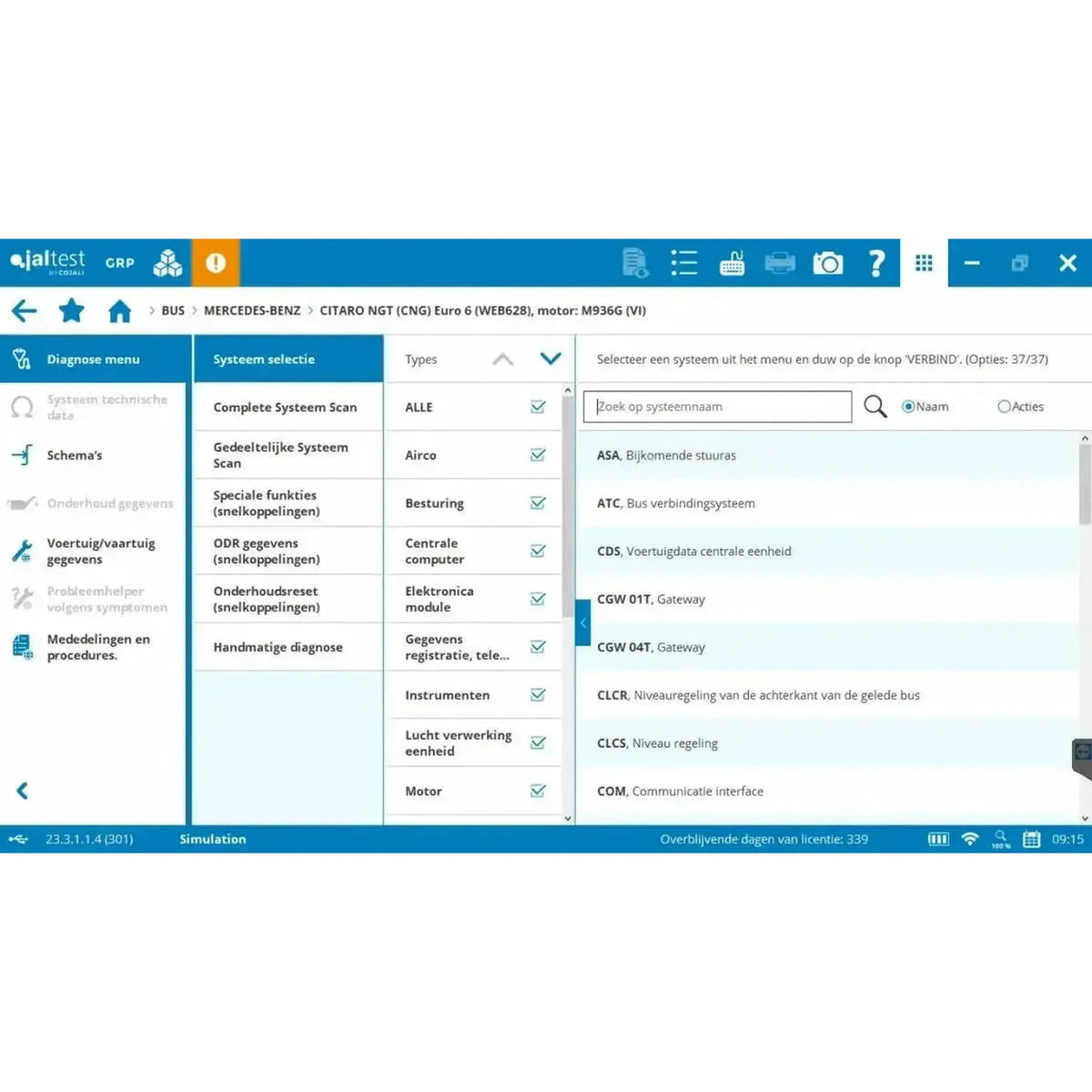

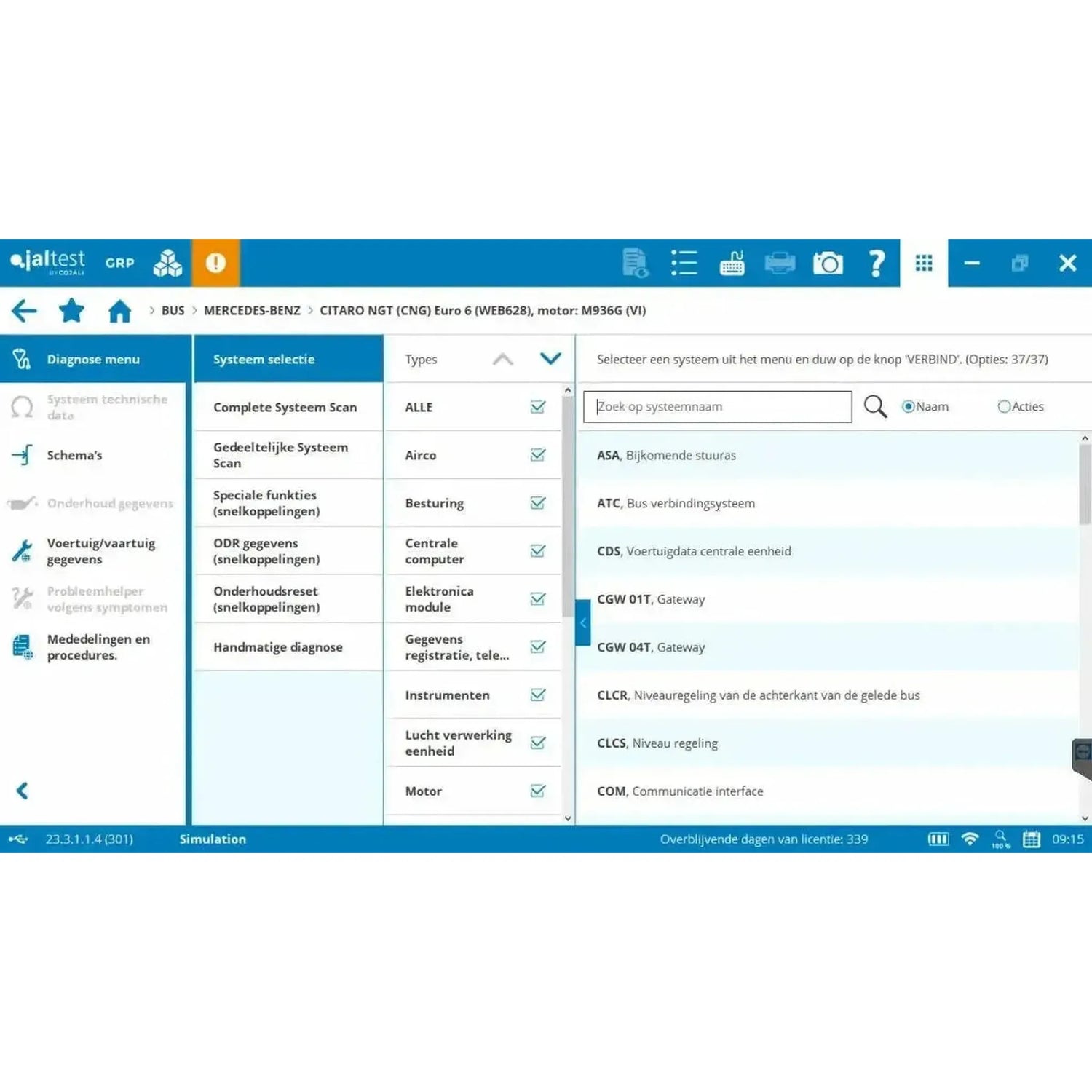

Systemen i bussen

• Framdrift: Motor, växellåda och efterbehandling av avgaser, i mjukvaran finns gruppen Antipollution med SCR och AdBlue.
• Automatisk växellåda: ZF Ecomat med 9-polig Mate N-Lock-anslutning, ZF EcoLife i mini-USB- och MCP-utförande, och Voith Diwa.
• Bromsar och chassi: Arbetsbromssystem, hjälpbromsar, tryckluftsberedning, fjädring, styrning och chassimodul, inklusive Knorr-Bremse ABS6 och ABS24/EU12 samt ABS- och EBS-reglering.
• Luftfjädring (ECAS): Den elektroniskt reglerade luftfjädringen som även hanterar instegshöjden vid hållplatsen, tillsammans med Wabco ECAS CAN 2.
• Dörrstyrning: Wabco MTS-dörrstyrning, den modulära regleringen som styr dörrarna.
• Klimatreglering: Wabco ATC och ATC Coach för klimatzoner i bussen.
• Elektronik och komfort: Centralenhet, elektroniska moduler, instrumentpanel, belysning, värmare, skärm, audio och startspärr.
• Säkerhet: Gruppen Safety, med nödbromsassistans och filövervakning.
• Registrering och telematik: Gruppen Data registration, telematics och FMS, som även innefattar färdskrivaren.

Sök på komponent istället för på buss

Om samma system finns i bussar från olika tillverkare kan du söka på komponenten istället för på fordonet. Det är praktiskt vid en automatisk växellåda eller ett bromssystem som monteras in av dussintals karosseribyggare.

Vad du kan göra med det

Med bussmodulen läser du kontrollenheter från bussen, övervakar mätvärden och styr komponenter. Dessutom utför du arbete som kräver mjukvaran: partikelfilter, insprutare, kalibrering och underhållsräknare.

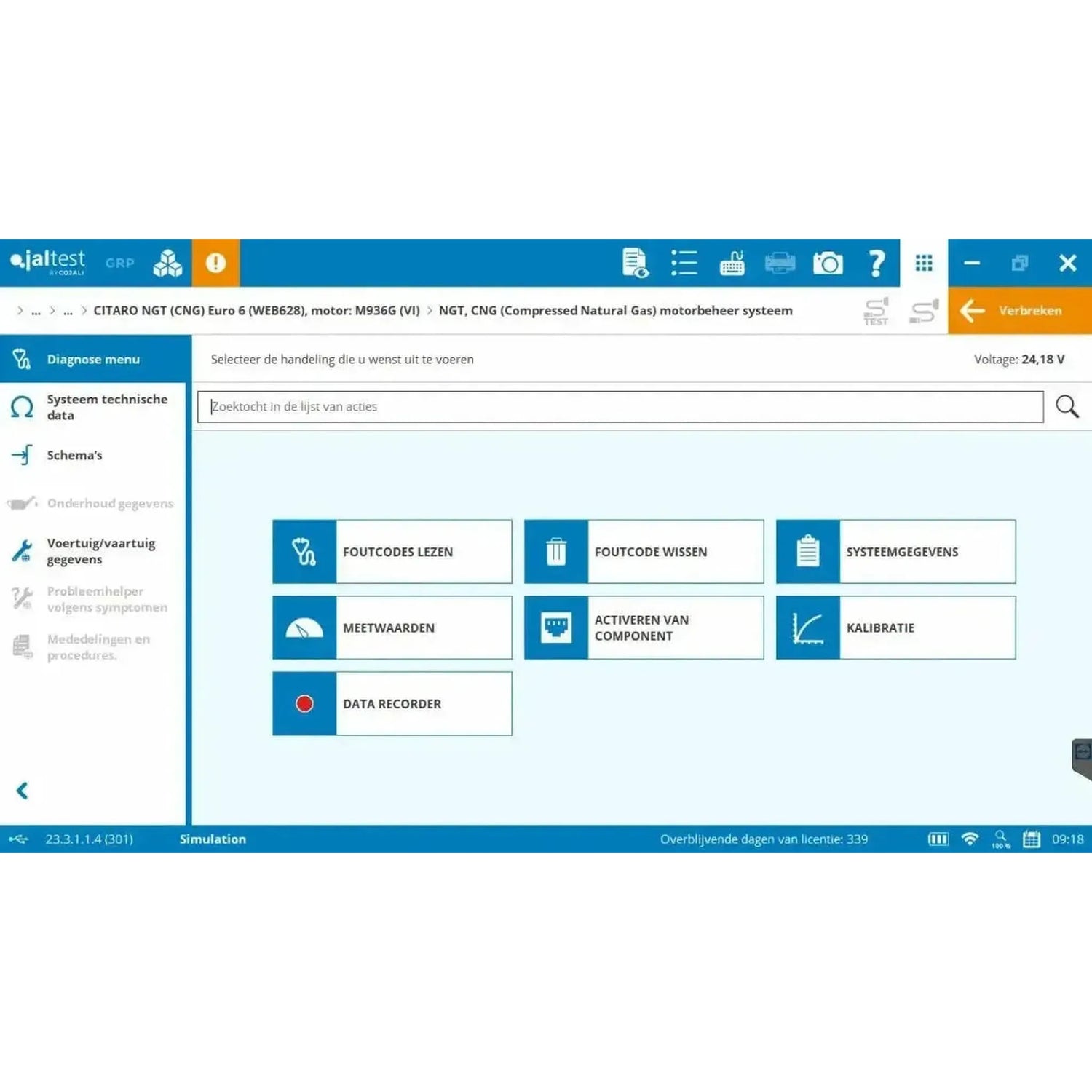

Diagnos

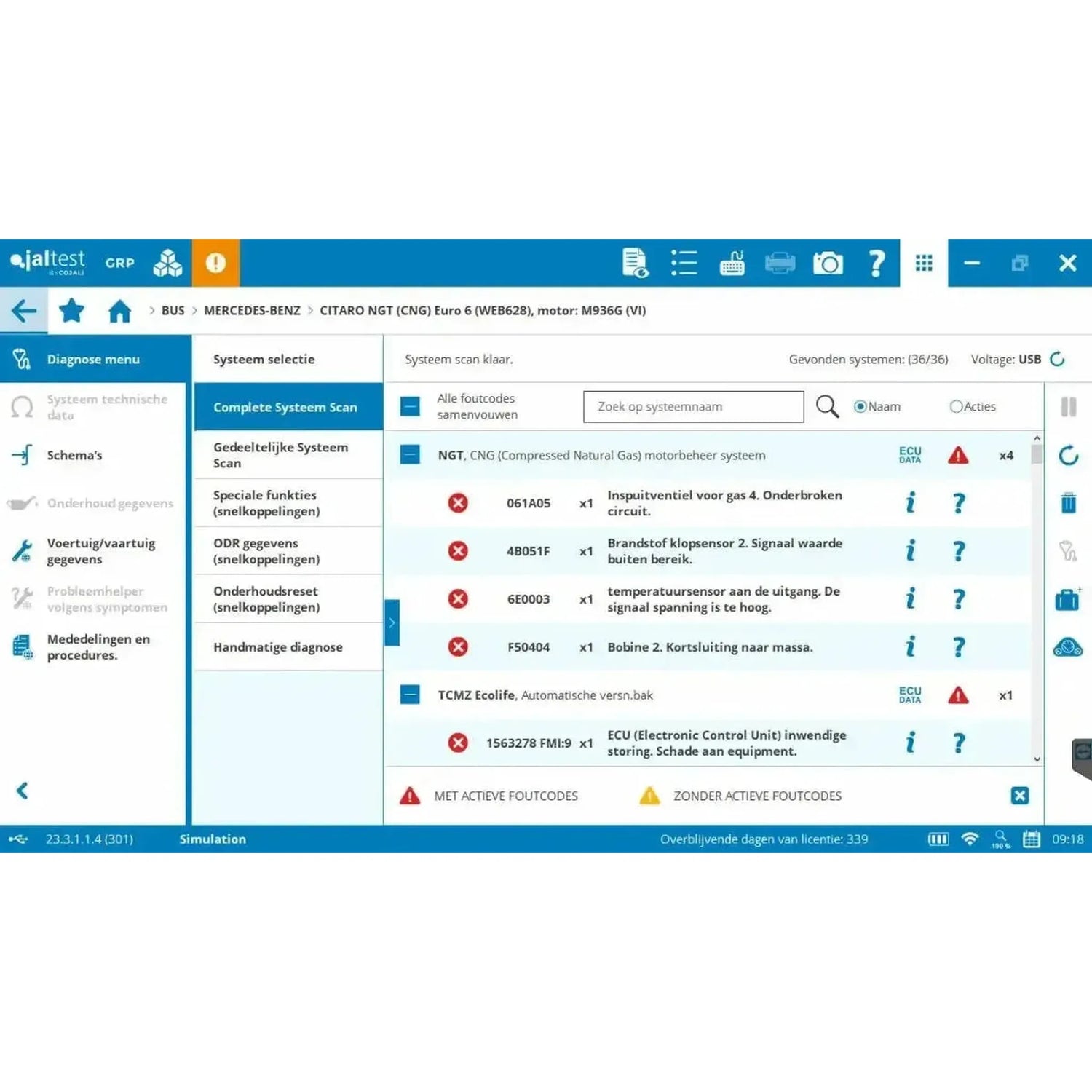

• Läsa och radera felkoder: Felminnet i kontrollenheten, med information om koderna.
• Mätvärden: Värdena från anslutna sensorer på skärmen, i siffror och i grafikform.
• Styra komponenter: Manöver komponenter riktade för att kontrollera deras funktion.
• ECU-data: Delens artikelnummer, serienummer och mjukvaruversion för kontrollenheten.
• Parametrar och kalibrering: Konfigurera styrenheter och ställ in system.

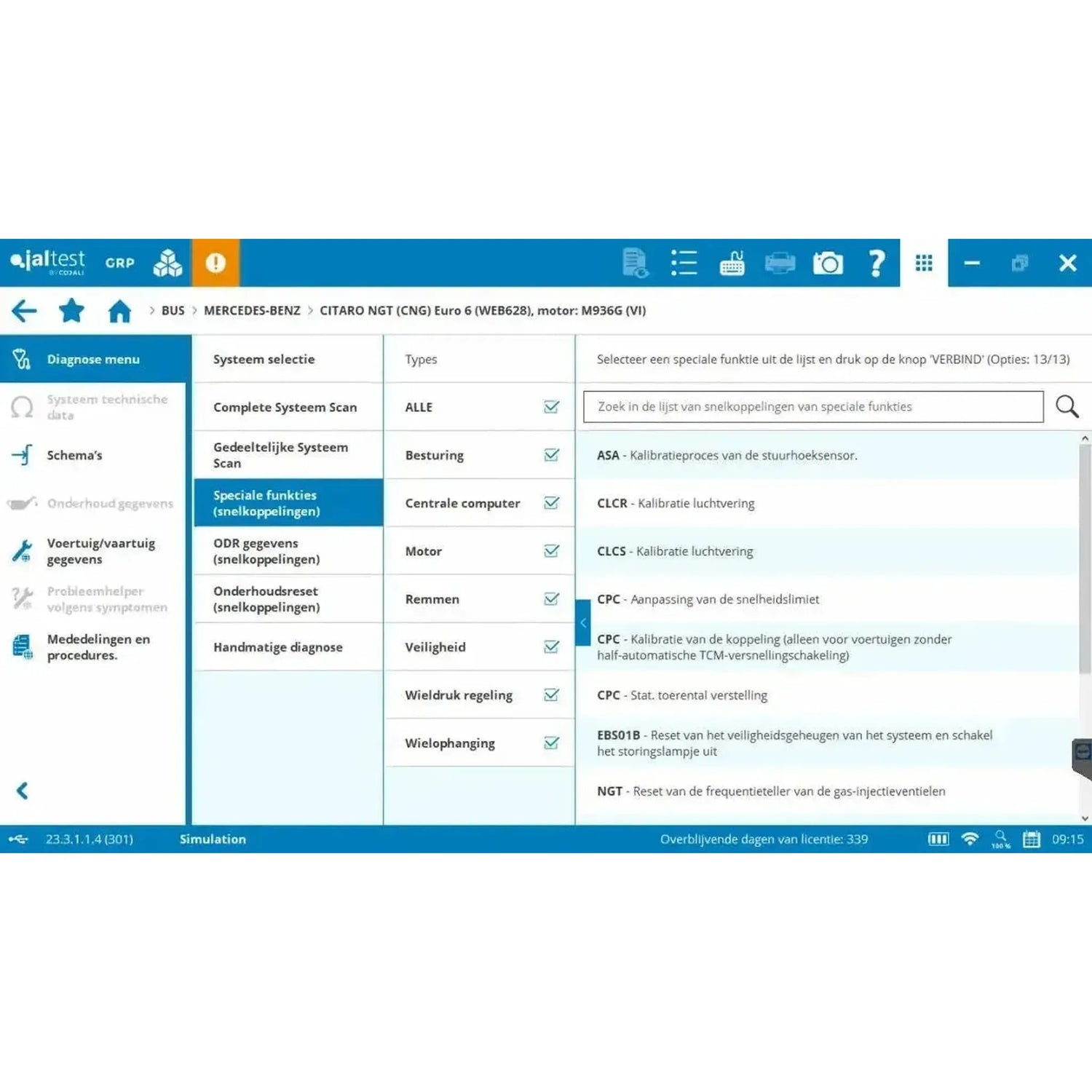

Underhåll och kalibrering

• Partikelfilter (DPF): Tvingad regenerering och registrering efter byte.
• Cylinderavskaltningstest: Stäng av cylindrar separat för att bedöma motorns gång.
• Insprutarregistrering: Registrera nya insprutare i motorns styrenhet.
• Kalibrering av automatisk växellåda: Justera ZF Ecomat, ZF EcoLife och Voith Diwa efter underhåll av växellådan.
• Justera luftfjädring: Ställa in körarhöjden och höjdsensorerna för ECAS-regleringen, även för instegshöjden vid hållplatsen.
• Inställning av dörrstyrning: Omställ Wabco MTS-dörrstyrningen efter byte.
• Underhållsräknare: Återställ efter en servicebesök.

Kablar och dator

I väskan finns 16-polig OBD-kabel för standardanslutningen. Många bussystem har dessutom sin egen diagnostikplug på kontrollenheten, och det hör en separat kabel till. Mjukvaran körs på en Windows-dator.

• Lastbils- och buskabeluppsättning (29362): Kablar för Volvo, Mercedes-Benz och MTU, Wabco-bromssystem, Renault, Iveco, MAN TG-serien, DAF och MAN med 37-polig kontakt.
• Automatlådor: JDC307A för ZF Ecomat med 9-polig Mate N-Lock, JDC308A för ZF EcoLife med mini-USB och JDC309A för EcoLife i MCP-utförande med gul 9-polig kontakt.
• Klimat och dörrar: JDC304A för Wabco ATC-klimatreglering och Wabco MTS-dörrsstyrning på 4+4-polig anslutning.
• Bromsar och luftfjädring: JDC305A för Knorr-Bremse ABS6 och ABS24/EU12, samt JDC310A för ECAS-luftfjädringsreglering på Solbus-bussar.
• Äldre bussar: JDC311A för 9-polig Sub-D på Solaris-bussar, JDC301A för Volvo buss ECS och JDC302A för Volvo buss ABS.
• Dator: Programvaran körs på Windows. Cojali levererar Jaltest Rugged PC och A140 Rugged PAD; båda finns separat i vår webshop.

Vilken kabel du behöver bestäms av styrenheten i bussen, inte av karosseribyggarens namn. Kontrollera själv på bussen vilken kontakt som sitter på styrenheten innan du beställer: Titta på automatlådan, i säkerhetsskåpet vid dörren och på OBD-uttaget på fordonet.

Licens och förnyelse

Med Modular köper du programvaruaktiveringen och det första användningsåret på en gång. Från år två förnyar du med uppdateringslicensen (29051300), varje gång för nya tolv månader. Så länge licensen är aktiv får du alla nya programvaruversioner för bussystemen.

• Giltighetsperiod: Tolv månader från aktiveringen, ingår i programvaruaktiveringen.
• Förnyelse: Årligen, med uppdateringslicensen (29051300).
• Installationer: Högst fem datorer. Jaltest-hårdvaran krävs alltid för att köra programvaran.
• Registrering: Vid aktiveringen, efter varje ny programvaruversion och därefter var sjätte månad.
• Köp senare modul: En senare köpt modul synkroniseras med din aktiva licens; du betalar proportionellt.
• Inte förnya: Modulen blockeras tills du köper uppdateringslicensen.

Valfria tillägg

Utöver Bus-modulen finns det tillägg som du beställer separat. De är inte nödvändiga för diagnostik, men utökar referensmaterialet, supporten eller verktygen. Här är vad som hör till bussar och långfärdsbussar.

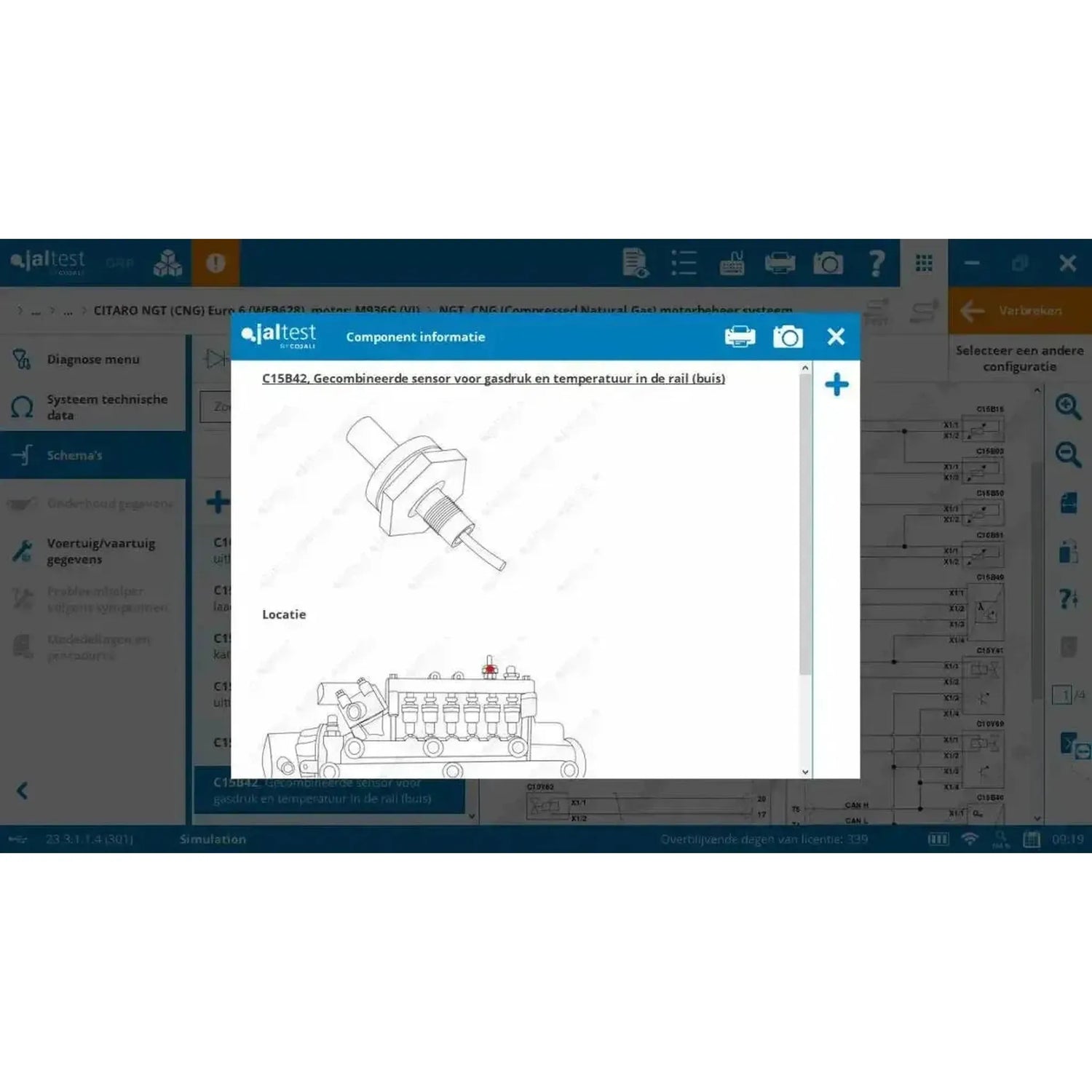

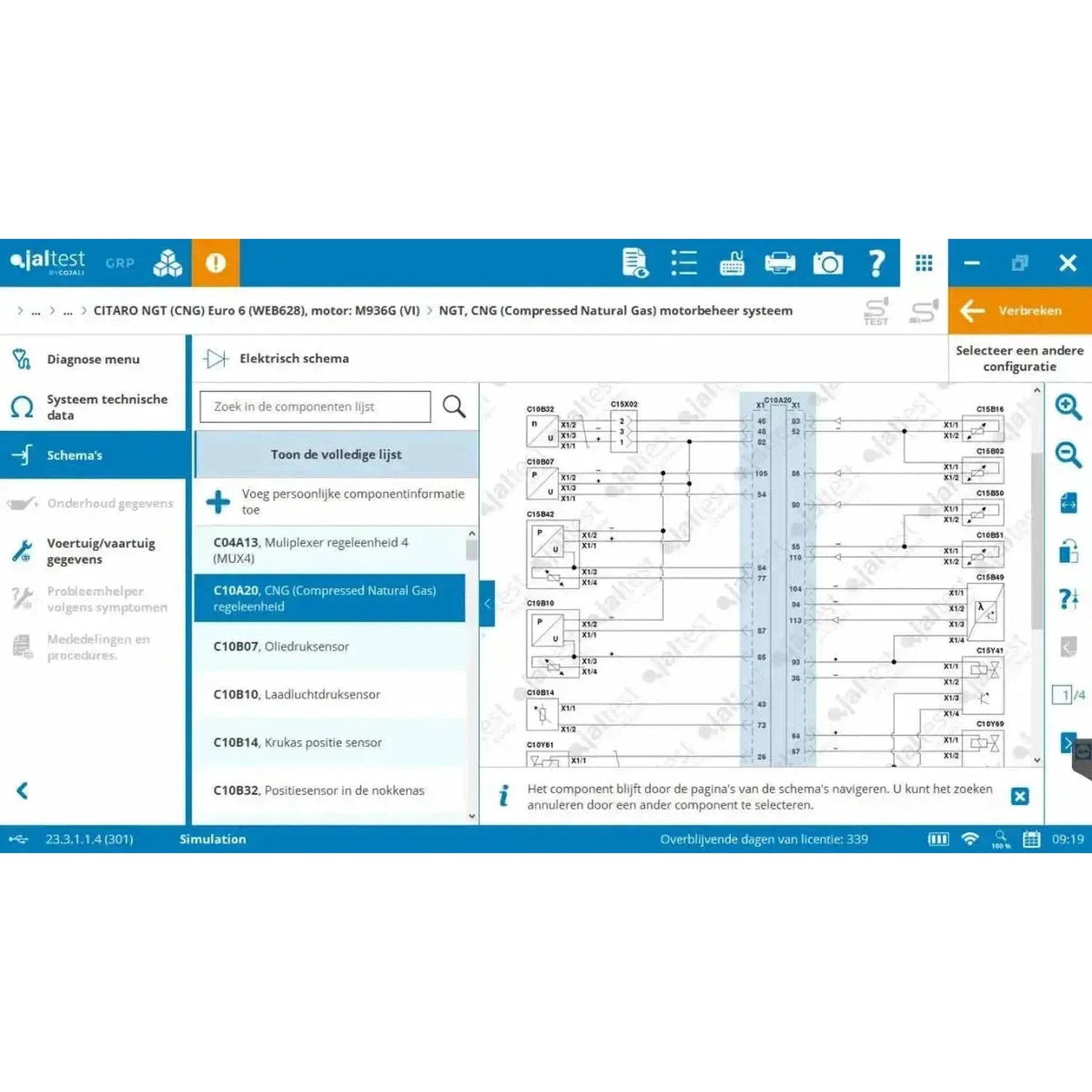

• INFO Plus för Modular (70605043): Kretsscheman och guidade reparationsprocesser. Köp det för samma antal modulära licenser som din utrustning har.
• Tillverkare-modul (29469): Välj efter systemtillverkare i stället för fordonsmärke, med uppdateringslicensen 29481 för följande år. Denna modul är inte tillgänglig separat och kräver Modular Truck, Modular Bus eller båda; med denna set är kravet uppfyllt.
• Jaltest ETM (70001007): Den externa testaren för att mäta EBS-modulatorer och sensorer oberoende, också som kit med mätledningar (70001008). Fungerar endast med en aktiv lastbils- eller modular-licens och levereras inte som separat produkt.
• Jaltest ATS: Ett år tillgång till Cojalis engelskspråkiga tekniska helpdesk. Fortsätter automatiskt; uppsägning kan ske skriftligen upp till trettio dagar före utgångsdatumet.

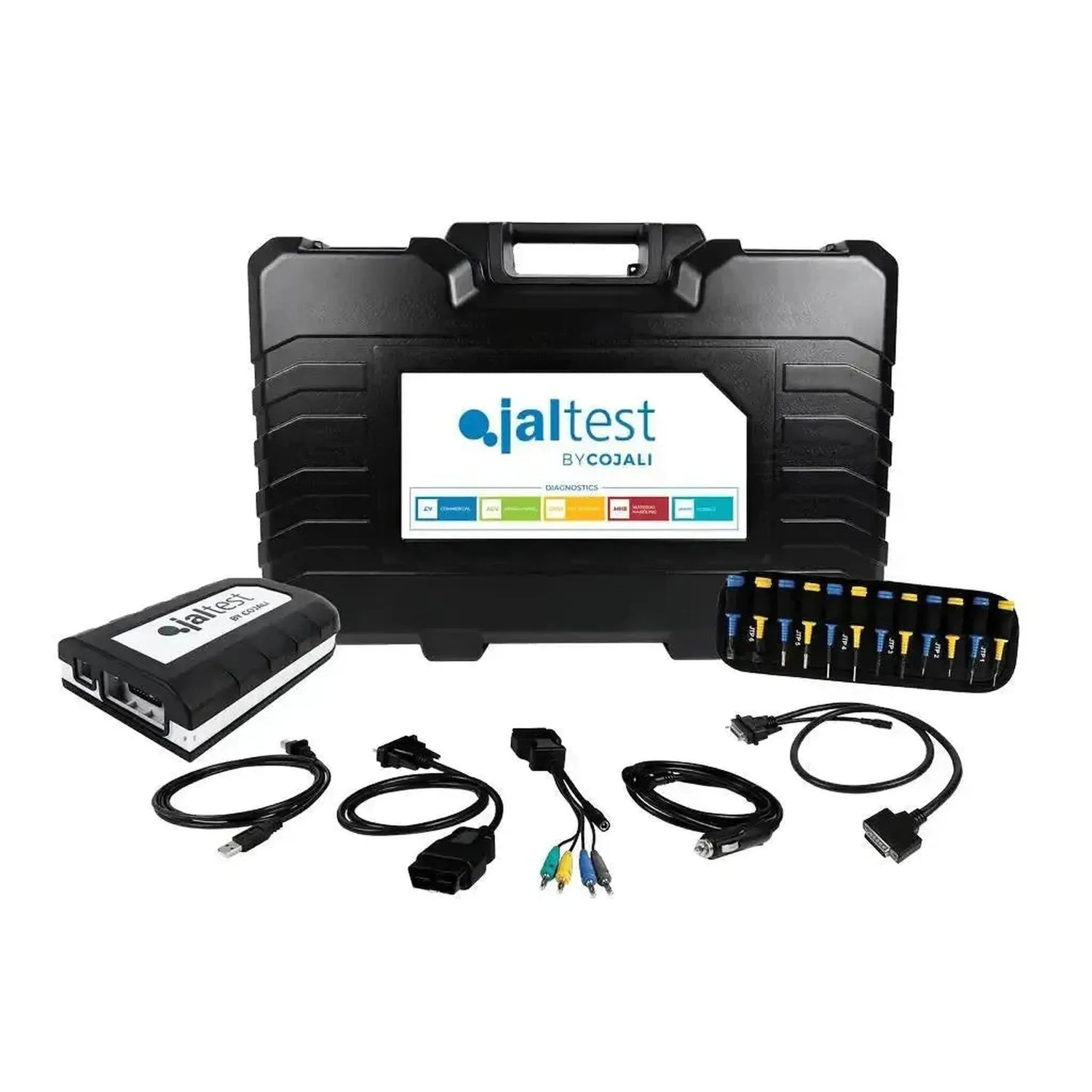

Innehåll i förpackningen

• 1x Jaltest Link V9-gränssnitt (70001015)
• 1x Multipin-kit (70002001)
• 1x Jaltest (JDC213.9) | Link V9 26-polig DB26 – 16-polig OBD2-övergångskabel | Gränssnitt
• 1x Jaltest (JDC107.9B) | Link V9 – USB-C-övergångskabel | Gränssnitt
• 1x Jaltest (JDC100) | Link V9 26-polig DB26-förlängningskabel (100 cm) | Gränssnitt
• 1x Jaltest (70003015) | Kompakt hardväska
• 1x Jaltest (293300) | Buss (Modular) | Programvarulicens
