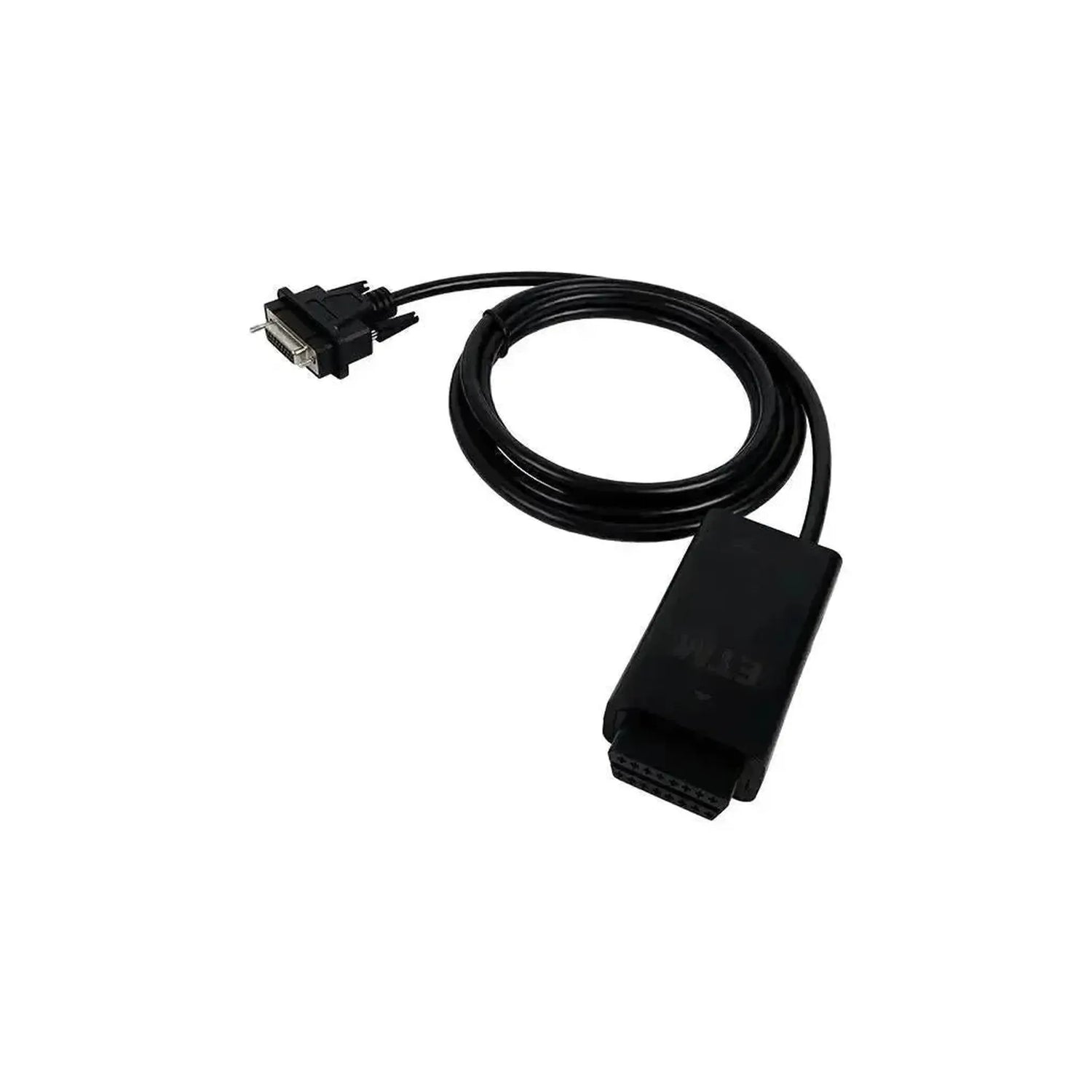

Jaltest 70001007 är gränssnittskabeln som ansluter Jaltest ETM — den elektroniska testmodulen för komponenter — till Jaltest Link V9. På Link-sidan sitter en Sub-D-kontakt med tre rader kontakter och skruvfäste; på andra sidan finns anslutningen till ETM:n själv. Utan denna kabel etableras ingen förbindelse mellan testmodulen och Link:en.
Denna kabel är utförningen för Jaltest Link V9 och medföljer som standard i ETM-paketet (70001008). Om du har en tidigare ETM-utförning ansluter du den inte med denna artikel utan med adapterverkabeln MDC100.9. ETM startar endast med en ETM-licens (29701) tillsammans med en aktiv Jaltest-programvarulicens; den kan kombineras med ett CV- eller ett Modular-abonnemang men inte med Jaltest-handhållen enheter.
FÖRDELAR
VIKTIGA BEGRÄNSNINGAR
Tillämpningar och funktionaliteter
Genom denna kabel kommunicerar Jaltest ETM direkt med Jaltest Link V9 och därmed med Jaltest-programvaran på din dator. ETM:n är den testmodul med vilken du mäter en bromskomponent separat från fordonet, utan att fordonets styrenhets reglering är inblandad. Punkterna nedan beskriver vad denna kombination ger dig.
Vad denna kabel är till för
- Ansluta ETM:n: Denna kabel förbinder Jaltest ETM med Jaltest Link V9.
- Del av paketet: Kabeln ingår i ETM-paketet (70001008) och kan också beställas separat.
- Separat köp: För den som behöver kabeln separat tillsammans med redan befintliga MDC-kablar.
- Tidigare ETM-utförning: Du ansluter den med adapterverkabeln MDC100.9 till Jaltest Link V9.

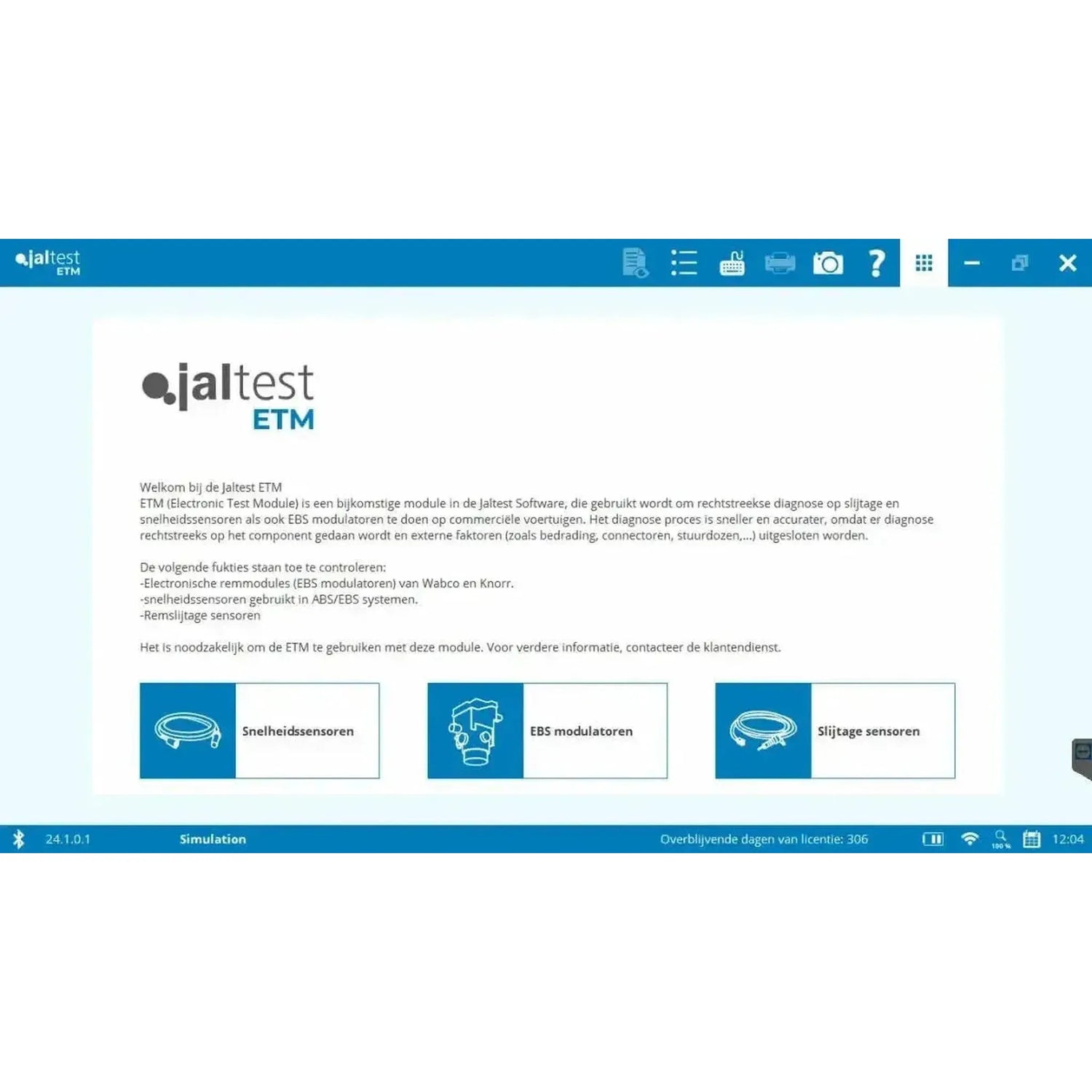

Vad ETM gör
- Testa komponenter: ETM bygger själv upp kommunikationen med en bremskomponent som om den vore fordonets styrenhet.
- Skilja på orsaker: Så kan du se om komponenten verkligen är defekt eller om felet ligger i kablarna eller styrenheten.

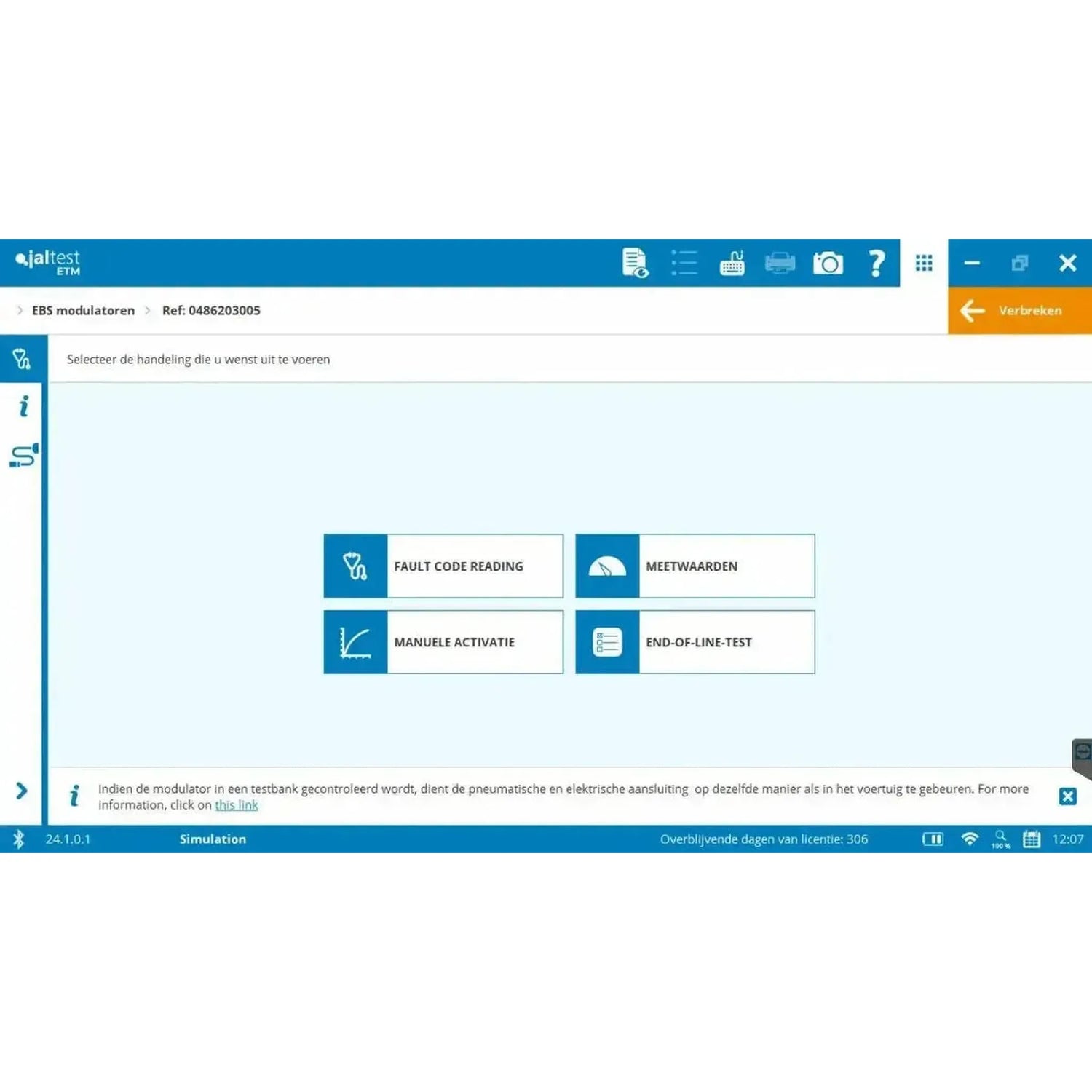

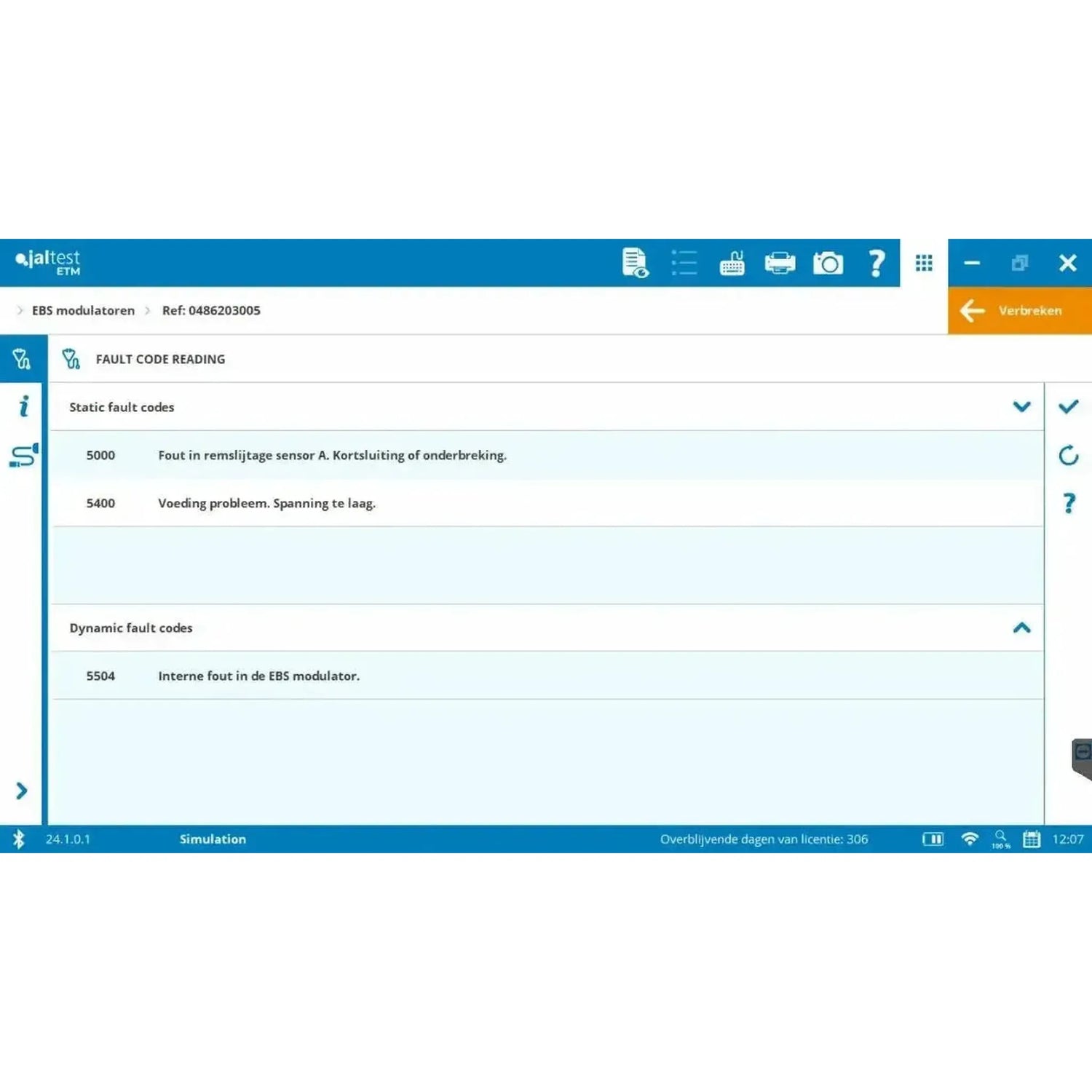

- Två testtyper: Avancerad diagnos av EBS-modulatorer i sin helhet samt End of Line-test (EOL).

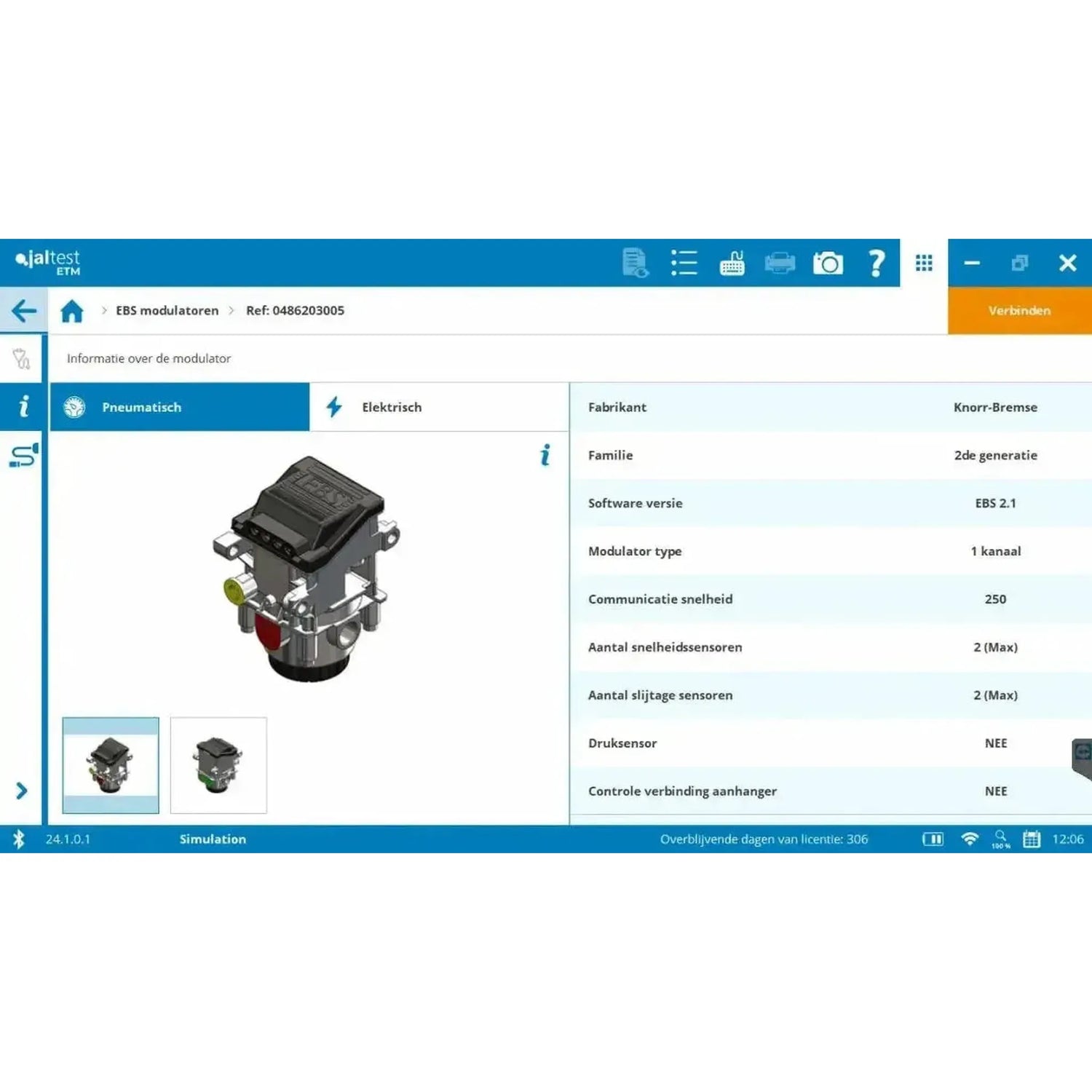

- EBS-modulatorer: Kablarna MDC02 till MDC09 är avsedda för EBS-modulatorer från Knorr-Bremse och Wabco.

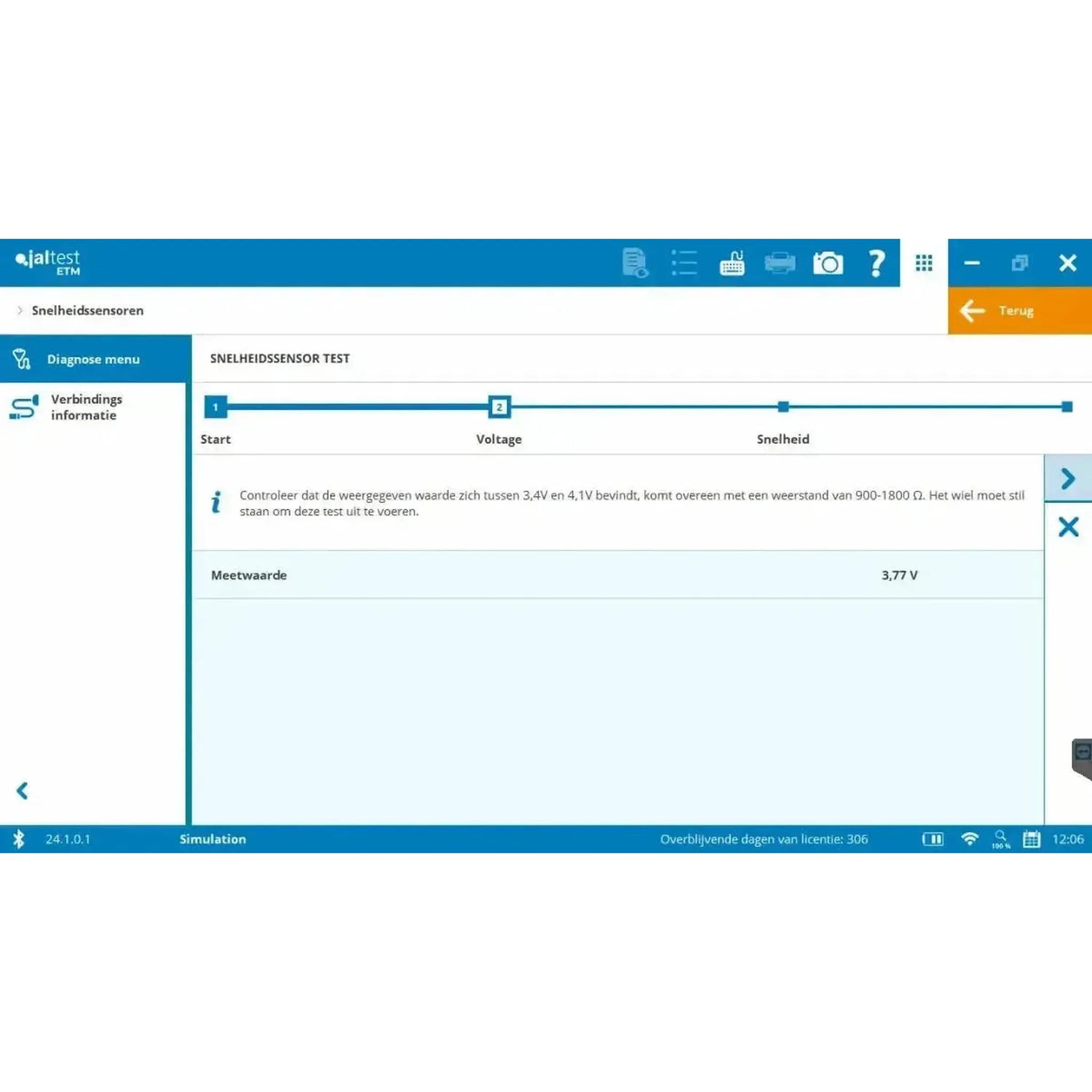

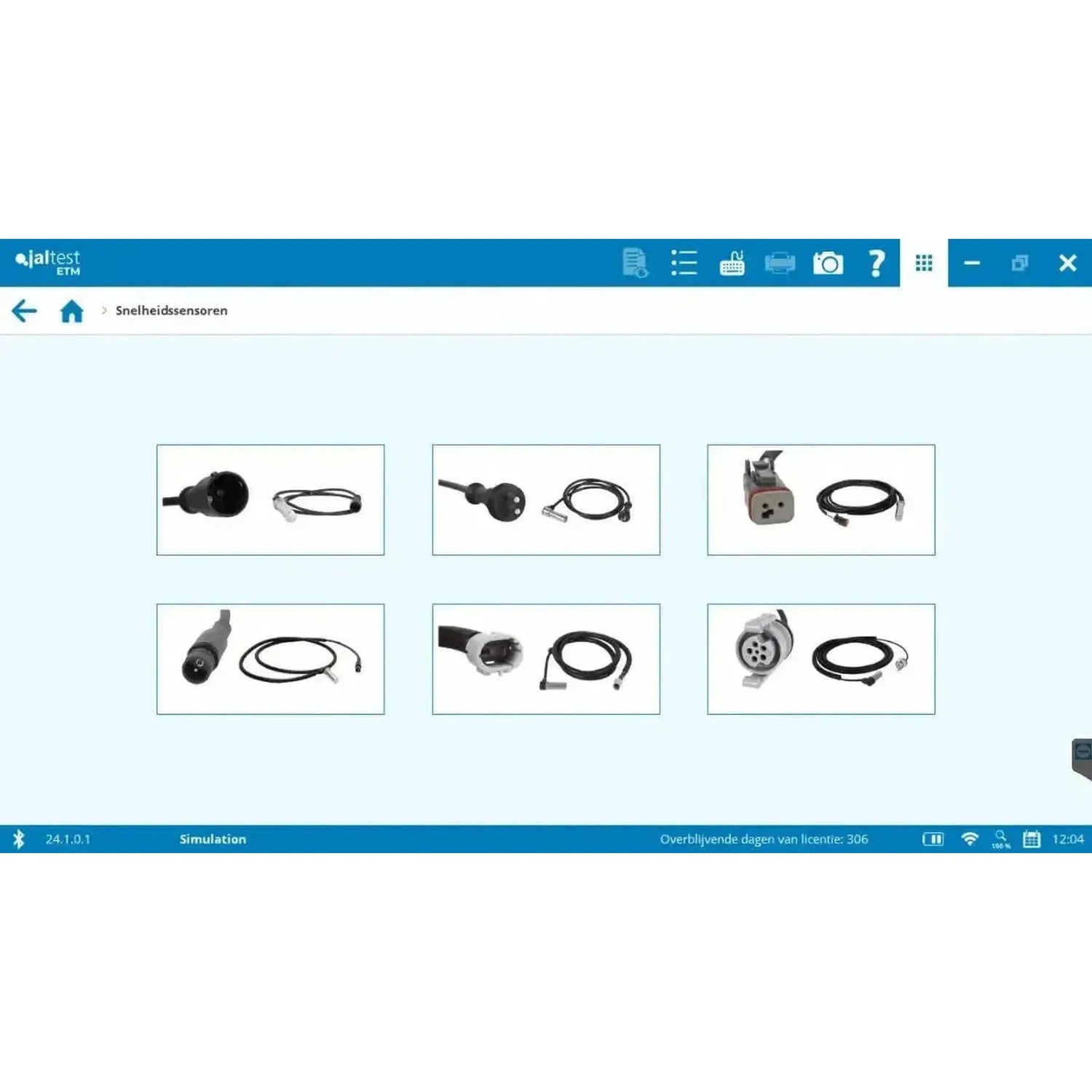

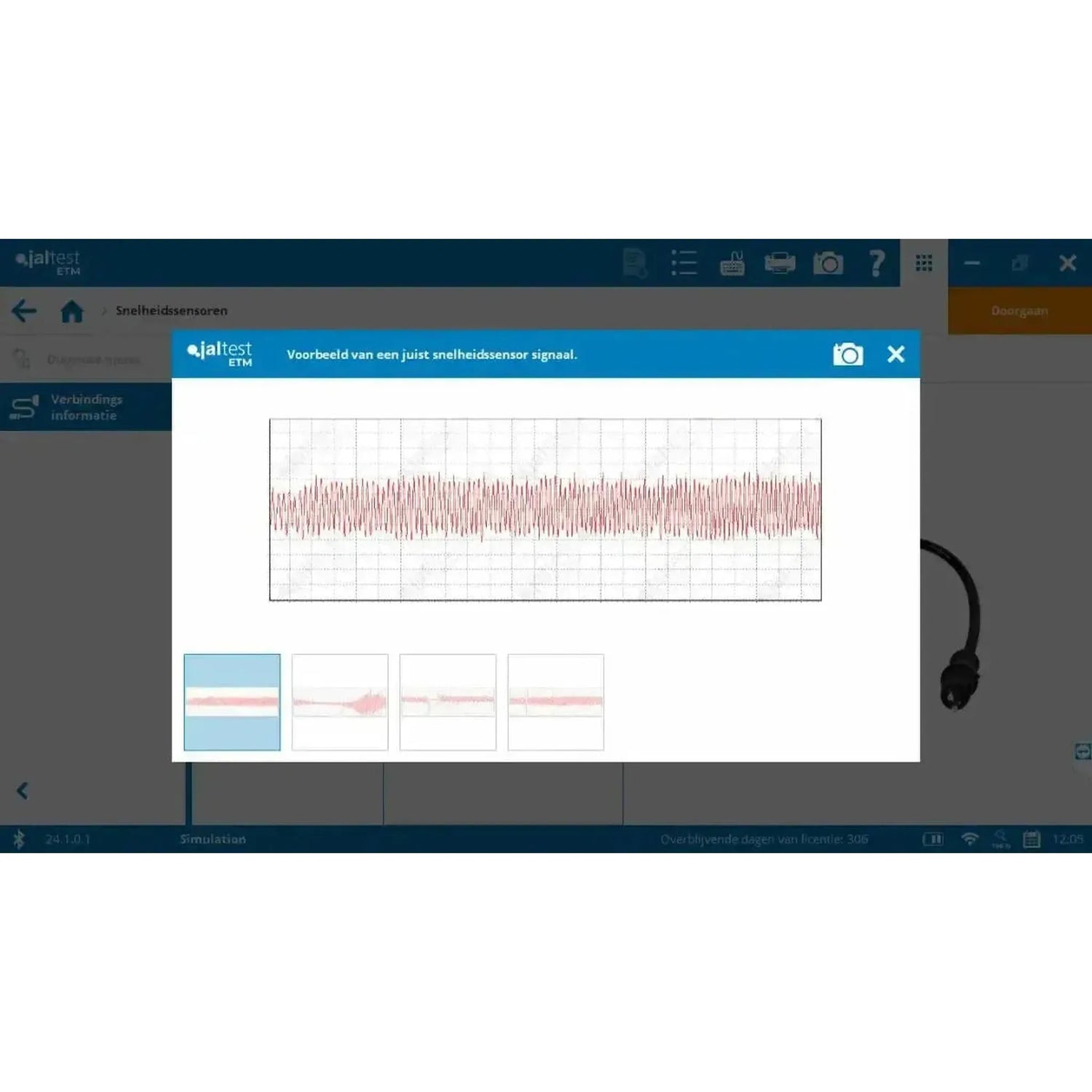

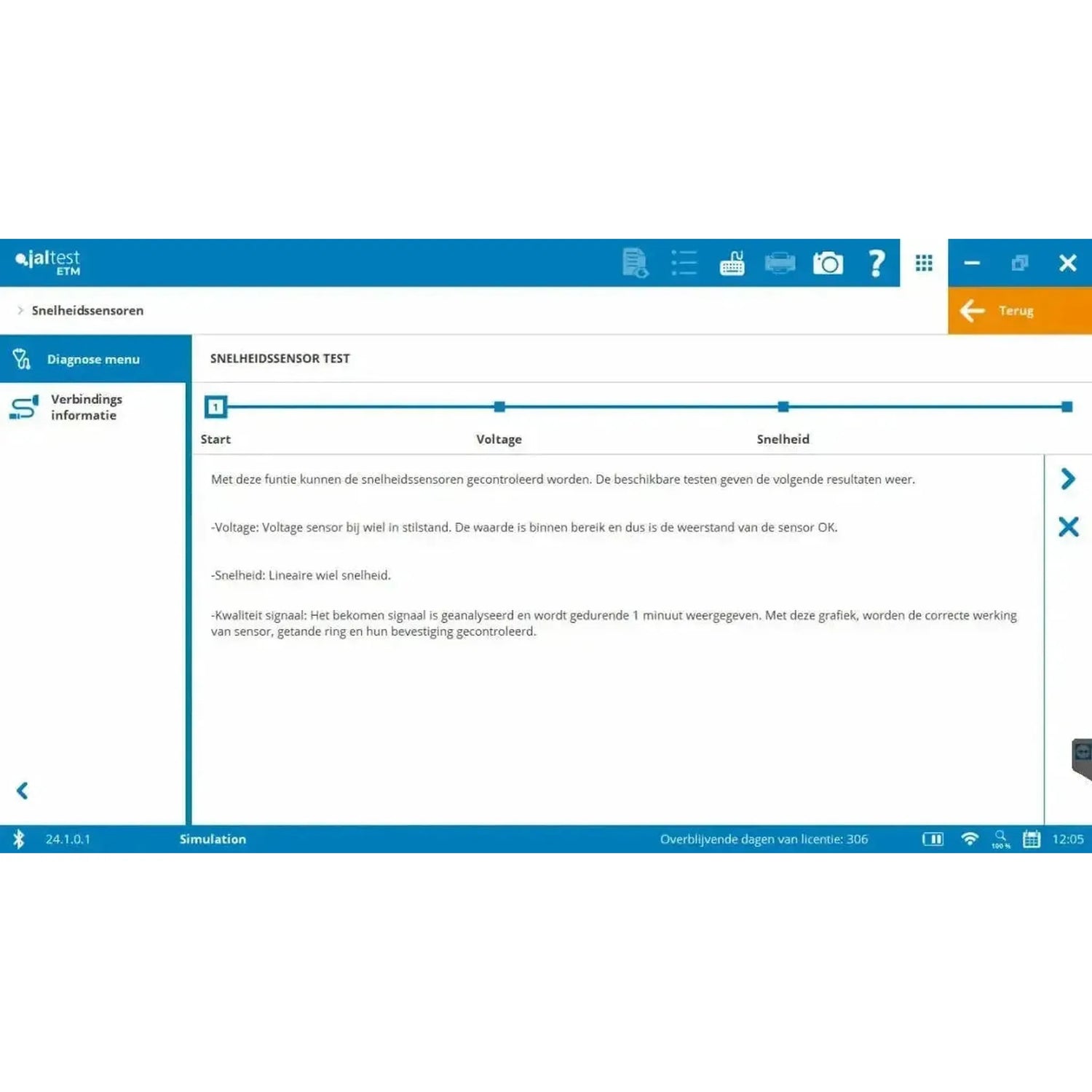

- Hastighetsgivare: MDC12 säljs separat, och MDC13 ingår i Multipin-kit (JTP98).

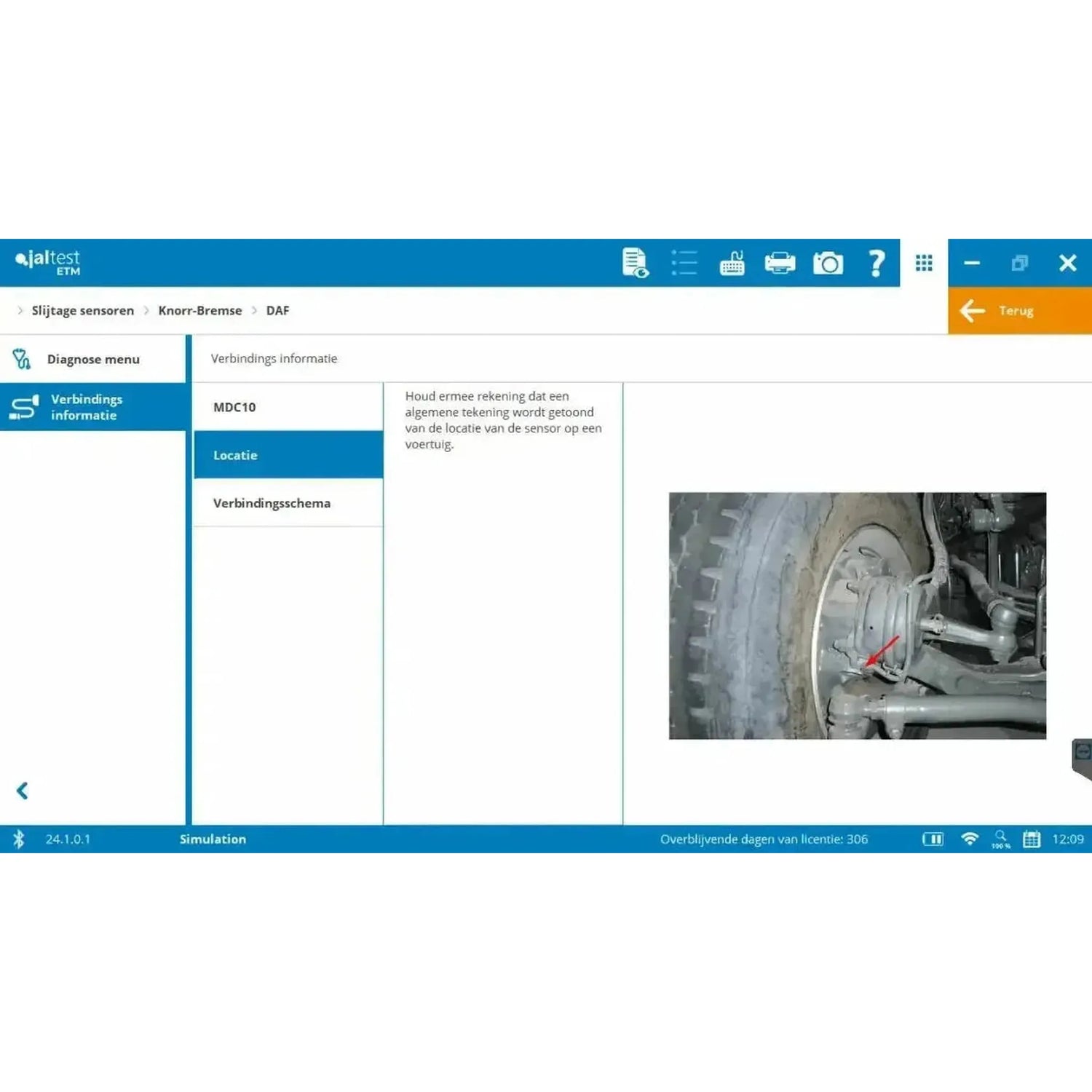

- Bromsbromssensorer för slitage: MDC10 och MDC11 säljs separat, och MDC14 ingår i Multipin-kit (JTP98).
Hur denna artikel förhåller sig till övriga ETM-komponenter
ETM:n är sammansatt av en testmodul, denna gränssnittskabel och en serie MDC-testledningar till komponenten. Vissa av dessa kablar ingår i ETM-paketet (70001008), resten beställs separat, och för en tidigare ETM finns MDC100.9. Här nedan visas hur allt hänger samman.
- ETM-paket (70001008): Innehåller denna gränssnittskabel (70001007) plus kablarna MDC02, MDC03, MDC04, MDC05, MDC06, MDC07, MDC08 och MDC09 för EBS-modulatorer från Knorr-Bremse och Wabco.
- Tillgängligt separat: MDC10 och MDC11 för bromsklotsslitagesensorer, och MDC12 för hastighetssensorer.
- MDC100.9: Adapterverkabeln som ansluter en tidigare ETM-utförning till Jaltest Link V9.
- Multipin-kit (JTP98): Utvecklad för att kunna testa ett bredare spektrum av hastighets- och bromsbromssensorer. Förutom lösa multikontakter innehåller denna kit MDC13 för hastighetsgivare och MDC14 för slitagesensorer.
Innehåll i förpackningen
- 1x Jaltest (70001007) | ETM Interfaskabel V9 | Tillbehör
Tekniska specifikationer
| Specifikation | Beskrivning |
|---|---|
| Tillverkare | Jaltest (Cojali) |
| Referensnummer | 70001007 |
| Typ | Gränssnittskabel |
| Tillämpning | Ansluta Jaltest ETM till Jaltest Link V9 |
| Gränssnitt | Jaltest Link V9 |
| Interfacesidans anslutning | Sub-D-kontakt, kontakter i tre rader, med skruvfäste |
| Anslutning på ETM-sidan | Anslutning till Jaltest ETM |
| Del av | ETM-paket (70001008); även tillgängligt separat |
| Tidigare ETM-utförning | Ansluta med adapterverkabeln MDC100.9 |
| Ytterligare nödvändigt | Jaltest ETM, en Jaltest Link och en ETM-licens tillsammans med ett aktivt Jaltest-abonnemang |
| Prenumerationer som stöds | CV eller Modulär |
| Stöds inte | Jaltest bärbara enheter |
| Årlig ETM-förnyelse | 29701 |
| Segment | Tillbehör |
